da **franco biplano** » 29/11/2018, 8:03

Brava!
Un metodo intelligente per un lavoro perfetto,
dopo carteggiata la superficie verrà come il vero.

da **Francesca** » 04/12/2018, 15:11

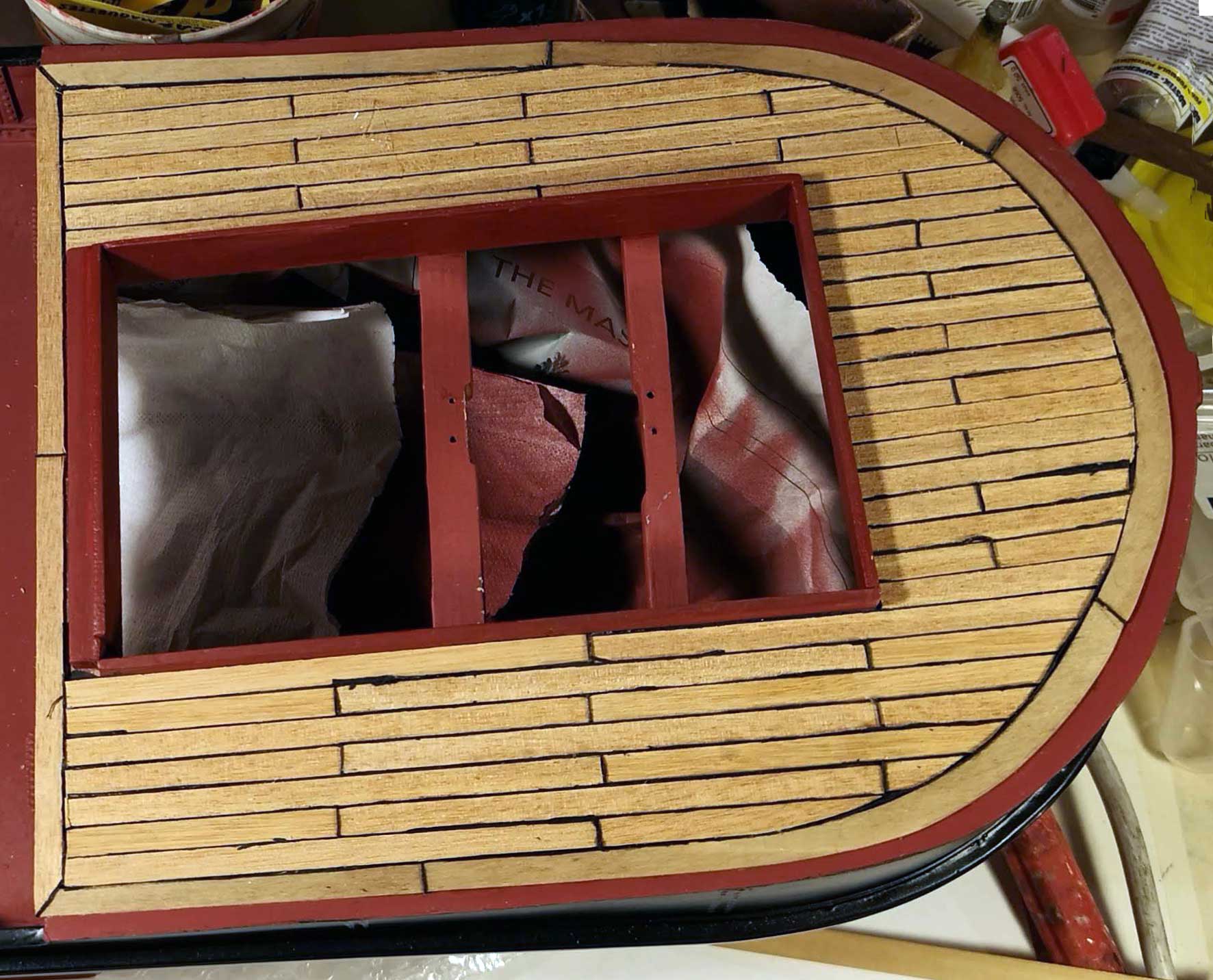

Ho terminato la posa del tavolato del ponte di poppa. Come prima detto, per simulare le fughe tra una tavola e l'altra, ho usato cartoncino bristol nero. Tutto è stato incollato con colla vinilica a rapida essiccazione.

: IMG_20181204_132724.jpg (246.54 KiB) Osservato 5272 volte

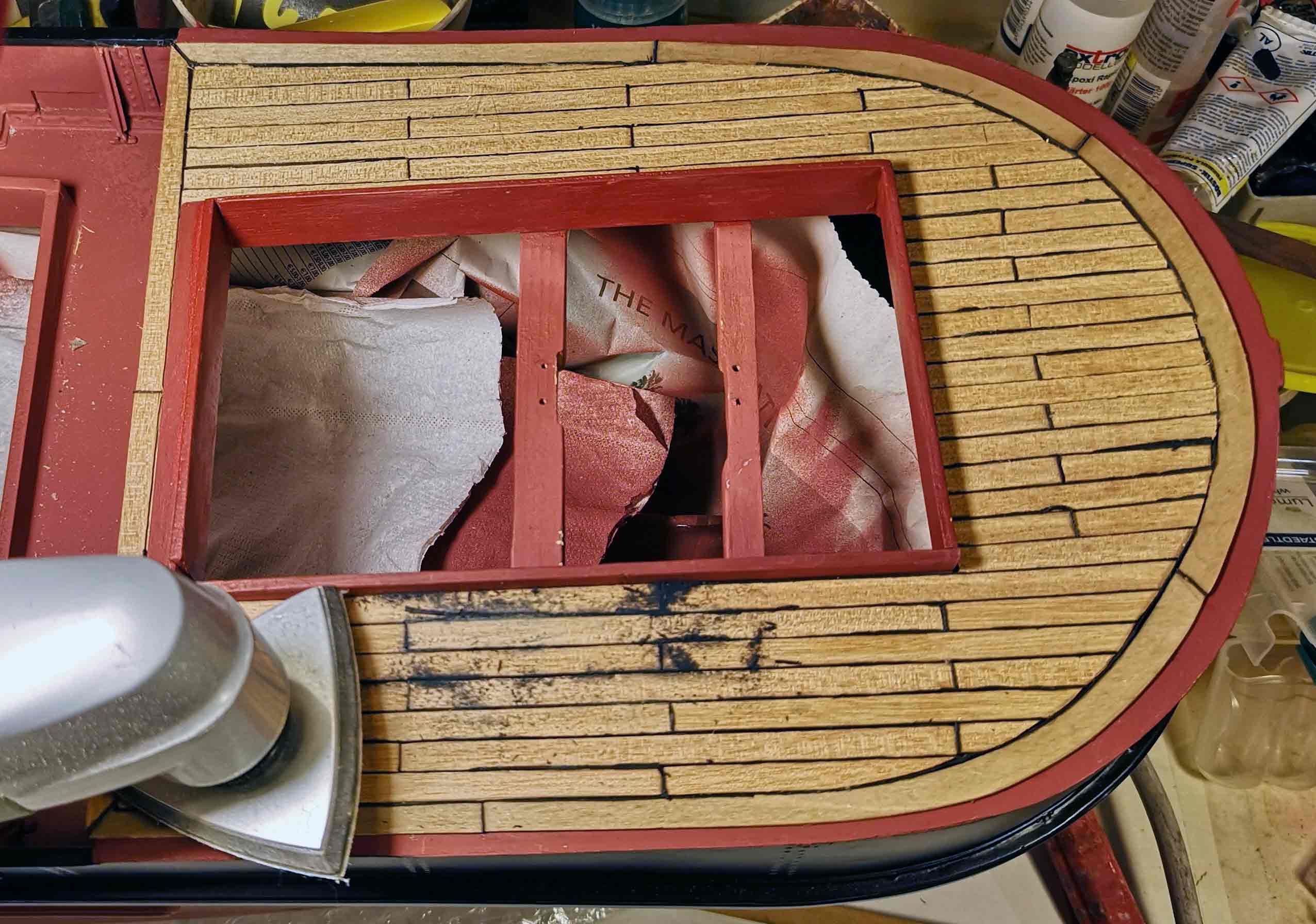

Con l'ausilio della levigatrice orbitale Proxxon ho iniziato a levigare la superficie: si crea un gran polverone nero a causa del cartoncino, provvederò a mascherare le zone circostanti verniciate per non sporcarle prima del tempo...

: IMG_20181204_133331.jpg (230.23 KiB) Osservato 5272 volte

da **Francesca** » 04/12/2018, 23:36

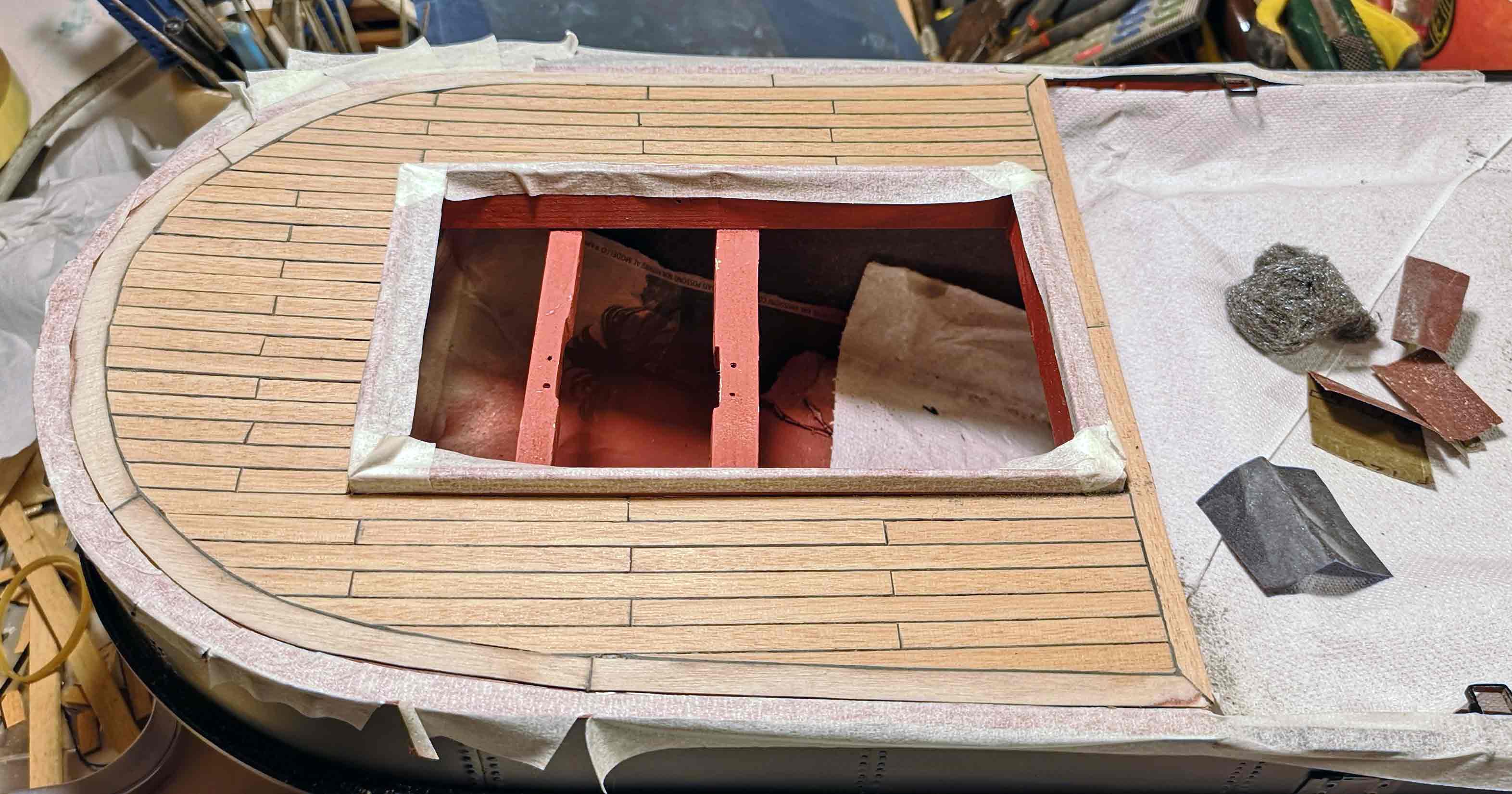

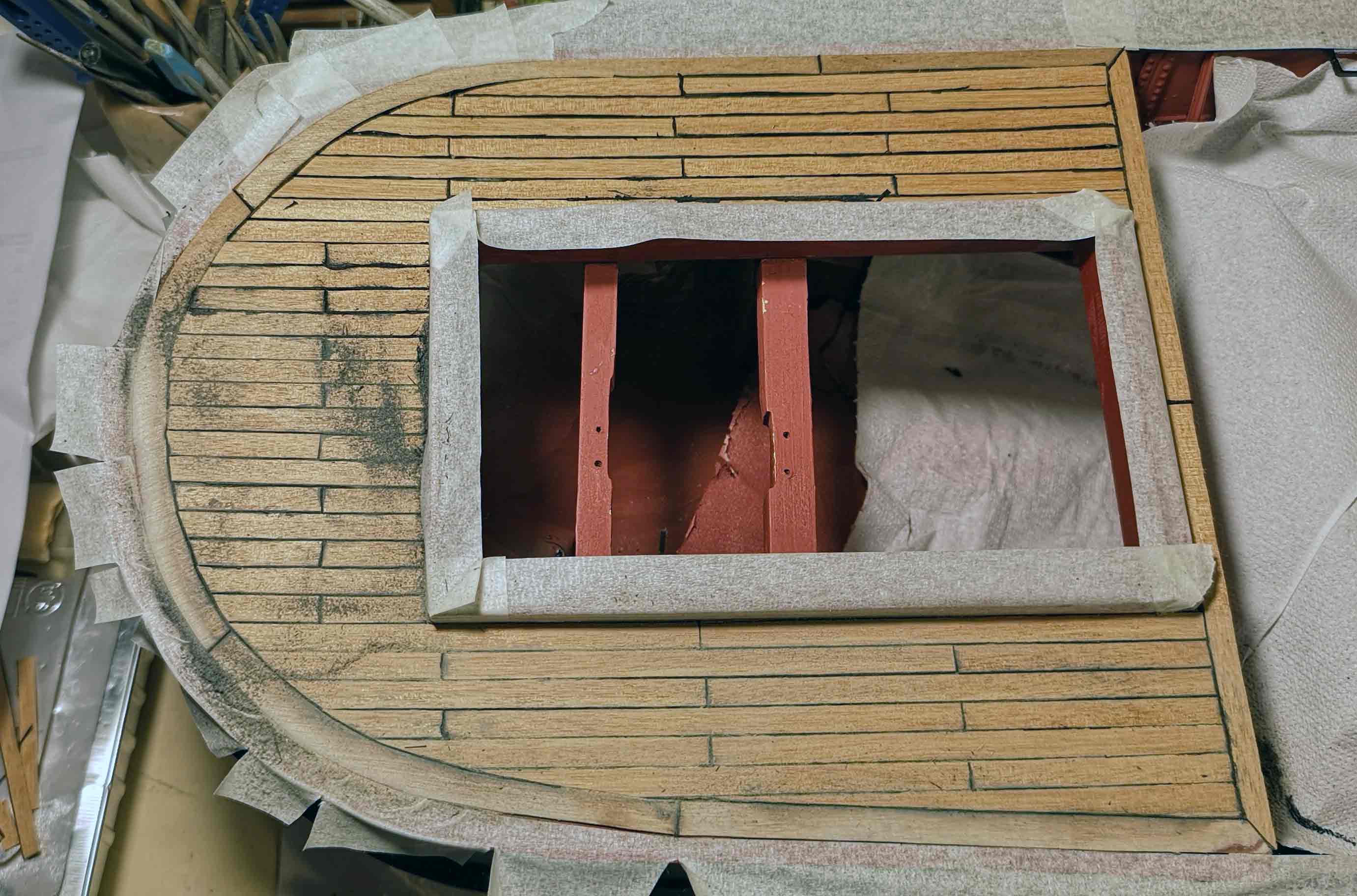

Ho passato diverse ore nell'operazione di levigatura. Dopo aver usato vari attrezzi elettrici, sono passata al famoso "olio di gomito" manuale: carta vetrata e carta abrasiva di grane sempre più sottili, per poi finire con la paglietta finissima. Intendiamoci: il ponte, comunque, non è venuto liscio come la pelle di pesca e non era nemmeno questa l'intenzione visto che, nella raltà i ponti delle barche da lavoro non sono mai stati lisci come piste da pattinaggio ma, vista la scala piuttosto grande del modello, ogni scheggia sollevata sembra un tronco d'albero, quindi era proprio necessario dedicare tempo e attenzione a questa operazione.

: IMG_20181204_174851.jpg (251.26 KiB) Osservato 5270 volte

: IMG_20181204_190811.jpg (246.78 KiB) Osservato 5270 volte

A questo punto, sempre pensando alla scala del modello, ho ritenuto necessario procedere alla chiodatura del ponte. Nelle barche vere le tavole sono inchiodate in testa con chiodi metallici spinti sotto livello; sulla testa del chiodo viene poi fissato un "tappo" di legno che normalmente è più scuro della tavola. I chiodi hanno un diametro che deve essere circa 1/5 della larghezza della tavola.

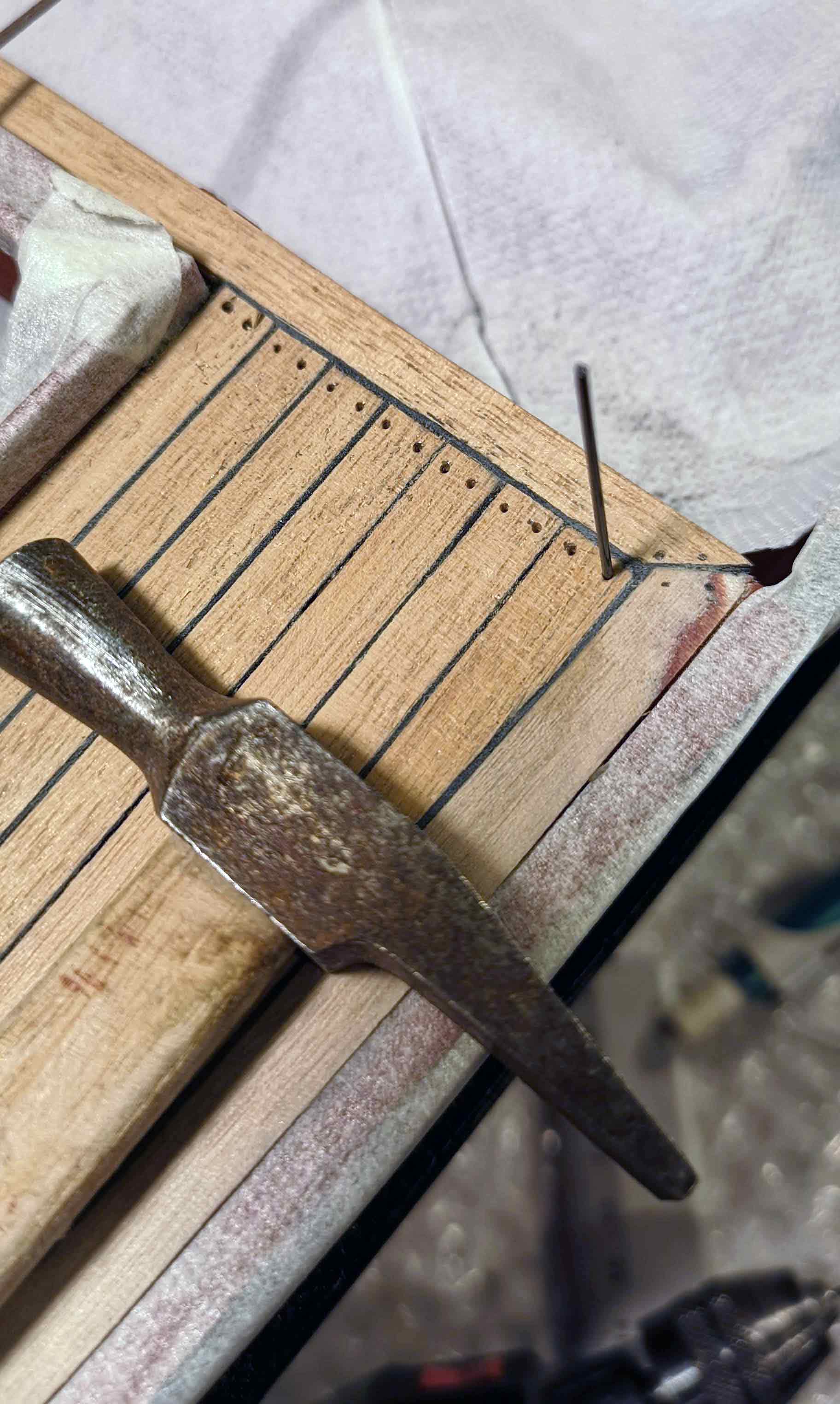

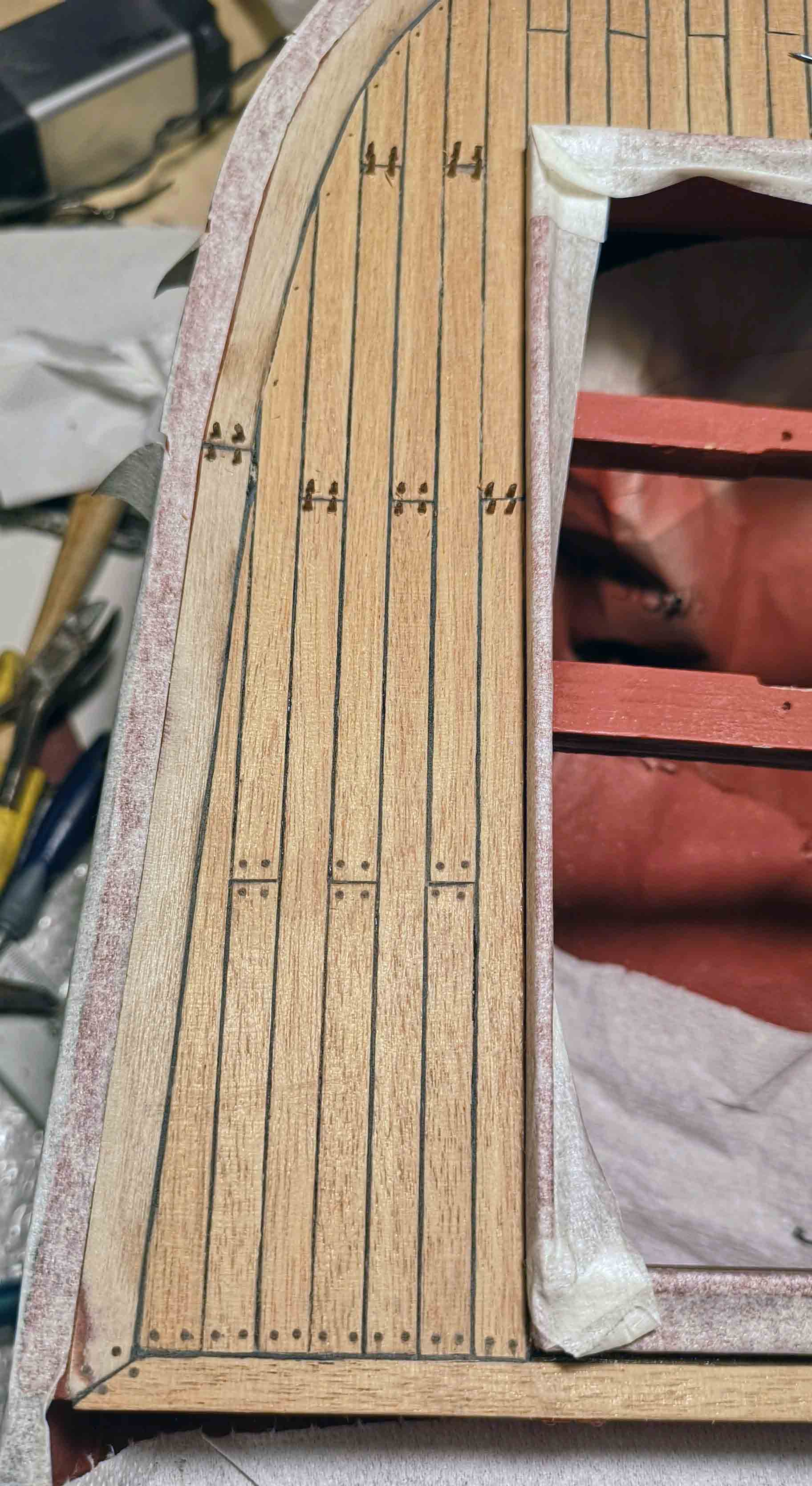

Per prima cosa, con una matita ho iniziato a segnare i punti della chiodatura, poi, con un chiodino d'acciaio ho marcato ulteriormente.

: IMG_20181204_192735.jpg (239.56 KiB) Osservato 5270 volte

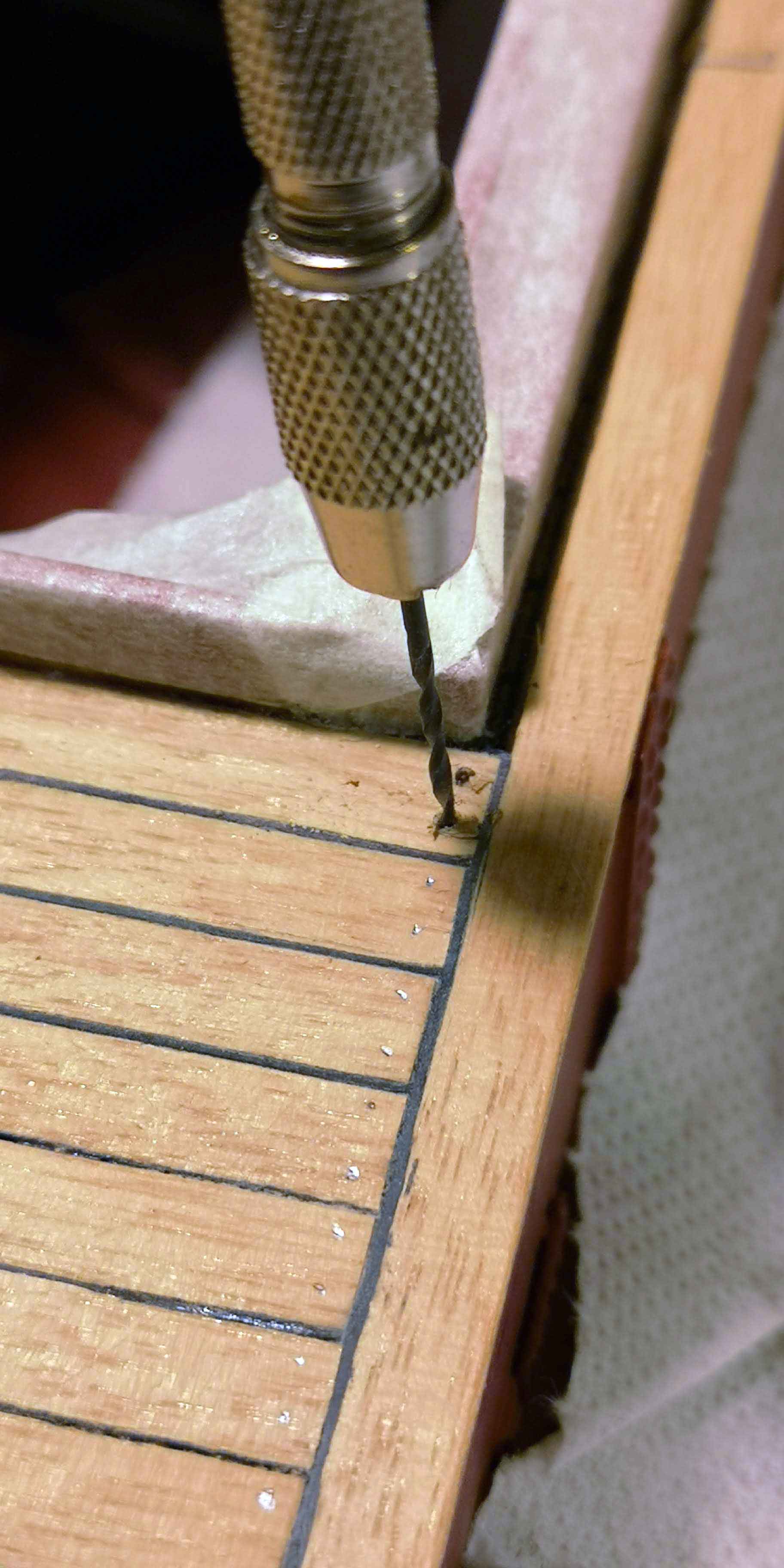

per, poi, forare con un trapanino a mano e punta da 1mm.

: IMG_20181204_192311.jpg (225.88 KiB) Osservato 5270 volte

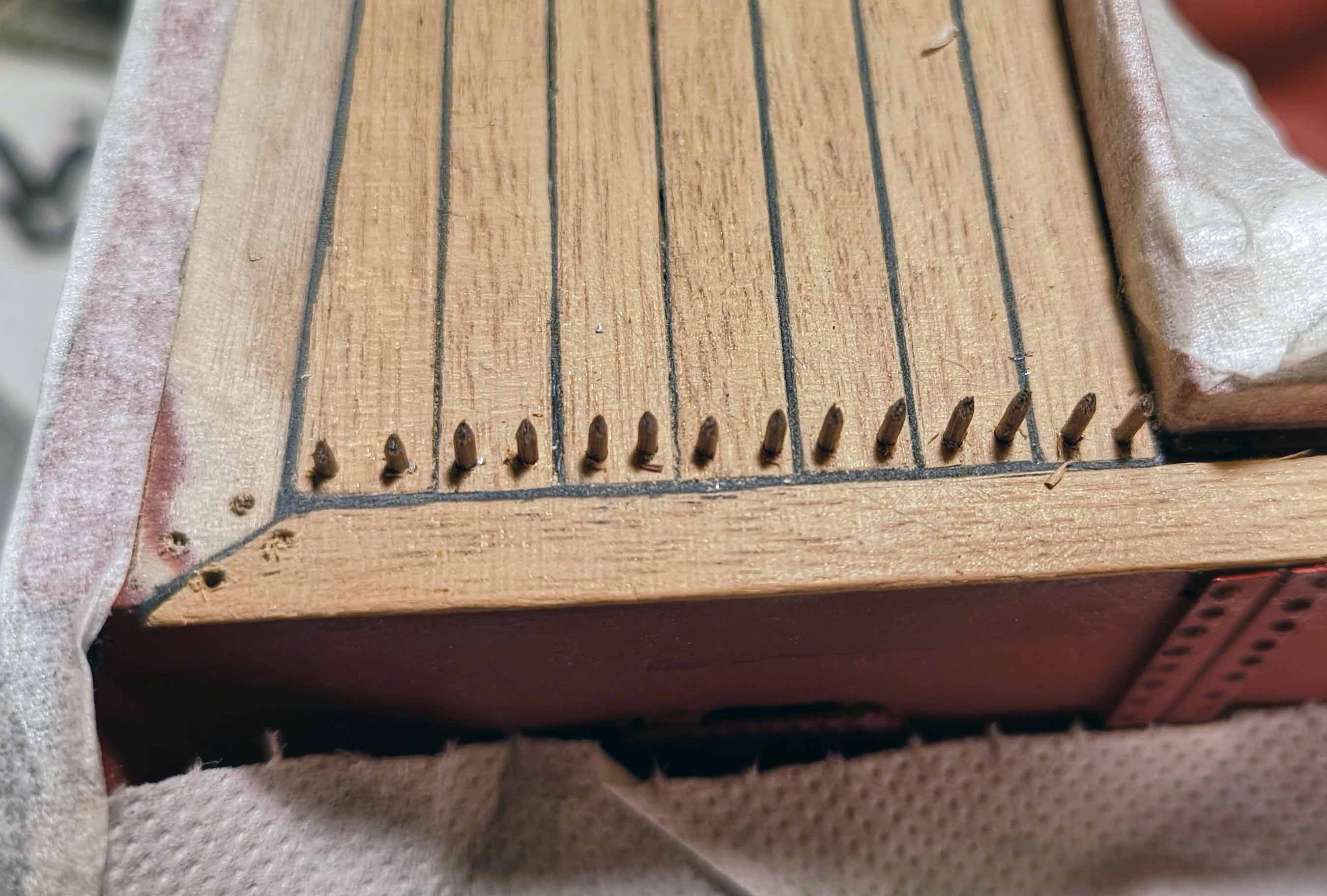

Nei fori ho inserito un tondino di noce da 1 mm. di diametro che ho in seguito levigato prima con la lima, poi con carta vetrata. Ecco il risultato.

: IMG_20181204_193553.jpg (233.18 KiB) Osservato 5270 volte

: IMG_20181204_203102.jpg (242.64 KiB) Osservato 5270 volte

Alla prossima.

da **franco biplano** » 04/12/2018, 23:53

Ciao Francesca, mi piace vedere i lavori che vanno avanti, ingegno e pazienza non
ti mancano, e questo lo sai benissimo anche tu, infatti il modello sta maturando un........
come dire un bel carattere!

da **Francesca** » 10/12/2018, 23:19

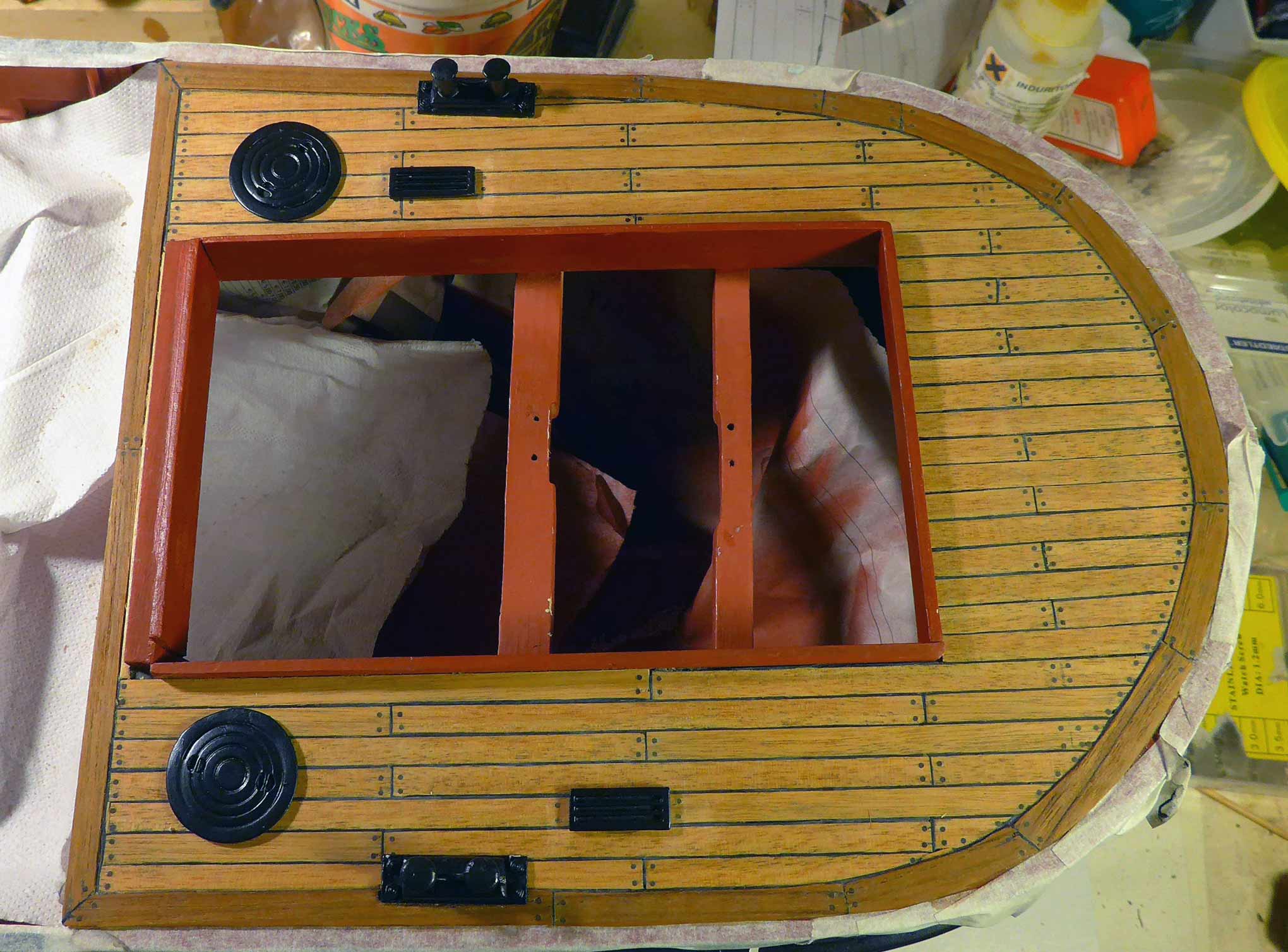

Dopo un'ulteriore levigata ho dato una mano su tutta la superficie di turapori alla nitro diluito e dopo una leggera carteggiata, la prima mano di olio per teack. Ho quindi incollato gli accessori metallici precedentemente verniciati con spray acrilico nero: griglie di aereazione, botole per il rifornimento del carbone del motore e bittoni.

: P1010531.jpg (250.33 KiB) Osservato 5252 volte

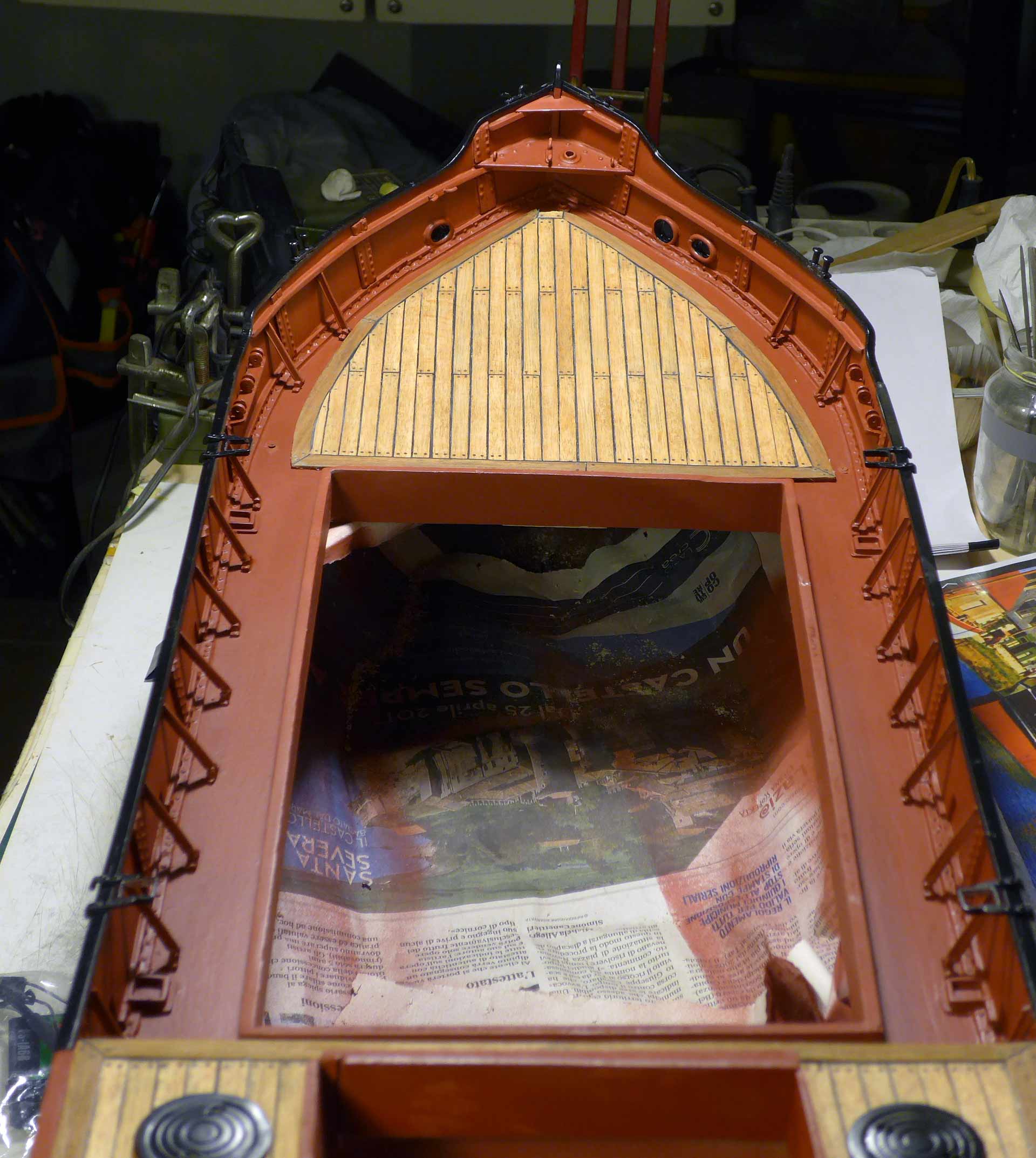

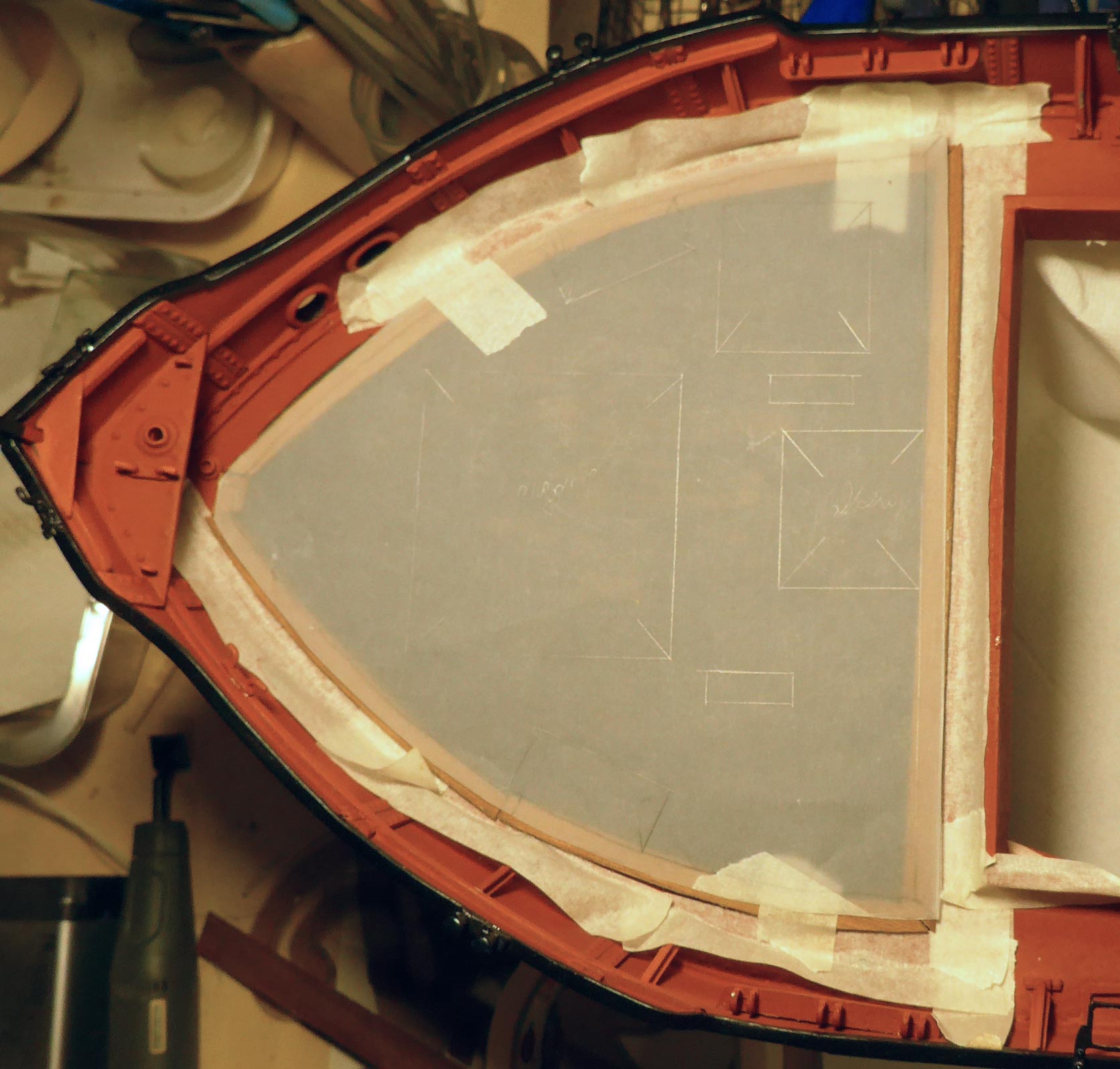

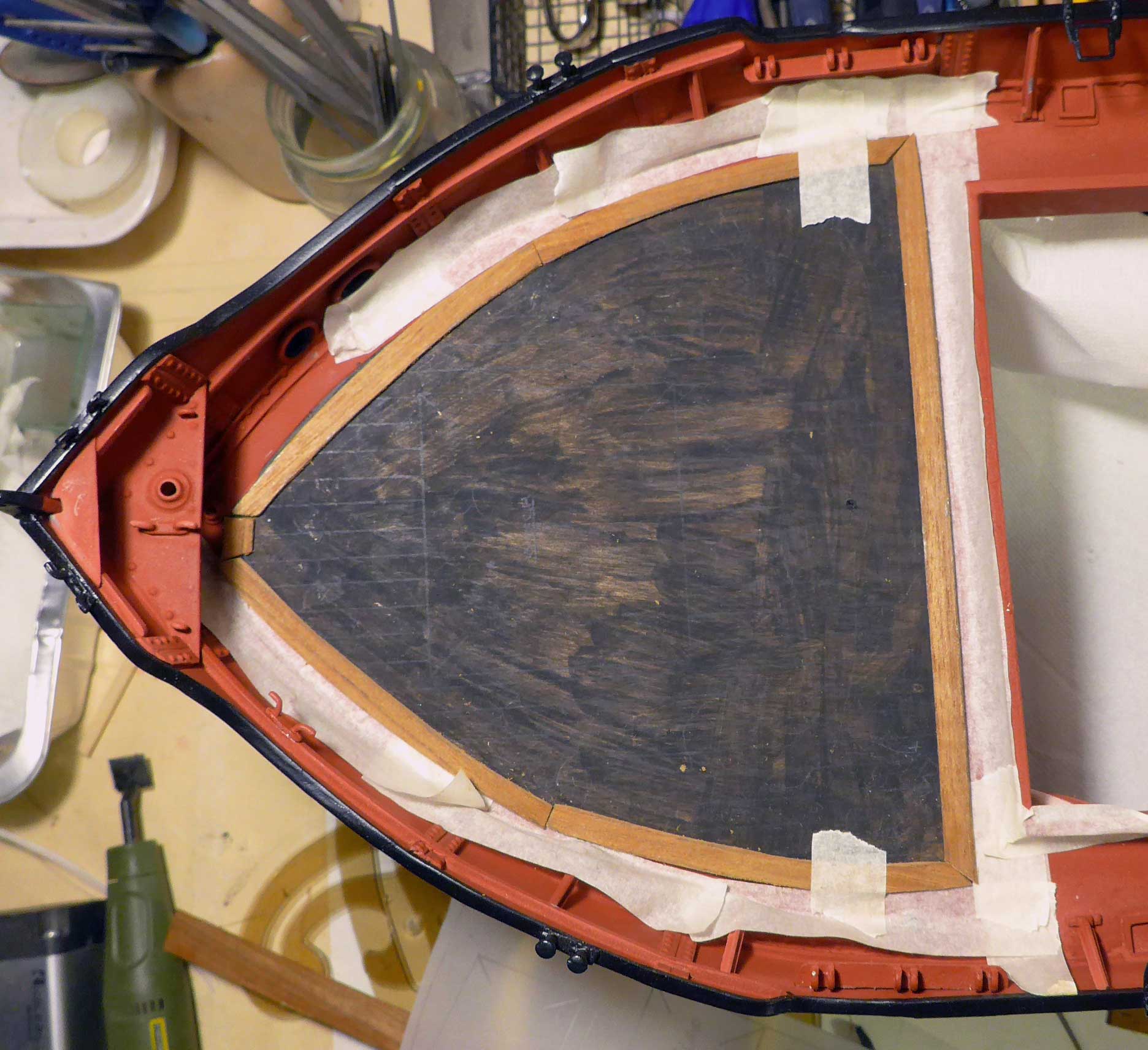

Sono quindi passata al rivestimento del ponte di prua che sarà realizzato del medesimo modo di quello di poppa.

: P1010533.jpg (233.04 KiB) Osservato 5252 volte

: P1010534.jpg (232.59 KiB) Osservato 5252 volte

da **alessandro cenci** » 13/12/2018, 10:28

Da parte tua sempre "lavori di fino", anche in questo caso confermi questa tua dote, bel lavoro.
Alessandro

da **Francesca** » 16/12/2018, 23:12

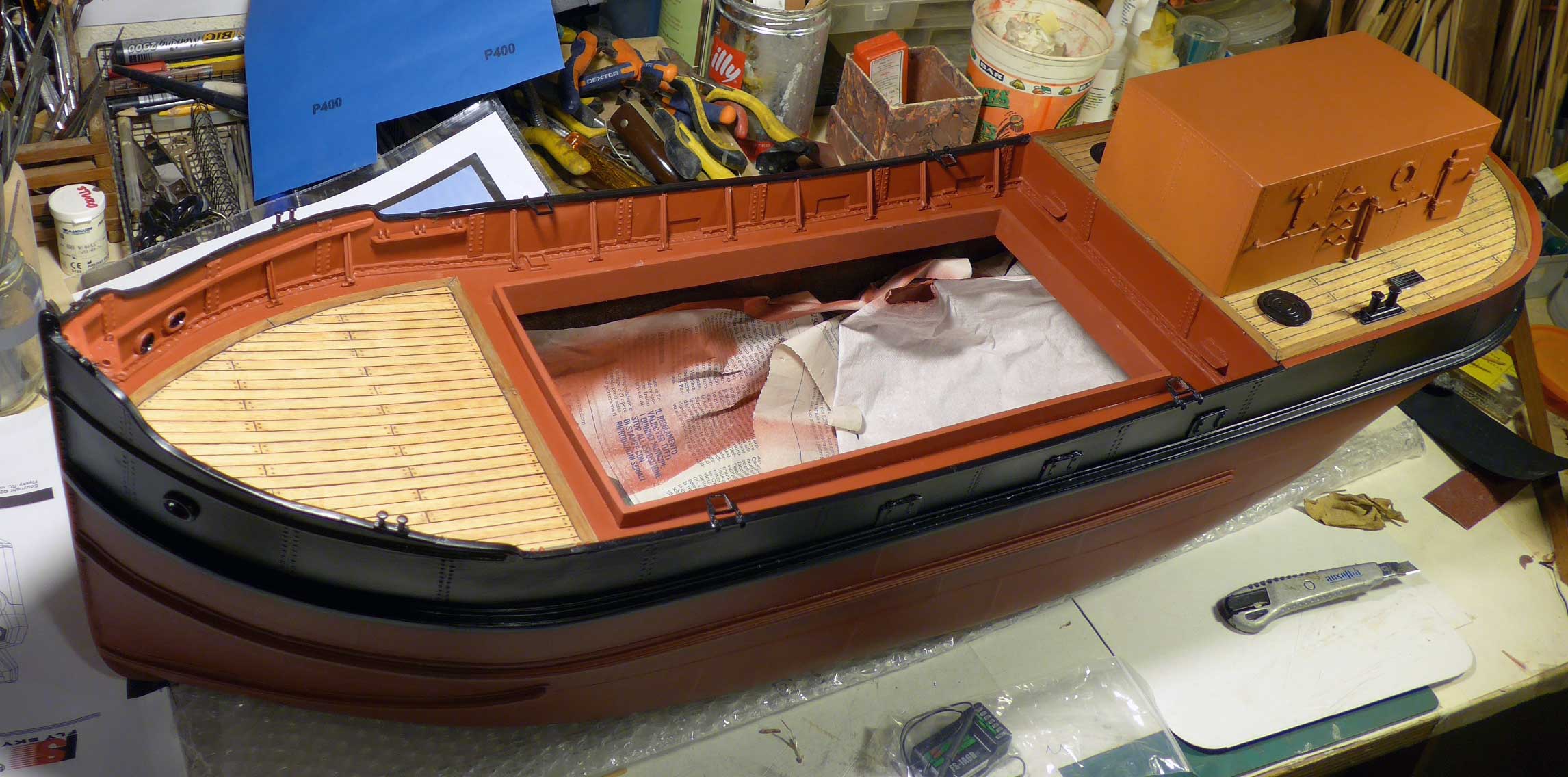

Anche il tavolato del ponte di prua è terminato, compresa la chiodatura con tondini di noce. Anche qui, dopo una bella carteggiata, ho dato una mano di turapori diluito e una prima mano di olio per teak.

: P1010538.jpg (242.8 KiB) Osservato 5220 volte

: P1010536.jpg (247.49 KiB) Osservato 5220 volte

Il nome "Highlander" dato dalla casa costruttrice del kit è molto generico: Highland è la regione più a nord della Scozia dove queste imbarcazioni da trasporto operavano per portare il carbone alle distillerie di whisky ma, in realtà i nomi delle barche erano molto diversi.
Dopo una lunga ricerca sul web, ho trovato il nome giusto per il mio modello che è la riproduzione esatta di questo:

: FOTO_20181214_172221.jpg (135.66 KiB) Osservato 5220 volte

I colori sono molto accesi perché è una cartolina colorata del 1960. Comunque il nome è KAFFIR, varato nel 1944 e naufragato su una secca nel 1974 ( a forza di bere whisky, gli equipaggi erano molto spesso ciucchi e i naufragi innumerevoli...).

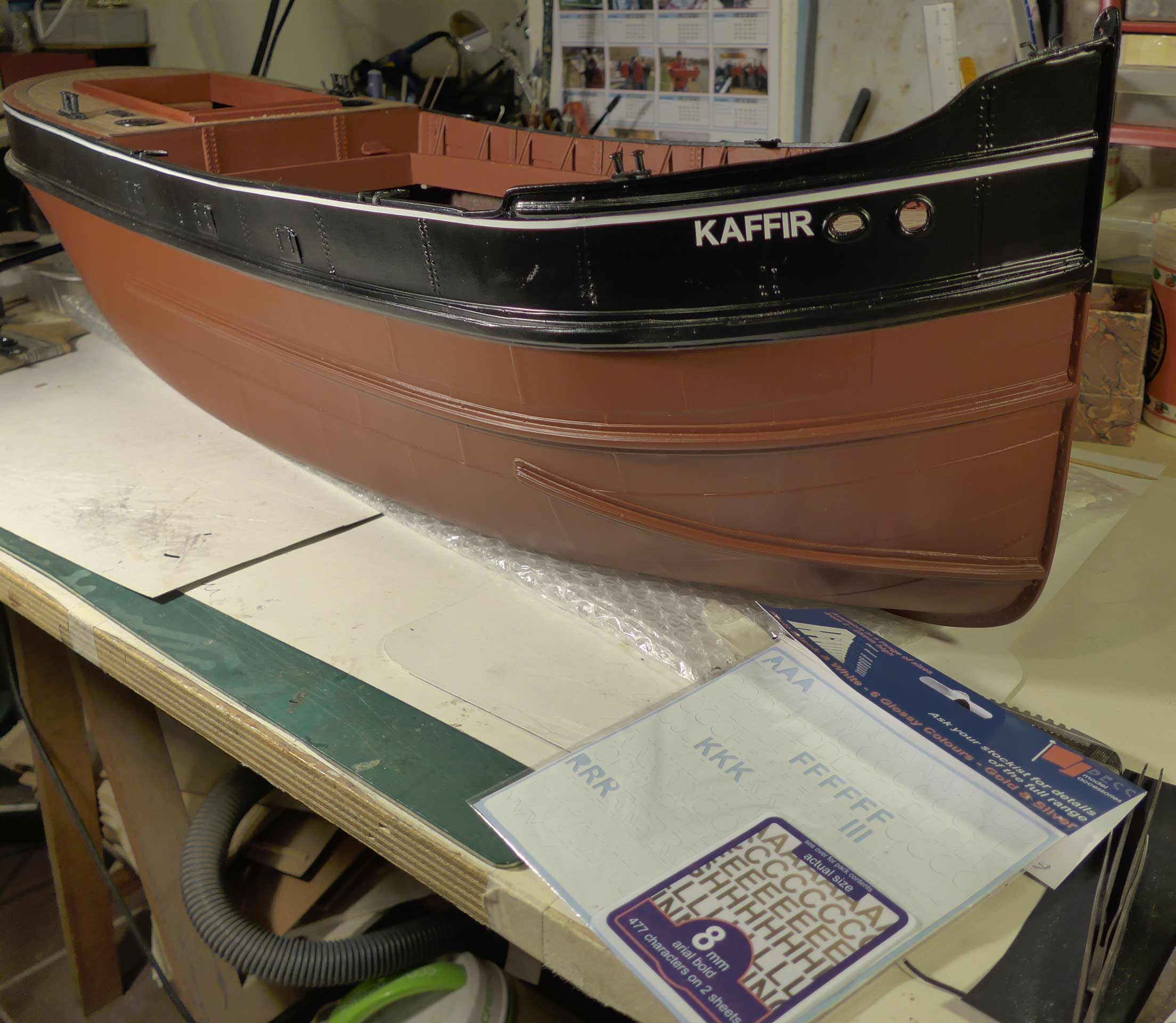

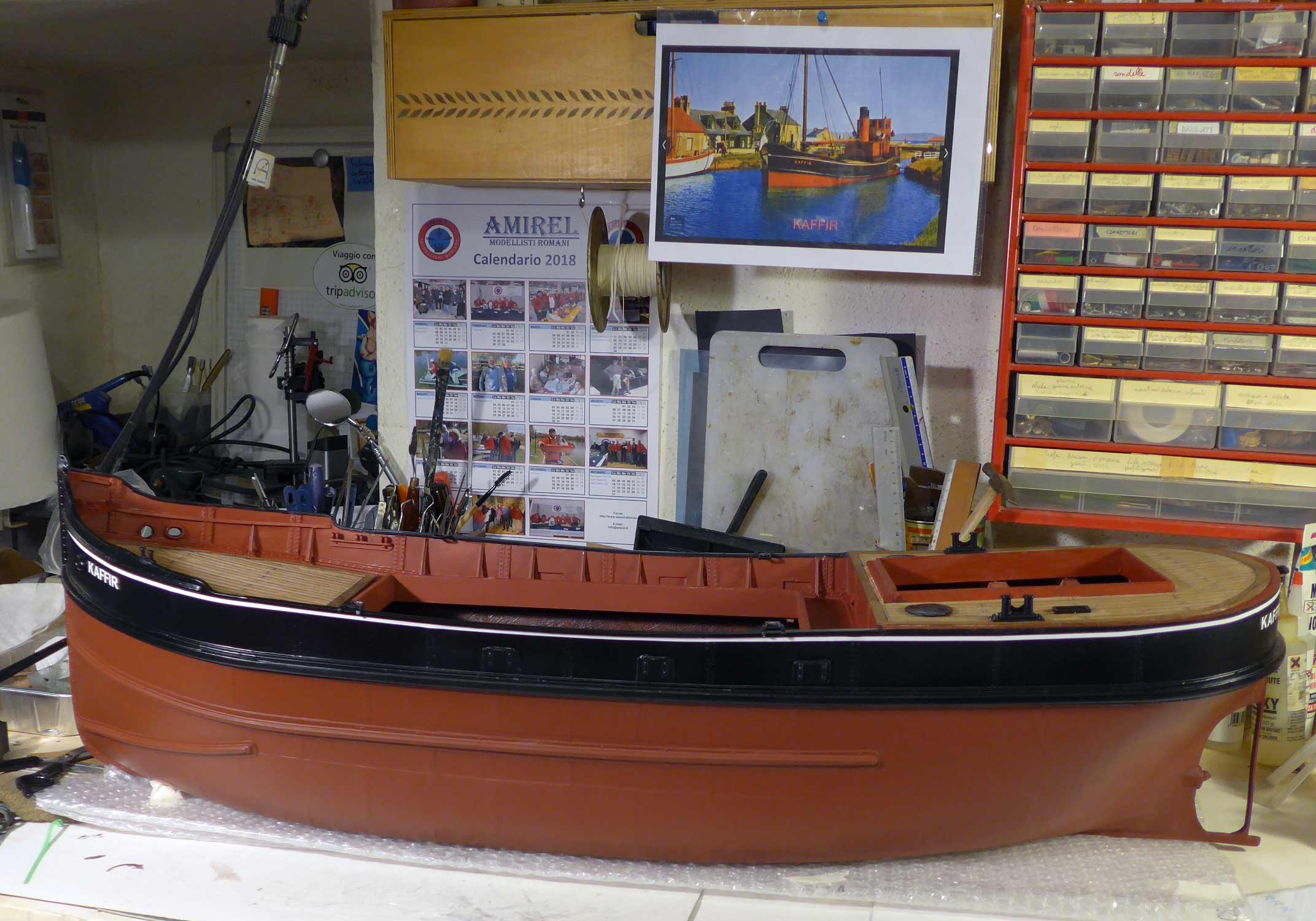

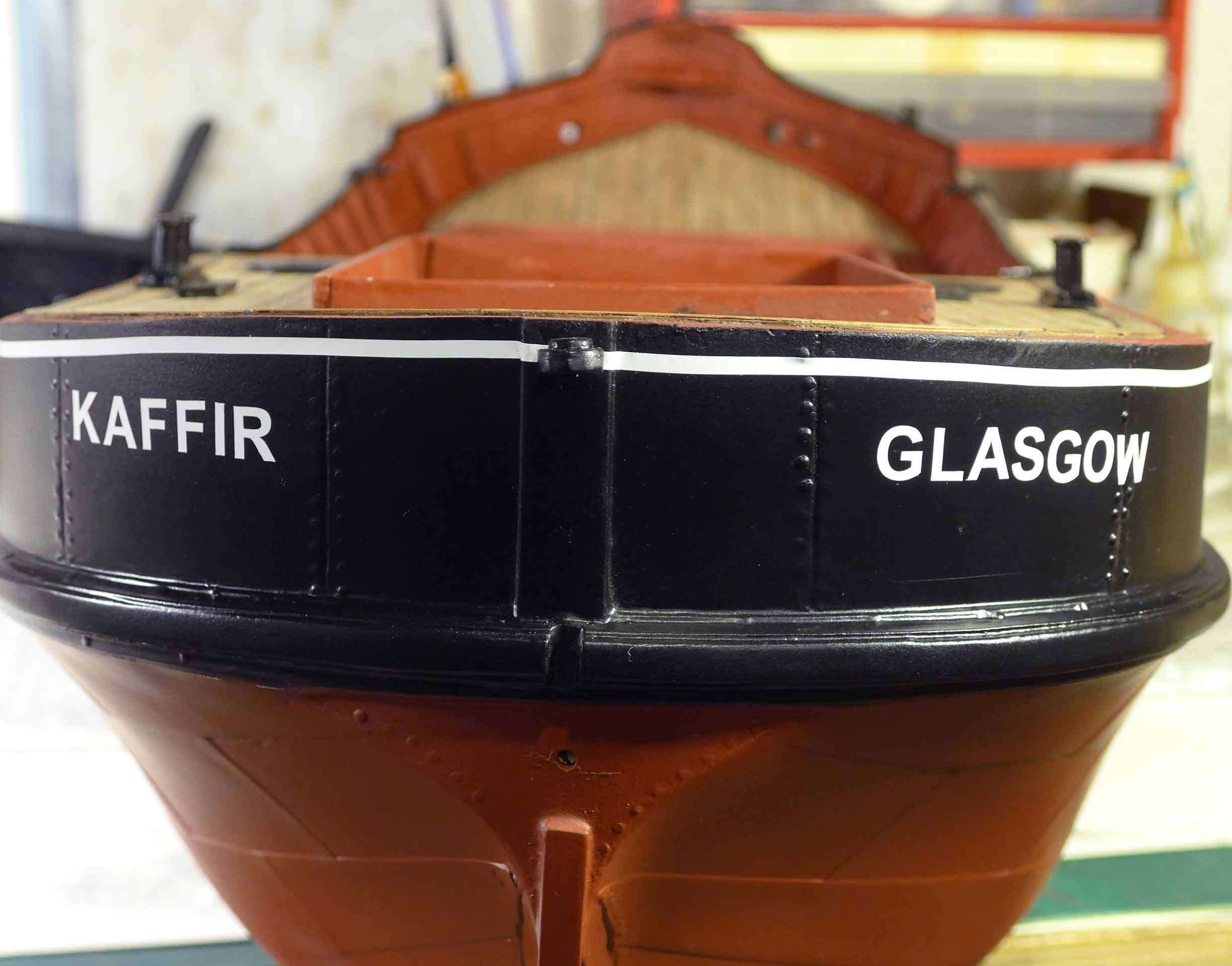

Ho iniziato, quindi la rifinitura dello scafo aggiungendo il nome e la riga bianca che si vede nella cartolina.

: P1010540.jpg (248.7 KiB) Osservato 5220 volte

: Righe, lettere e ulteriori adesivi in vinile Becc acquistati da Cornwall Model Boats.; P1010539.jpg (233.72 KiB) Osservato 5220 volte

: P1010549.jpg (124.25 KiB) Osservato 5220 volte

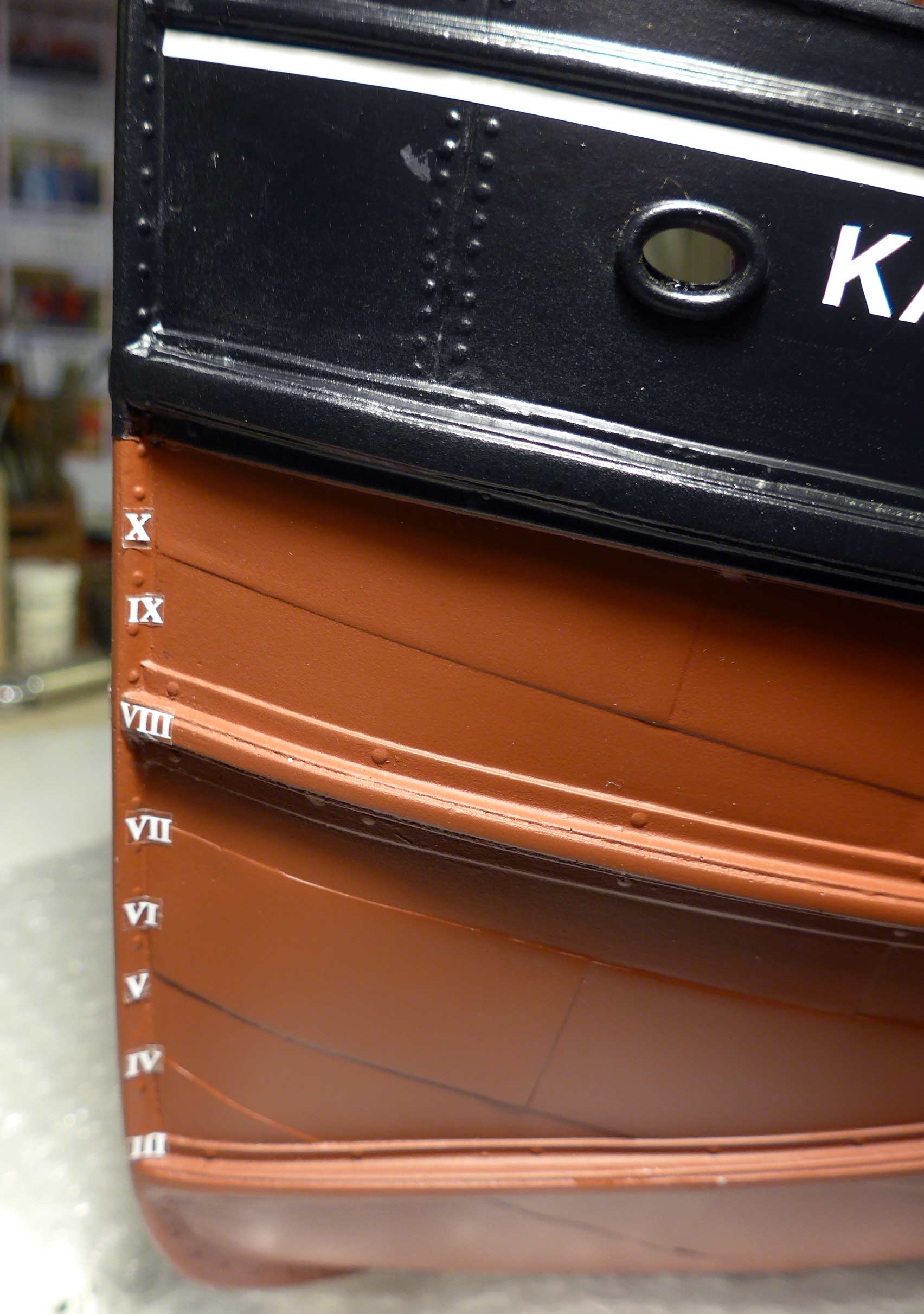

Ho aggiunto anche i numeri di galleggiamento a prua

: P1010542.jpg (235.52 KiB) Osservato 5220 volte

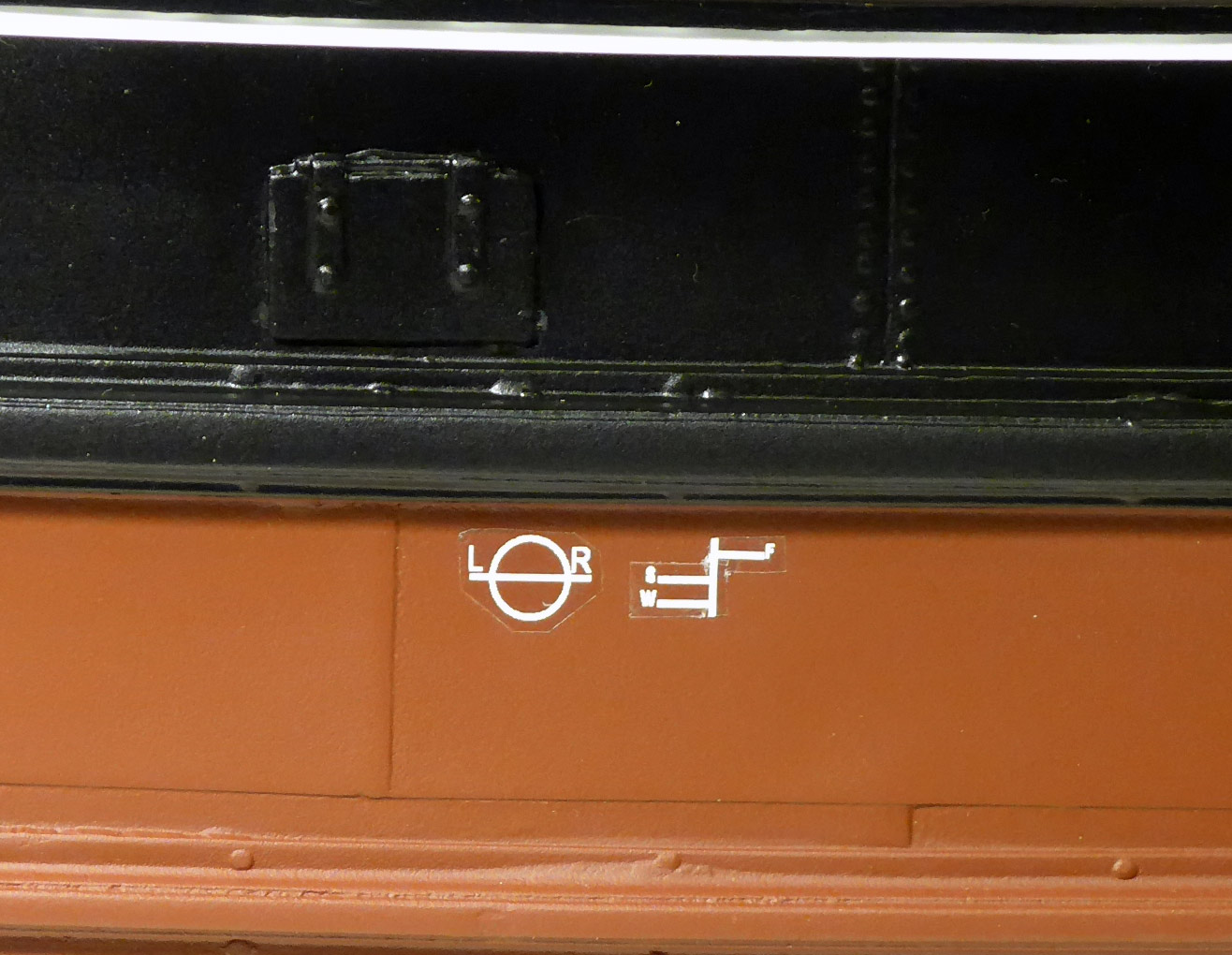

e l'occhio di Plimsoll (marca di bordo libero) con le lettere LR Loyd Register affiancato dal simbolo del tipo di navigazione con le lettere FSW Fresh Summer Winter (navigazione in acque fredde estate e inverno).

: P1010543.jpg (224.84 KiB) Osservato 5220 volte

Dovrò poi dare una bella spruzzata di trasparente satinato per uniformare e fissare il tutto.

da **alimurimeta** » 17/12/2018, 11:47

Ciao Francesca, devo ammettere che le tue sapienti mani stanno "raddrizzando" le varie inesattezze e i piccoli omissis del kit. Il modello finito sarà un vero capolavoro.
Ti seguo sempre con attenzione.

Saluti
