Sono qui illustrate le fasi di costruzione a partire dai kit contenuti nelle scatole di montaggio, o anche da kit da edicola.

Re: l'Anteo di Amedeo...

Messaggioda Francesca » 21/10/2013, 22:25

Ciao, Amedeo, bel lavoro e molto pulito :D
Il supporto del motore da te costruito in alluminio bello spesso mi piace molto: io pure, a volte costruisco i supporti in alluminio, ma uso uno spessore molto più sottile e li piego brutalmente nella morsa. Per di più, esteticamente, non sono così perfetti come il tuo. Mi puoi dire come fai?
Per quel che riguarda la verniciatura, io personalmente detesto le verniciature lucide. Oltre tutto, le barche da lavoro, e l'Anteo è tra queste, non sono mai "caramellose". La verniciatura lucida va bene solo per le barche di lusso, tipo Riva o yacht da diporto. Io, normalmente, vernicio a pennello o spruzzo con smalti anche lucidi, ma poi, alla fine, do sempre una o due mani di trasparente mat, il che si traduce in una verniciatura satinata.
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: l'Anteo di Amedeo...

Messaggioda Amedeo » 22/10/2013, 6:03

Ciao Francesca! Grazie per i complimenti :)
Il supporto motore? semplice ho comprato un pezzo di barra di alluminio a L :D
Sulla verniciatura mi trovi perfettamente d'accordo, persino sul Riva non l'ho "caramellato" mi piace rispettare l'effetto scala che è un'argomento molto dibattuto nell'ambito del modellismo statico che per evitare appunto l'effetto caramella anche la dove il vero e perfettamente lucido, sul modello si limita la brillantezza!! io vernicio tutto a spruzzo anche i particolari più piccoli, è un vizio lasciatomi dal 1/43 " Auto" ;)
Saluti
amedeo
Avatar utente
Amedeo

Messaggi: 81
Iscritto il: 21/09/2013, 22:28

Re: l'Anteo di Amedeo...

Messaggioda Francesca » 22/10/2013, 21:14

Grazie, Amedeo. Non ci avevo pensato: ma certo!| un bel profilato a L! D'ora in poi farò così anch'io! :D
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: l'Anteo di Amedeo...

Messaggioda Amedeo » 22/10/2013, 22:06

Buona sera!

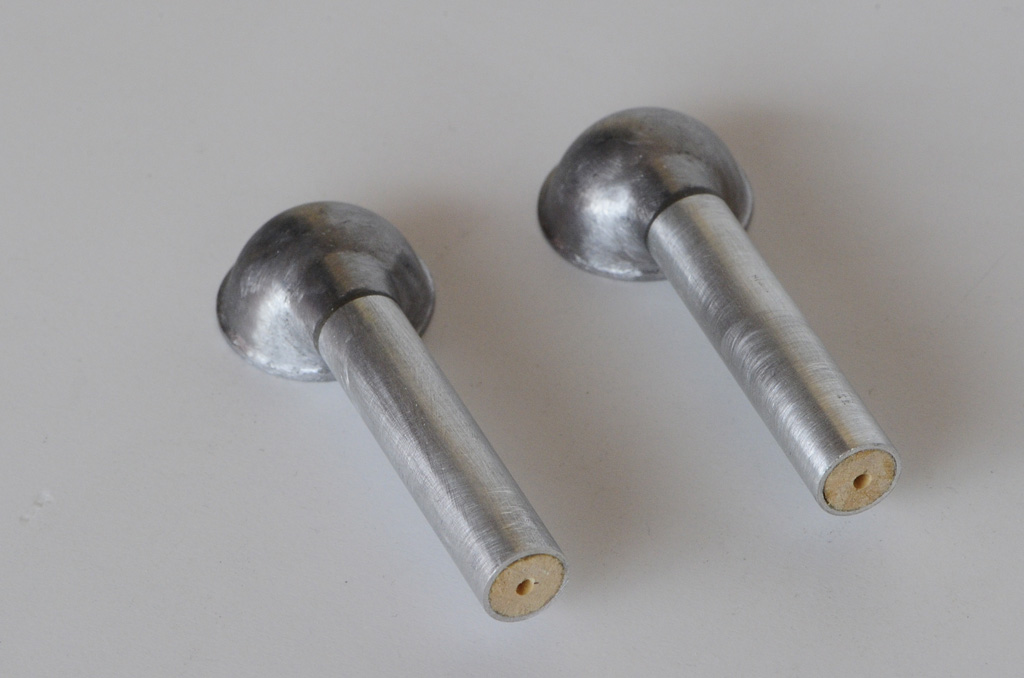

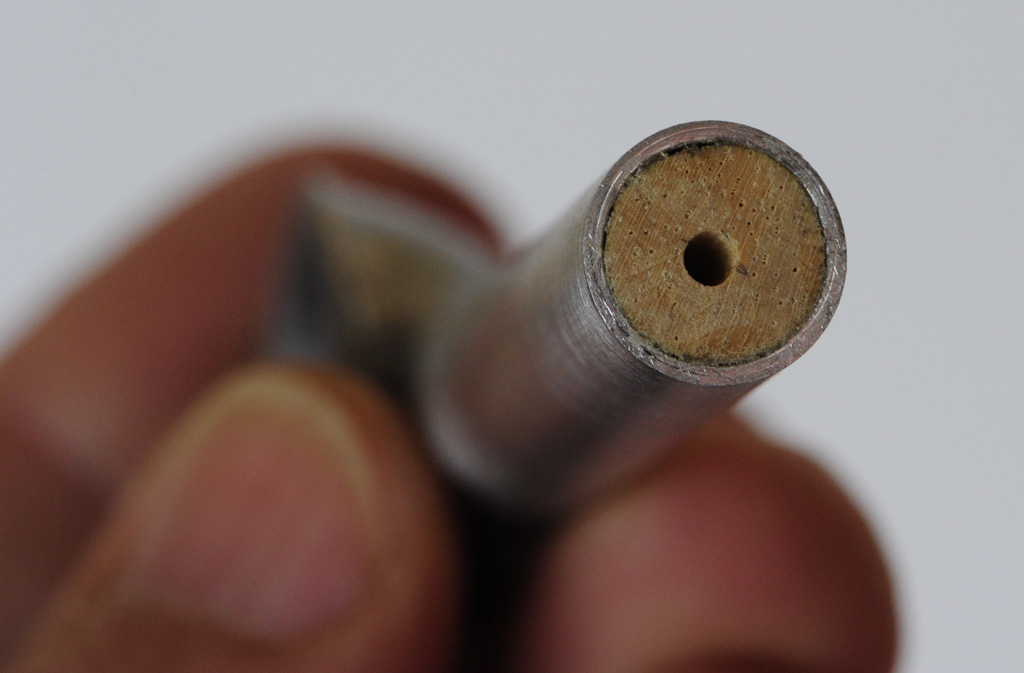

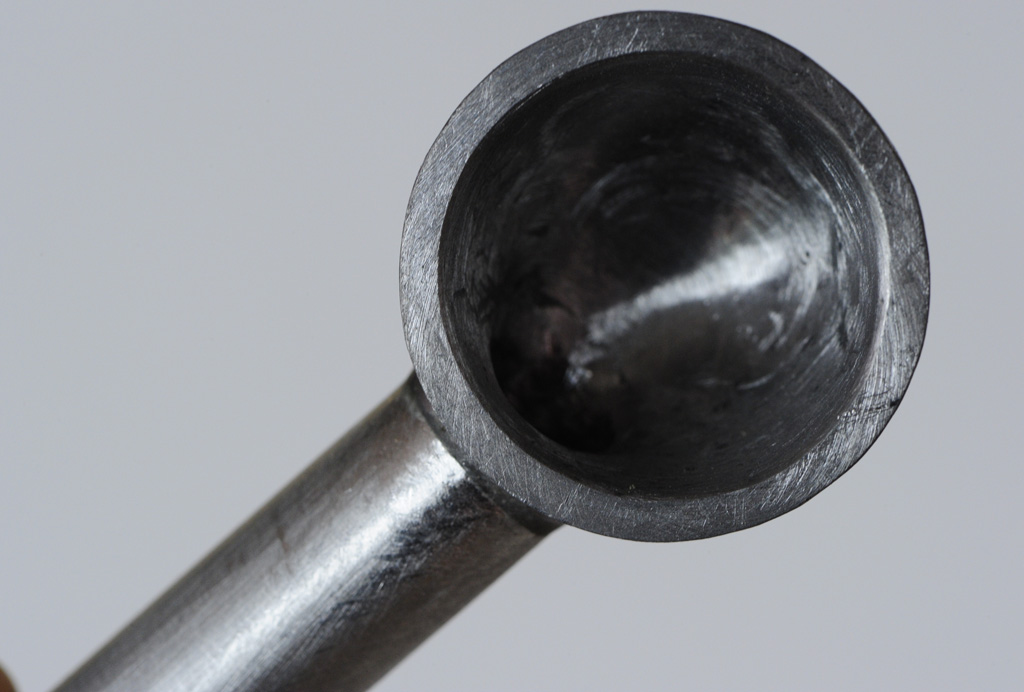

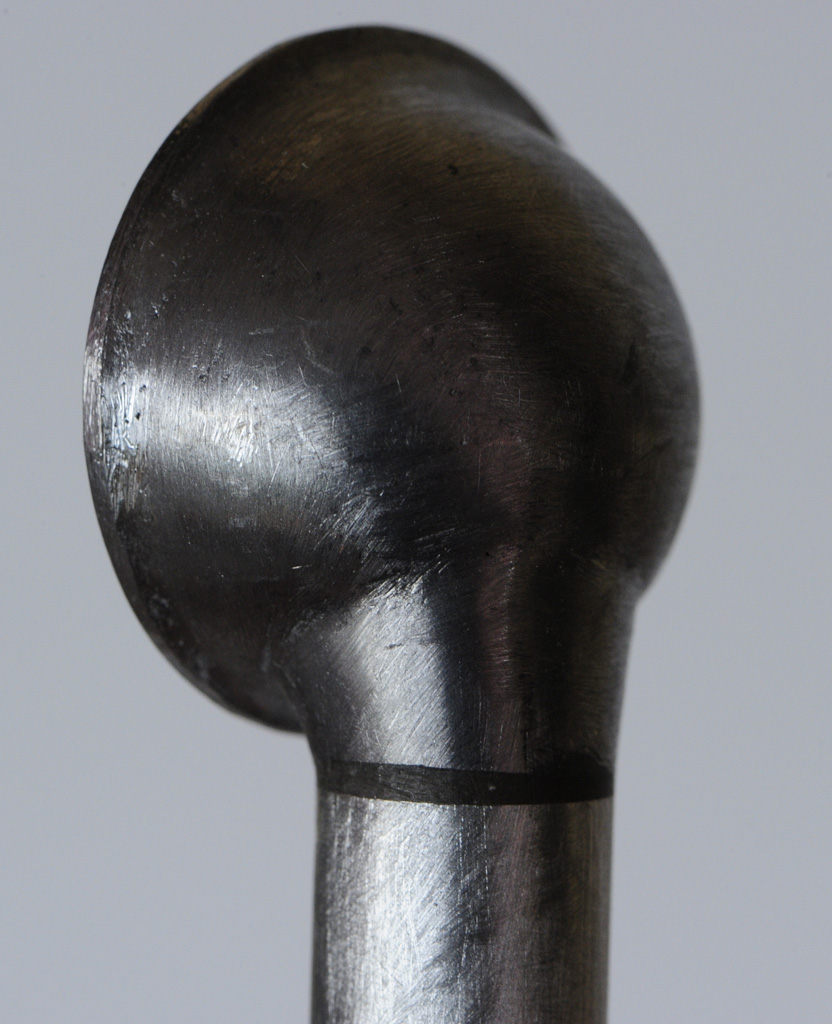

I due aeratori:
In origine, la parte superiore è di metallo bianco "lega stagno piombo" abbastanza mal fatti e storti, per fortuna sono un elettronico e di saldatore e stagno ci lavoro, quindi una bella stagnata dove manca il materiale, e poi giù di lima e fresette sino a raggiungere un aspetto decente, (almeno credo) il kit prevede che il tutto sia incollato su di un tondino di tiglio diametro 12mm che non mi piaceva, così ho usato due spezzoni di tubetto di alluminio da 12, facendo una boccola di legno sia alla base, per fissarlo in loco che come raccordo alla presa d'aria, il tutto incollato con Stabilit e raccordato di lima e carta vetro!
Alla prossima, Amedeo
Allegati
Anteo 12.JPG
Anteo 12.JPG (195 KiB) Osservato 6766 volte
Avatar utente
Amedeo

Messaggi: 81
Iscritto il: 21/09/2013, 22:28

Re: l'Anteo di Amedeo...

Messaggioda Amedeo » 22/10/2013, 22:18

Continuo...mi porto avanti... ho deciso di lavorare sul timone, consultato i disegni, vedo che l'asse di cerniera è avvitato al timone con delle viti autofilettanti con testa da 3 mm circa e spessa 2mm mi sono immaginato subito il vero con della viti di 90 mm di diametro e 60 di spessore
e vero non ci sono foto del vero, ma non credo che possa essere una cosa veritiera !

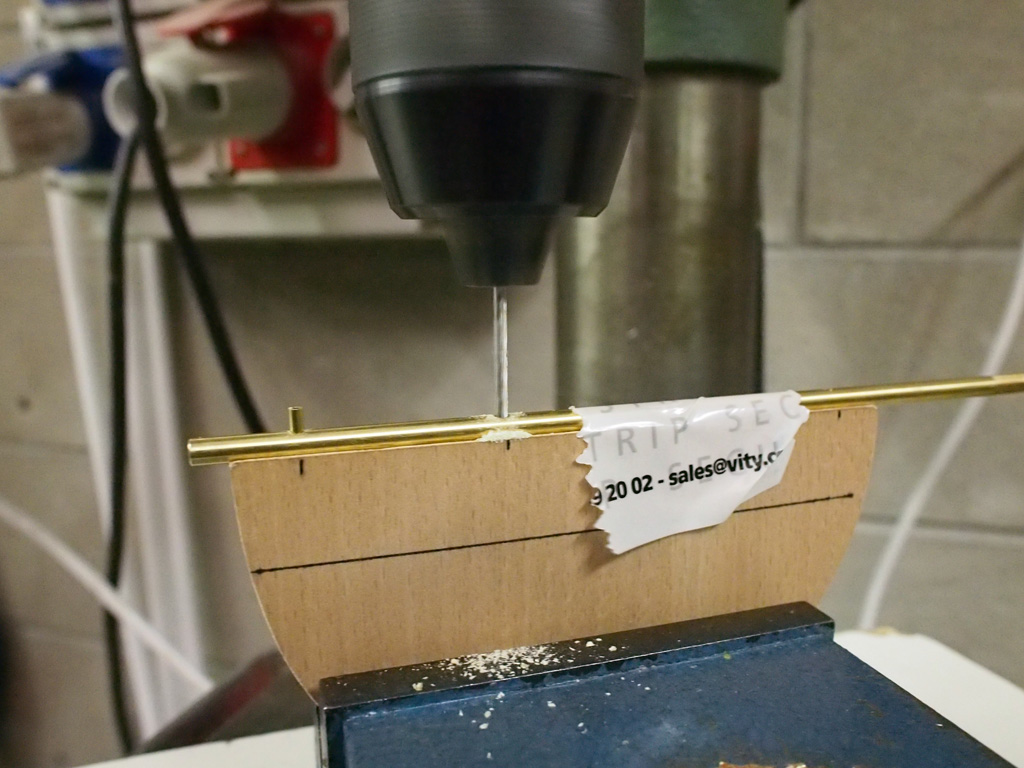

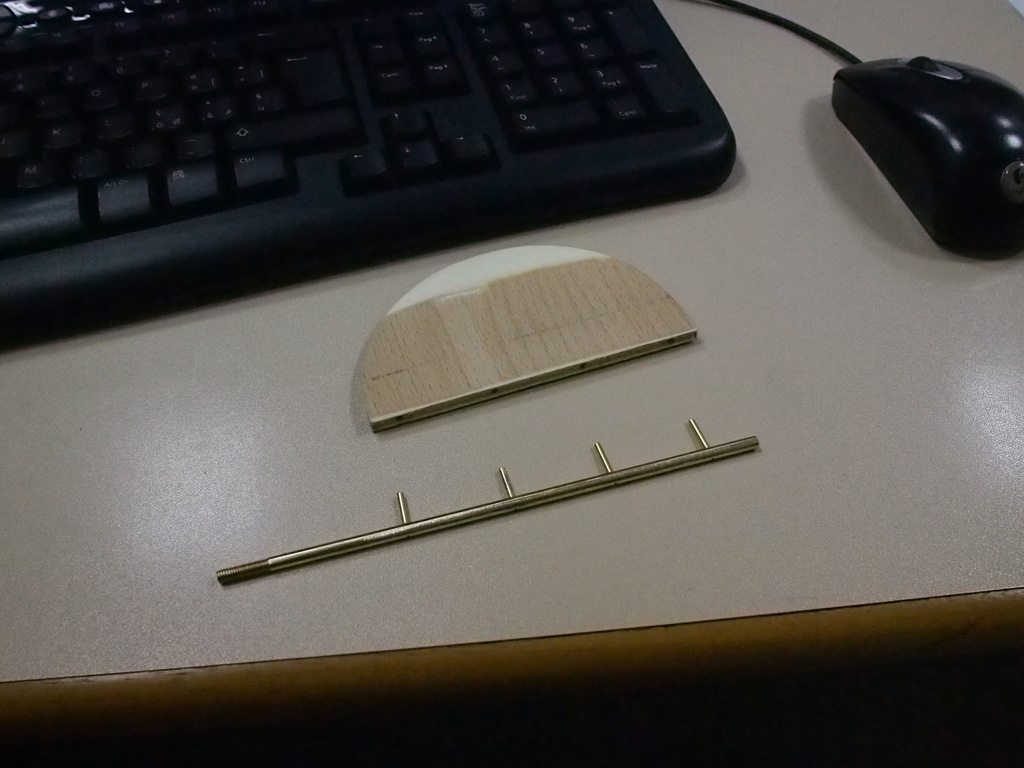

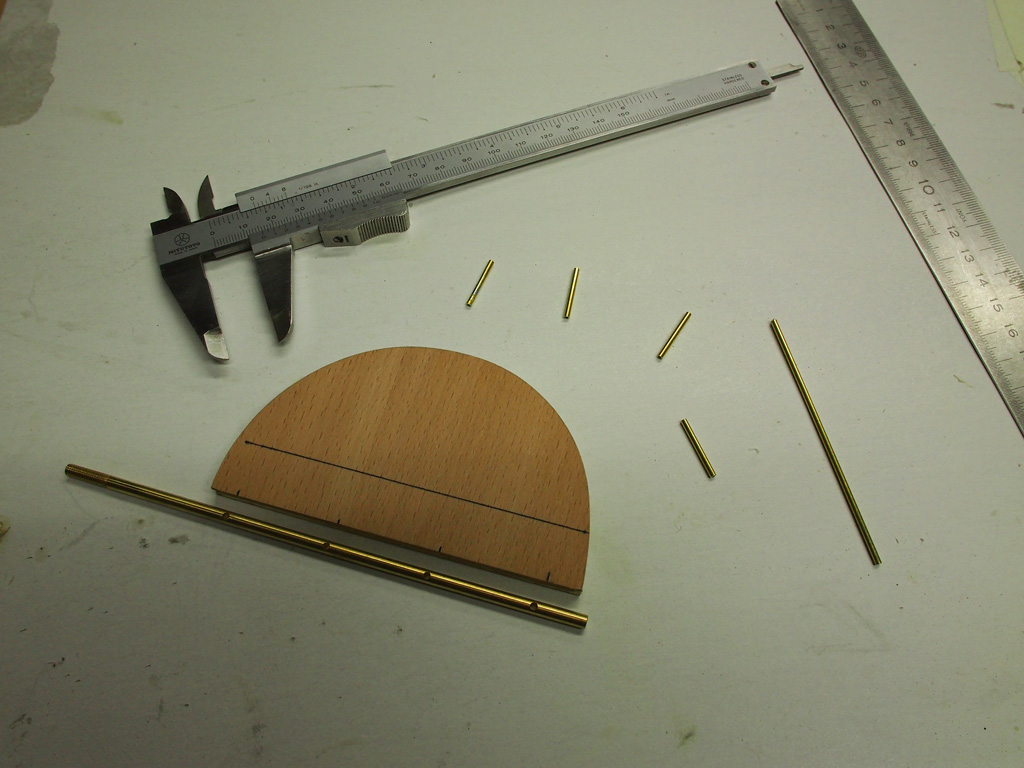

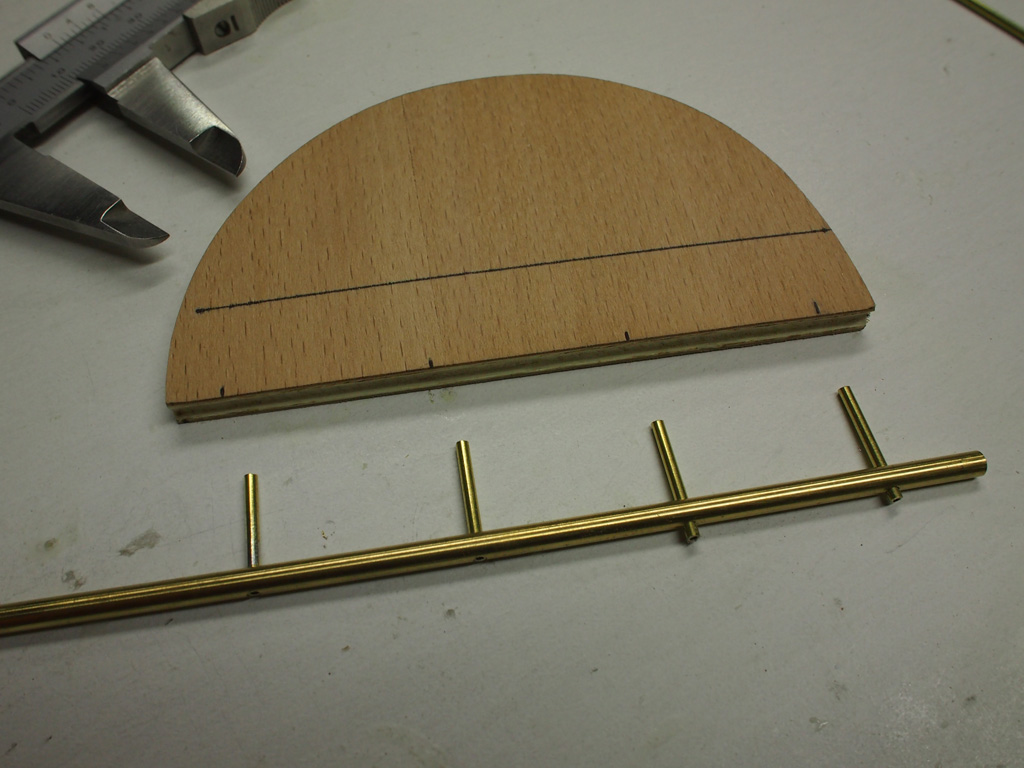

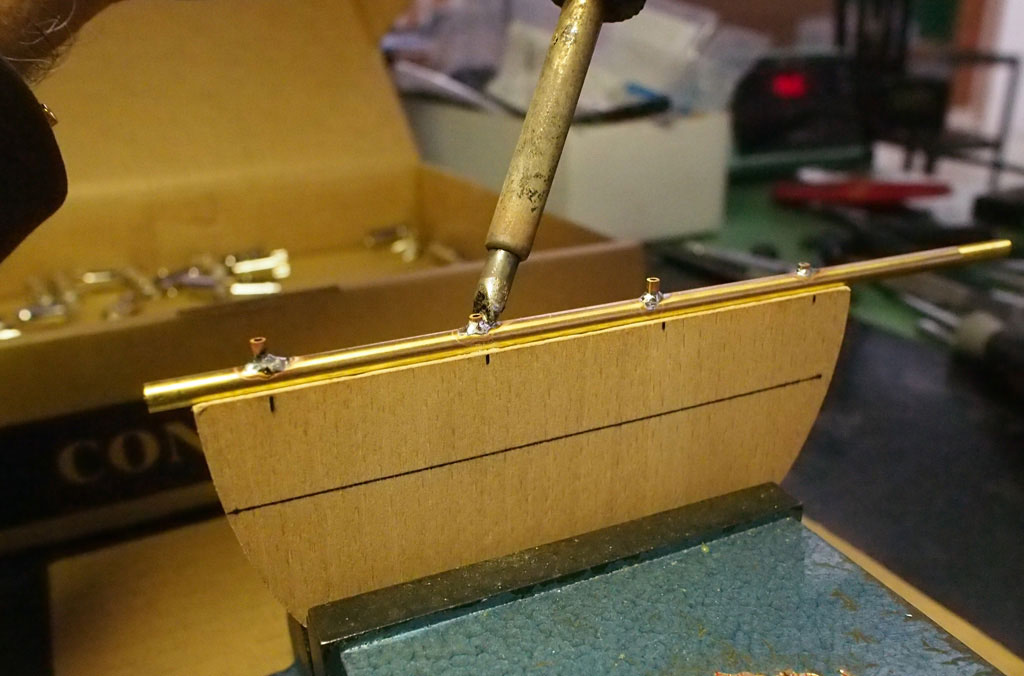

allora ho deciso di fare la mia versione licenza poetica? forse, però sicuramente più bella e funzionale :link: ho preso un tubetto di ottone da 2mm di diametro e ne ho tagliato 4 pezzi lunghi 20mm circa, e dopo aver fatto la sede con il Dremel sul timone, ho posizionato il tutto sullo scafo e ho rilevato la posizione dei foro nel legno, ho tracciato una linea parallela all'asse, sul timone ad un'altezza di 20mm circa e lo serrato in morsa perfettamente parallelo, regolato la profondità di foratura, ho forato, utilizzando l'assale come riferimento, a questo punto ho inserito i tubetti nei foro e ho posizionato l'assale, saldando il tutto, Vedi foto.

Amedeo
Allegati
Timone 5.JPG
Timone 5.JPG (235.43 KiB) Osservato 6766 volte
Timone 4.JPG
Timone 4.JPG (222.92 KiB) Osservato 6766 volte
Timone 3.JPG
Timone 3.JPG (200.32 KiB) Osservato 6766 volte
Timone 1.JPG
Timone 1.JPG (209.78 KiB) Osservato 6766 volte
Avatar utente
Amedeo

Messaggi: 81
Iscritto il: 21/09/2013, 22:28

Re: l'Anteo di Amedeo...

Messaggioda Amedeo » 22/10/2013, 22:23

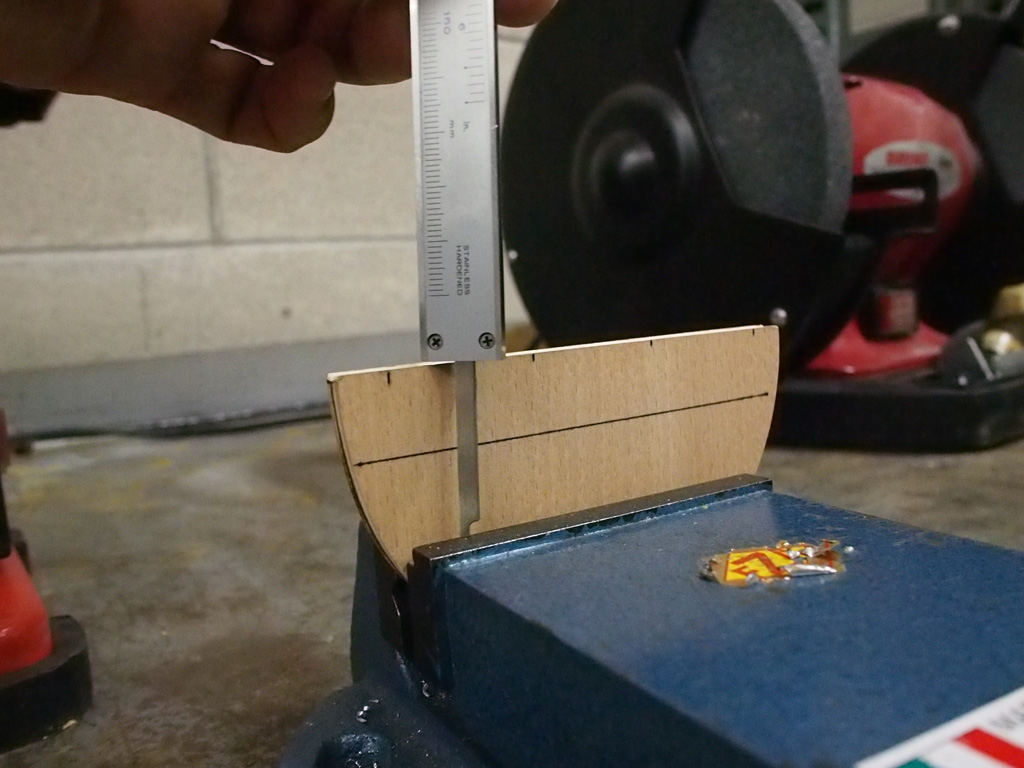

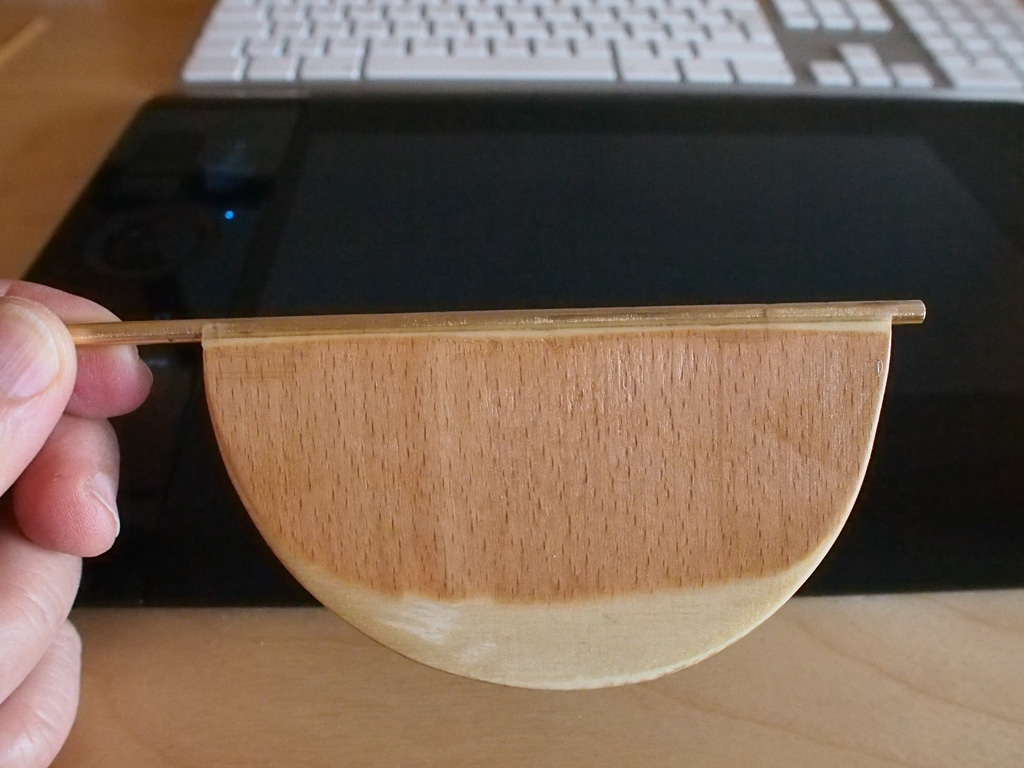

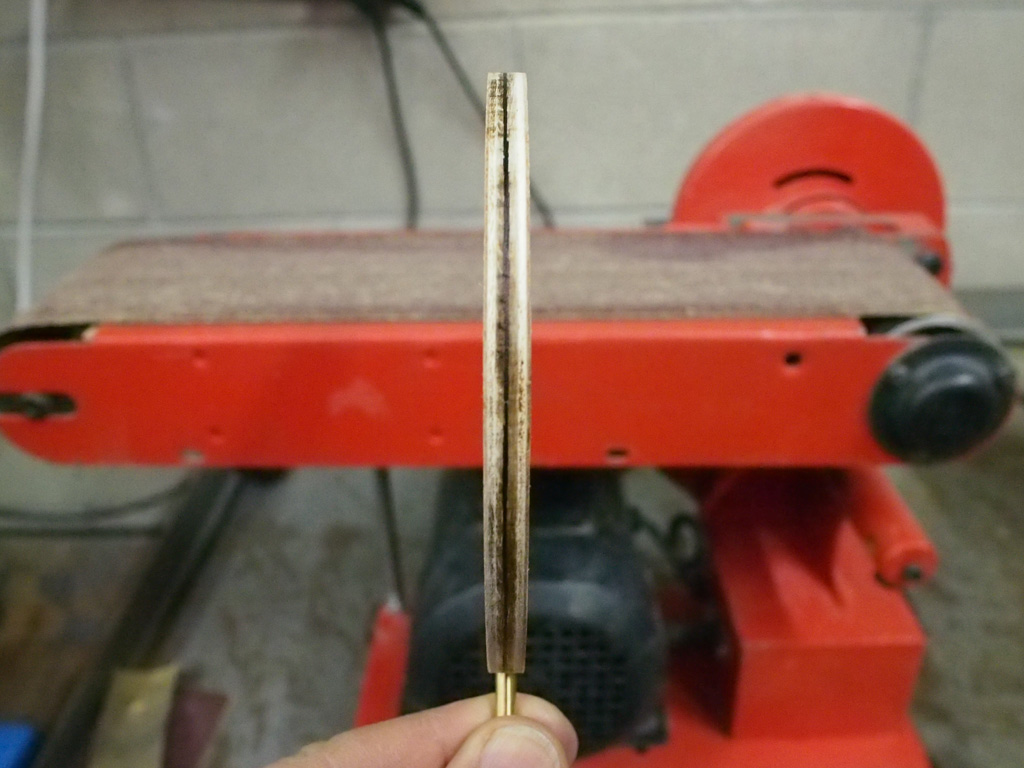

Ora si tratta di limare l'eccesso del tubetto, detto fatto, a questo punto occorre rastremate la deriva, consultando i disegni e rilevato che non è un semplice "cuneo"
ma una deriva centinata (bombata) per evitare di farla storta, decido prima di tutto di tracciare la mezzeria, ciò mi aiuterà, scongiurando il rischio di limare troppo da un lato!!

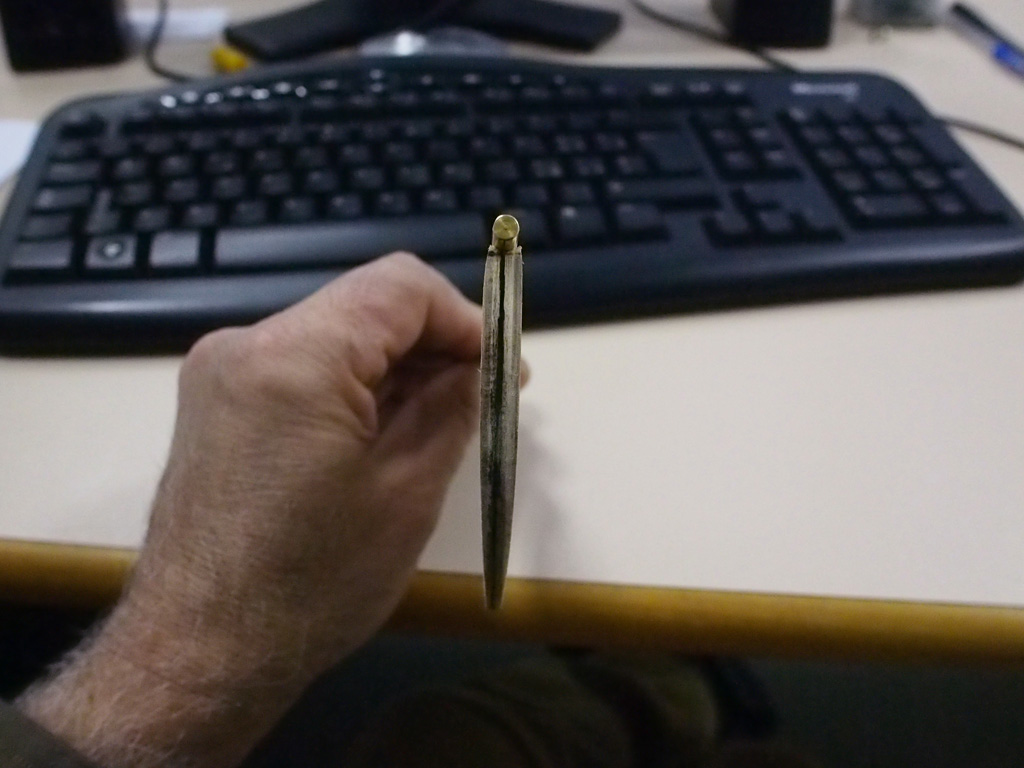

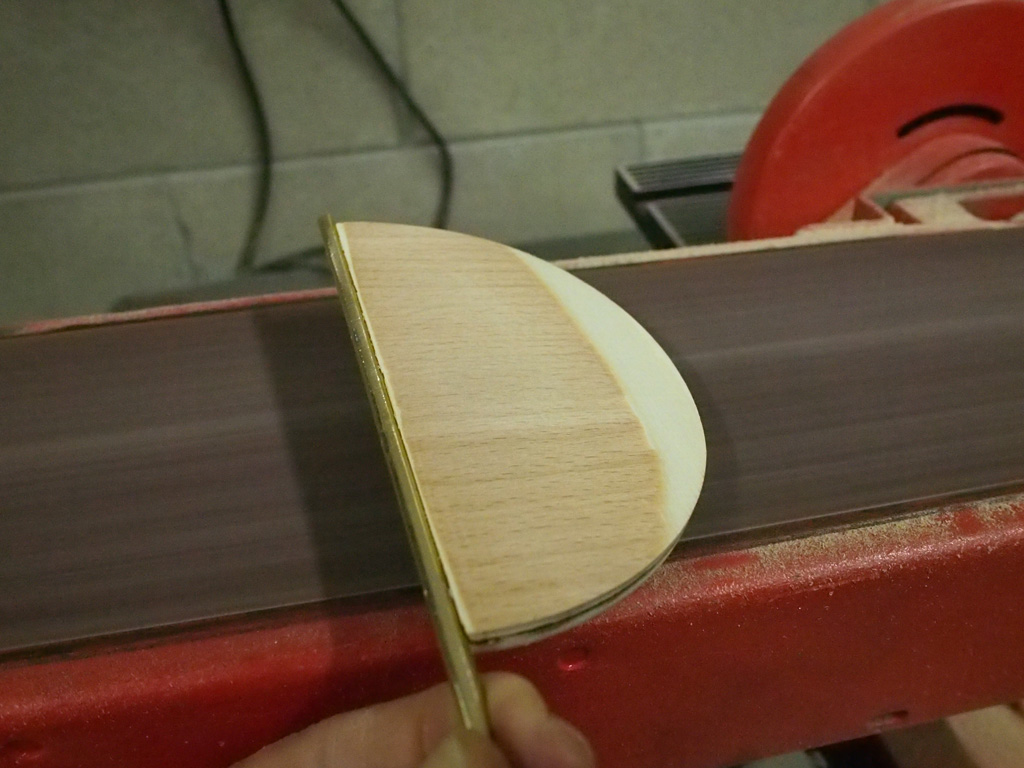

fatto ciò vado sulla nastratrice e inizio a lavorare cercando di darle la forma prevista dal disegno, a dire il vero il bordo di uscita lo lascio leggermente più spesso per aumentare l'efficienza, così come si fa sugli aeroplani da qualche tempo, lima lima alla fine decido che così va bene, incollo tutto stucco con resina tra tubetto di ottone e legno, e via con due mani di turapori, ora non so ancora se rivesirò con fibra di vetro leggera, o modelspan... poi vi dirò,
Saluti.
Amedeo
Allegati
Timone 10.JPG
Timone 10.JPG (205.34 KiB) Osservato 6766 volte
Timone 11.JPG
Timone 11.JPG (216.38 KiB) Osservato 6766 volte
Timone 14.JPG
Timone 14.JPG (184.79 KiB) Osservato 6766 volte
Timone 15.JPG
Timone 15.JPG (218.66 KiB) Osservato 6766 volte
Timone 17.JPG
Timone 17.JPG (220.58 KiB) Osservato 6766 volte
Avatar utente
Amedeo

Messaggi: 81
Iscritto il: 21/09/2013, 22:28

Re: l'Anteo di Amedeo...

Messaggioda Amedeo » 10/11/2013, 21:23

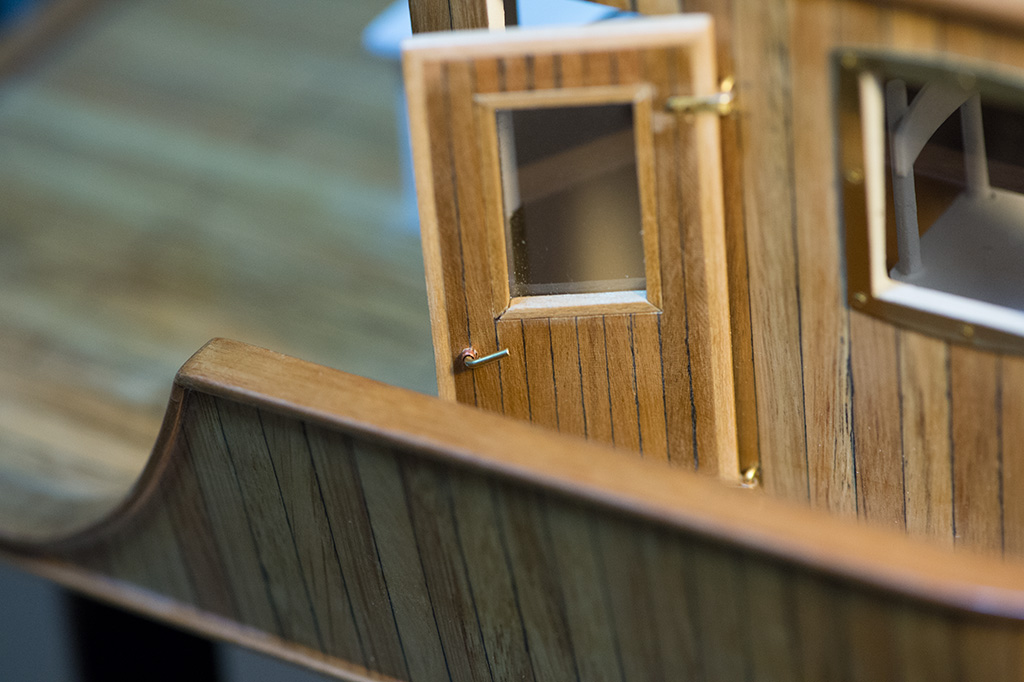

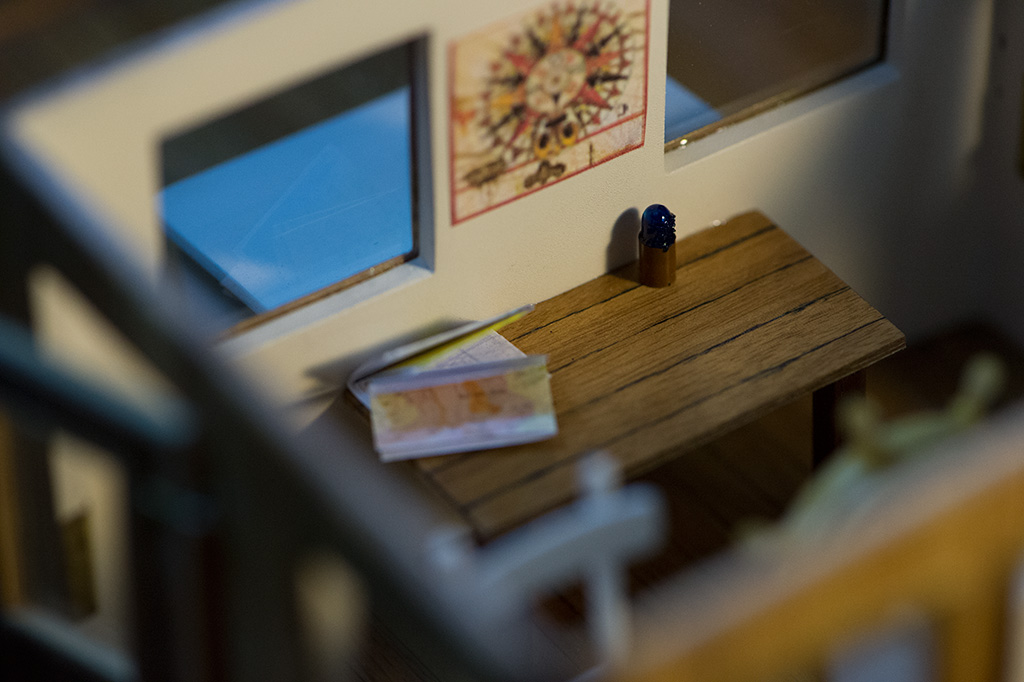

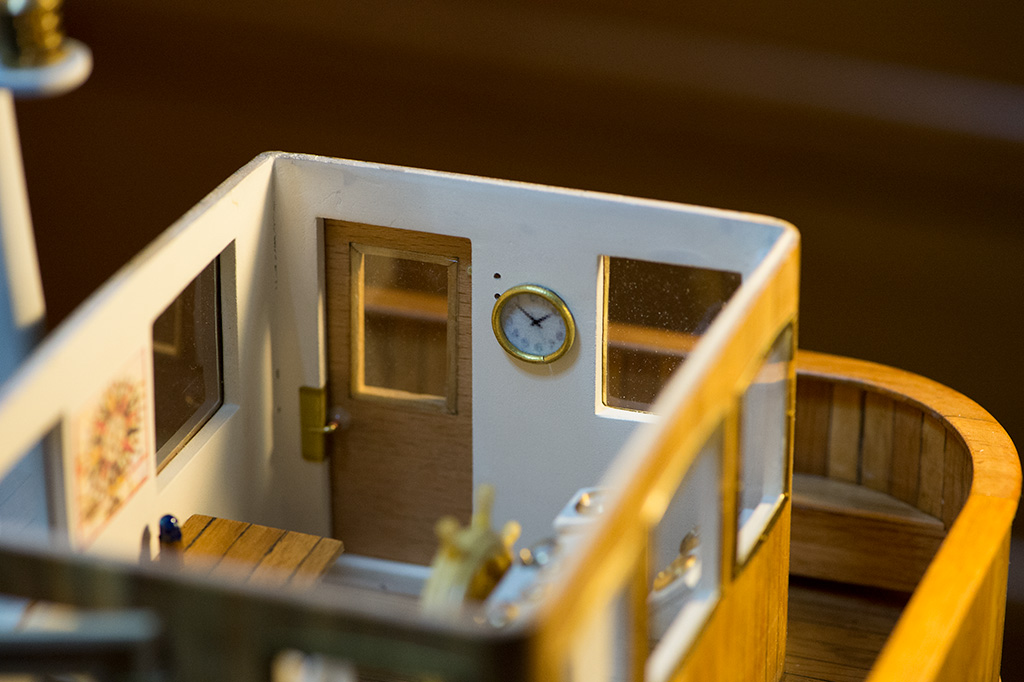

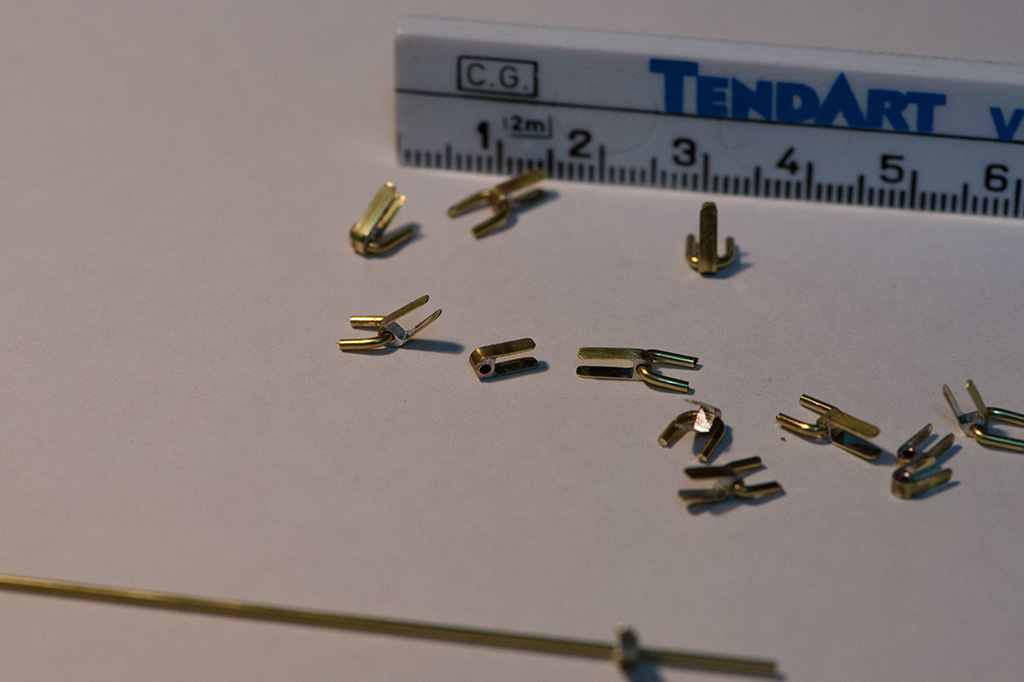

Qualche foto degli ultimi lavori.... c'è ancora molto ma ora si incolla in modo definitivo i paticolari :)
Allegati
Avatar utente
Amedeo

Messaggi: 81
Iscritto il: 21/09/2013, 22:28

Re: l'Anteo di Amedeo...

Messaggioda Amedeo » 10/11/2013, 21:26

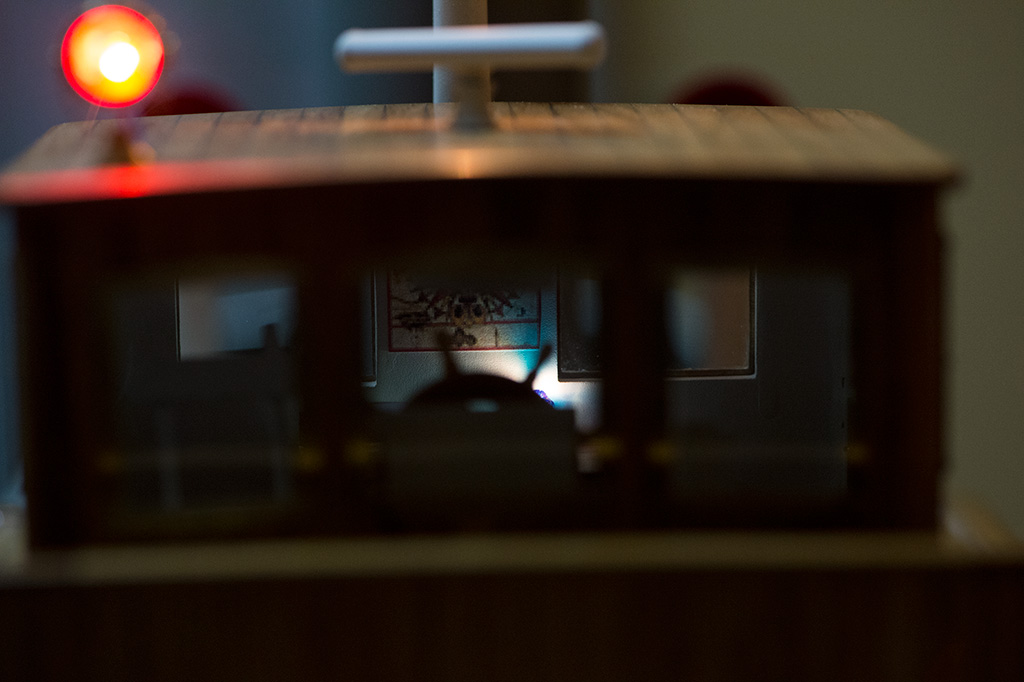

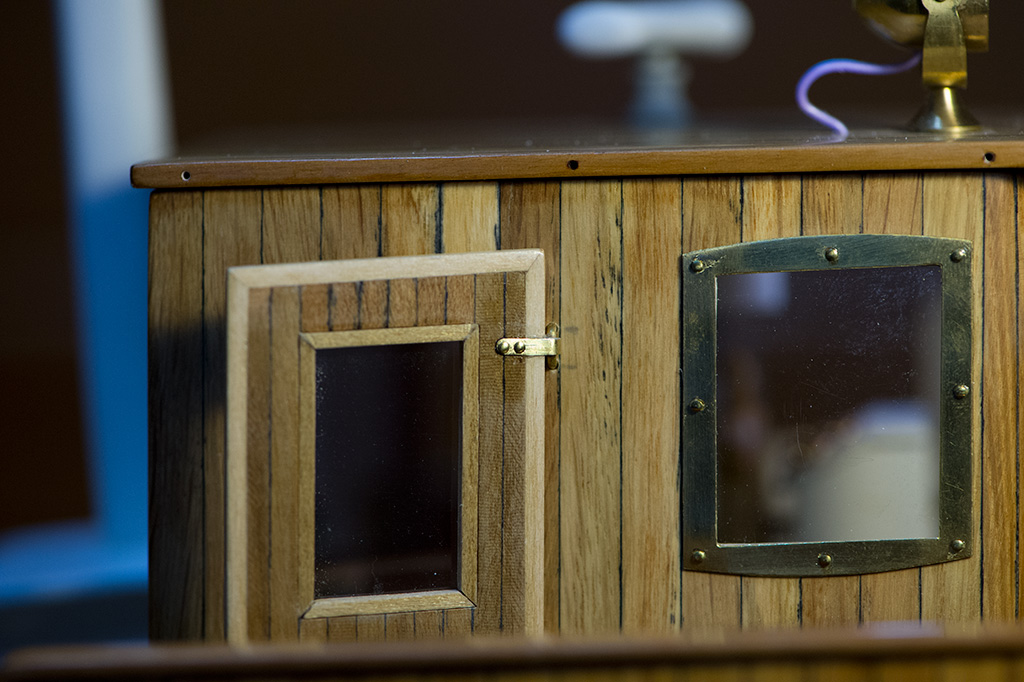

La tuga...
Allegati
Avatar utente
Amedeo

Messaggi: 81
Iscritto il: 21/09/2013, 22:28

Re: l'Anteo di Amedeo...

Messaggioda Francesca » 10/11/2013, 23:11

Amedeo, ma che bel lavoro accurato e pulito!!! Penso al mio Anteo, dove non ho fatto queste raffinatezze perché non mi erano proprio venute in mente :geek:
Bè, davvero un bellissimo lavoro!
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: l'Anteo di Amedeo...

Messaggioda Amedeo » 11/11/2013, 13:59

Grazie Francesca molto gentile...in realtà è proprio grazie a te e gli altri che ho visto fare l'Anteo che mi sono serviti di ispirazione per fare il mio :)

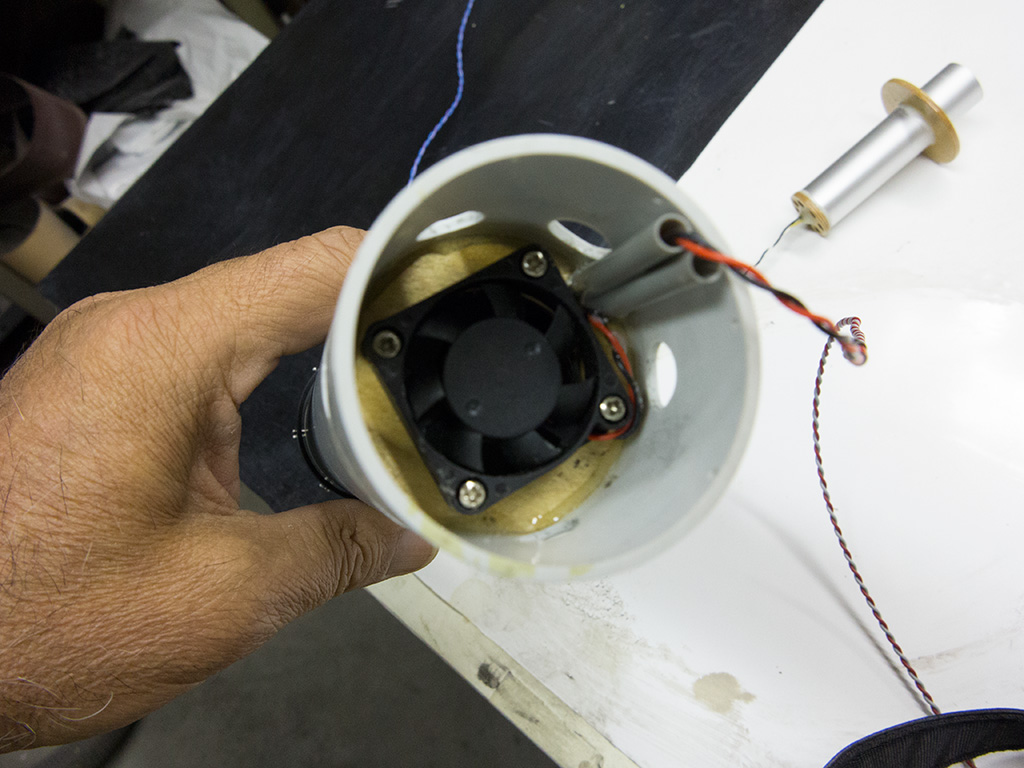

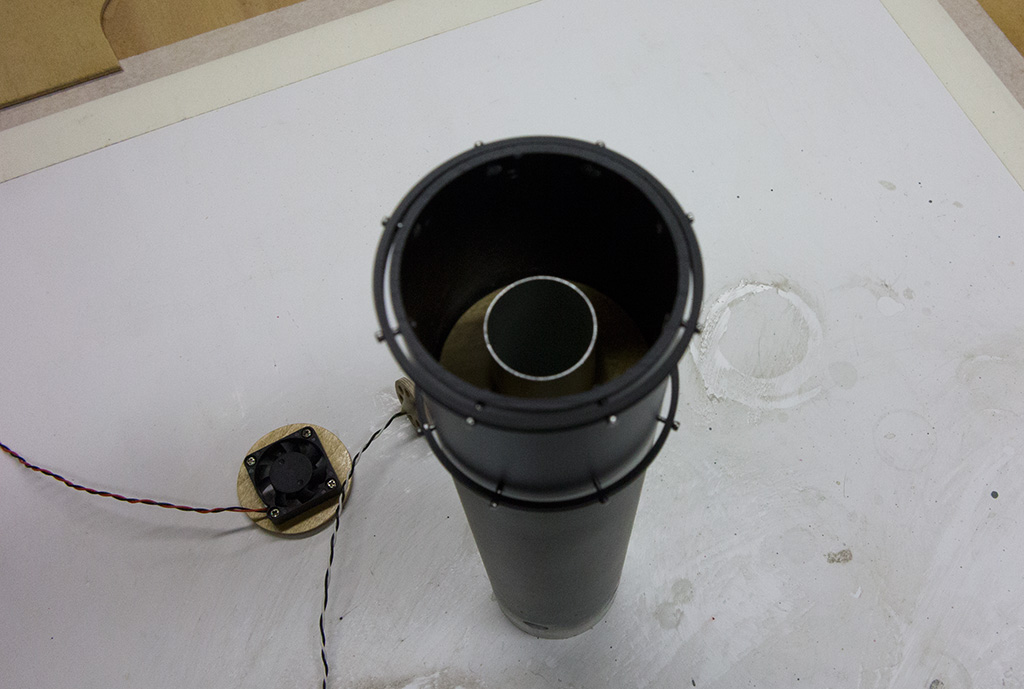

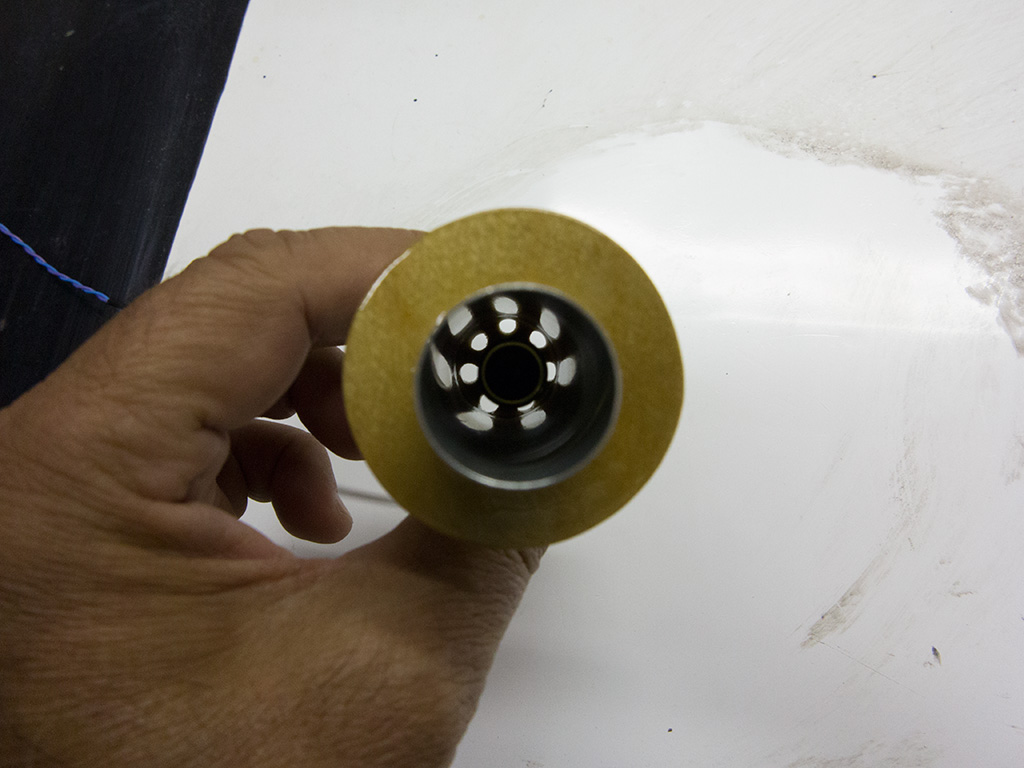

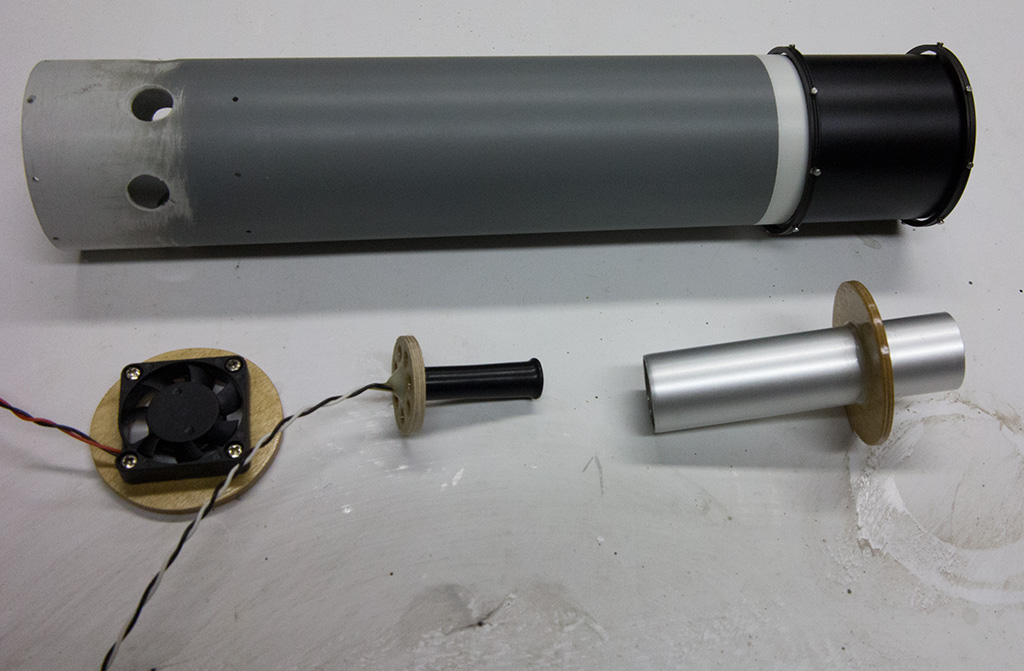

Ecco come ho realizzato il sitema per fare il fumo...mentre scrivo lo sto modificando perchè lo voglio più efficiente :D
Allegati
Avatar utente
Amedeo

Messaggi: 81
Iscritto il: 21/09/2013, 22:28
