Dean's Marine - Pieter Boele

Sono qui illustrate le fasi di costruzione a partire dai kit contenuti nelle scatole di montaggio, o anche da kit da edicola.

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 03/04/2023, 16:46

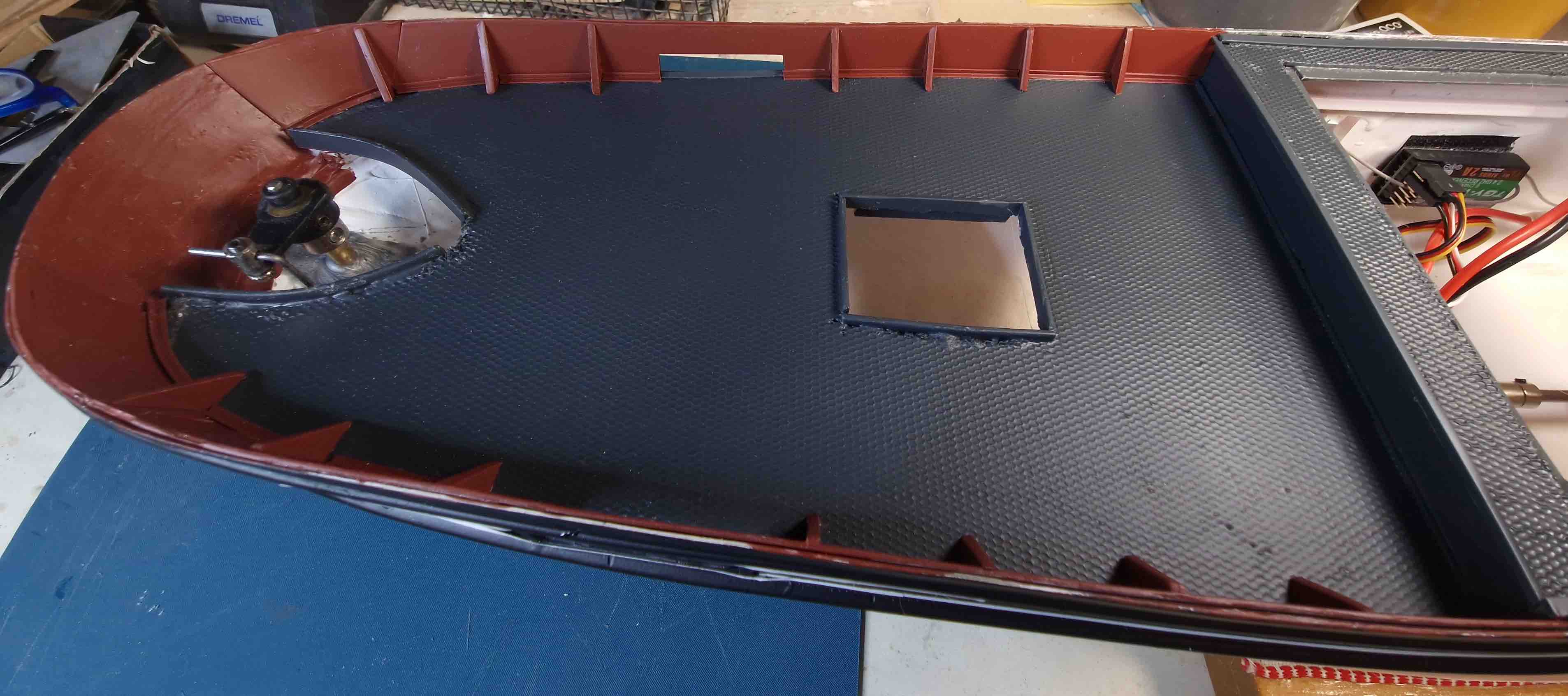

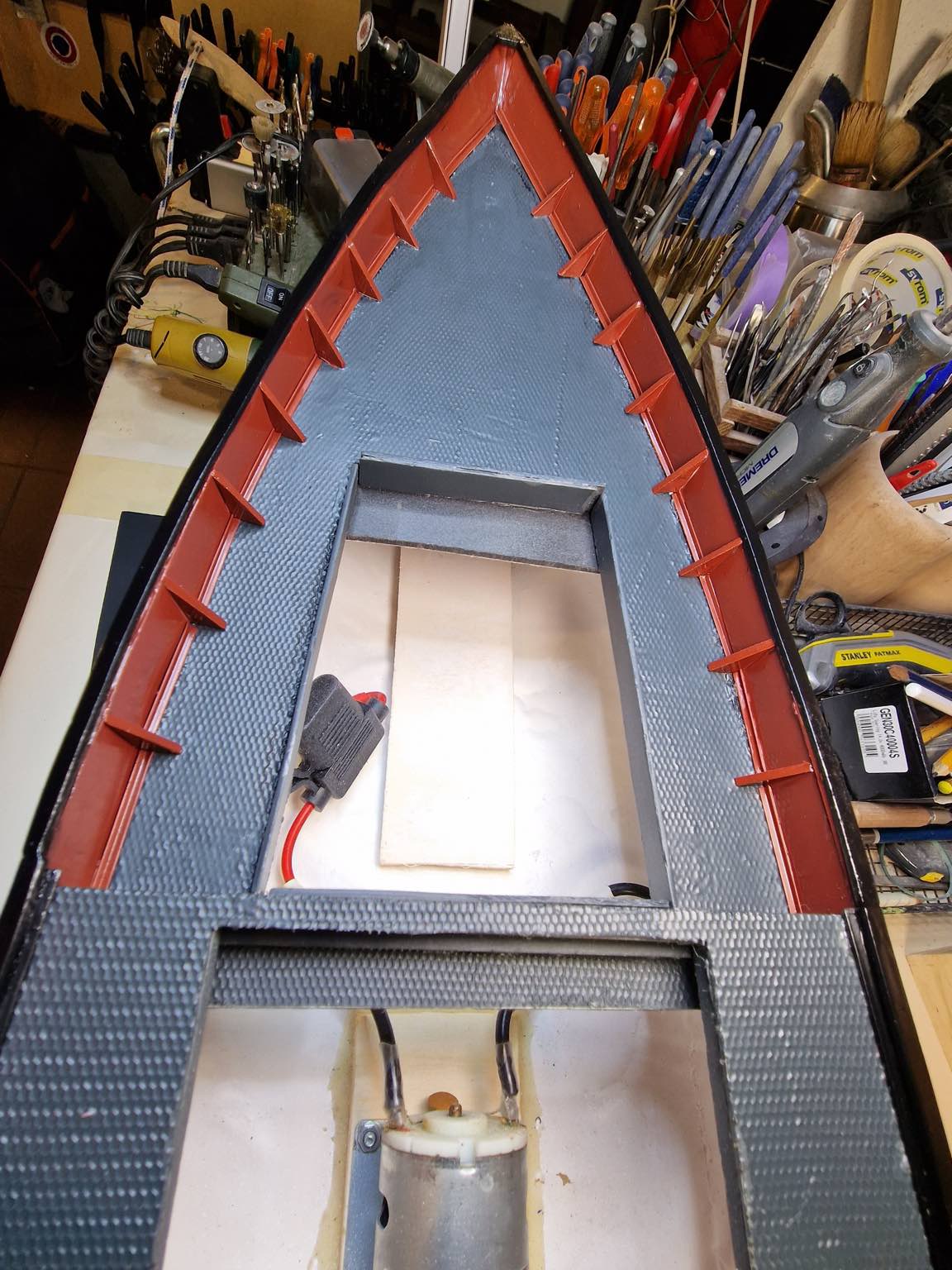

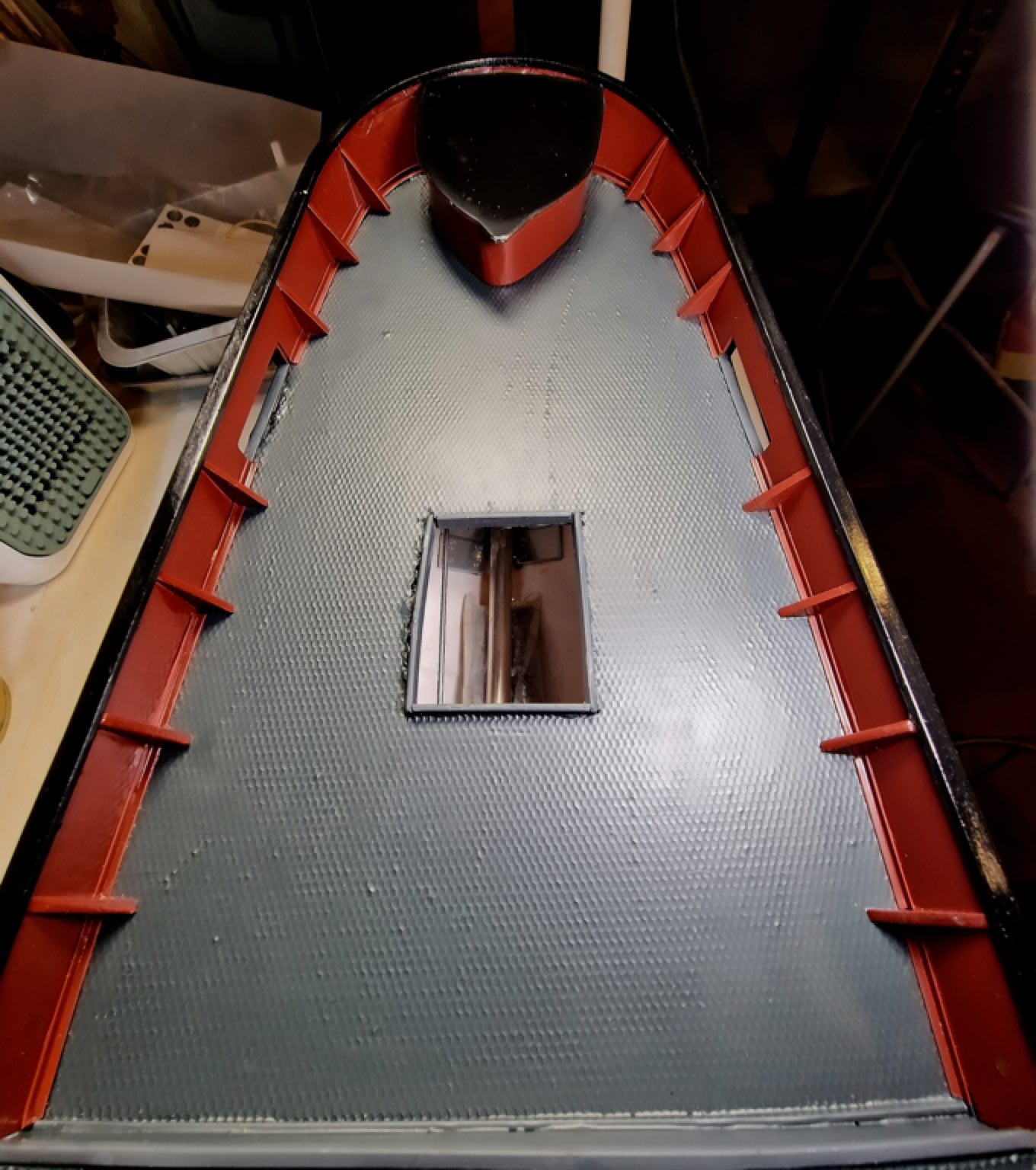

L'interno delle murate sono state verniciate con acrilico spray rosso ossido opaco, dopo aver realizzato con stirene i rinforzi di cui non v'era traccia sul disegno, ma solo un microscopico schizzo all'interno del manuale delle istruzioni. Fortunatamente tra le decine di foto in rete, ne ho trovata una per capire la forma e la disposizione di queste controventature... :ugeek:

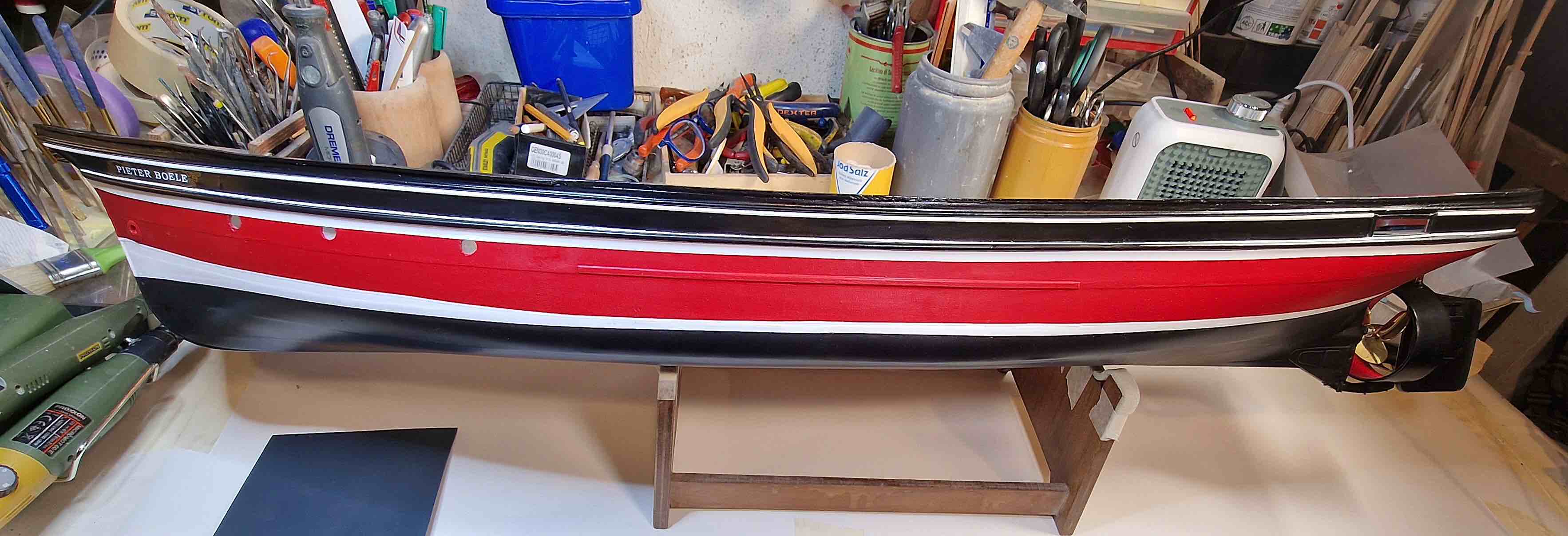

Terminata la colorazione dello scafo, ho messo in funzione l'aerografo e ho spruzzato due mani di smalto sintetico marino trasparente satinato. In questo modo l'aspetto generale si è uniformato e la protezione nell'acqua è assicurata.

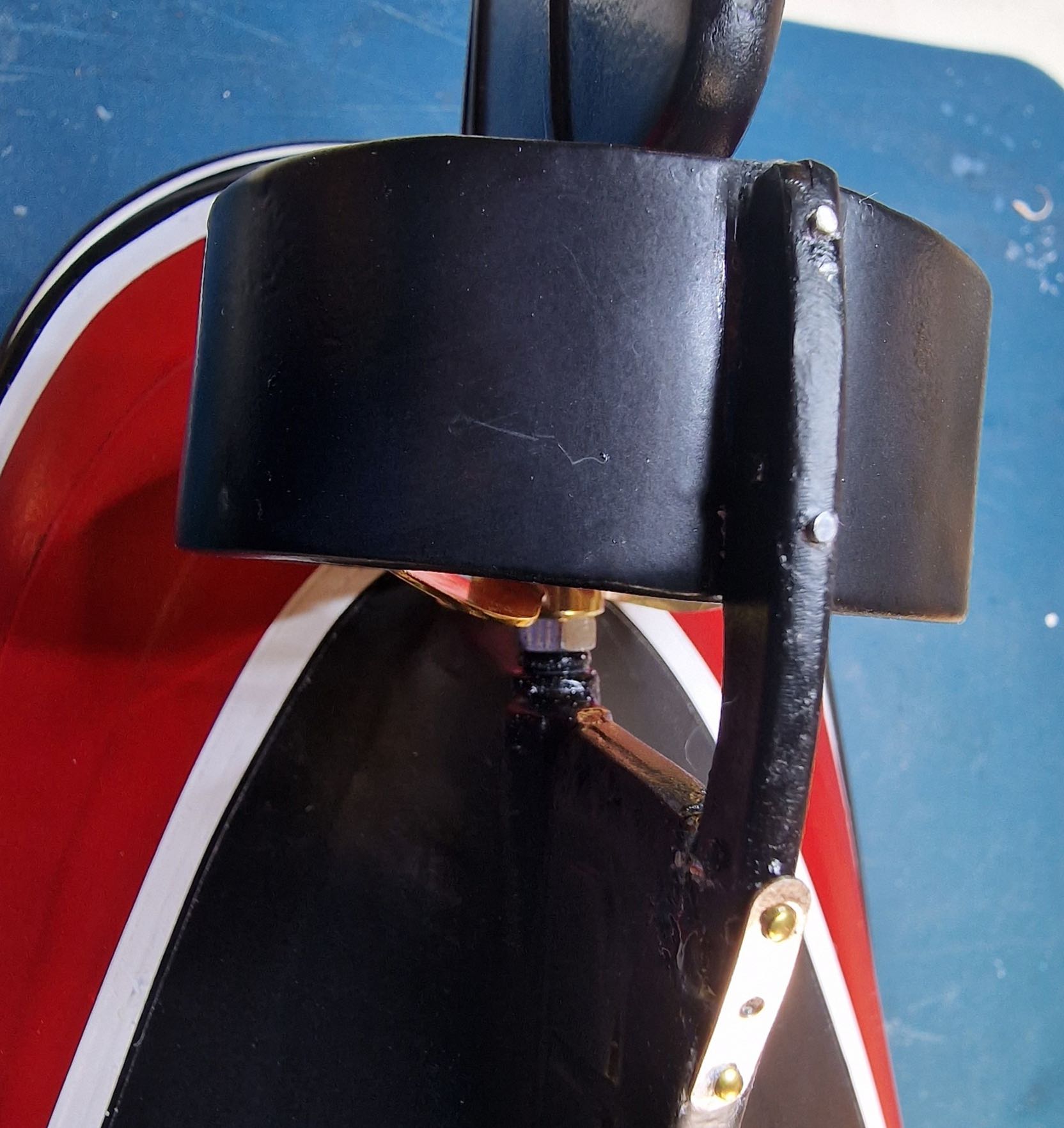

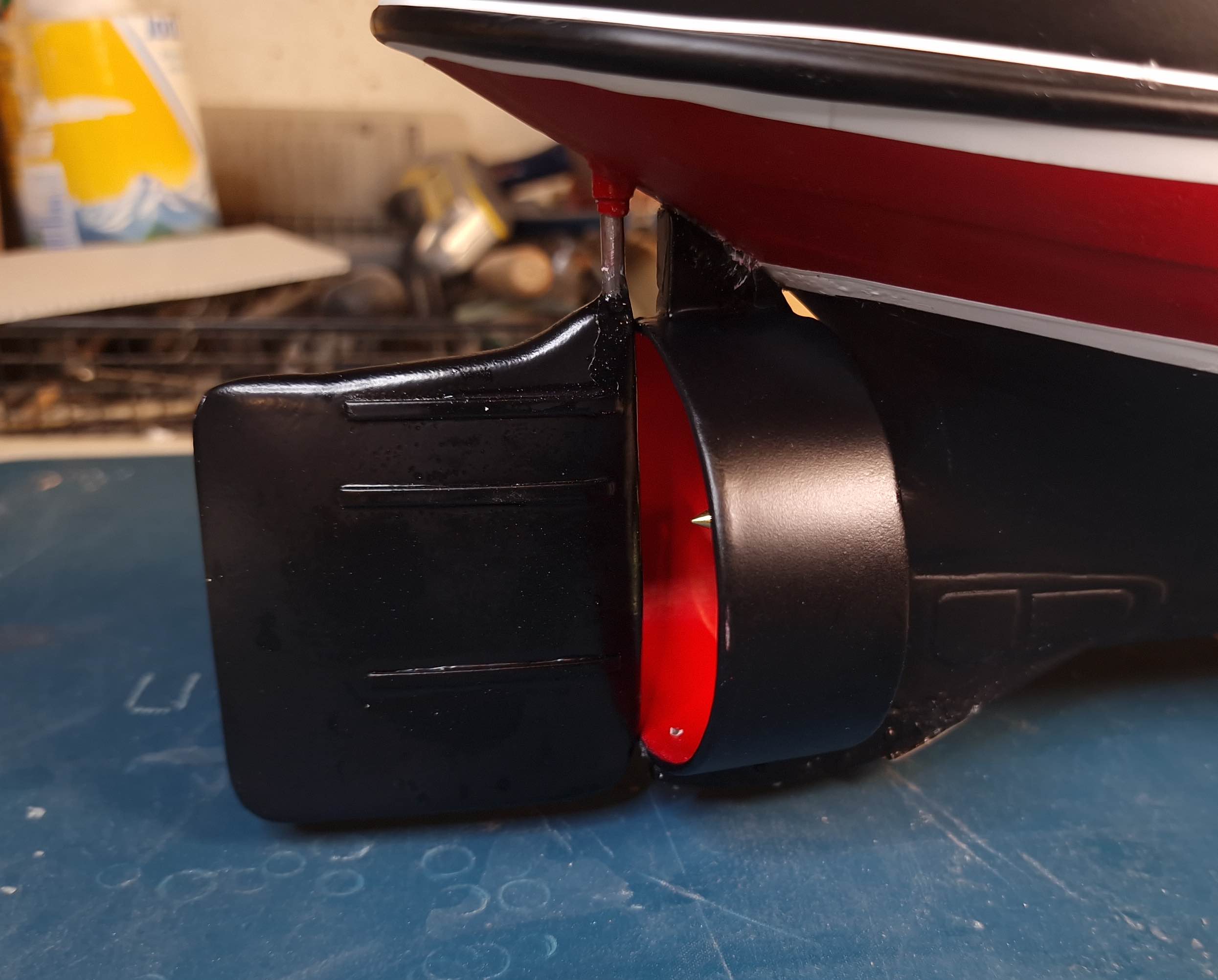

Il timone è stato rimontato e il tubo intorno all'elica è stato fissato con resina epossidica e perni di metallo.

Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 13/04/2023, 22:55

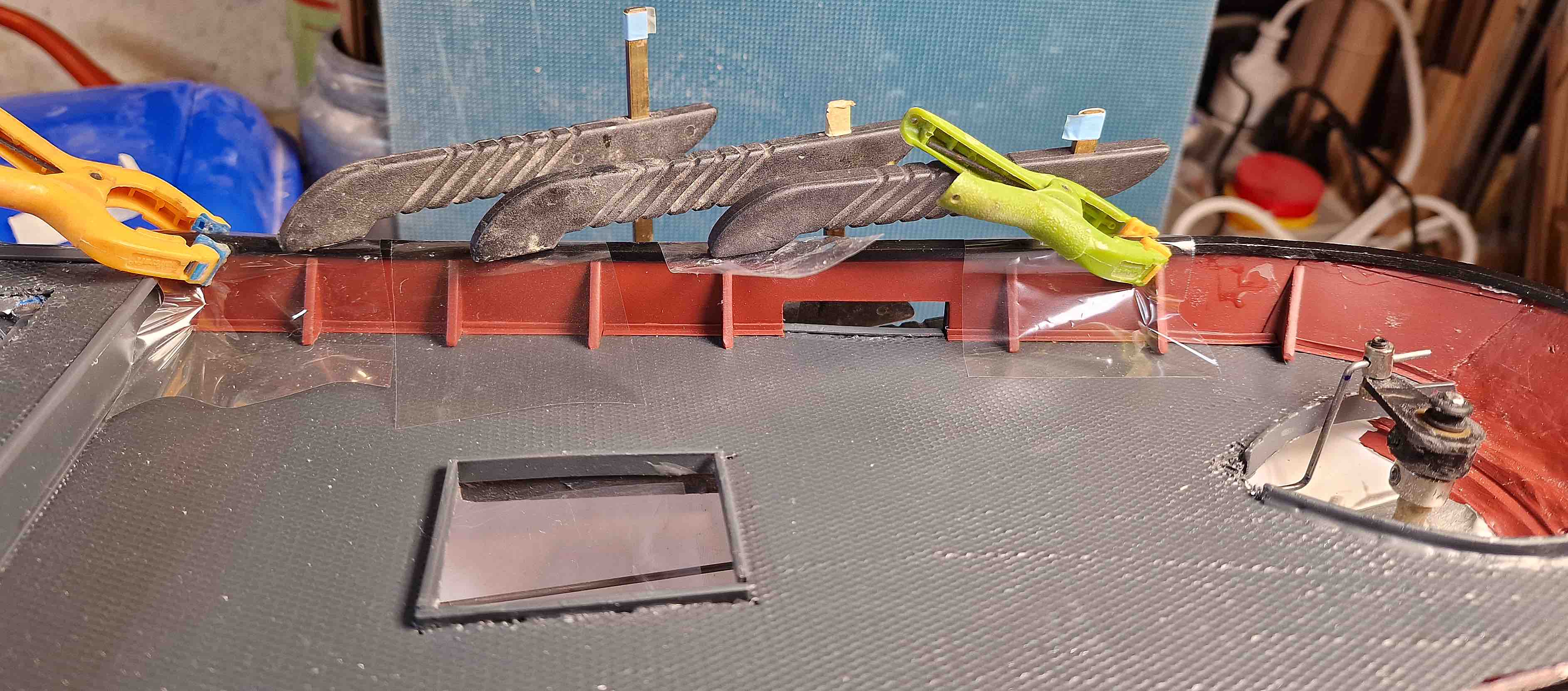

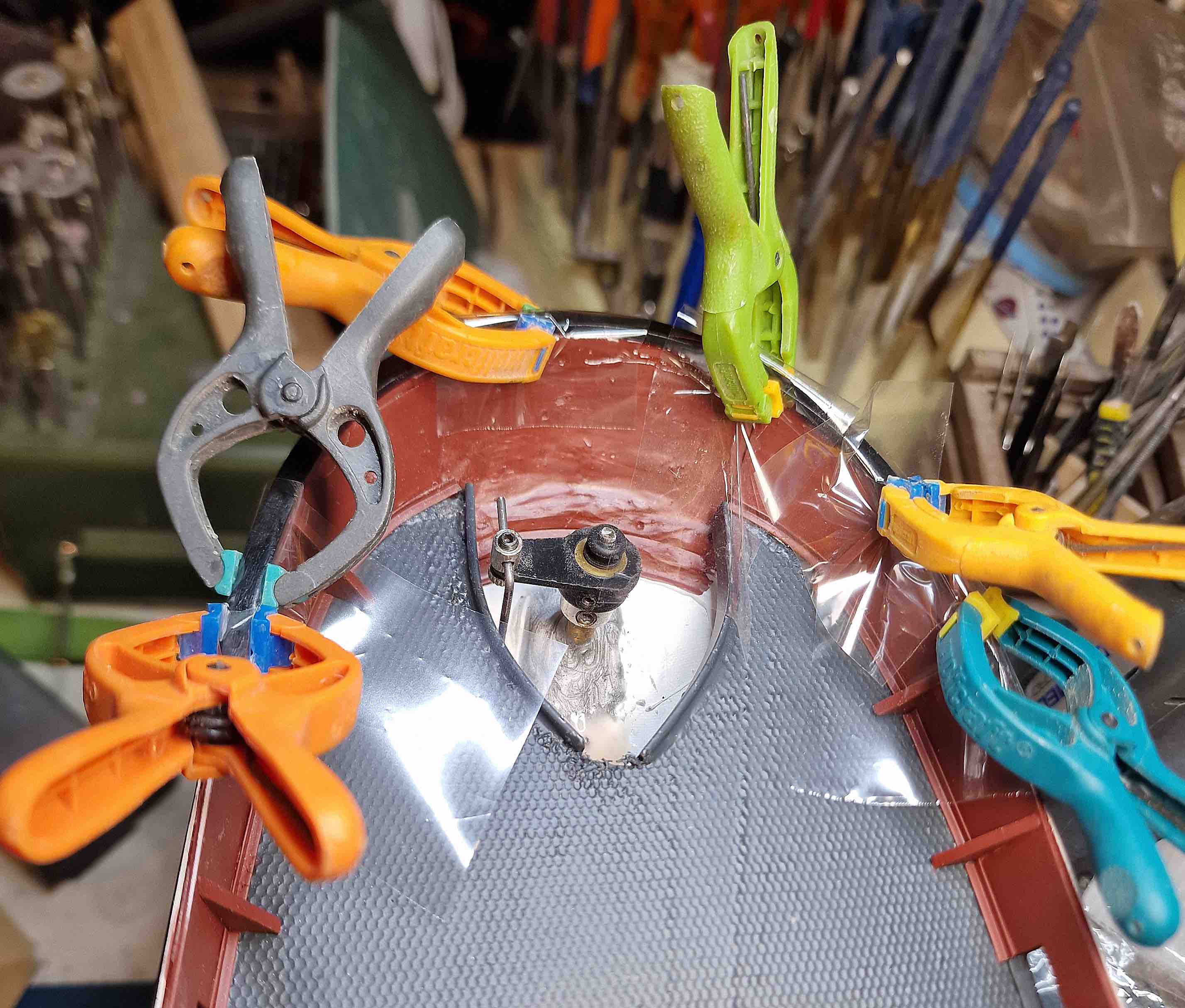

Visto che nel kit non erano presenti i capo di banda, cioè le mensole che sovrastano le murate, riprendendo le misure presenti sul piano, ho realizzato in vari segmenti questi "davanzali", utilizzando listelli di faggio evaporato molto pieghevoli e utilissimi soprattutto sul profilo della poppa che è semicircolare.

Una volta terminata la messa in opera dei capo di banda, ho rifinito la verniciatura dei ponti a pennello con smalto uretanico trasparente satinato e, sempre a pennello, sulla parte superiore delle murate sia interne che esterne con lo stesso smalto addizionato però al 50% con vernice dammar brillante, per ottenere un risultato di leggero contrasto con l'opaco/satinato delle fiancate e dei ponti.

Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda Alessandro62 » 14/04/2023, 19:29

E brava Francesca!
sta venendo una meraviglia. Molto bello l'accostamento dei colori. Complimenti e buon proseguimento!
Un caro abbraccio.
Avatar utente
Alessandro62

Messaggi: 152
Iscritto il: 20/12/2022, 19:02
Località: Aci Catena (CT)

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 14/04/2023, 21:10

Alessandro62 ha scritto:E brava Francesca!
sta venendo una meraviglia. Molto bello l'accostamento dei colori. Complimenti e buon proseguimento!
Un caro abbraccio.

Grazie Alessandro, sulla parte estetica faccio del mio meglio visto che è la mia competenza professionale. :lol:
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 23/04/2023, 23:04

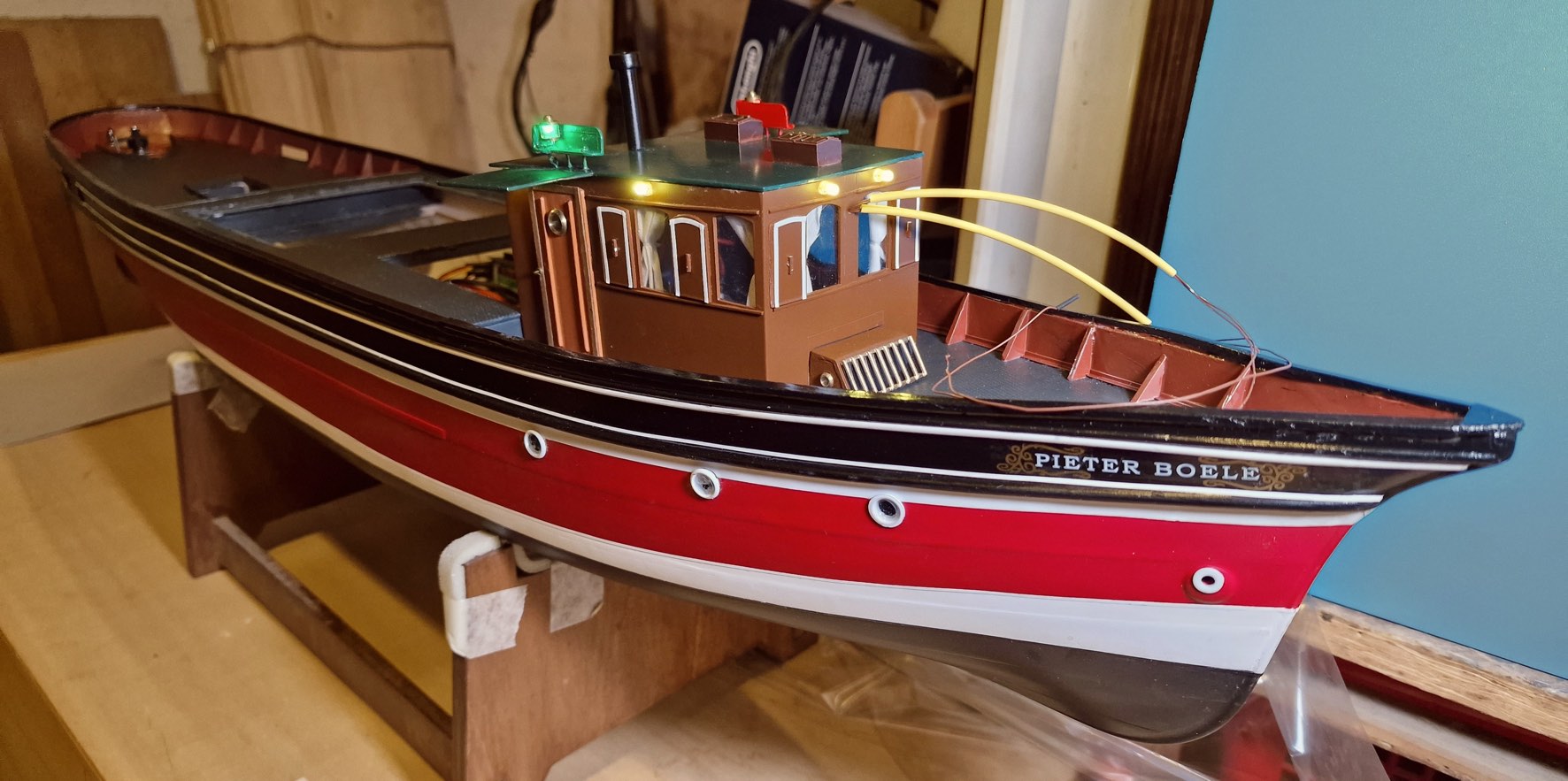

A questo punto ho iniziato ad occuparmi delle sovrastrutture. Ho iniziato dalla cabina di prua, assemblata, verniciate le pareti con acrilico spray noce opaco, le porte sono più chiare, fatte le maniglie in filo di ottone e aggiunte alle finestre le tendine che nel kit non sono previste ma che, invece, sono presenti in tutte le foto dalle più antiche a quelle odierne. Il tetto è invece verde scuro satinato. Naturalmente non poteva mancare l'illuminazione realizzata con led bianchi a luce calda e le luci di via rossa e verde, il tutto alimentato da una mini batteria lipo 1s.

cabina di prua con parziale illuminazione e predisposizione luci albero

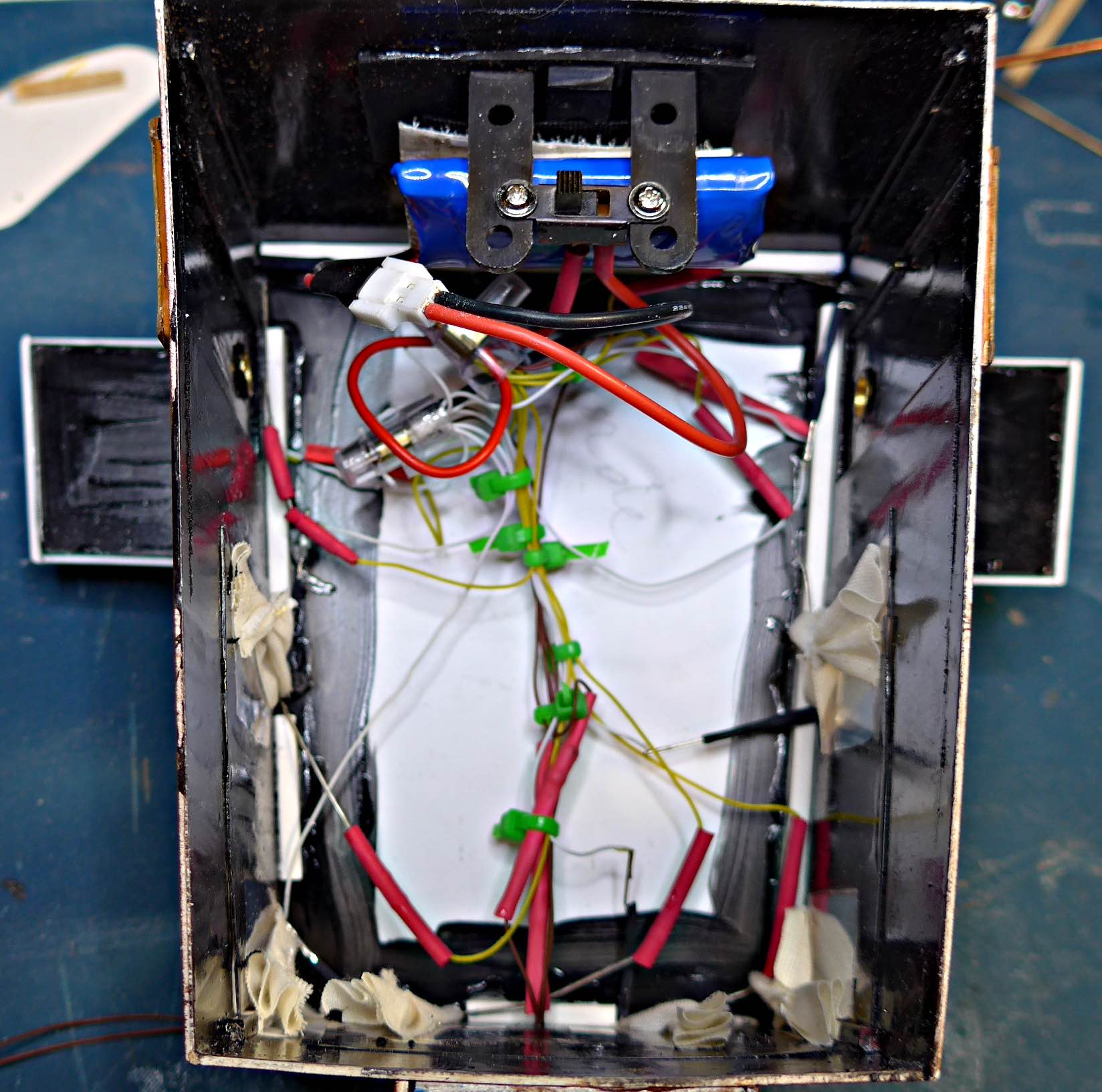

impianto elettrico
Davanti alla cabina c'è un sottile albero che dovrà essere pieghevole, come si vede dalle foto della barca in navigazione.

quindi sto procedendo alla sua realizzazione che non è semplicissima...Infine, pur avendo scelto di non mettere il tendalino che si vede in tutte le foto perché nasconderebbe completamente la cabina, sto preparando tutta la struttura che serve per sorreggerlo e che, per bontà della Dean's Marine, è previsto dal kit anche se con spiegazioni molto fumose.

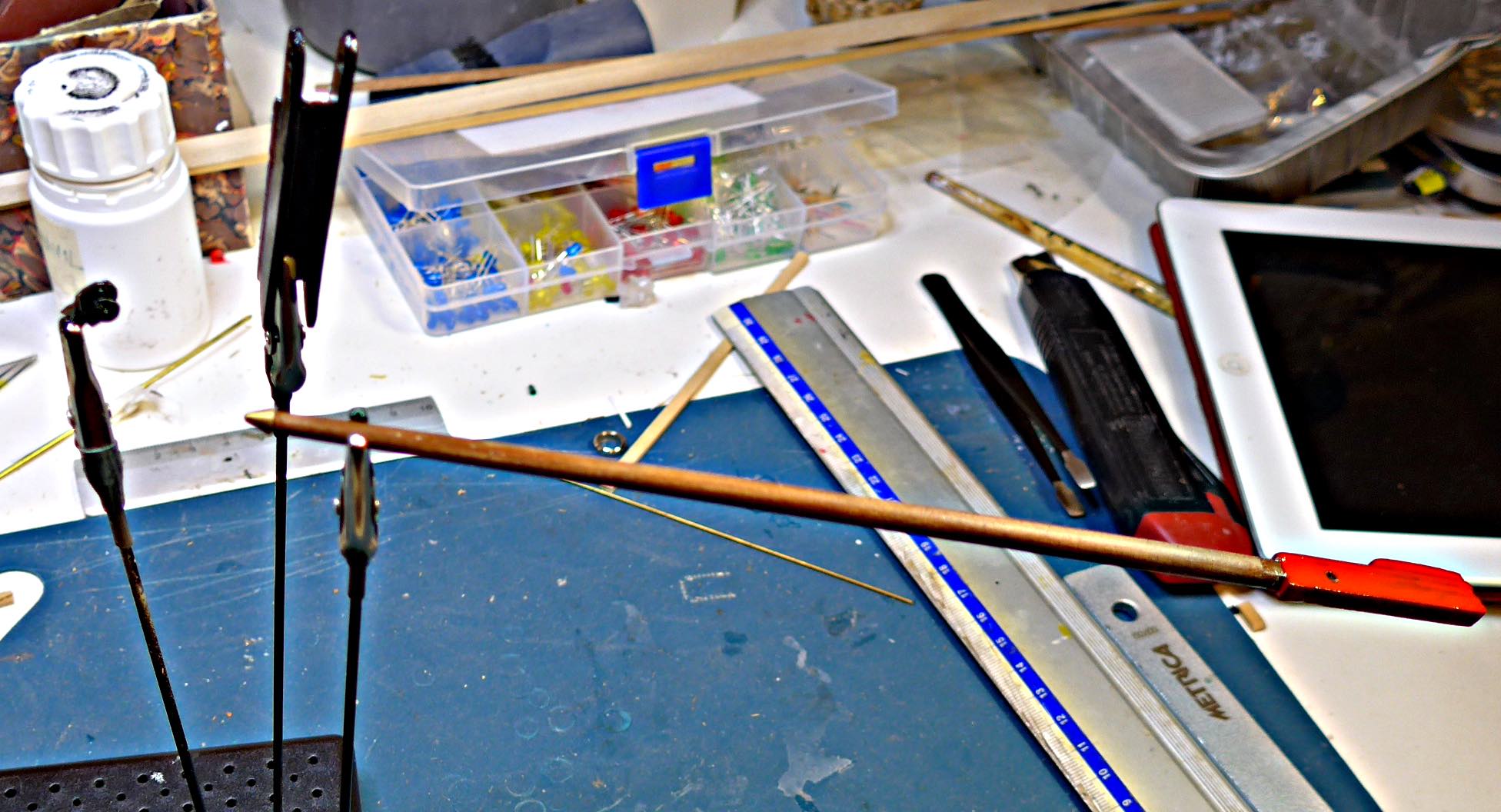

albero & suoi componenti

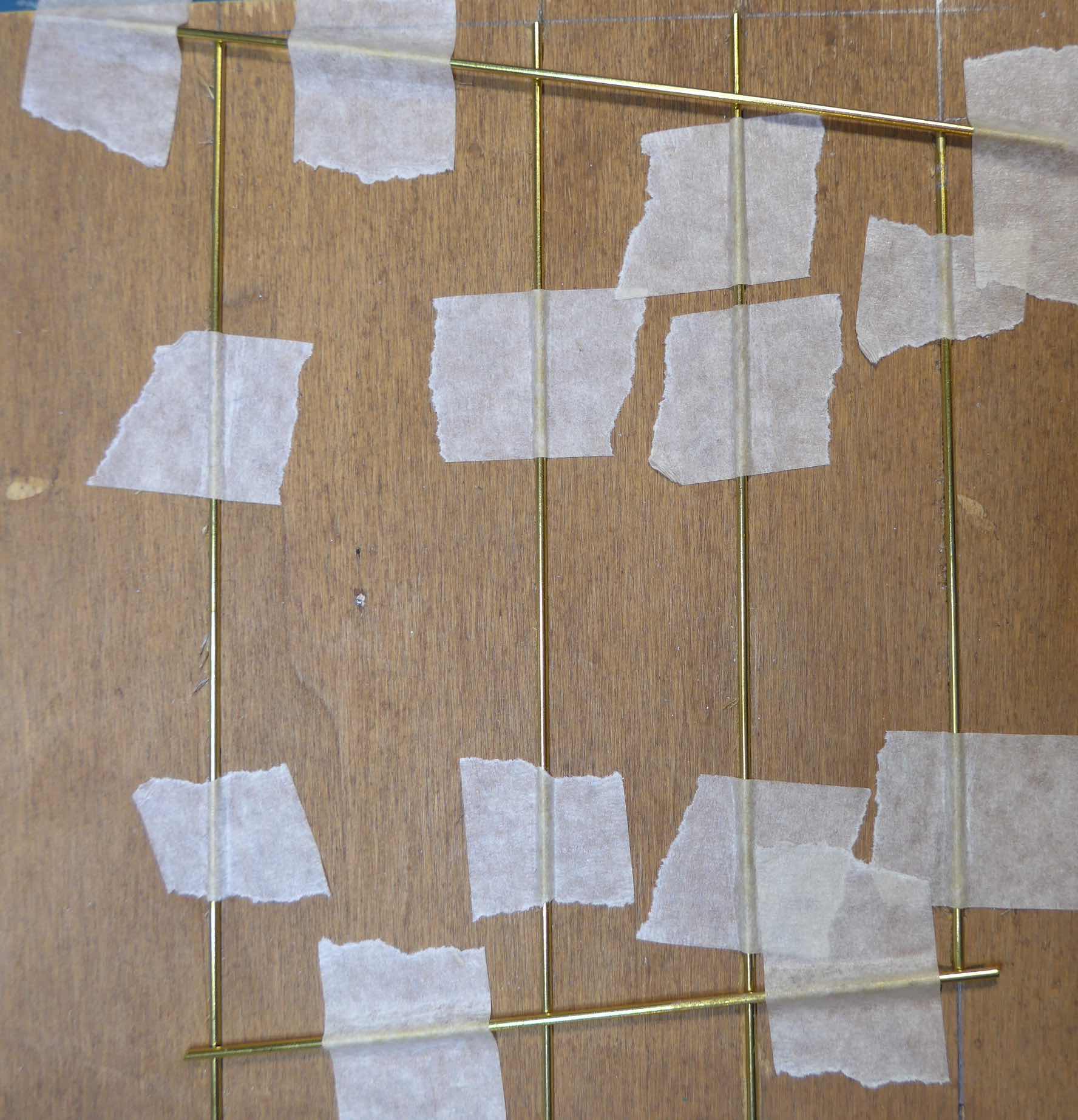

struttura parziale di un tendalino pronta per la saldatura
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 25/04/2023, 23:47

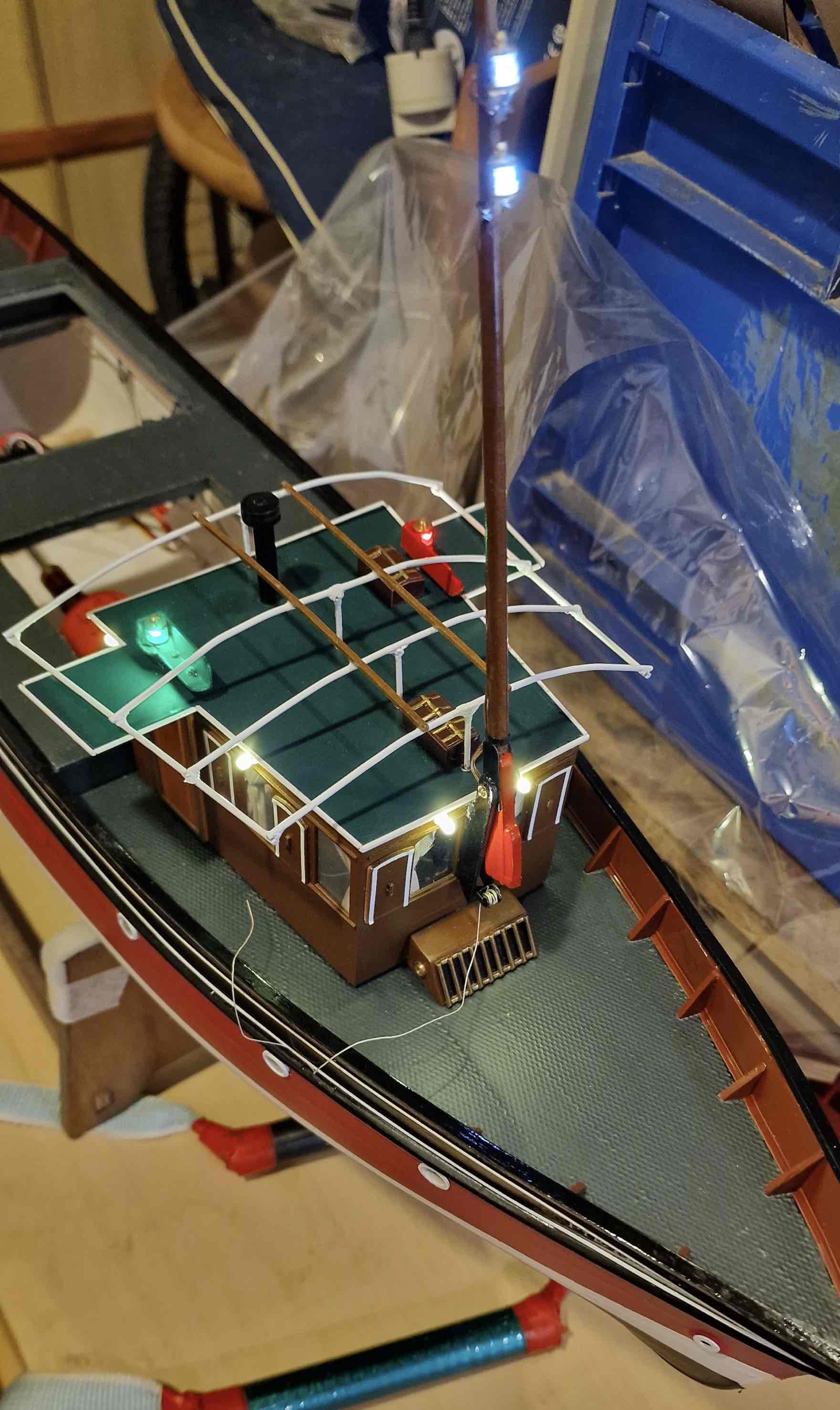

Ed ora l'albero pieghevole è quasi terminato, devo solo saldare i cablaggi dei led, eseguire la verniciatura trasparente e infine completare le manovre, ma il più è fatto.

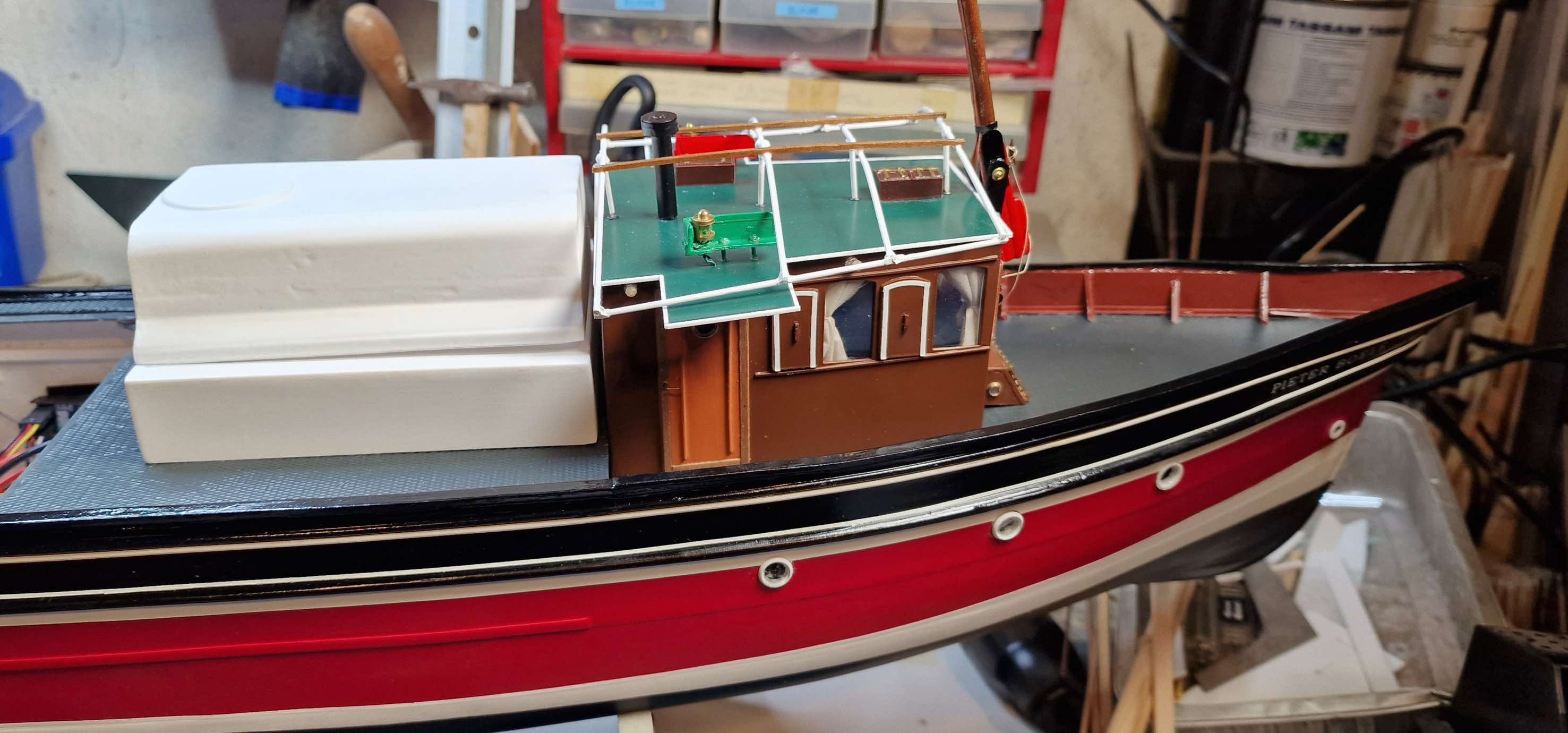

Anche il telaio del tendalino sulla cabina è quasi terminato; l'ho reso estraibile per maggiore comodità durante le operazioni di estrazione della cabina, inserendo i piedini che poggiano sul tetto dentro ad altrettanti rivetti. Ecco come si presenta attualmente, anche questo elemento andrà verniciato ma non metterò alcun tendalino per altro non previsto dal kit, per avere una visuale completa della cabina.

Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 03/05/2023, 16:55

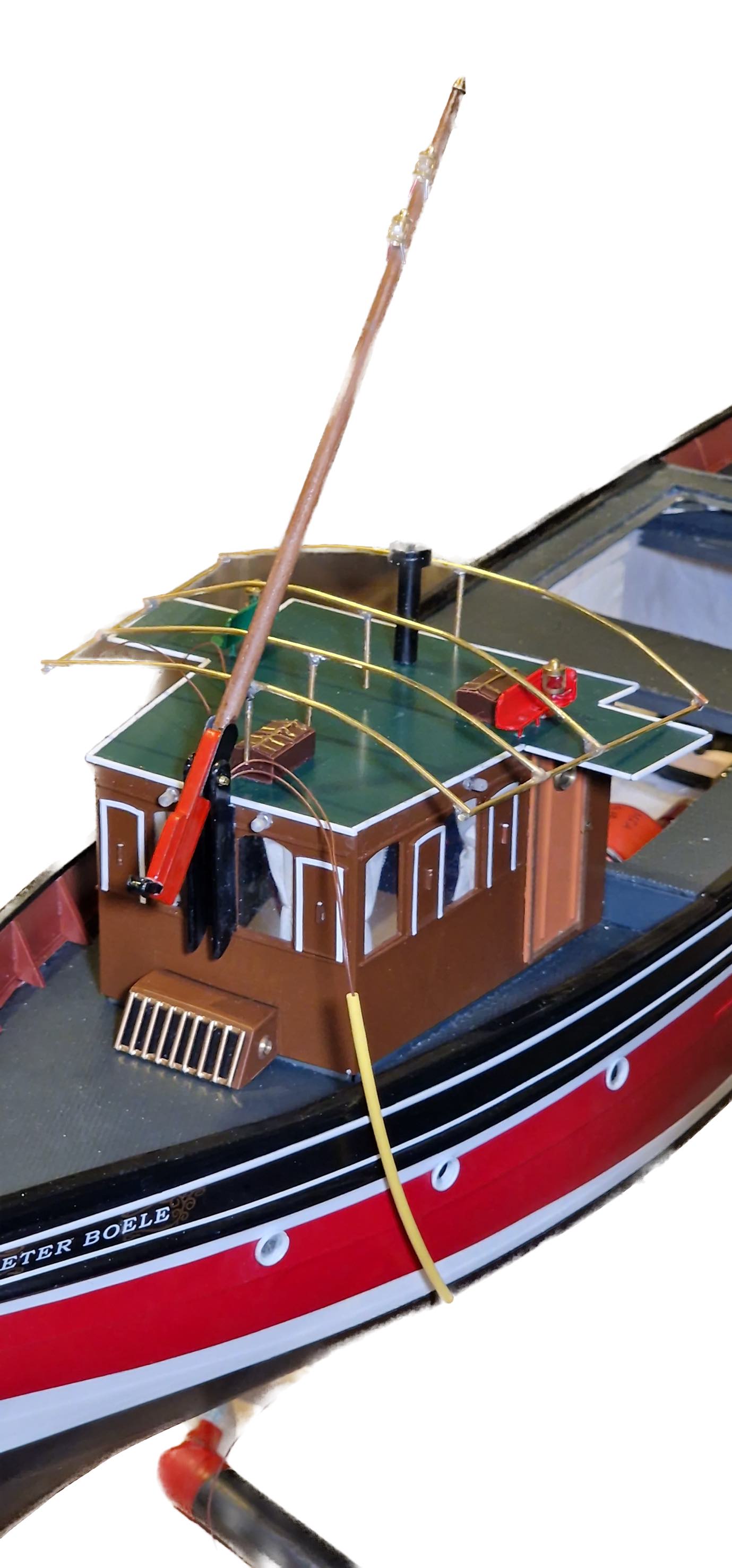

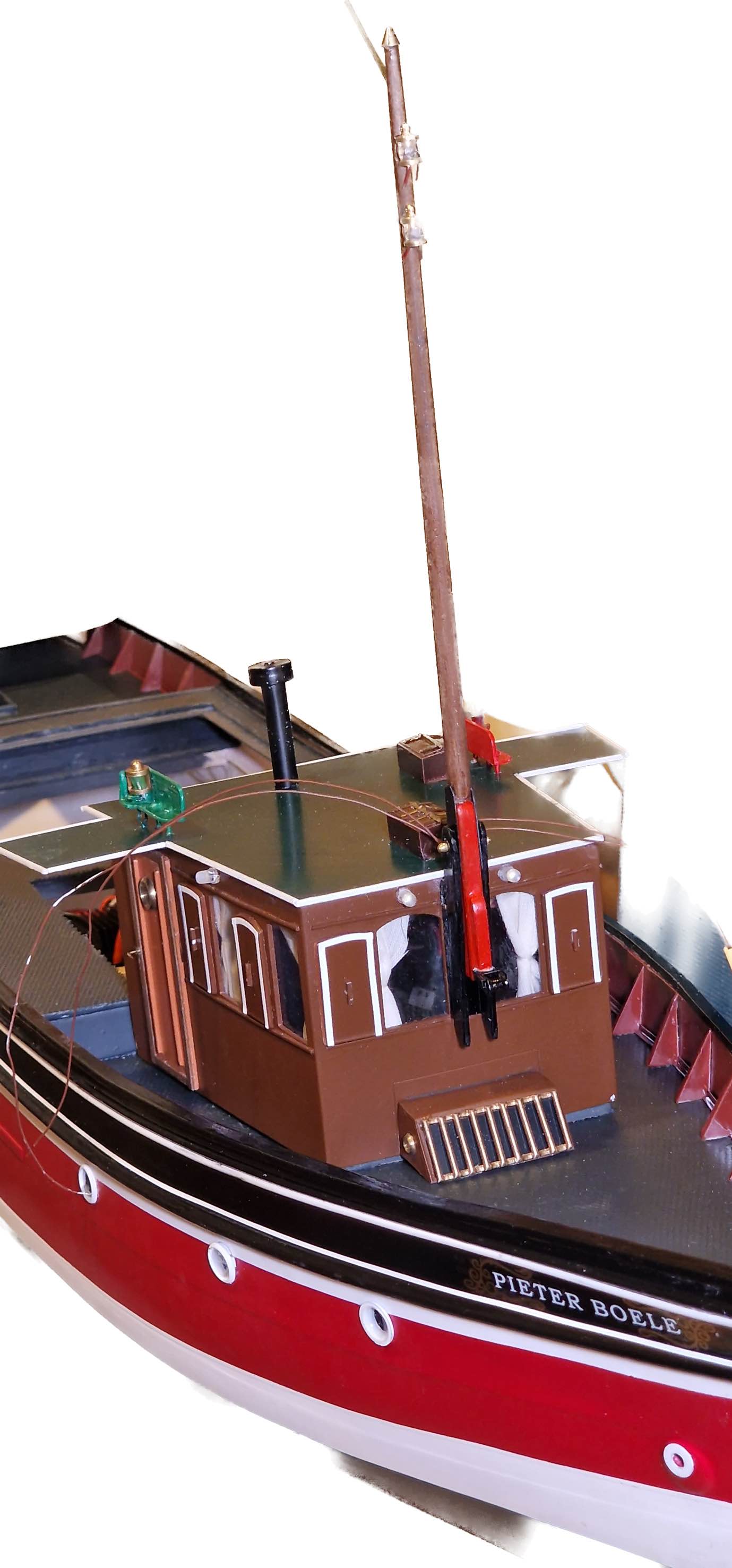

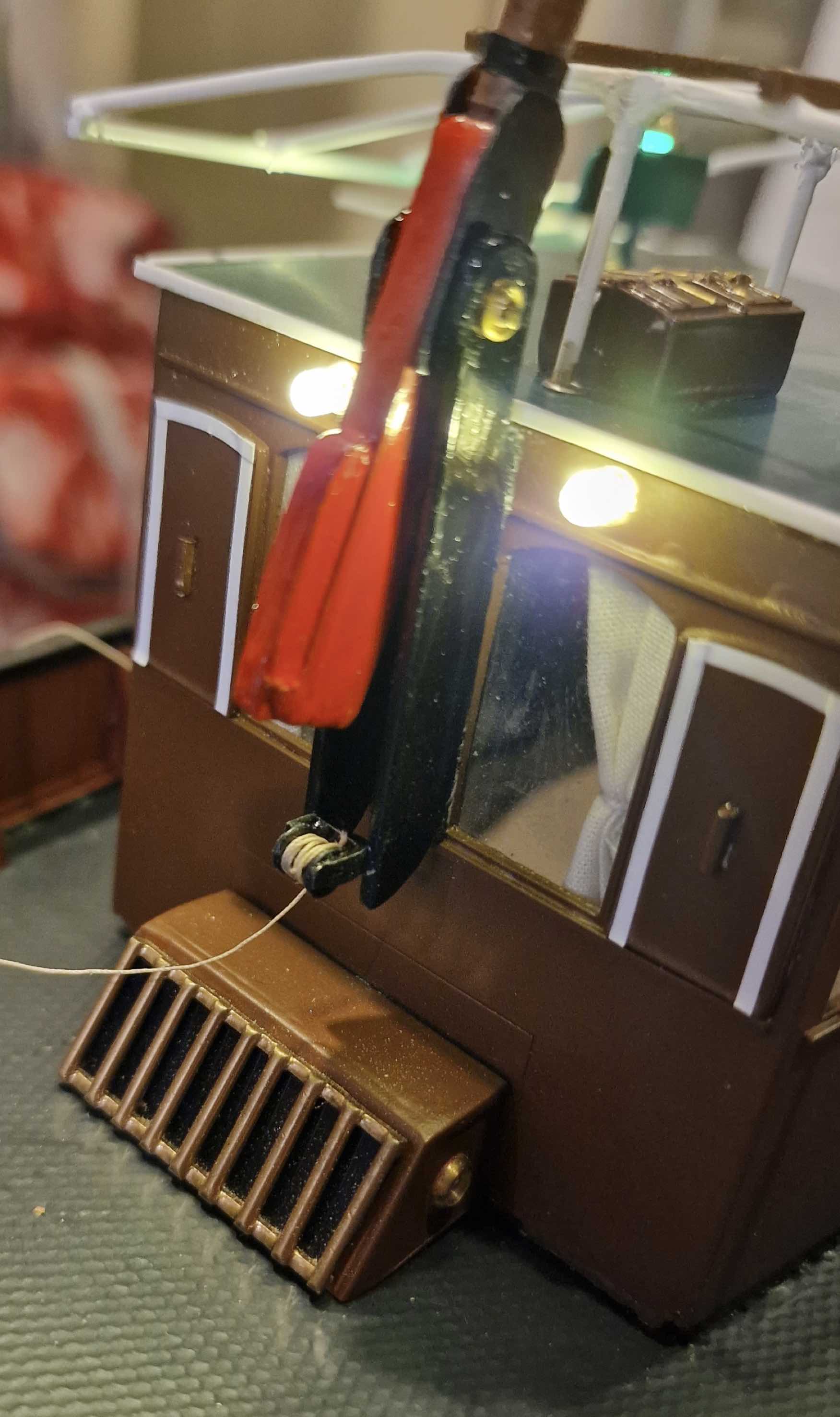

Il telaio del tendalino è ora verniciato con acrilico spray satinato, i collegamenti alle luci dell'albero completati. Osservando bene alcuni particolari delle foto della nave vera e, in particolare un filmato su YouTube, ho isolato un fotogramma dove si evince la collocazione del piccolo verricello posto sul piede dell'albero, cosa che, ovviamente, sul piano di costruzione non è indicato. Ho provveduto quindi a correggere la sua posizione senza provocare grossi danni... :mrgreen:

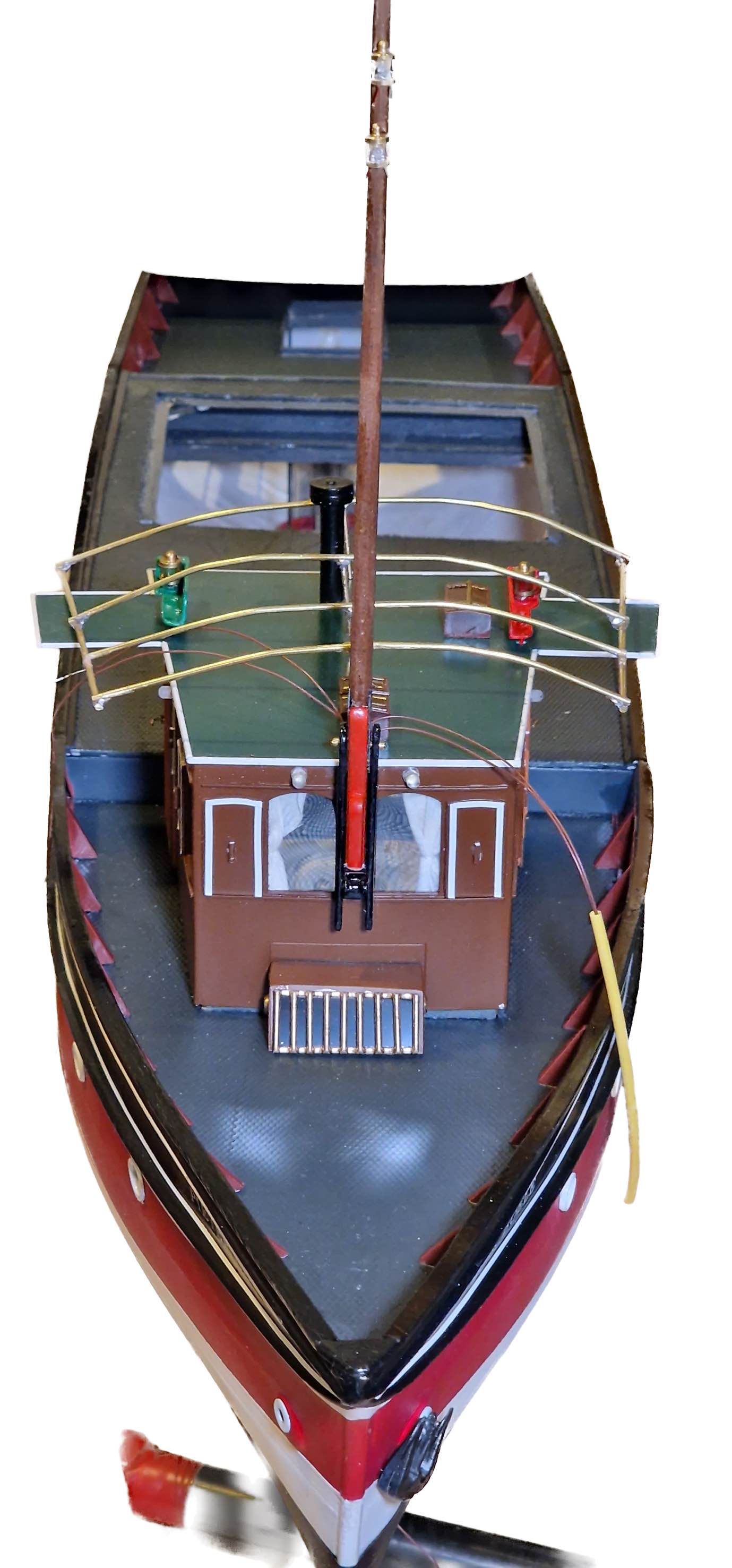

Telaio del tendalino e luci albero completati
verricello piede albero riposizionato

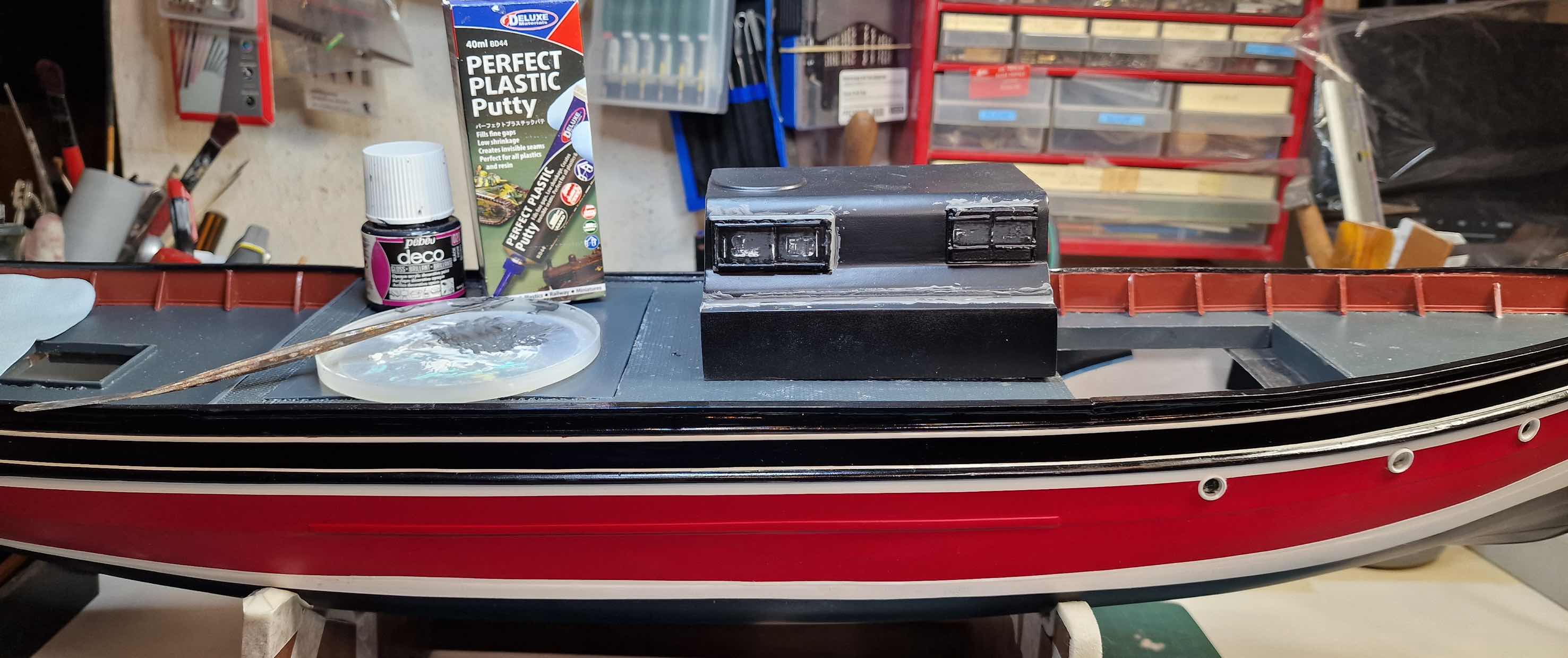

Ho iniziato a costruire il locale caldaia: come si vede dalla prima foto, la superficie è piuttosto disomogenea, quindi ho utilizzato un nuovo stucco per plastica che somiglia allo stucco per legno o muro, quindi molto facile da stendere da carteggiare e da pulire con semplice acqua e, per di più si può colorare aggiungendo qualche goccia di colore acrilico ad acqua.

Locale caldaia dopo l'assemblaggio
Locale caldaia con una prima verniciatura e correzioni con stucco per plastica
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 06/05/2023, 22:09

Prova accessori del fumaiolo. Anche in questo caso occorre autocostruire quasi tutto con l’aggravante che il piano di costruzione è carente. Bisogna affidarsi alle numerose foto che si trovano sul web, quindi, tirando le somme tra foto, disegni approssimativi e manuale con istruzioni confuse e spesso sbagliate, armandosi di pazienza infinita, qualcosa alla fine esce fuori… :twisted: :mrgreen:

Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda Francesca » 08/05/2023, 22:26

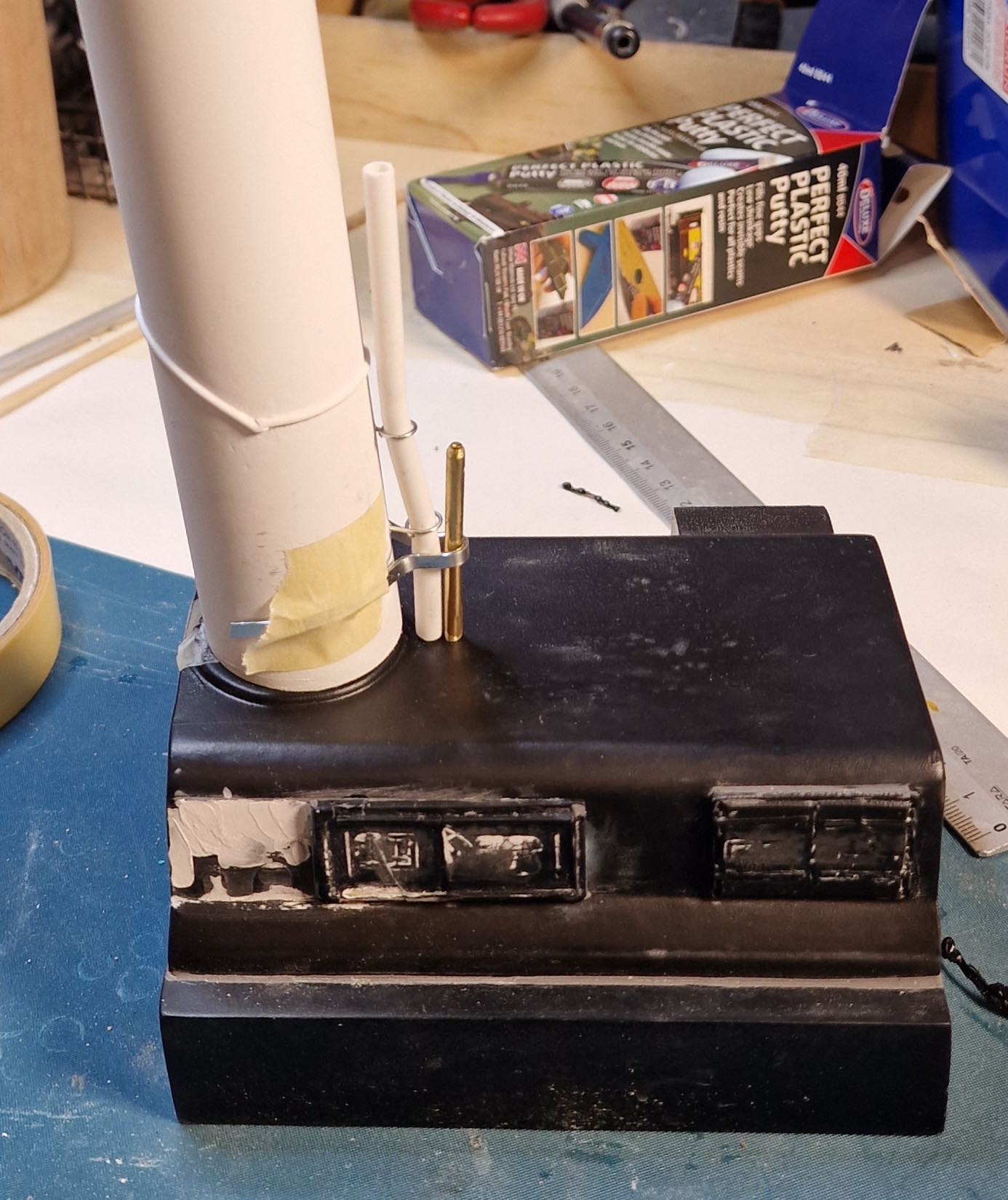

Continuo con esperimenti per la realizzazione della caldaia, del fumaiolo e del fischietto per il quale ho utilizzato un tubetto di ottone da 3 mm sul quale ho eseguito il taglio smussato con una limetta, controllando il tutto al microscopio :geek: Ho rifatto ( da rifinire) il tubo di sfiato del vapore in plastica e la finta cerniera di inclinazione del fumaiolo. Il tutto, per ora, è solamente appoggiato sul tetto del locale caldaia. :mrgreen:

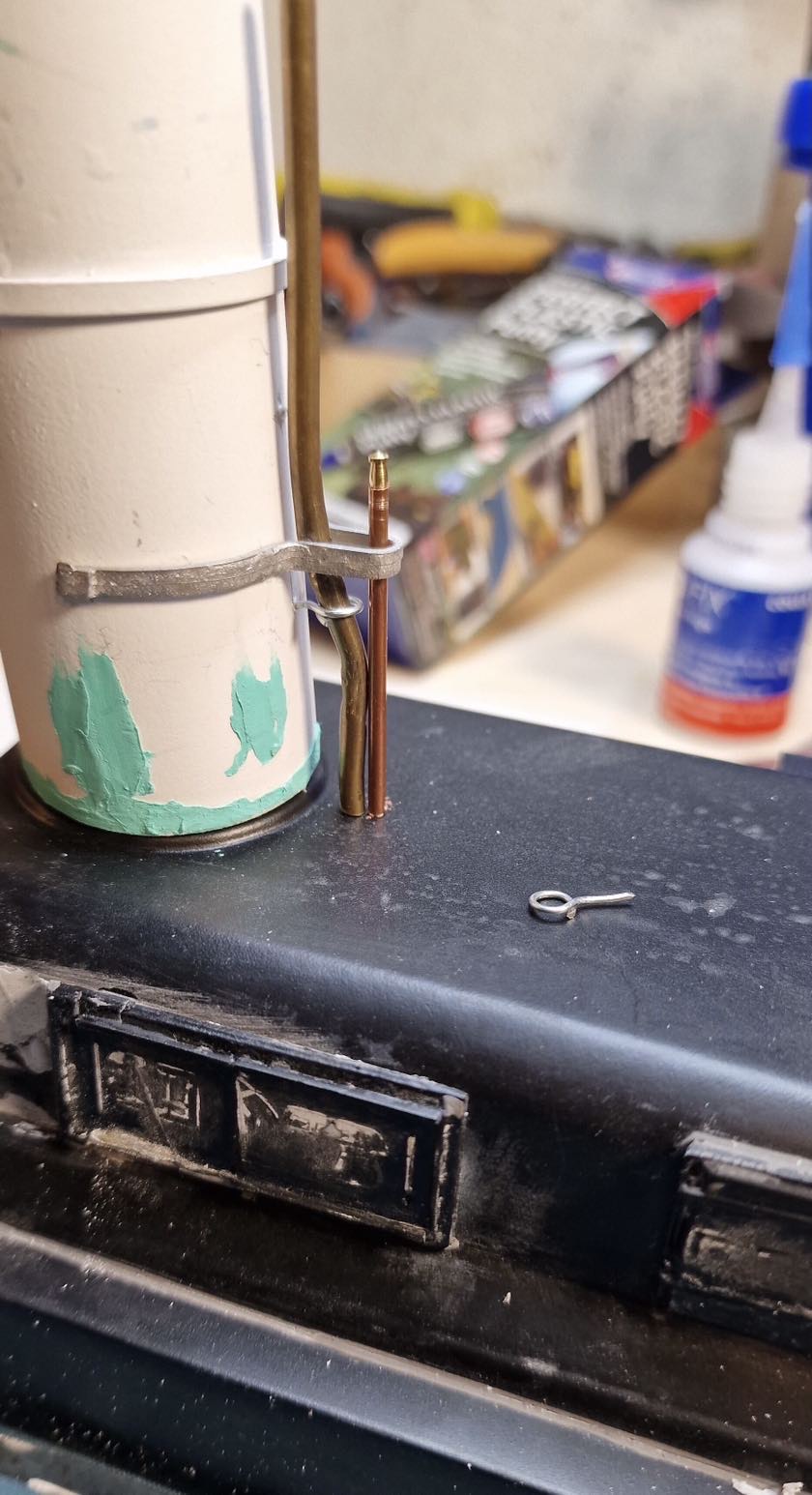

Insieme del fumaiolo con tubo (in plastica) per lo sfiato del vapore e il fischietto con tubetto di ottone

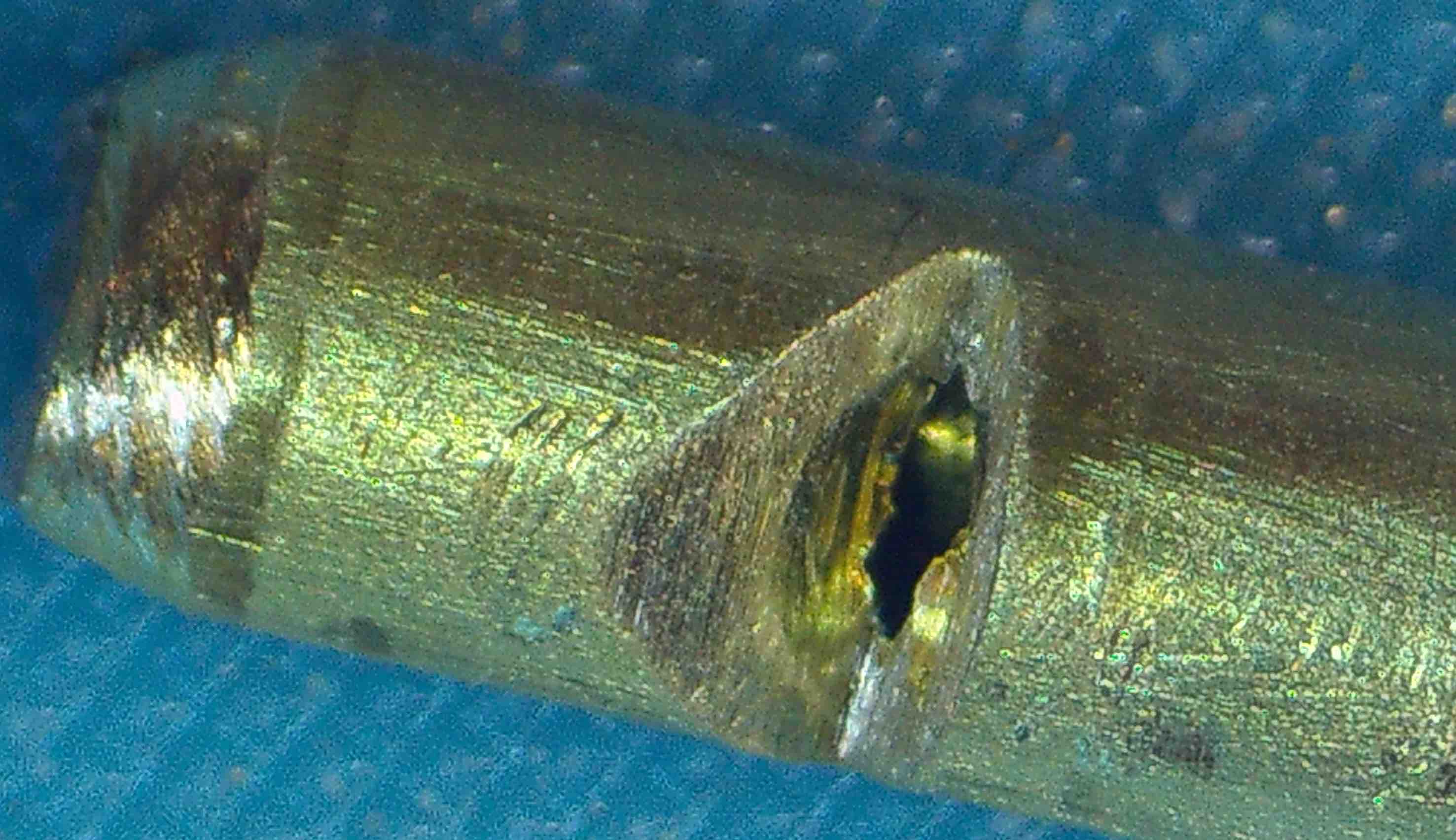

Fischietto al microscopio

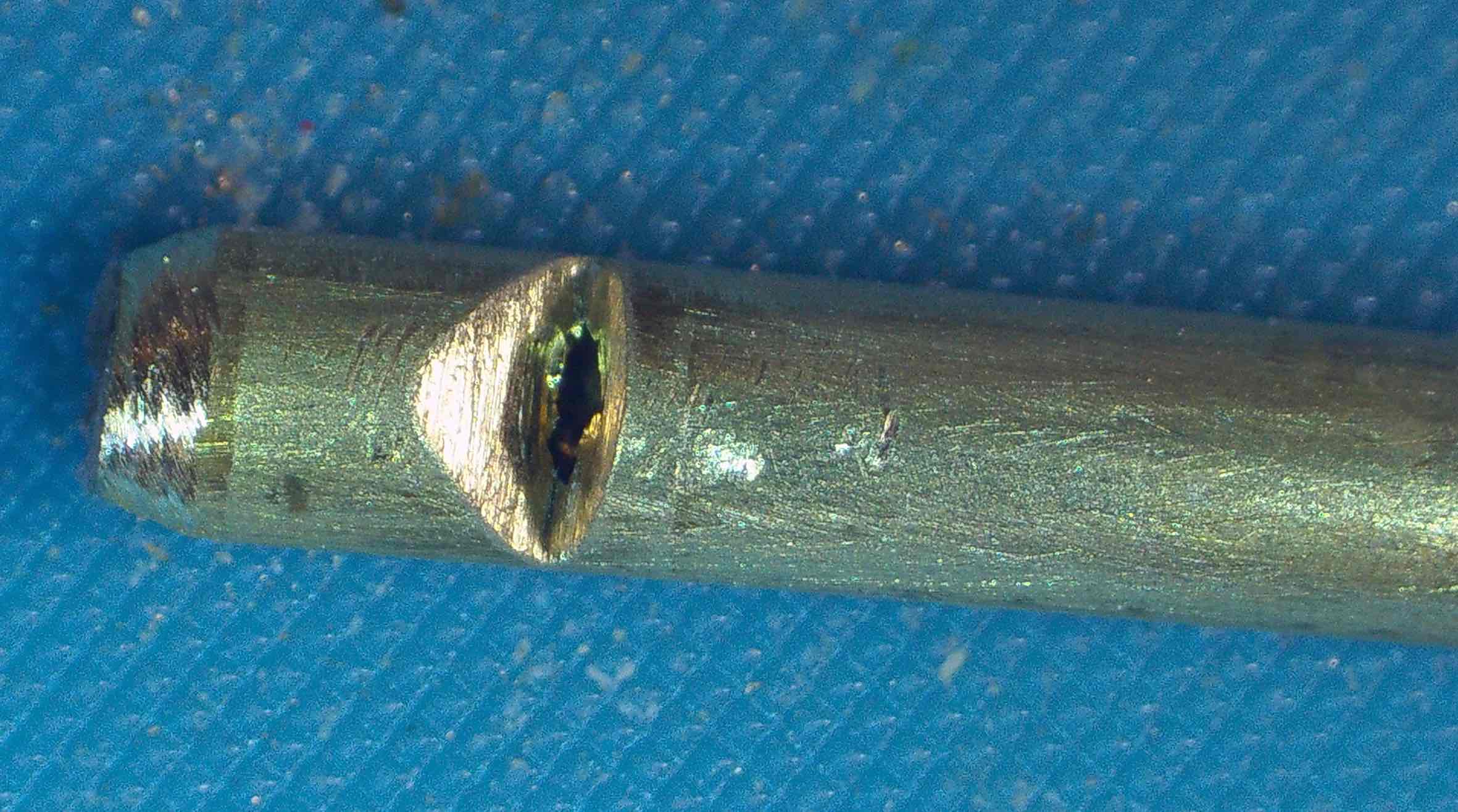

Taglio con smusso del fischietto ingrandito al microscopio
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Dean's Marine - Pieter Boele

Messaggioda alberto » 10/05/2023, 16:00

Grande Francesca!!!

Ma il fischio, fischia? :lol:

A presto!!! ;)
