Lord Nelson Tug 37'

[Calafuria]

Ciao Franci.....quello nero è uno stucco epossidico nero per carrozziere, nn utilizzo più stucco tipo Francese perchè debole e soggetto ad umidità.

Incollaggio della coperta di compensato da 3mmm ....sempre in dotazione e pretagliato

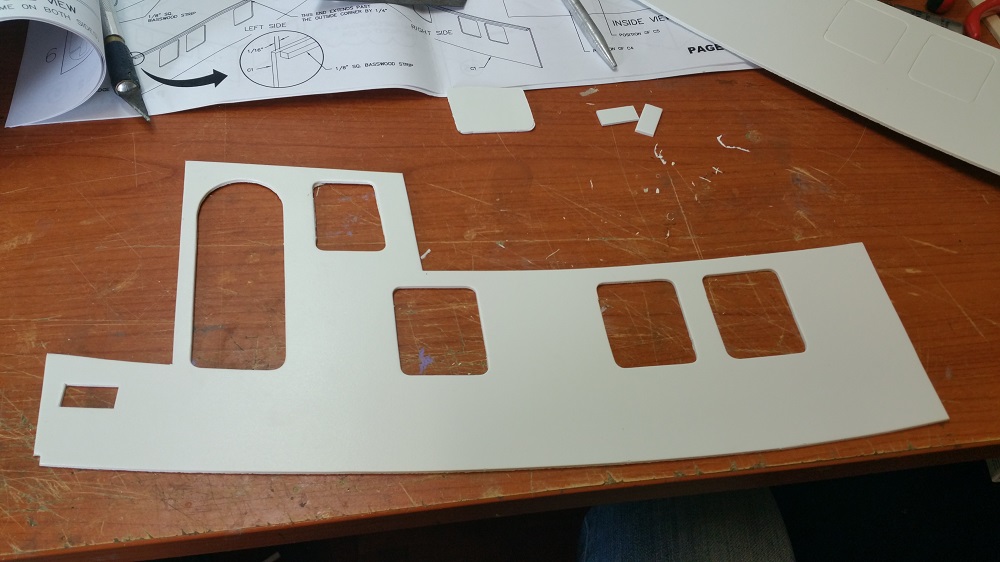

Per il momento lo scafo può attendere, così mi dedico all'articolate sovrastrutture..........sempre tutte in forex

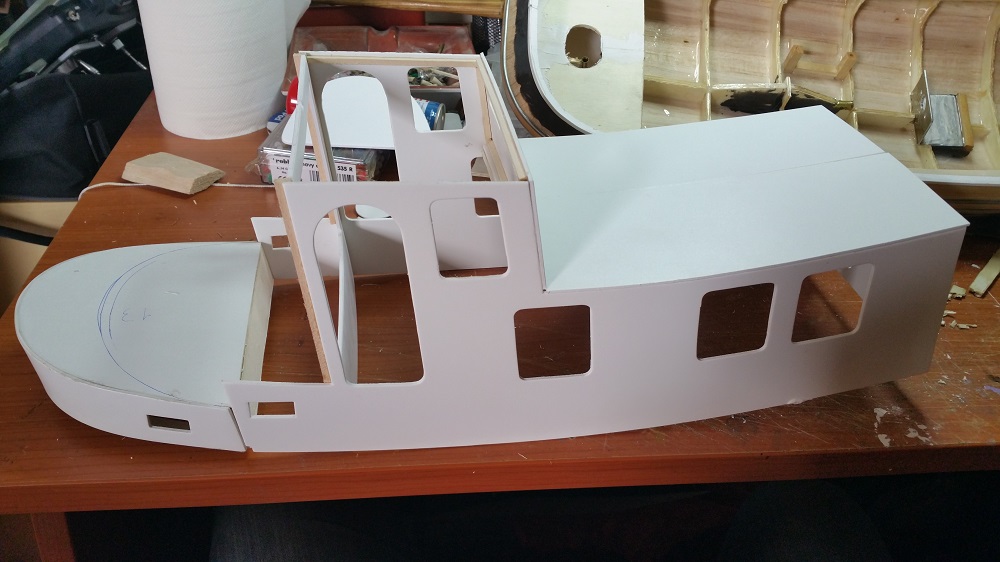

La cabina è formata da due pezzi, la prima superiore che comprende tutta la struttura e la cabina di pilotaggio, la seconda la parte bassa dove si troverà cucina e salotto.....premetto....le due parti verranno incollate per renderle un unico blocco ma ma ma ma....tutti gli interni, allestimenti, luci , vetri e finestre, accessori dovranno essere montati prima di verniciare la cabina esterna.....che lavoro de merdddd.

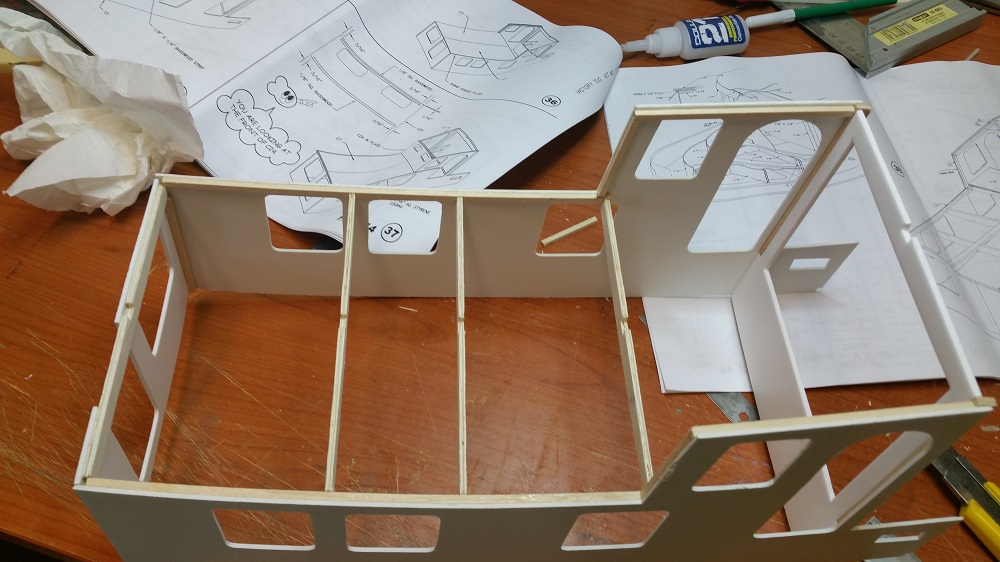

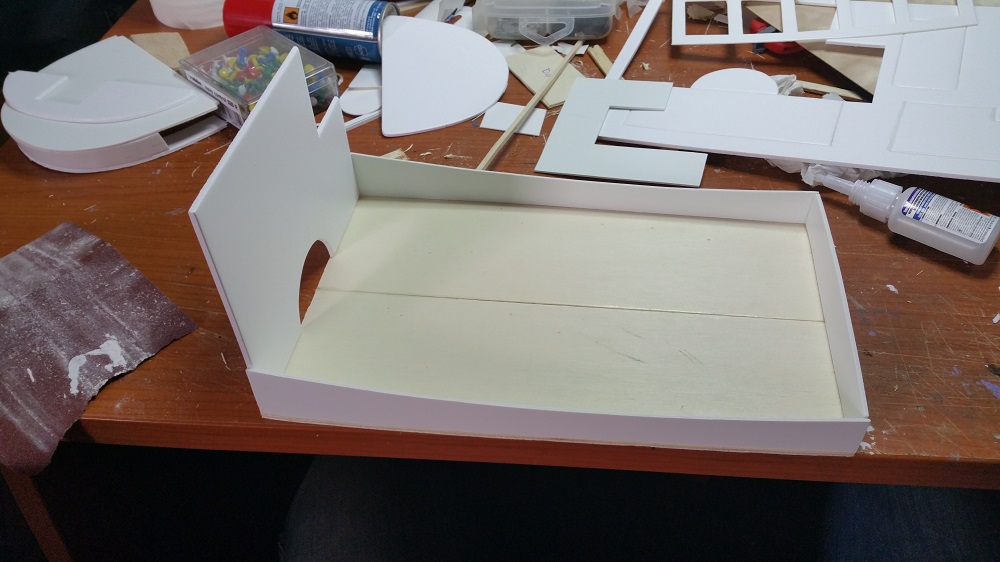

Struttura bassa della cabina


[Calafuria]

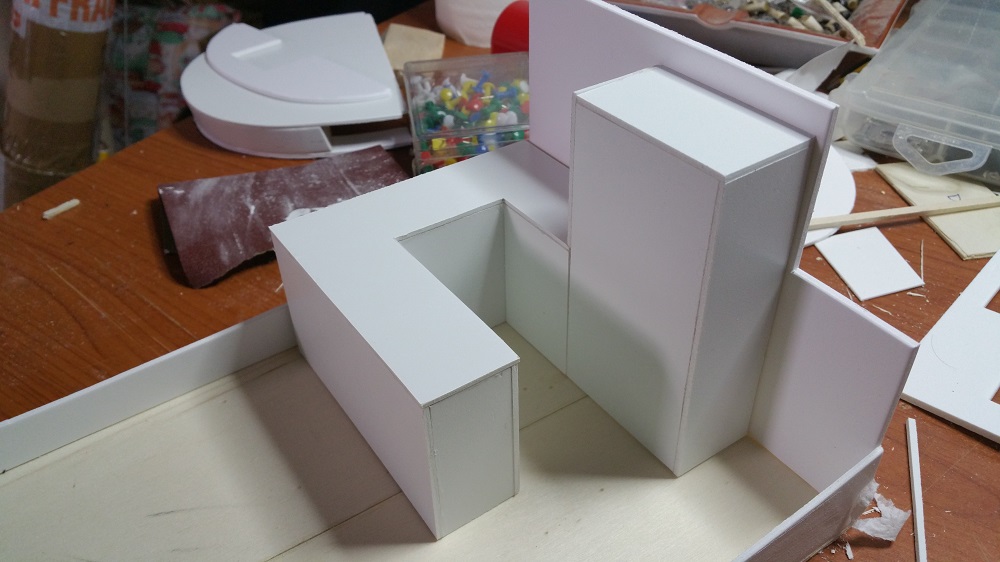

Costruzione della struttura della cucina

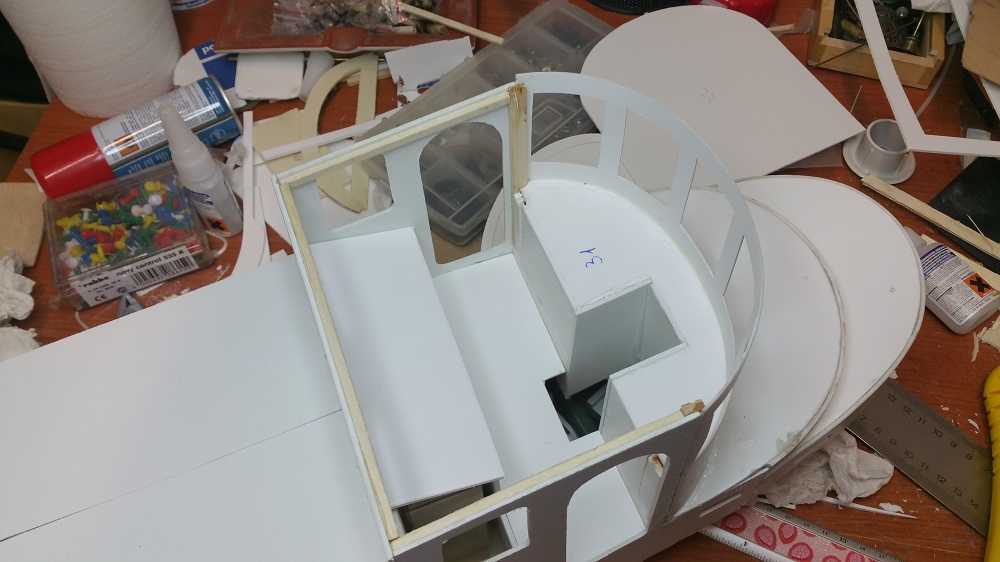

Costruzione dei componenti della cabina di pilotaggio


Rivestimento delle murate interne con strato di forex opportunamente sagomato.....fuori programma ...non considerato nelle istruzioni di montaggio



[Francesca]

W.I.P. molto interessante , lo sto seguendo attentamente

[Calafuria]

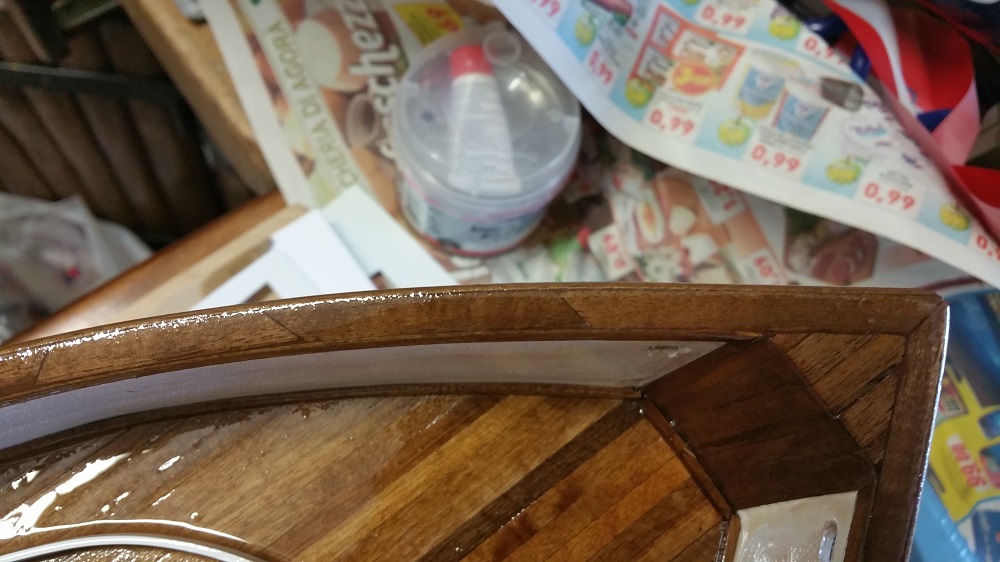

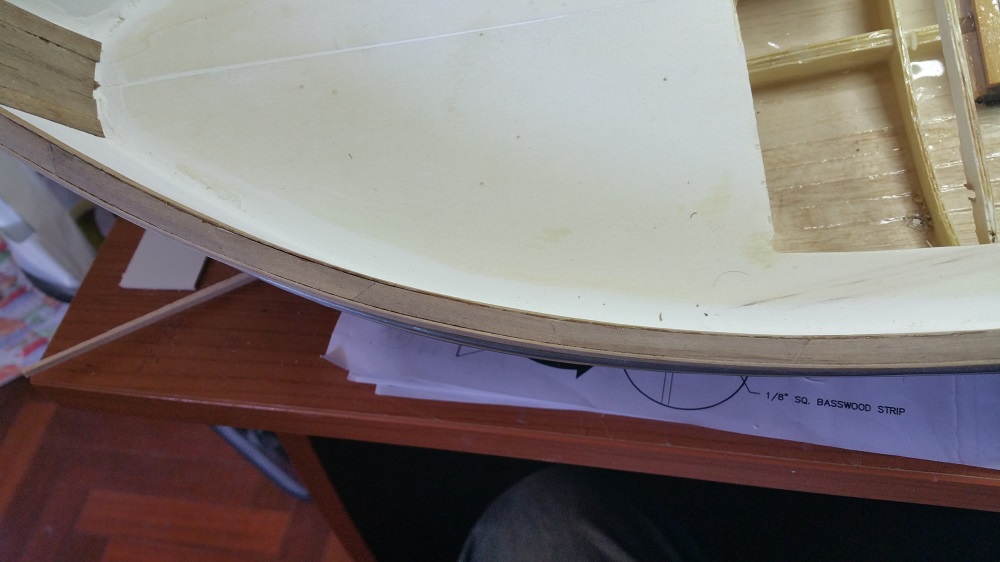

Rivestimento superiore delle murate con listelli opportunamente sagomati ed incollati

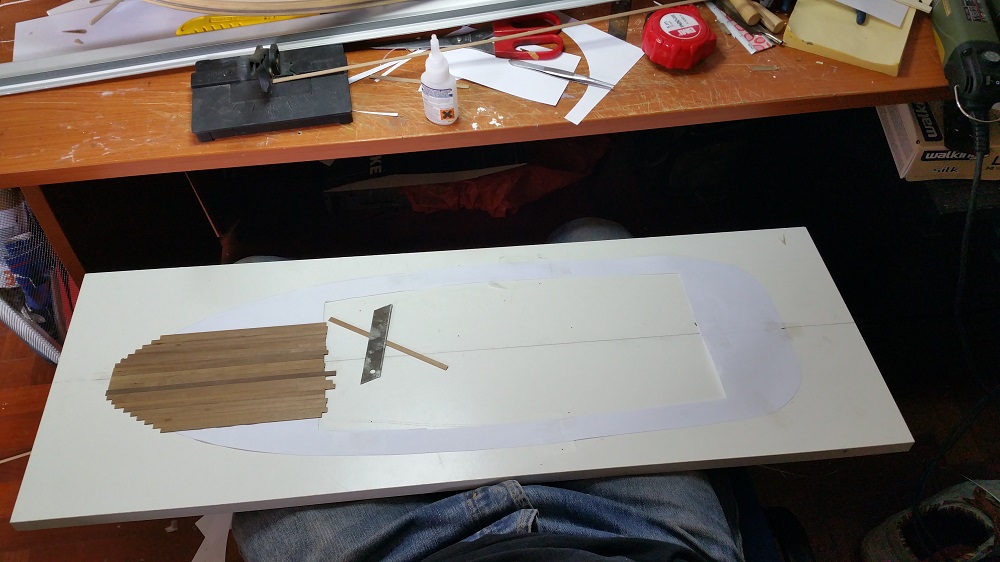

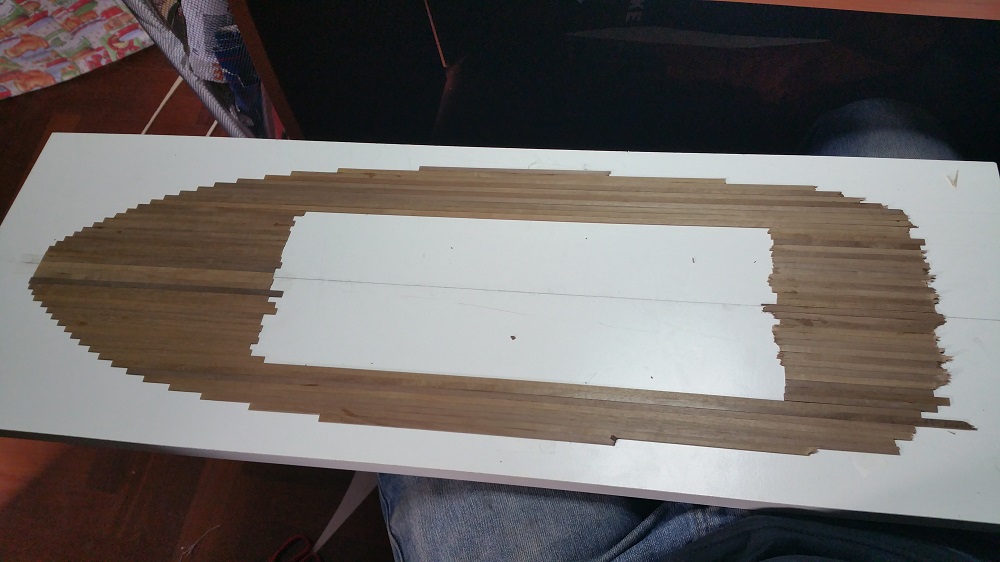

Per il rivestimento del ponte ho preferito copiare la sagoma del ponte stesso con della semplice e sottile carta per stampante, dopo di chè ho cominciato a listellare la sagoma con listelli di noce da 4mm.........

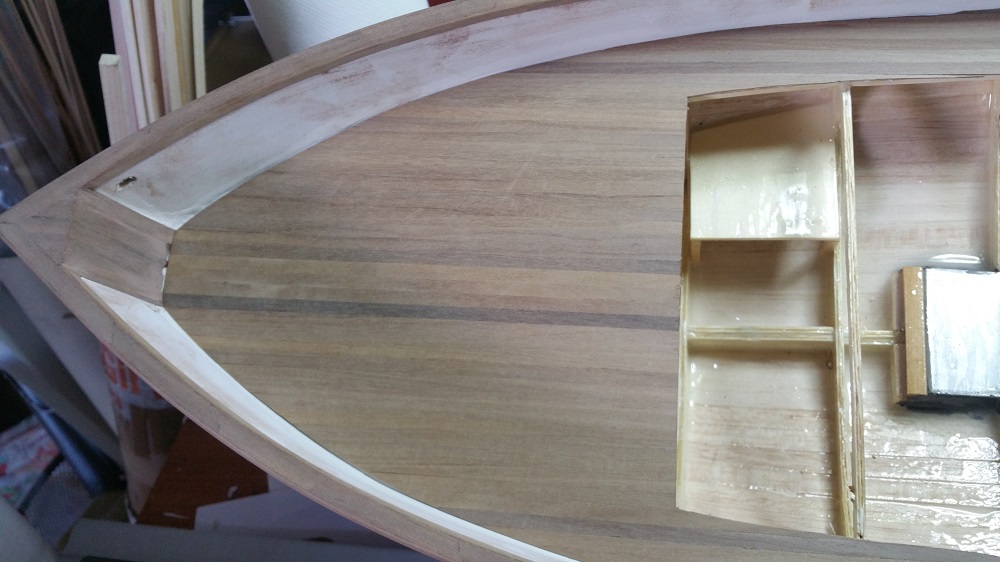

Una volta finita la listellatura è bastato girare dal rovescio e ritagliare a sagoma con forbicioni....e questo è il risultato.



[Calafuria]

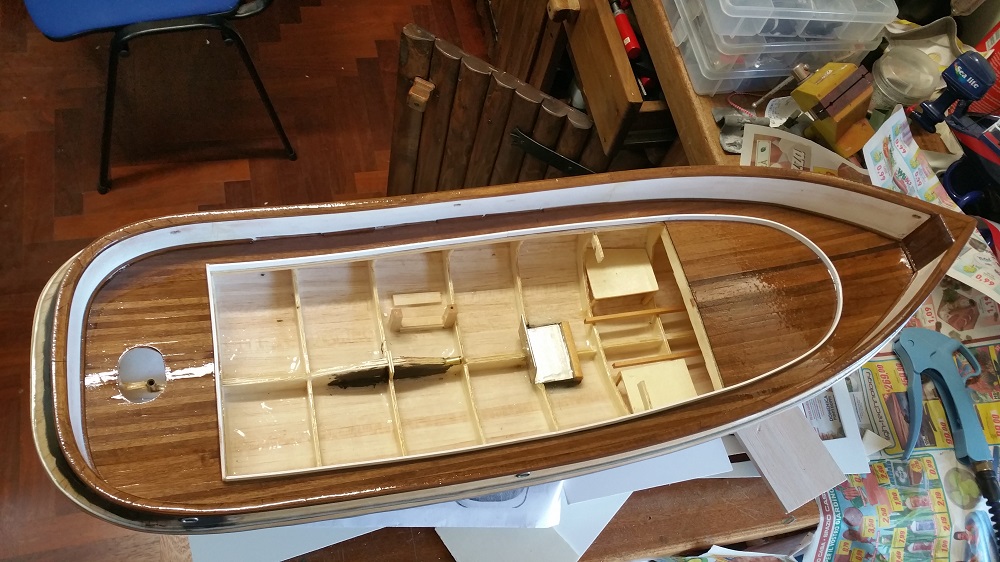

Adesso una bella mano di resina su tutte le superfici in legno che soggette all'umidità

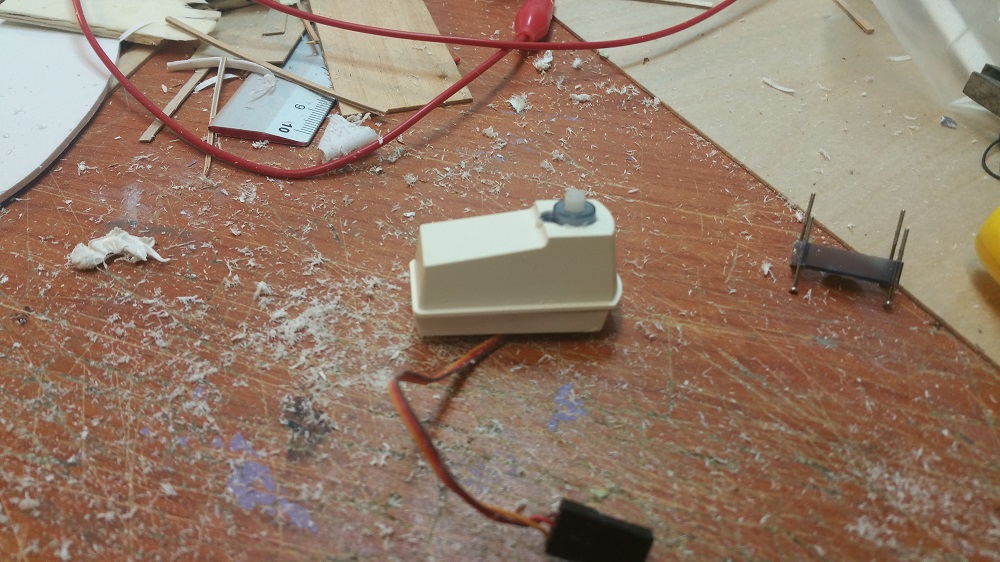

Aspettando che la resina faccia il suo corso, mi sono sbizzarrito a cannibalizzare un micro servo per farlo entrare dentro il guscio del radar.........



.

Per il momento mi fermo qui......a presto amici.

[alimurimeta]

Ottimo lavoro Calafuria, la scelta dello stucco da carroziere non ti deluderà. Per i miei modelli lo uso da qualche anno e non mi ha mai dato problemi di lesioni e screpolature.
Buona l'idea di montare un microservo per la rotazione del radar
Seguo lo sviluppo del cantiere con attenzione ed interesse.
Saluti

[Francesca]

Scusami Franci: un'osservazione, anzi tre, sul rivestimento del ponte.
1- Come mai non hai fatto la calafatura? Le tavole dei ponti tra di loro sono sempre calafatate e, quando il legno è a vista, come nel tuo caso, tra una tavola e l'altra, si vede sempre una fuga nera o grigio scuro, cosa che facciamo con vari sistemi: dal cartoncino al filo, allo stucco nero, al semplice segno di matita morbida sugli spessori dei listelli.
2 - il tuo modello riproduce una barca di 37 piedi che, convertiti in metri fanno poco più di 11 metri. Il ponte sarà un po' di meno. Effettivamente si possono trovare alberi di quell'altezza per tagliare le tavole per i ponti ma, normalmente sono molto più corte, tipo più o meno 2 metri. Quindi i listelli di rivestimento dovrebbero essere tagliati in scala e posati a corsi alternati.
3 -Ultima pulce: hai resinato il ponte che ora è lucidissimo. Immagino che lo carteggerai ma ti consiglio di trovare qualcosa che lo renda perfettamente opaco perché i ponti devono essere antisdrucciolo e non una pista di pattinaggio.

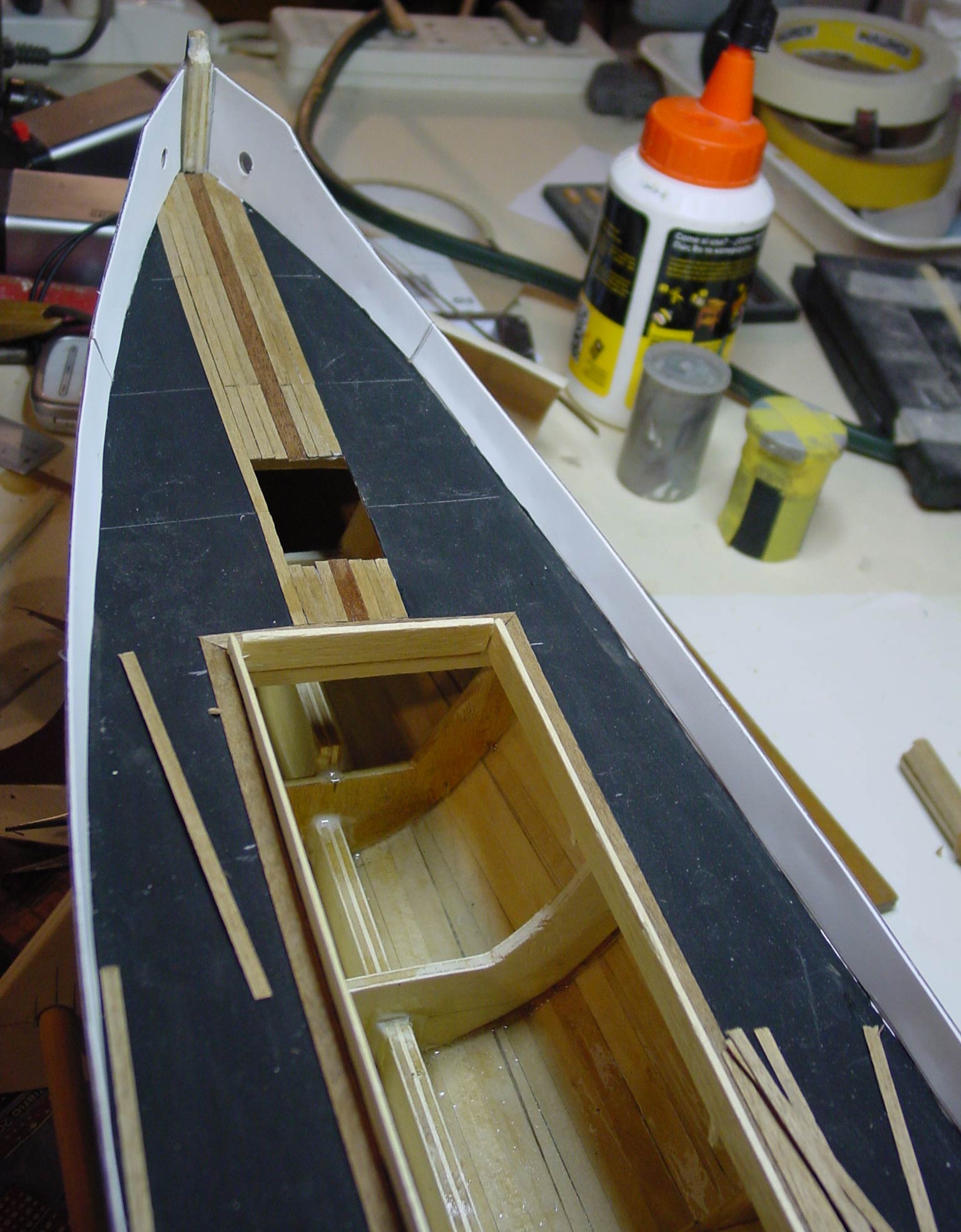

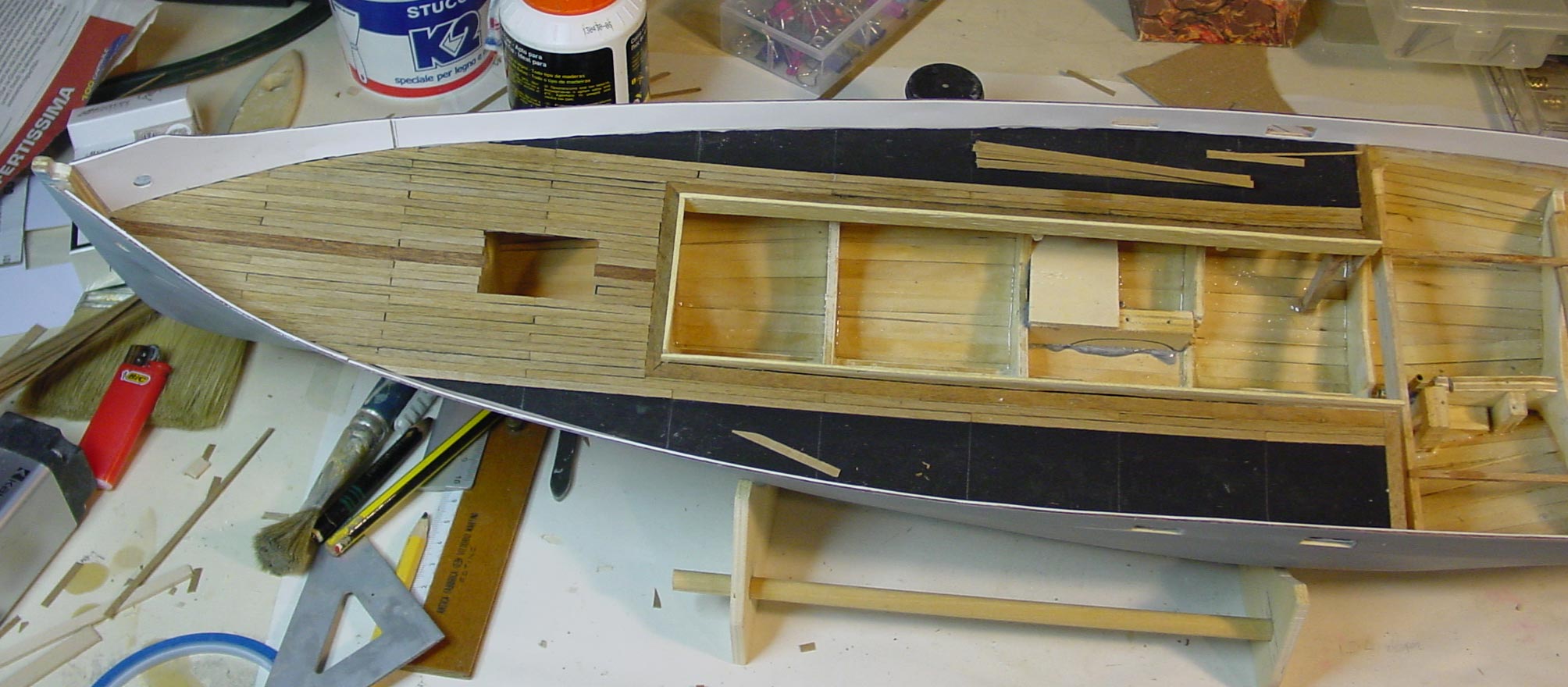

Sul mio Lechalas, per esempio, avevo dato una passata di colore acrilico nero sul ponte prima del rivestimento, (idea presa dal post di Alberto sull'Andrea Doria), poi colorato in nero con matita morbida gli spessori dei listelli, infine niente resina ma solo molte mani di olio per teak che impermeabilizza alla perfezione (si usa per i mobili da giardino) e rimane perfettamente opaco, come se non ci fosse niente.
download/file.php?id=3275
download/file.php?id=3276

Vedi che ti sto seguendo?

[Calafuria]

Tranquilla Francesca, tutto ciò che tu dici è vero e giusto, ma tu nn avere pretta per quanto riguarda la calafatura, che vedrai uscirà fuori prima o poi.....la resinatura del ponte è una scelta dovuta, nn voglio che se i listelli prendono acqua si rigonfino....come mi è già successo sul Calafuria, se ricordi bene sul timpano ho fatto la stessa cosa, resinatura ...scartavetratura,e olio per Tek in abbondanza.Il ponte del lord nelson adesso sarà scartavetrato e successivamente verniciato con vernice ad acqua opaco.
Si continua con i lavori, dopo avere scartavetrato lo scafo con carta abrasiva ed acqua, hodato una mano di fondo riempitivo di colore grigio.

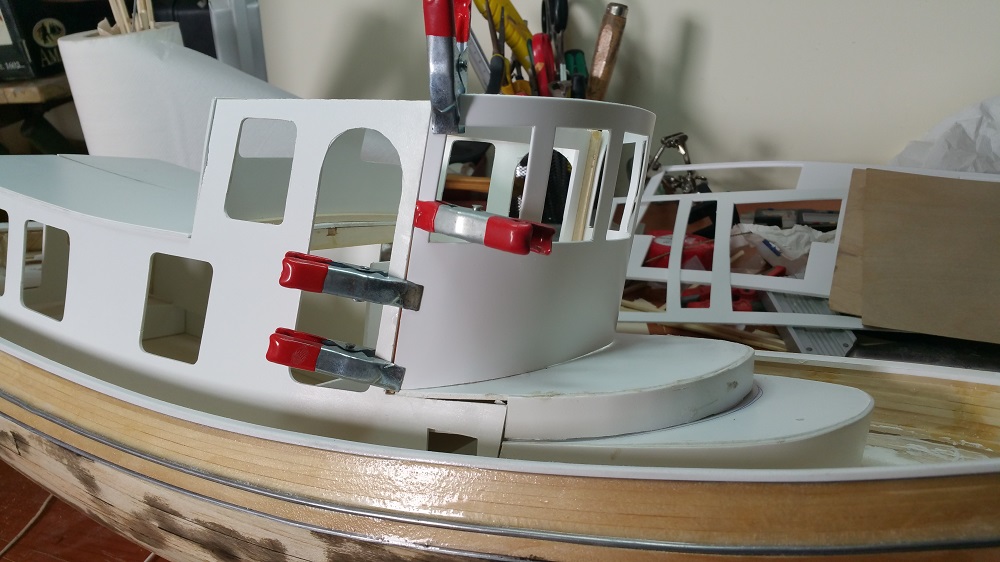

Prova detta del MATRIMONIO.....tra scafo e tuga

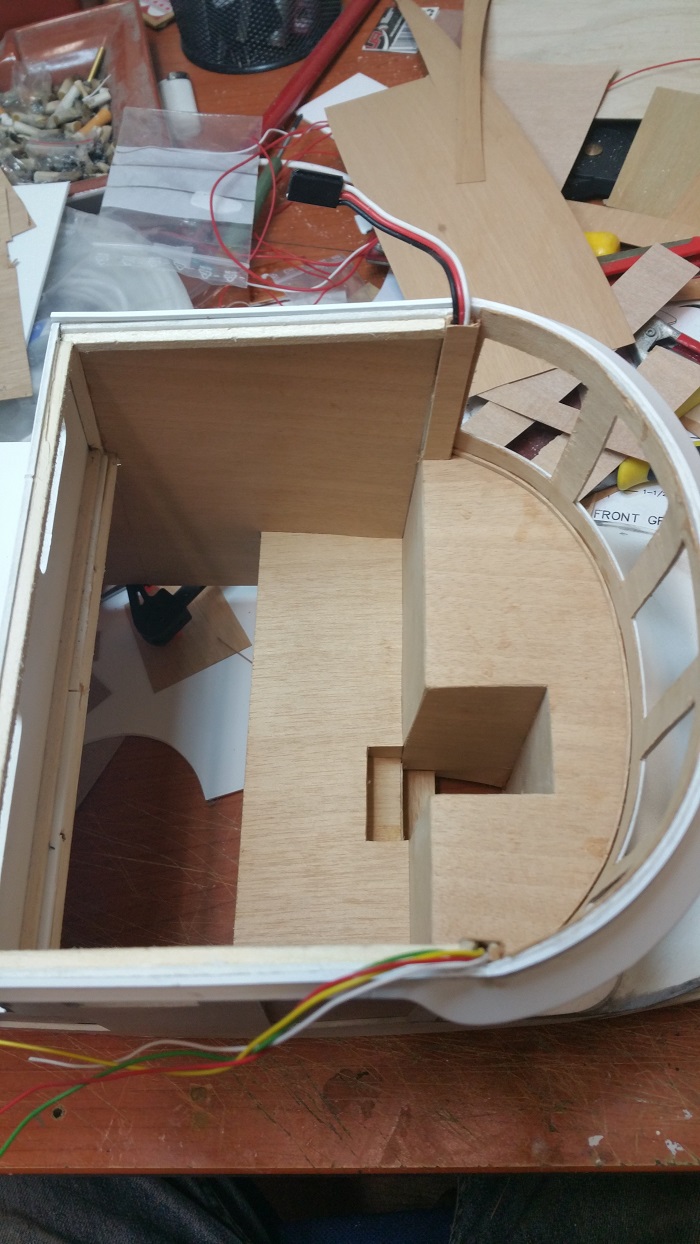

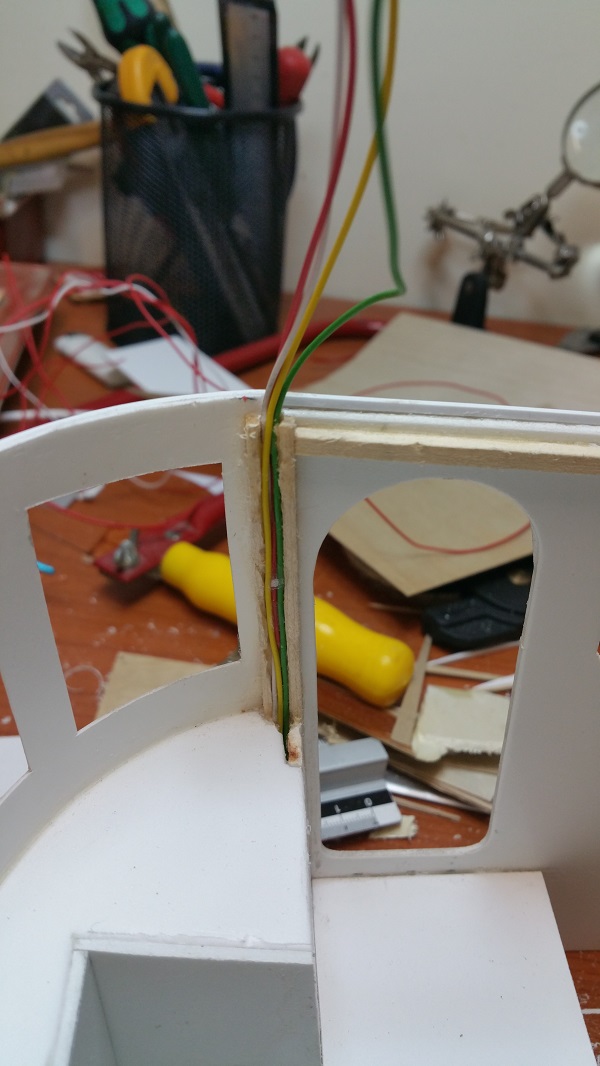

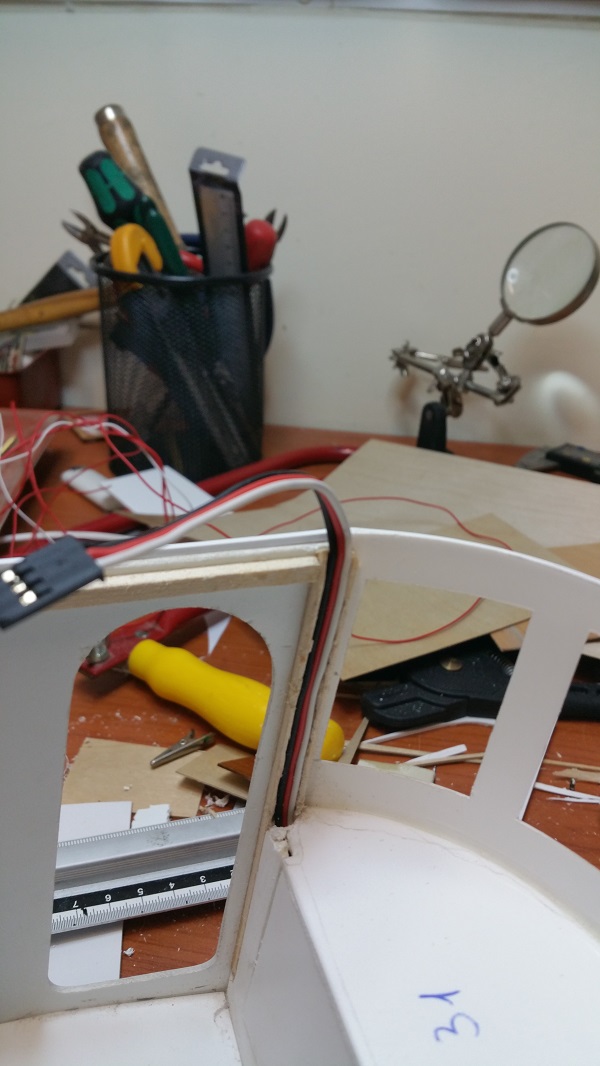

Per far arrivare le alimentazioni delle luci di via sul tettuccio e i fili di alimentazione per il radar dinamico,ho dovuto far passare i fili all'interno della cabina di pilotaggio.

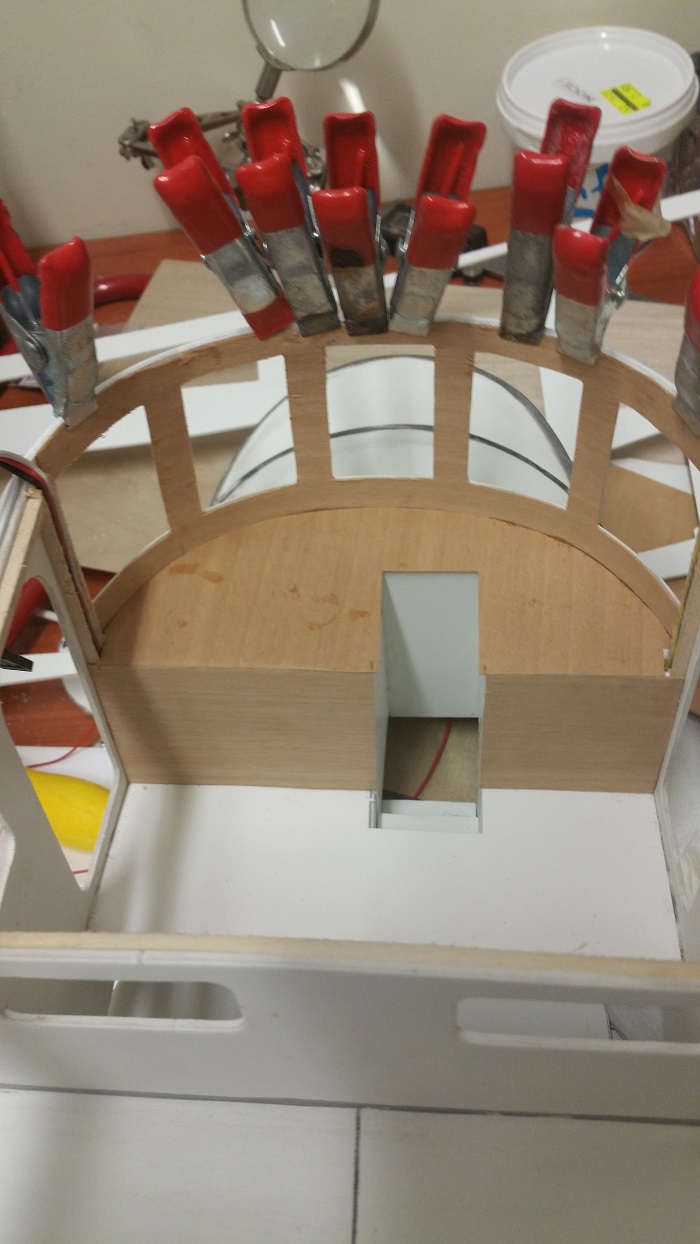

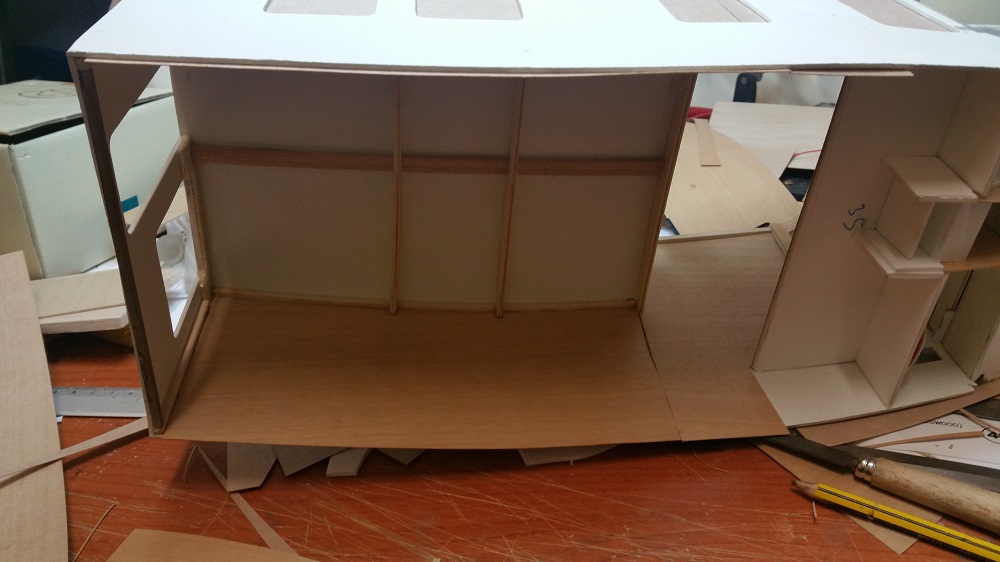

Per rivestire tutti gli interni ho preferito acquistare della impiallacciatura colore noce chiaro, l'impiallacciatura è sottilissima, si taglia facilmente con taglierino e forbici e si può incollare velocemente con attack



[Calafuria]

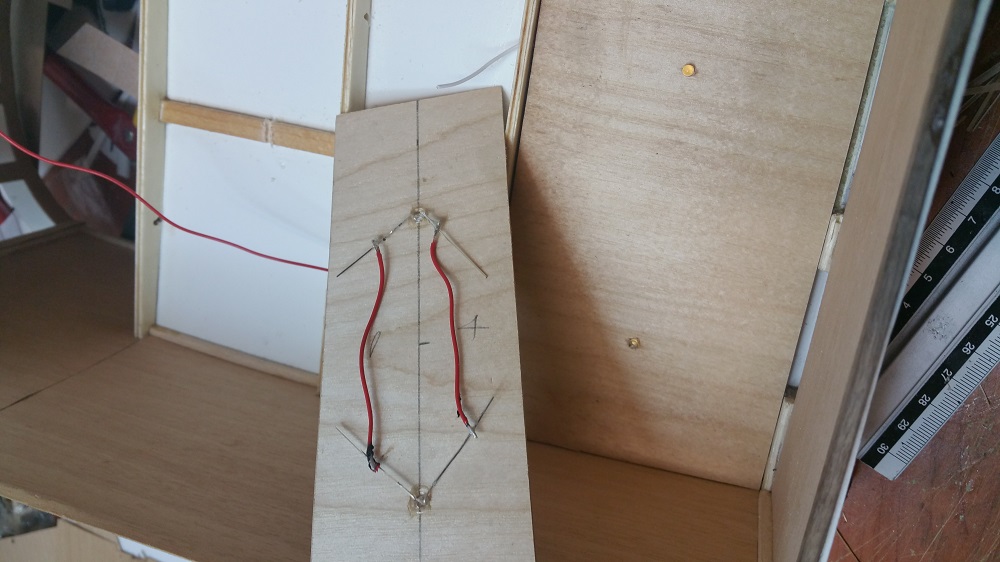

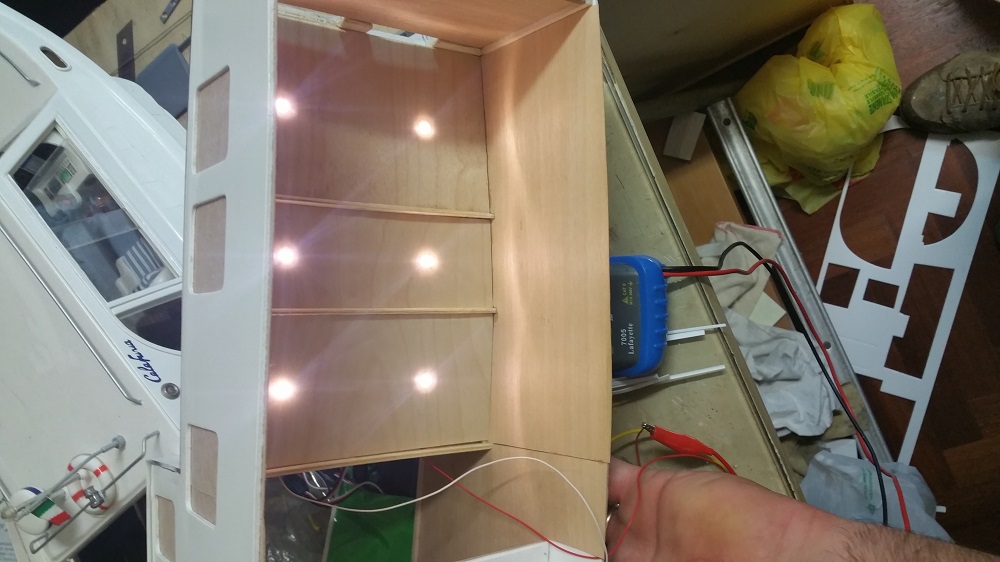

Dopo il rivestimento delle pareti della cucina soggiorno ho cominciato a passare qualche punto luce



Ed ecco l'effetto.........


Questa imbarcazione essendo un ex barca da lavoro a vapore è corredata di fumaiolo, che poi successivamente è stato tappato quando il sistema di propulsione è stato sostituito con un motore diesel. Quindi adesso dalla parte alta del fumaiolo fuoriesce soltanto un tubo che funge da marmitta.

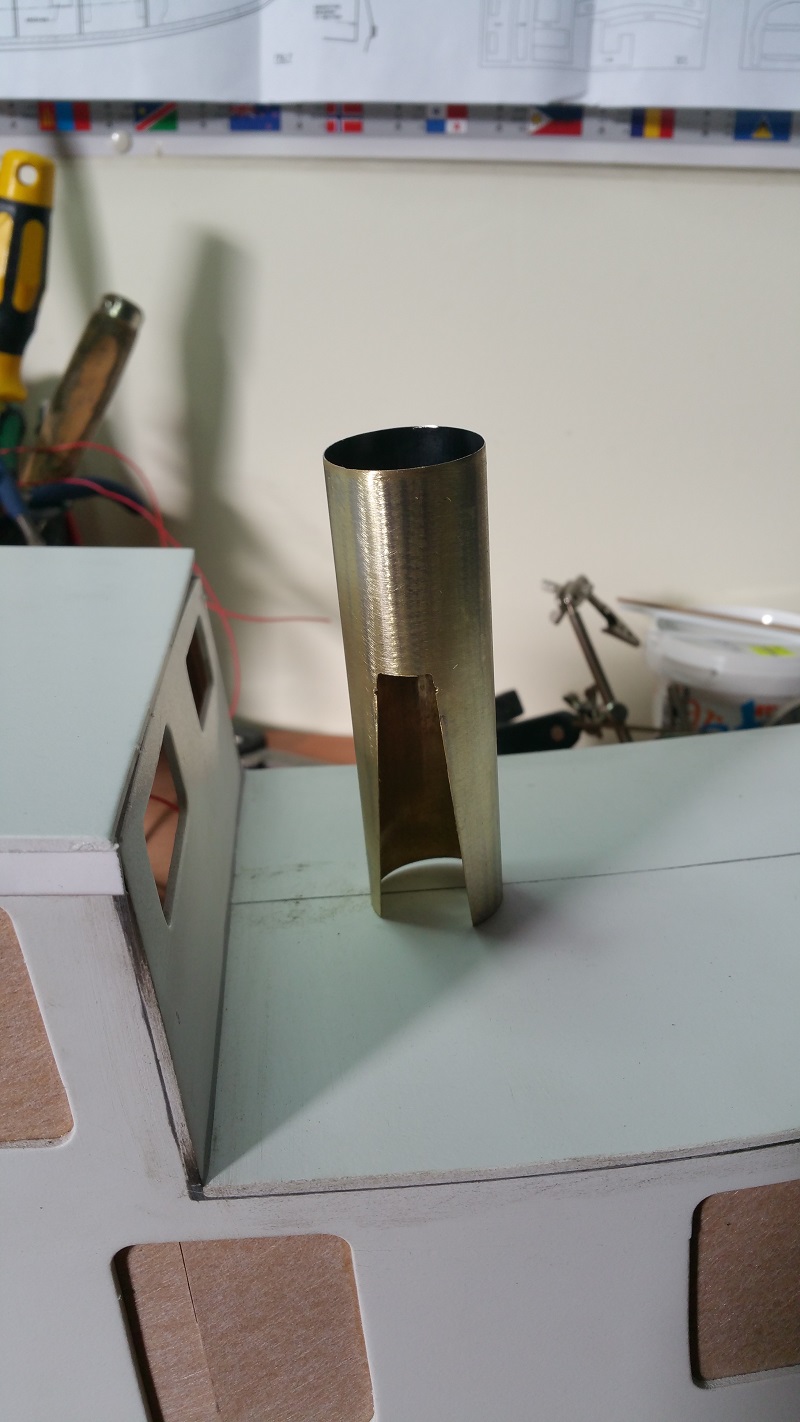

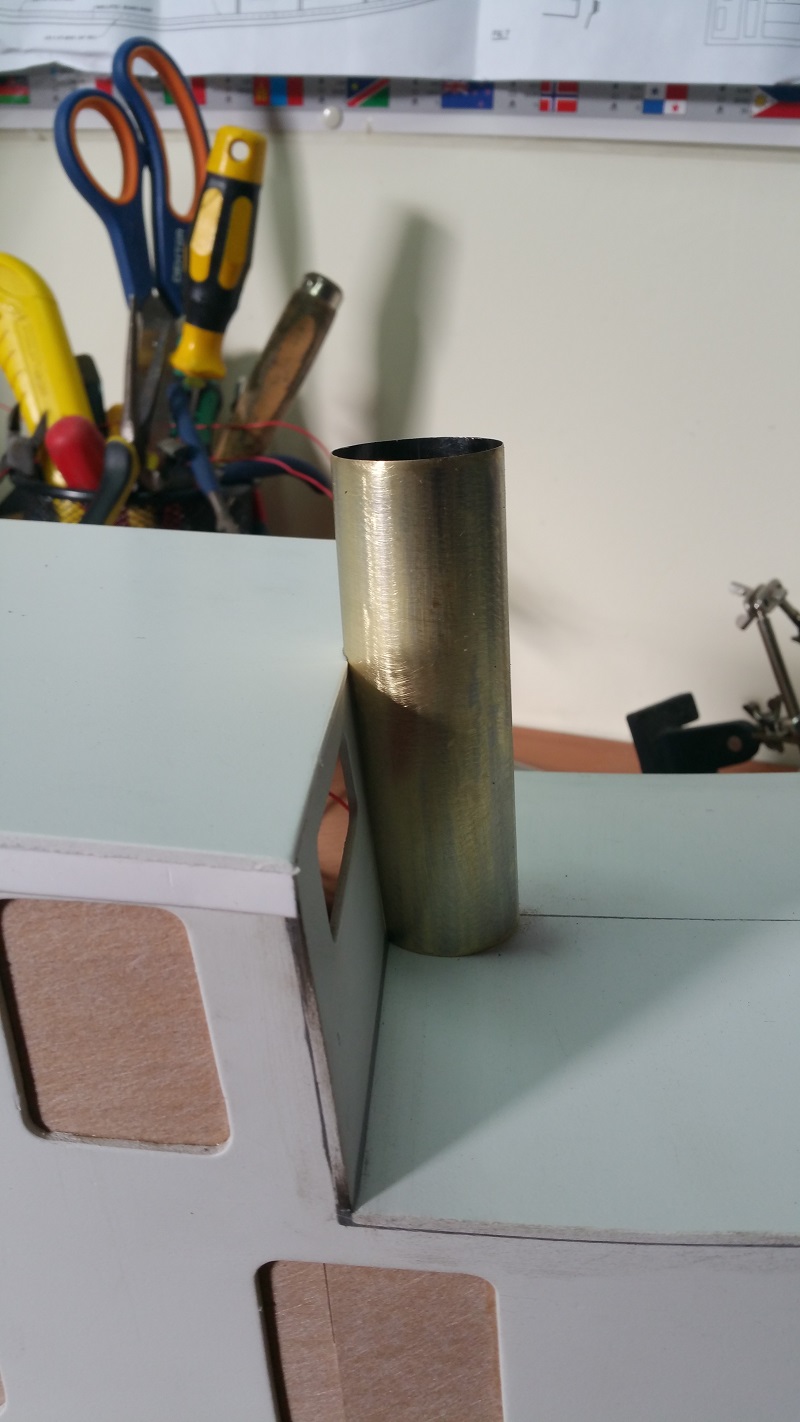

Per creare il fumaiolo ho adoperato un tubo di ottone tipo scarico sifone ( Idea presa dalla brava Francesca),l'ho scartavetrato per far saltare la cromatura esterna ed adattato alle superfici della tuga.



[Calafuria]

ho dimenticato di dirvi che questo fumaiolo ....fumerà realmente, quindi sono stato in un negozio che vendeva accessori per presepi e ho trovato un riproduttore di fumo....nn ho perso tempo e dopo l'acquisto l'ho subito provato....una meraviglia. Adesso segue la costruzione di tutto il fumaiolo...

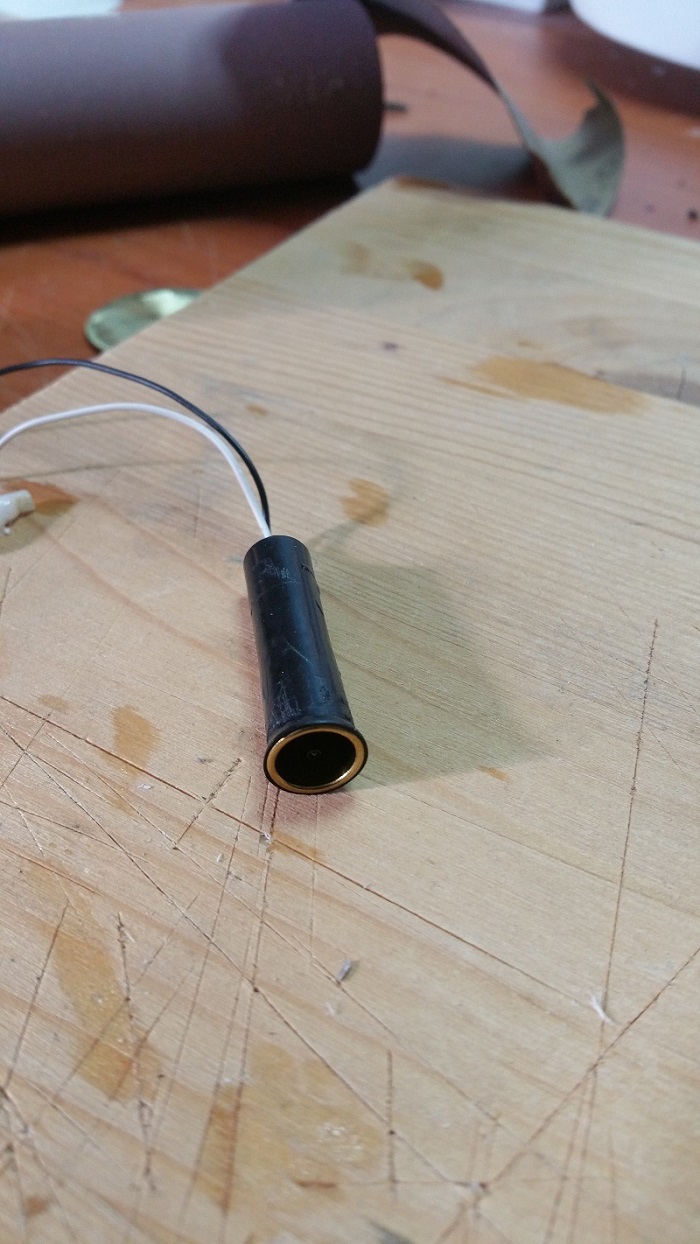

riproduttore di fumo

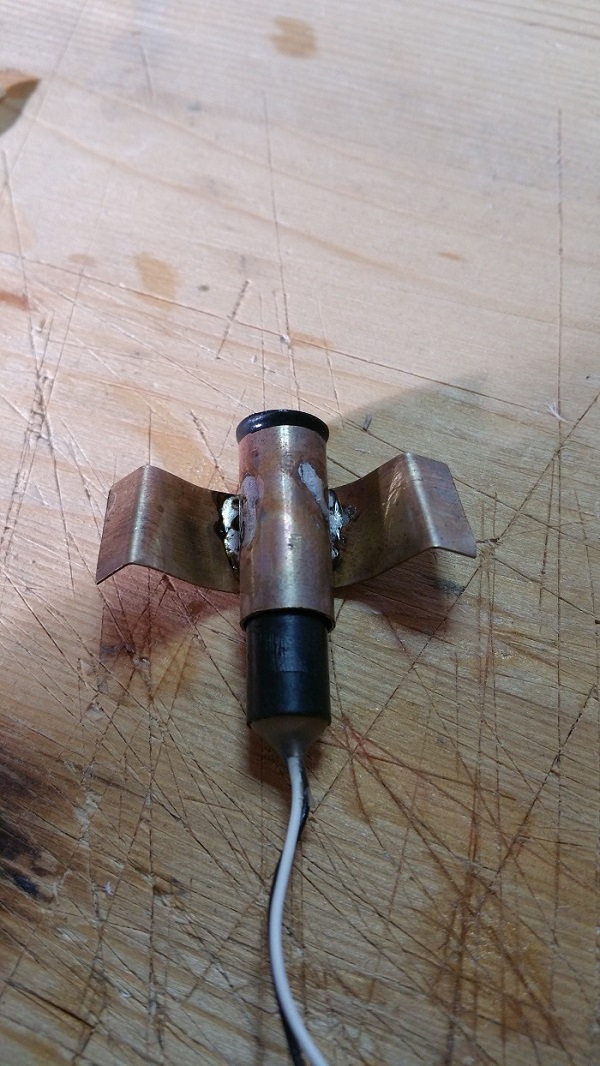

Supporto del riproduttore di fumo

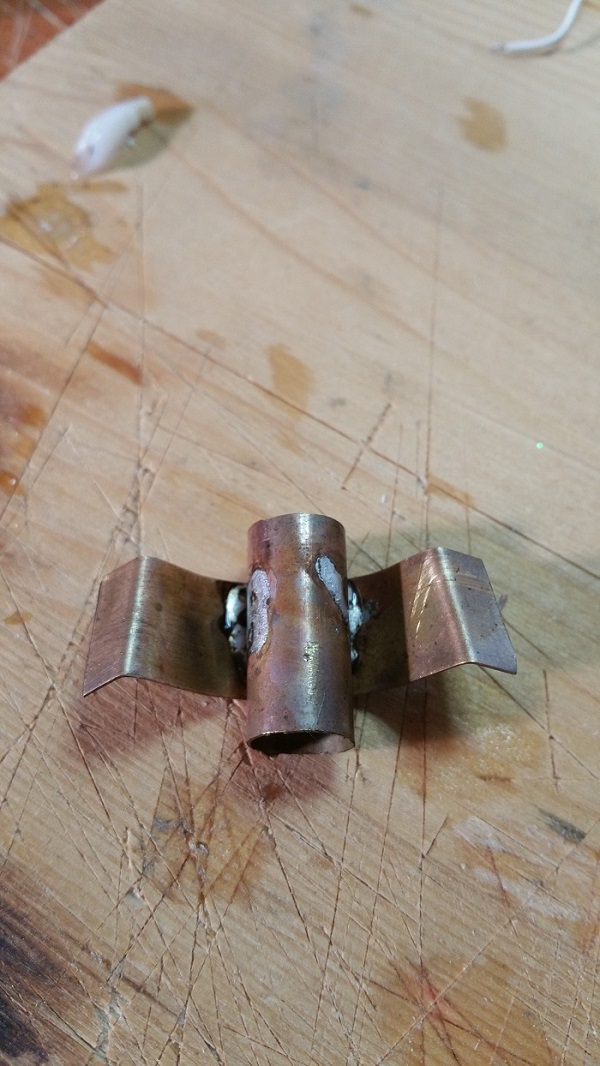

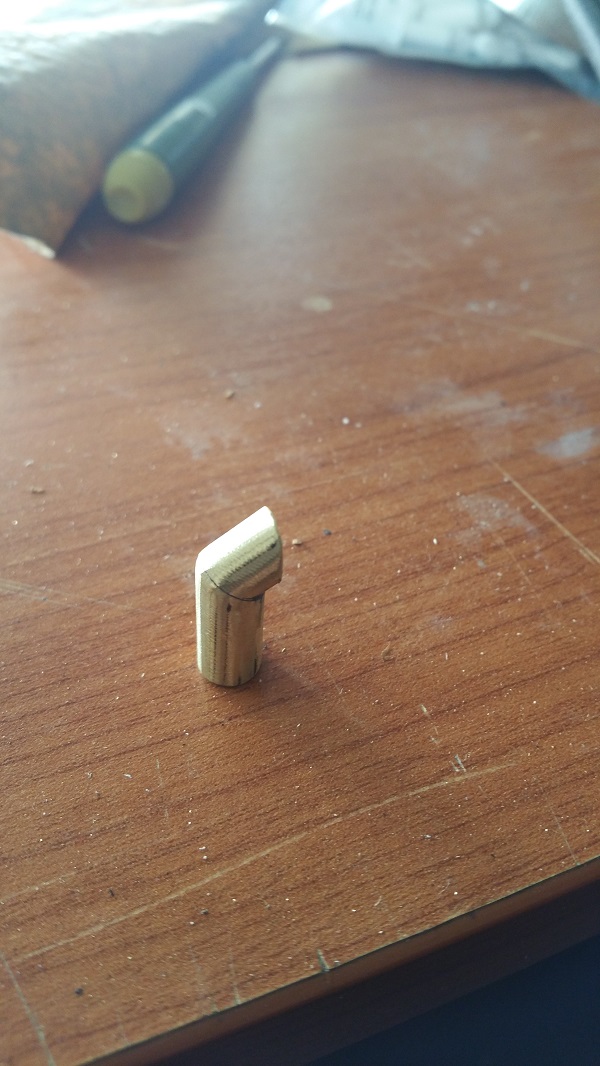

Marmitta.........

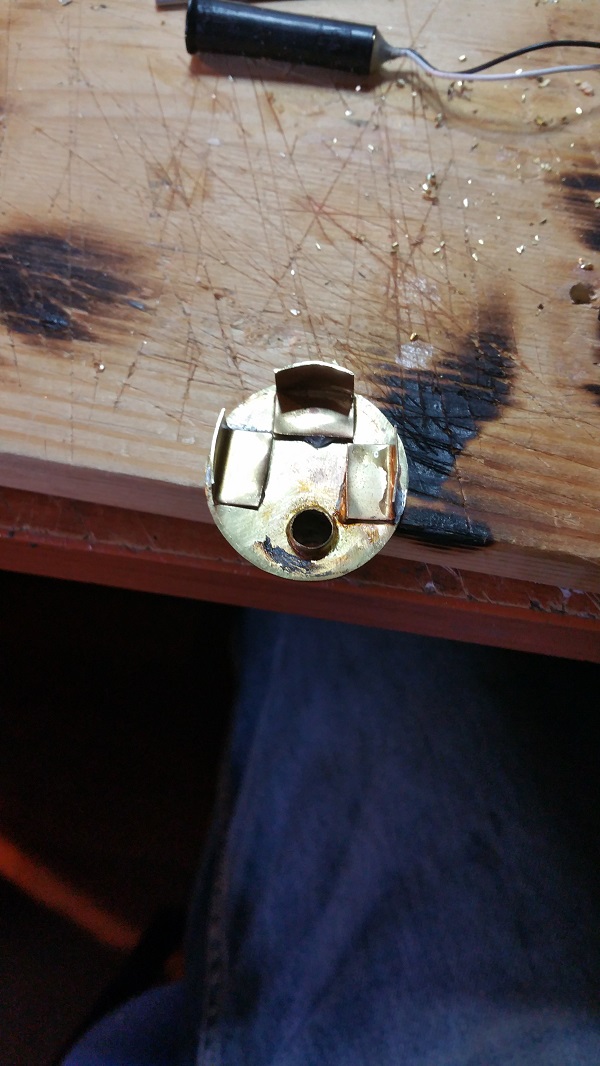

Tappo dell fumaiolo vista interna
