da **alimurimeta** » 21/05/2023, 12:37

Salve a tutti.

Grazie Francesca per l'apprezzamento del mio work in progress. Più volte abbiamo discusso circa l'uso della tecnologia automatizzate per il taglio e la stampa (2D e 3D). Il mio pensiero è chiaro: io mi diverto ad usare pantografi, plotter da taglio ecc., allo stesso modo di chi si taglia tutto a mano. L'approccio è diametralmente opposto, ma il risultato finale è sempre lo stesso: divertirsi con la costruzione del modello.
Tornando al cantiere ALP DEFENDER, ho aggiunto qualche nuovo tassello a questo strano "puzzle 3D" :lol:

Ho disegnato al computer le varie parti della plancia di comando. Ho ricostruito in 3D tutta la plancia e poi ho "spianato" le vari pareti, per ottenere un elementi piani. Poi ho elaborato il file vettoriale per rendelo "leggibile" dal pantografo CNC.
Ecco le foto delle fasi di taglio e assemblaggio della plancia di comando.

Immagine

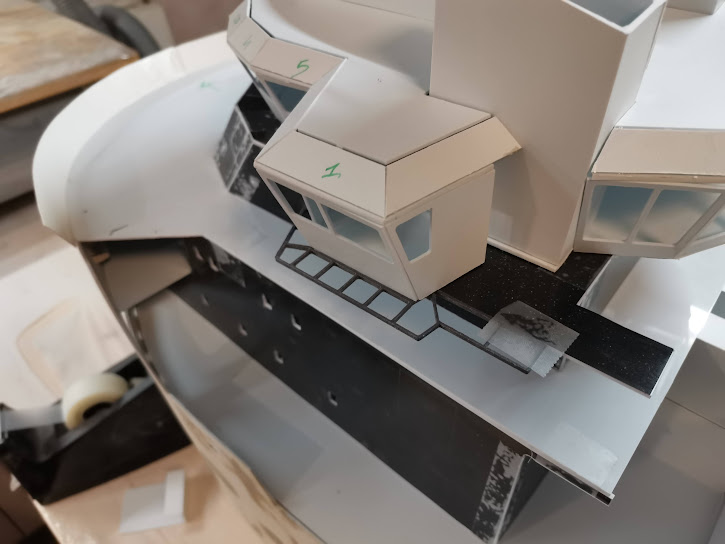

Ho stampato in 3D le strutture di sostegno dei grligliati che corrono lungo le pareti della plancia di comando

Immagine

Ecco un "quadro d'assieme" del modello. C'è ancora tanto da fare, però si incomincia a vedere il traguardo finale

Saluti e buon modellismo

da **alimurimeta** » 01/06/2023, 19:44

Salve a tutti, altre nuove dal cantiere ALP DEFENDER.
Ho realizzato i deflettori e le piastre che sostengono l'asse eliche e gli anelli kort.
Ho recuperato le forme dal piano generale e le ho disegnate su una lastra di ottone spessore 1mm. Con forbice da lattoniere e varie limette ho tagliato e rifilato i deflettori dalla lastra di ottone.
Ho saldato a stagno i vari elementi di sostegno degli assali con l'ausilio di un cannello a gas. Per tenere i pezzi in posizione ho usato un blocco di legno opportunamente forato e scanalato.

Ecco le foto di quanto descritto.

Immagine

da **Francesca** » 01/06/2023, 21:28

Lavoro davvero impegnativo, il risultato è ammirevole.

da **Alessandro62** » 02/06/2023, 19:02

Francesco, vedo che li hai costruiti belli robusti! Sono a prova di caduta :lol:

O meglio, a prova di Alessandro!!!!

da **alimurimeta** » 18/06/2023, 18:25

Ciao Alessandro, gli anelli kort dell'Alp Defender sono realizzate con stampante 3D FDM e poi rivestiti con resina epossidica. Se cascano in terra, si scheggia il pavimento

Ritornando al cantiere, ho sistemato il rullo e il profilo di poppa. Il rullo è realizzato con un tubo in PVC da idraulica. I bordi conici sono stampati in 3D. Per il fissaggio definitivo userò la ottima plastilina epossidica bicomponente da restauro ligneo. La trovo un prodotto molto valido, leggero e facile da levigare e rifinire.

Immagine

Saluti e buon modellismo

da **alimurimeta** » 04/09/2023, 11:52

Salve a tutti, altro breve avanzamanto del cantiene ALP DEFENDER.

ho realizzato le barche di servizio e salvataggio e relative gruette di allaggio e recupero mediante stampa 3D eseguita da una ditta specializzata (shapeways). Sono abbastanza dettagliate e rifinite. Ho provato l'ingombro sul modello che sembra essere giusto.

Ecco le foto.

Immagine

Saluti e buon modellismo.

da **alberto** » 11/09/2023, 8:50

Ciao Francesco,
non ho capito se le scialuppe e le gruette le hai progettate tu e fatte realizzare da shapeways.

La stampa 3D è a resina? che dalle foto non si capisce molto bene!!!

Bel lavoro: il varo a Natale, eh?!!!

da **alimurimeta** » 12/10/2023, 13:50

Ciao Alberto, le scialuppe e relativi gruaggi sono in vendita sul portale di shapeways.

Saluti e buon modellismo

da **alimurimeta** » 12/10/2024, 18:48

Salve a tutti, dopo alcuni mesi di fermo, riprendo la costruzione del modello alp defender. Mi sono attrezzato con una stampante 3D a resina. Pertanto ho disegnato al computer alcuni accessori, come verricelli e gru di carico.
A breve giro le foto di quanto fatto.

Saluti e buon modellismo
