Patron François Hervis

Sezione dedicata al Modellismo Navale Dinamico

Re: Patron François Hervis

Messaggioda alberto » 07/01/2019, 17:56

Grazie Francesca &Alessandro,
il riciclo mi consente di dare sfogo all'immaginazione, e questa cosa mi diverte molto!!! :lol:

***
La leggerezza nelle strutture superiori è per me sempre opportuna,
a meno di pochi particolari sottoposti a sforzi strutturali, necessariamente costruiti con materiali resistenti.

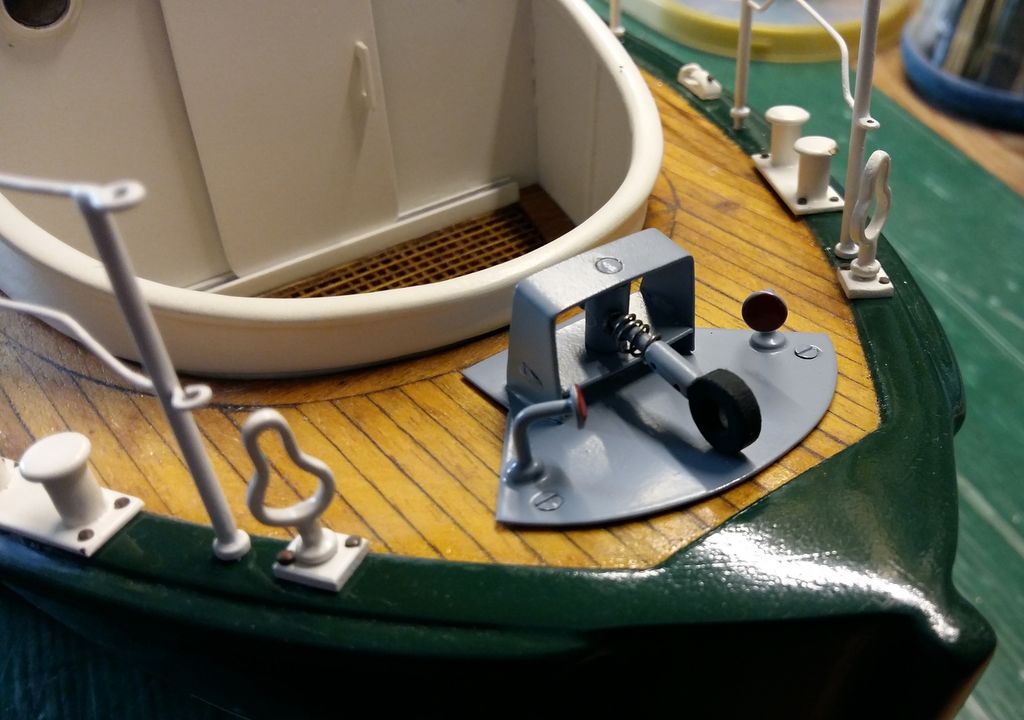

Sulla coperta, a poppa, è presente un gancio ammortizzato,
probabilmente utilizzato per il rilascio/recupero della scialuppa dall'acqua.

Infatti queste imbarcazioni erano posizionate all'asciutto, e al riparo in strutture coperte che permettevano l'ingresso in acqua
attraverso una rampa che scendeva direttamente in mare.
Questa era necessaria data la anche notevole escursione delle maree nel canale della manica.

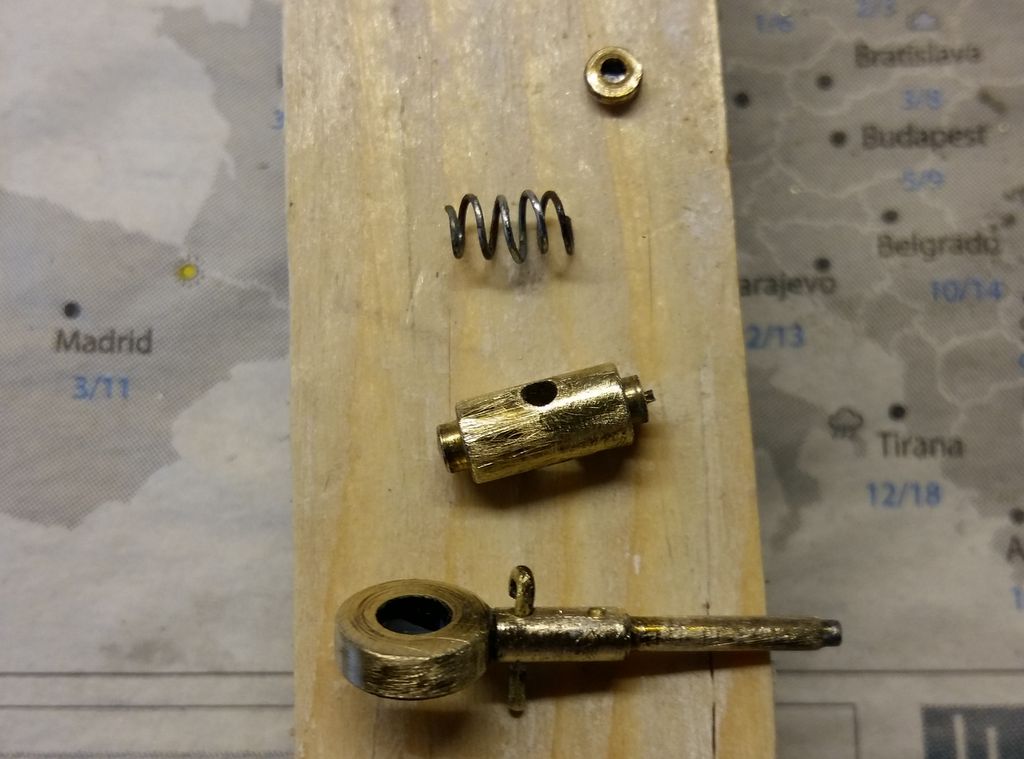

La struttura presente sul modello, anche se in ottone, non era molto ben messa, per cui è stata completamente smontata,
sverniciata, ripulita e ricostruita nei pezzi mancanti.

Immagine

Immagine

Ed infine riverniciata, con un grigio antiruggine...

Immagine

Pian pianino... :D
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 30/01/2019, 15:31

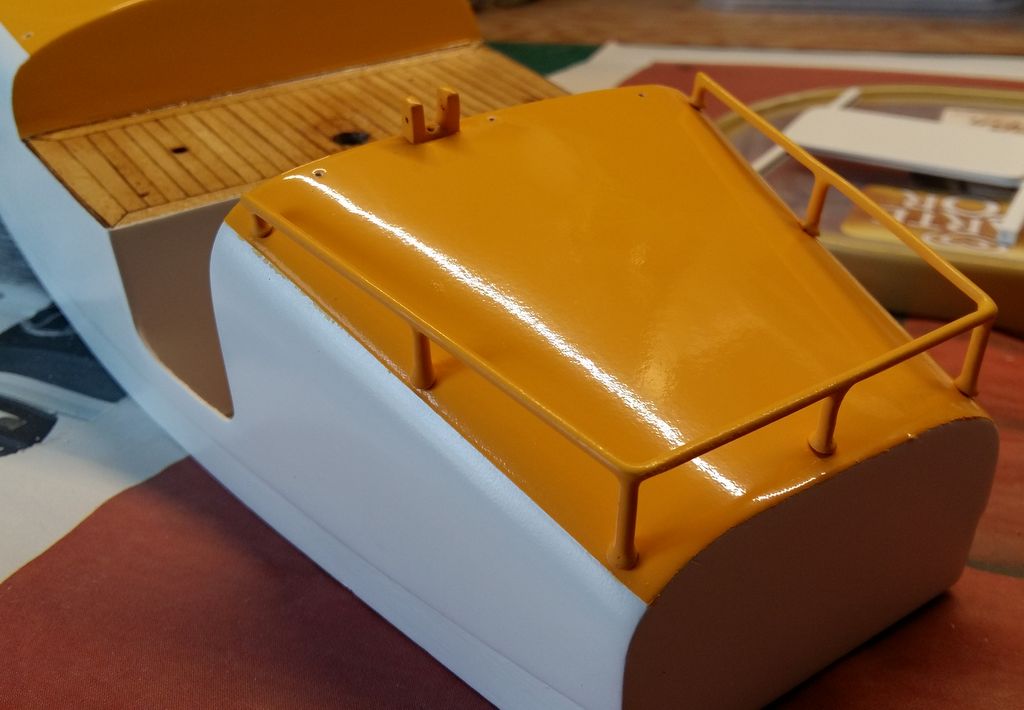

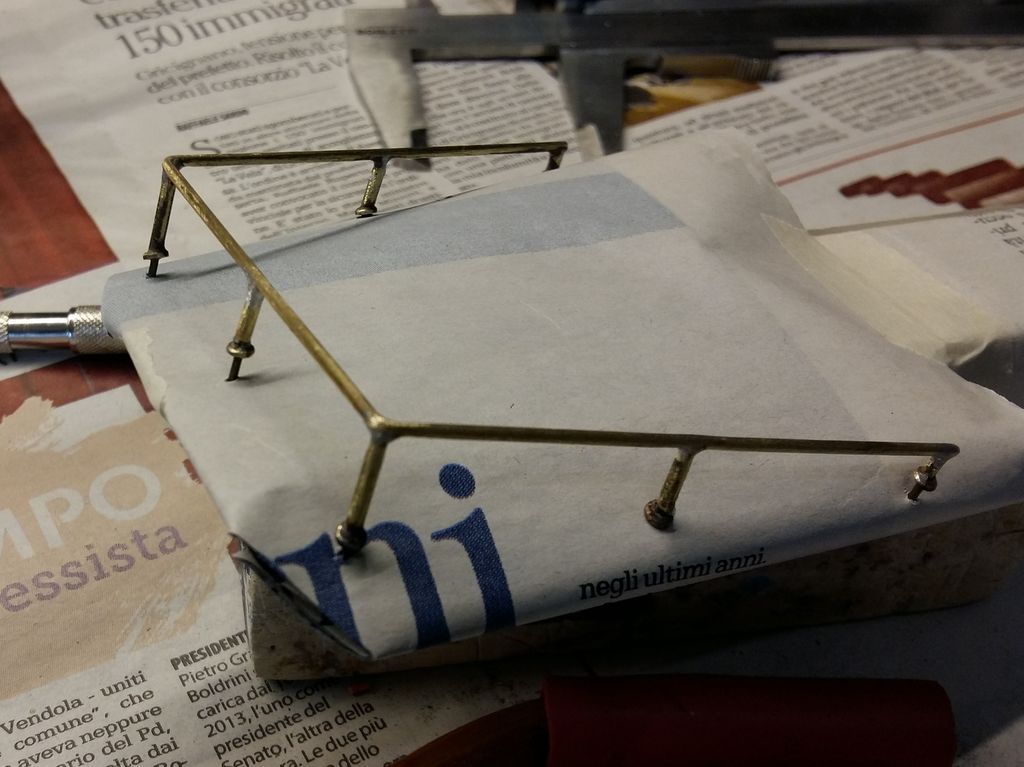

Sulla parte anteriore della tuga è presente un corrimano di metallo:
anche questo essendo in diversi punti dissaldato e rovinato, è stato smontato, ripulito, saldato e raddrizzato.

Immagine

Una mano di primer, e poi la vernice gialla, che caratterizza tutta parte superiore della tuga.

Immagine

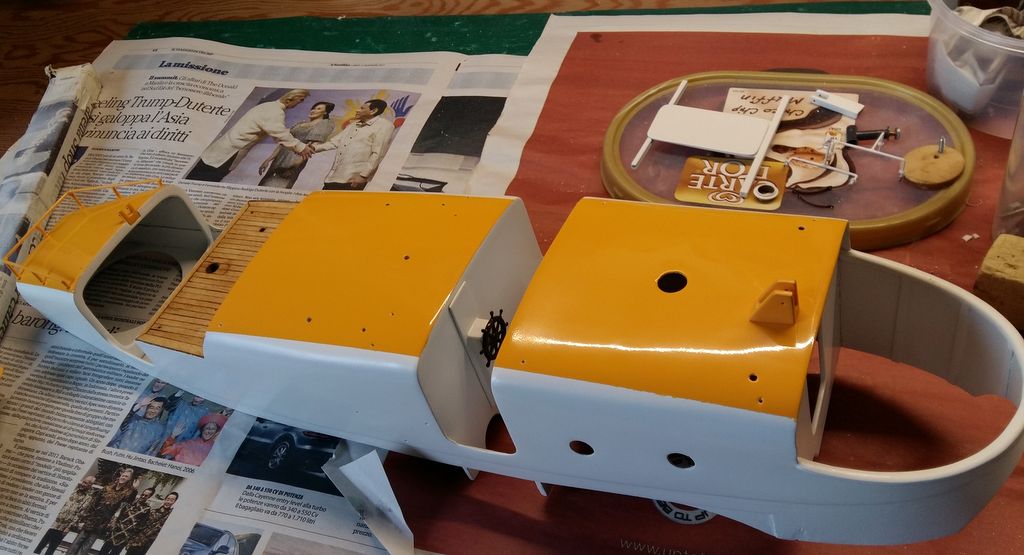

E pian piano la tuga comincia a tornare all'aspetto della imbarcazione originale...

Immagine

Alla prossima!!! :D
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 18/02/2019, 16:27

Ruota timone

La ruota del timone non era presente sul modello, ma attingendo ad una delle mie 1000 scatoline,
ho trovato un vecchio sopravvissuto che calza a pennello per la scala del modello.

Ma anche questo è bisognoso di cure, in quanto risultano mancanti ben tre maniglie!!!

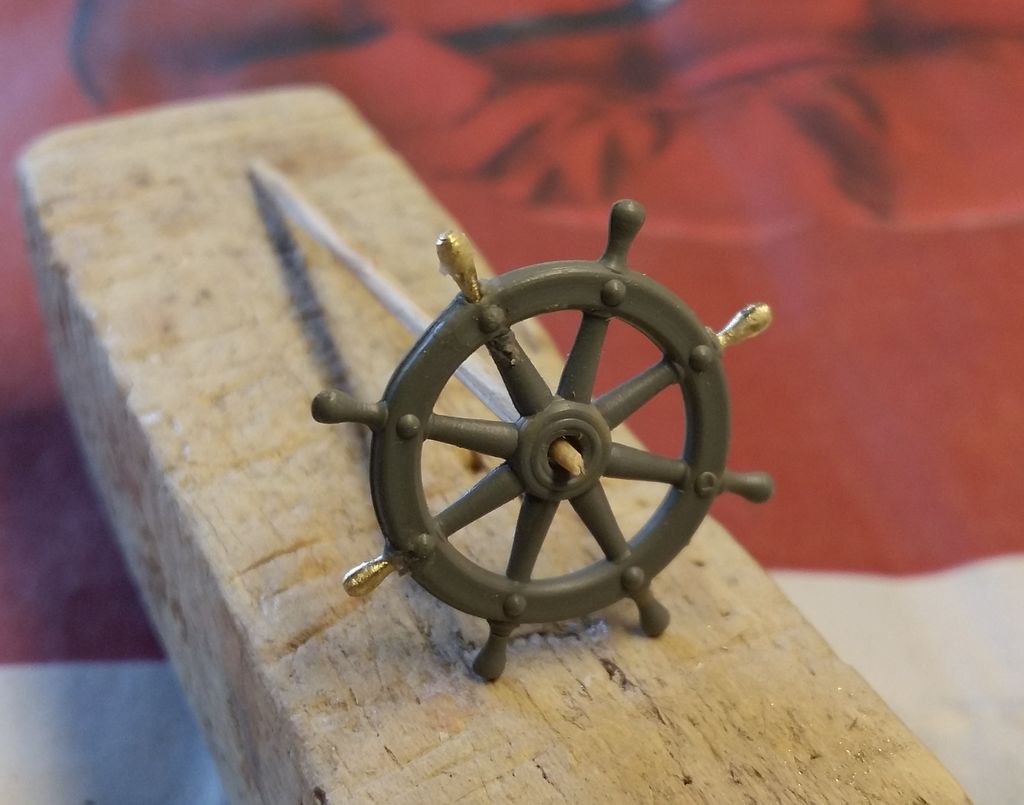

Come fare? Si prende uno spezzone di filo di ottone da 1,5 mm, si inserisce nel mandrino del trapano,
si passa sopra una lima tonda mentre si fa girare, ed ecco che la maniglia prende forma!!!

Poi si fora la ruota nei punti giusti, e si incollano le tre nuove maniglie!!!

Immagine

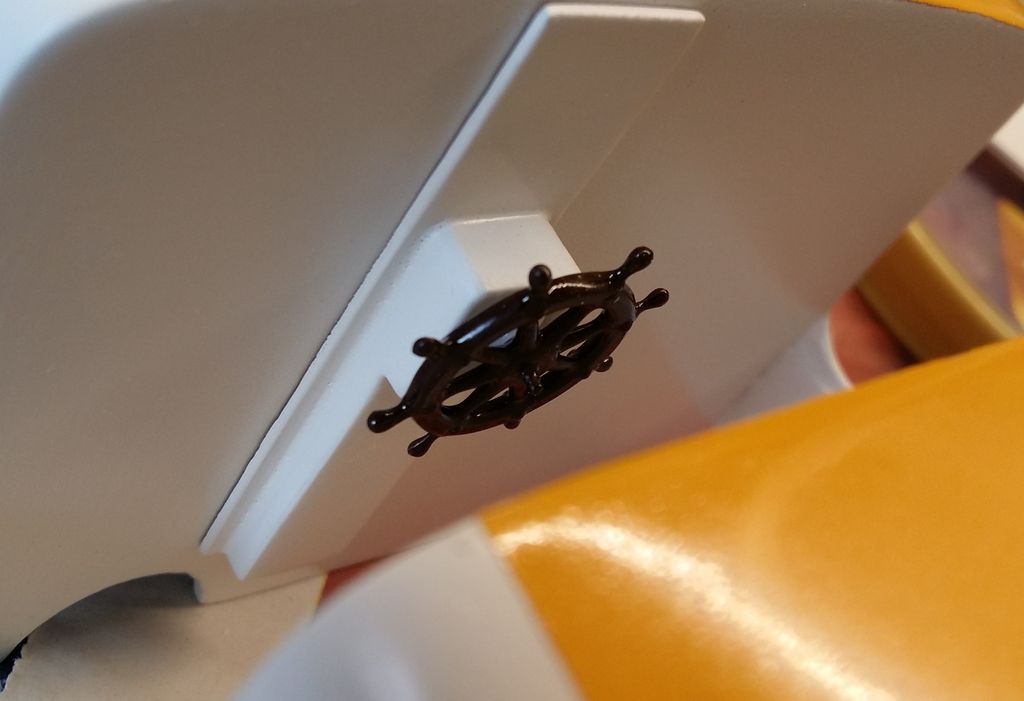

La solita mano di primer, e poi una bella vernice marrone lucido che completa la nuova ruota del timone!!! ;)

Immagine
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 09/04/2019, 15:31

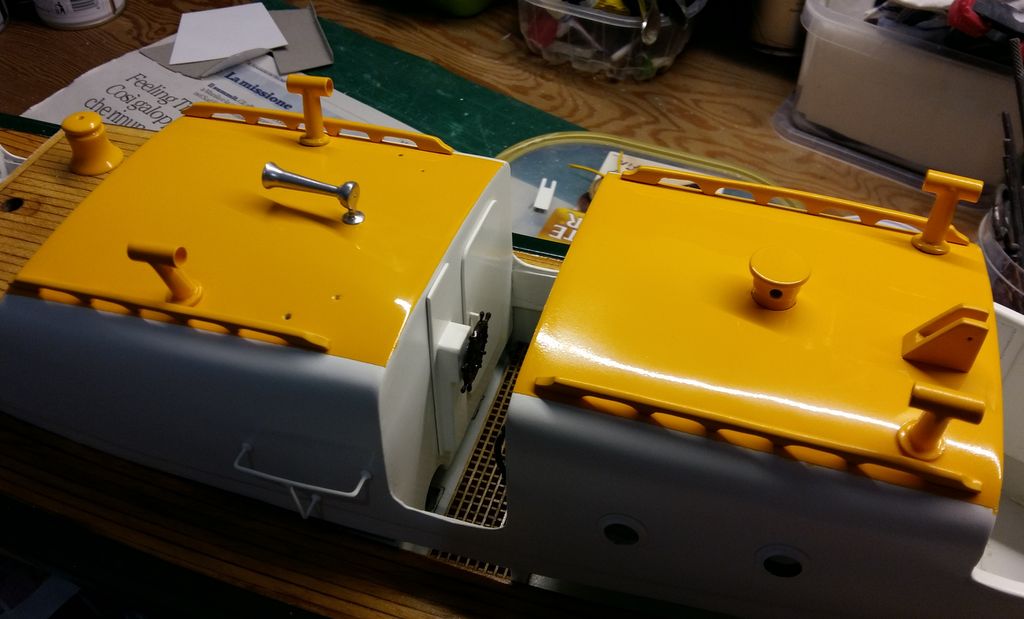

Allestimento ponte

Si monta l'argano...

Immagine

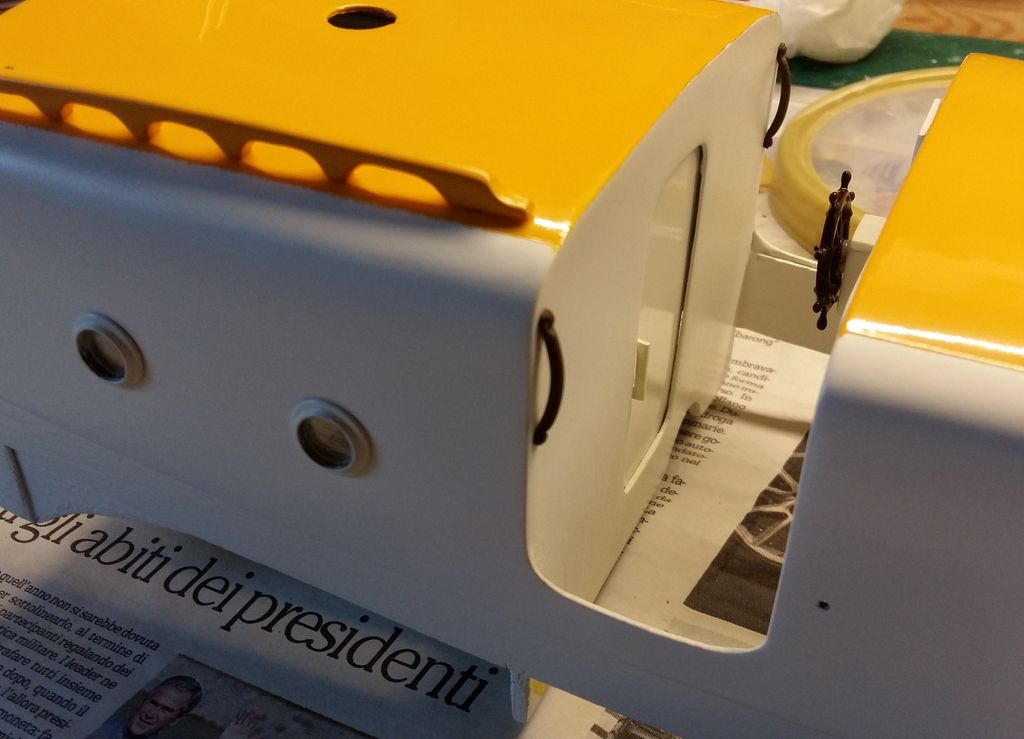

Gli oblò e i maniglioni...

Immagine

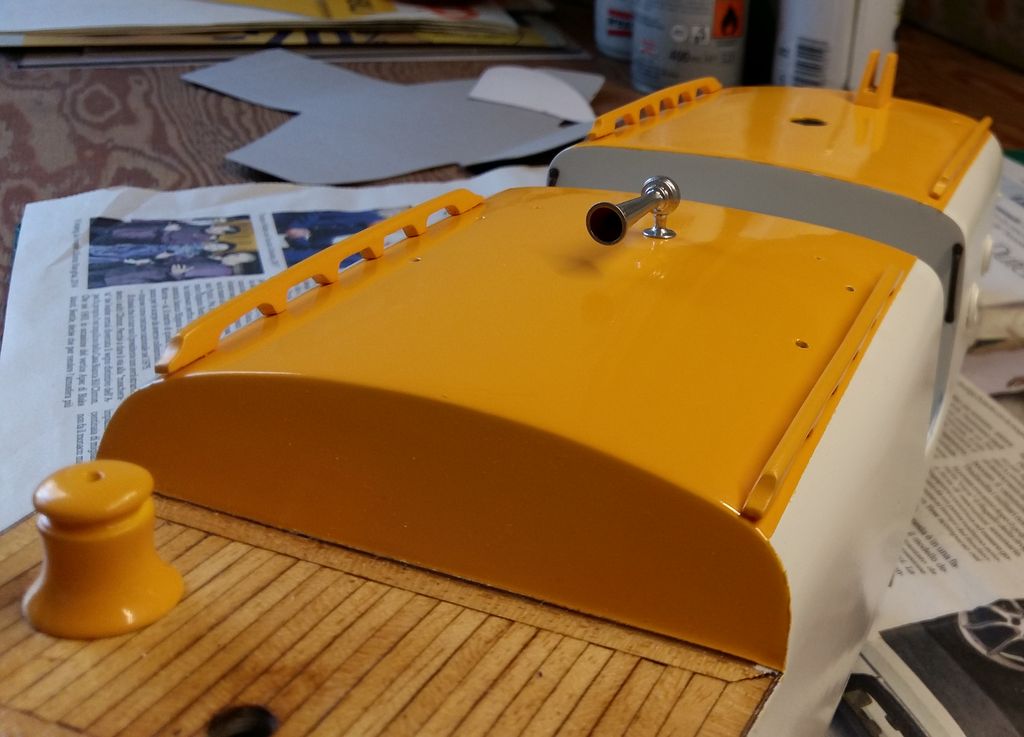

i passamano e la tromba da nebbia...

Immagine

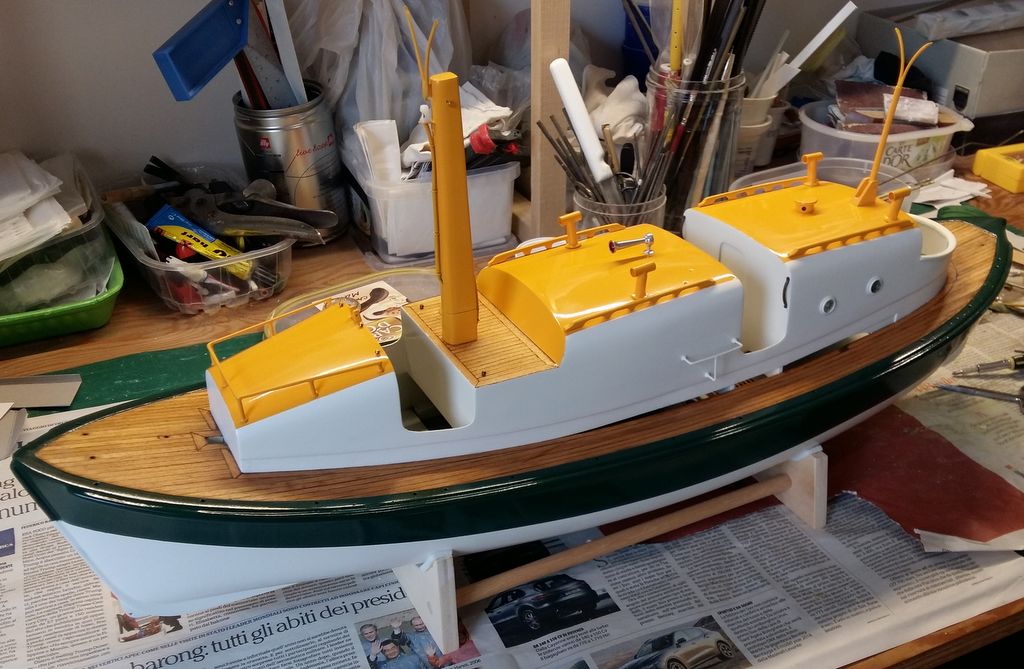

gli alberi, le maniche a vento, le prese d'aria e i porta salvagente...

Immagine

Immagine
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 16/04/2019, 14:23

Sulla parte posteriore della tuga è presente un piccolo alberello, anch'esso abbattibile,
che corrisponde all'albero maestro nell'utilizzo di sostegno ai due fili dell'antenna radio.

Questo è realizzato con un tubicino di plastica, ovvero il bastoncino di un chupa chups.

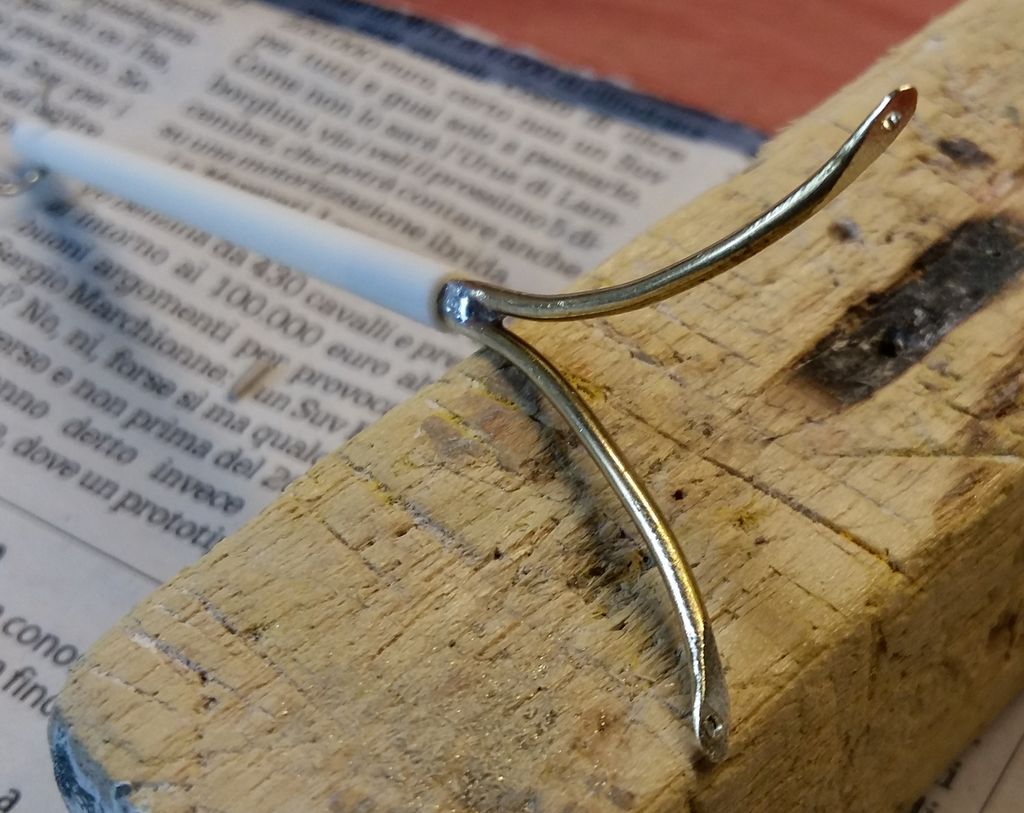

E la corrispondente parte in ottone ad Y, saldato e modellato come il supporto anteriore.

Immagine

Primer e vernice gialla completano l'albero di servizio.

Immagine
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 23/04/2019, 15:49

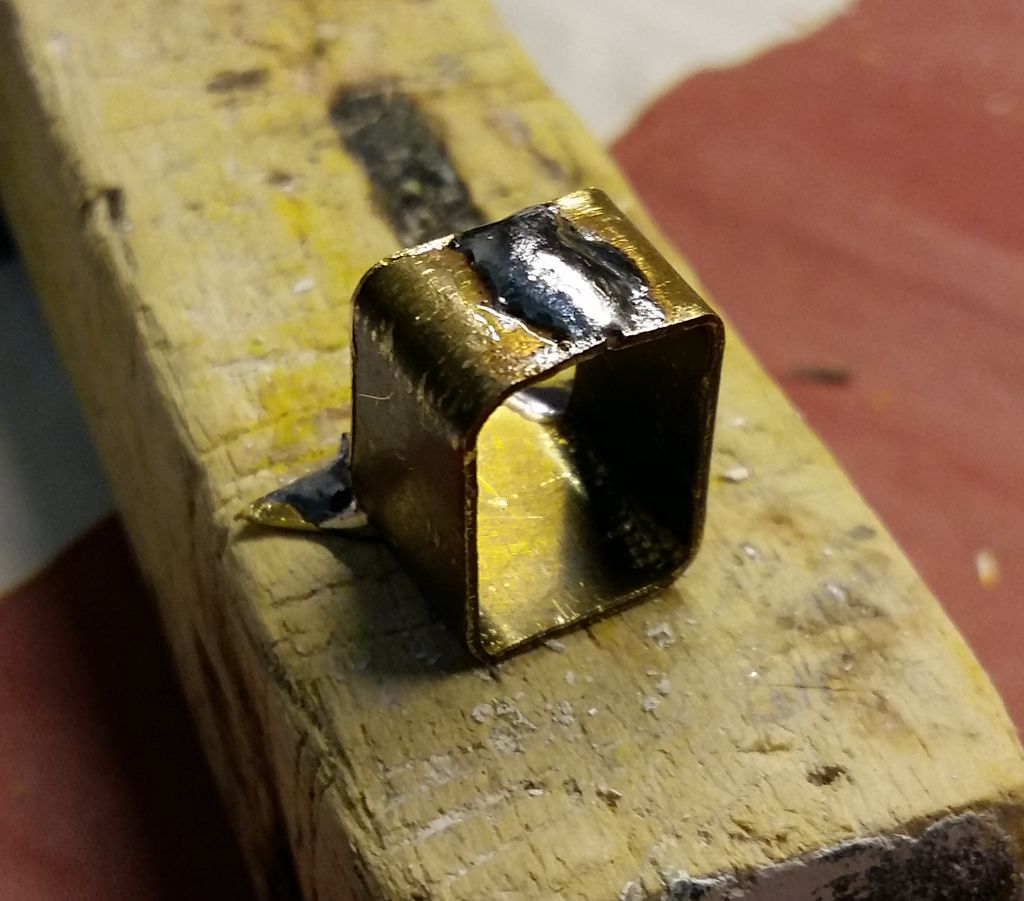

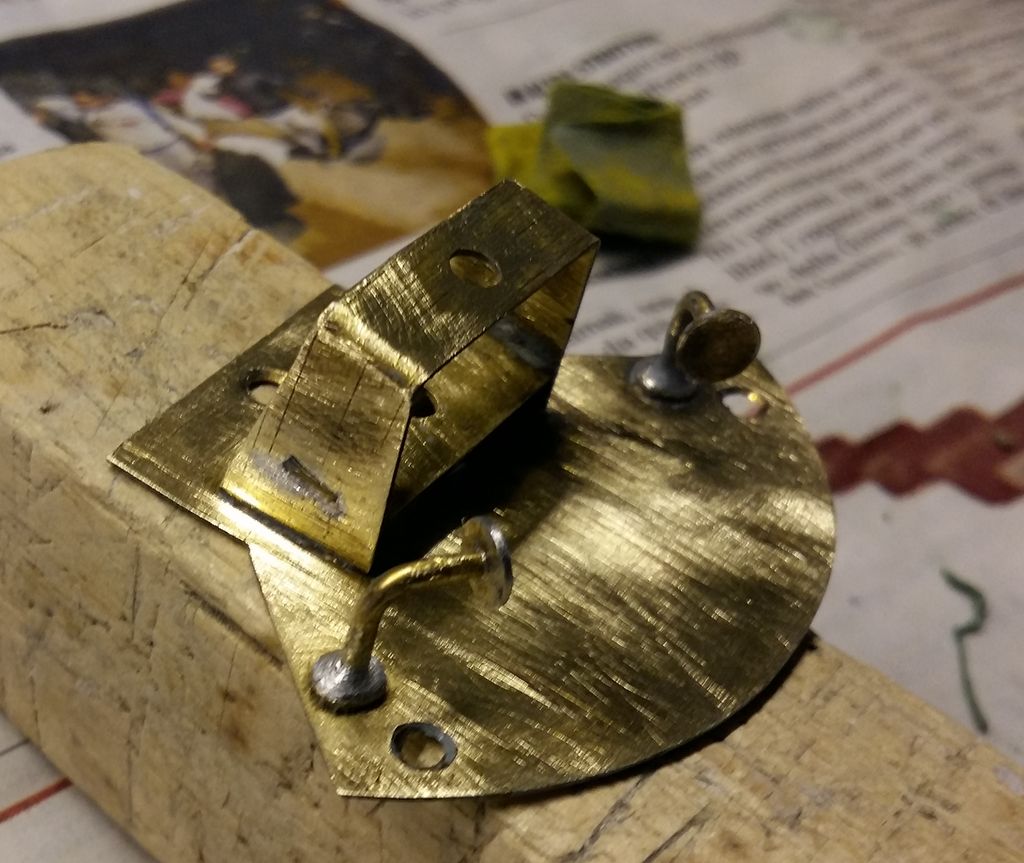

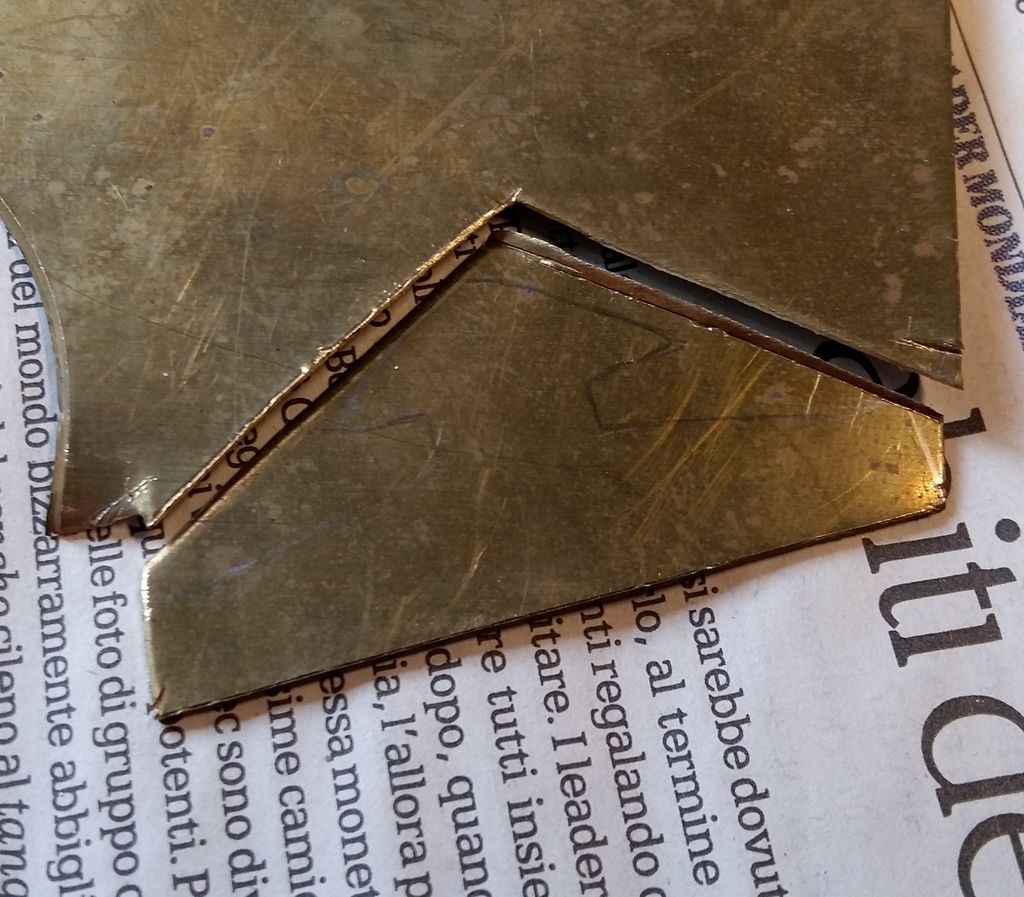

Dalle foto si vede sulla prua un passacavo, non presente sul modello, e da realizzare.

Disegnate le forme su cartoncino, e raffinate le dimensioni per renderlo in scala,
è stato riportato il disegno su una lastra di ottone da 1,5 mm, ritagliato saldato e rifinito con la lima.

Immagine

Immagine

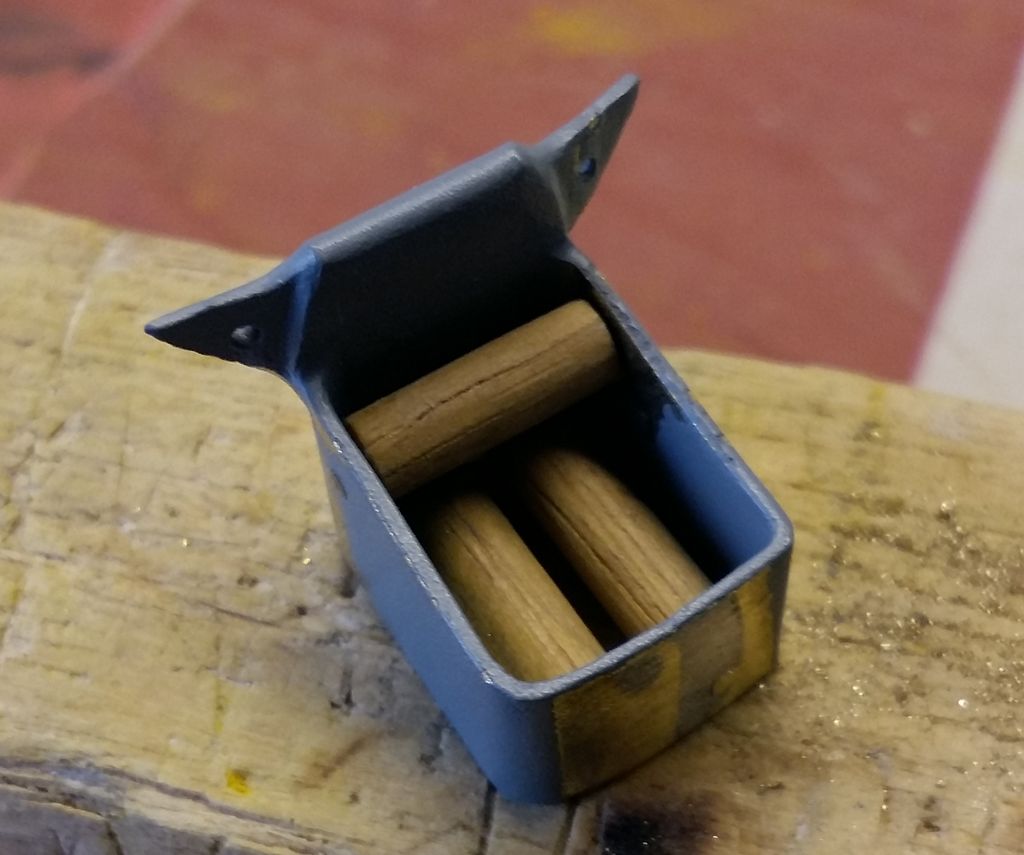

Sono poi stati inseriti tre rulli ricavati da un tondino di legno,
forati e attraversati da un piccolo filo di ottone.

Immagine

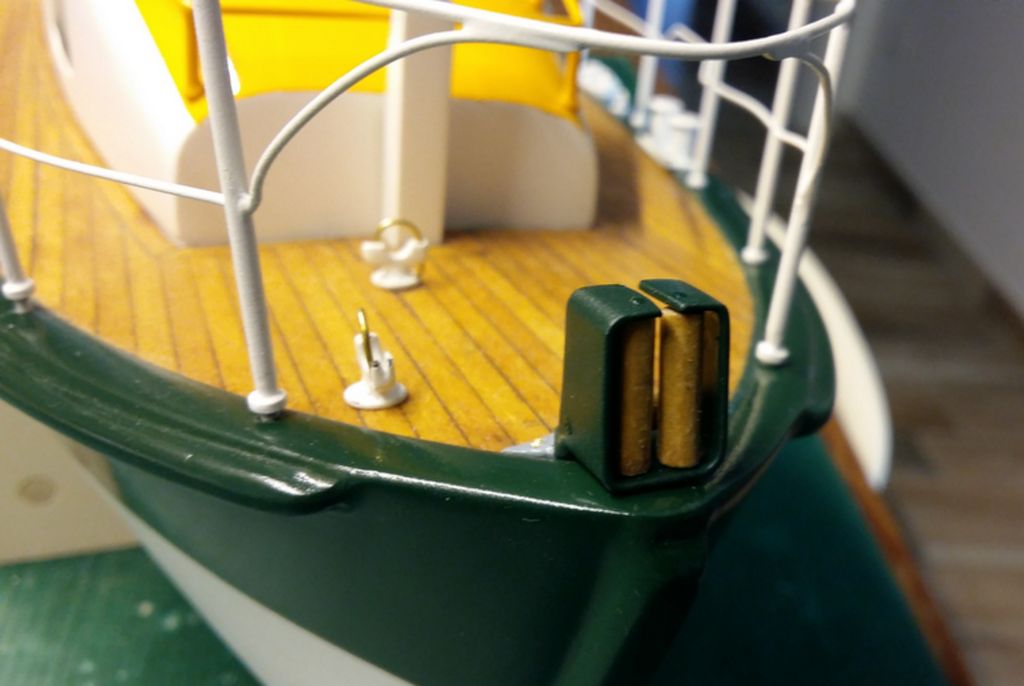

Primer e vernice verde, come la parte superiore dell'opera morta, completano il pezzo.

Immagine
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 18/06/2019, 17:58

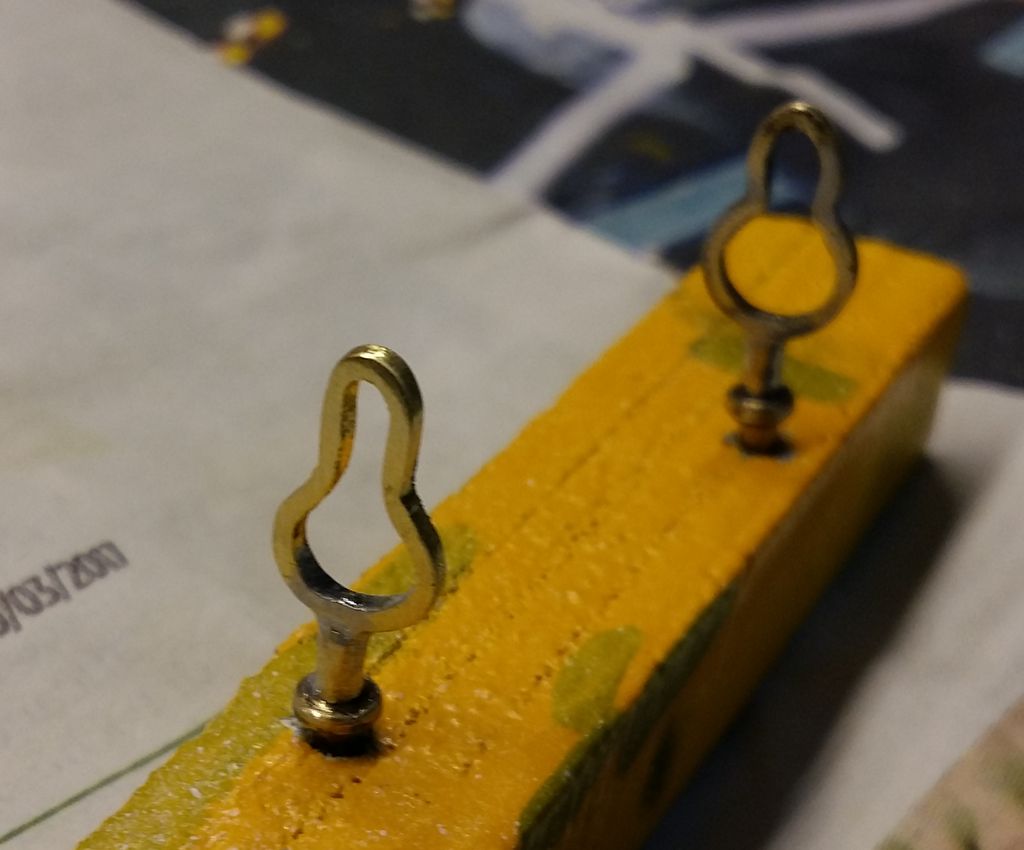

Sul trincarino all'estrema poppa, sono presenti due scalmi chiusi.
Sul modello ne è rimasto uno, ma sufficiente come campione per costruire il secondo!!!

Sempre con un pezzo di filo di ottone, da 2mm, battuto fino a farlo diventare a sezione rettangolare,
è stata modellata la sagoma, e saldata su un piccolo basamento di ottone.

Immagine

Primer e vernice, questa volta bianca, completano la coppia di pezzi.

Pian pianino... :D
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 17/07/2019, 10:29

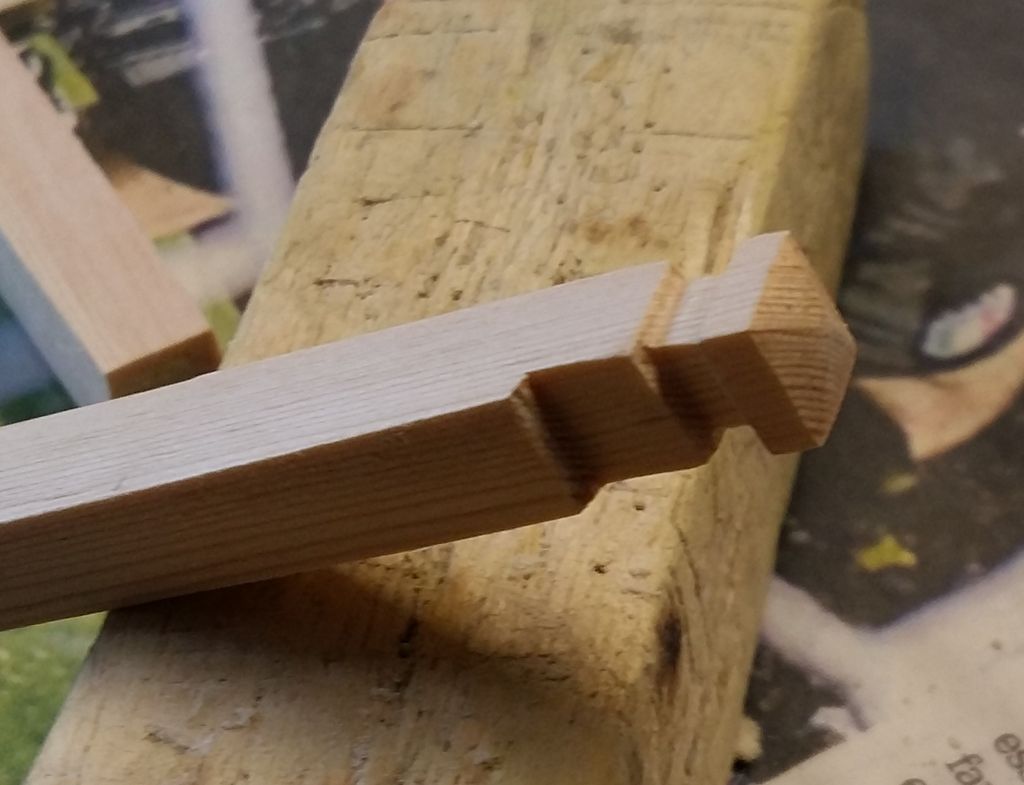

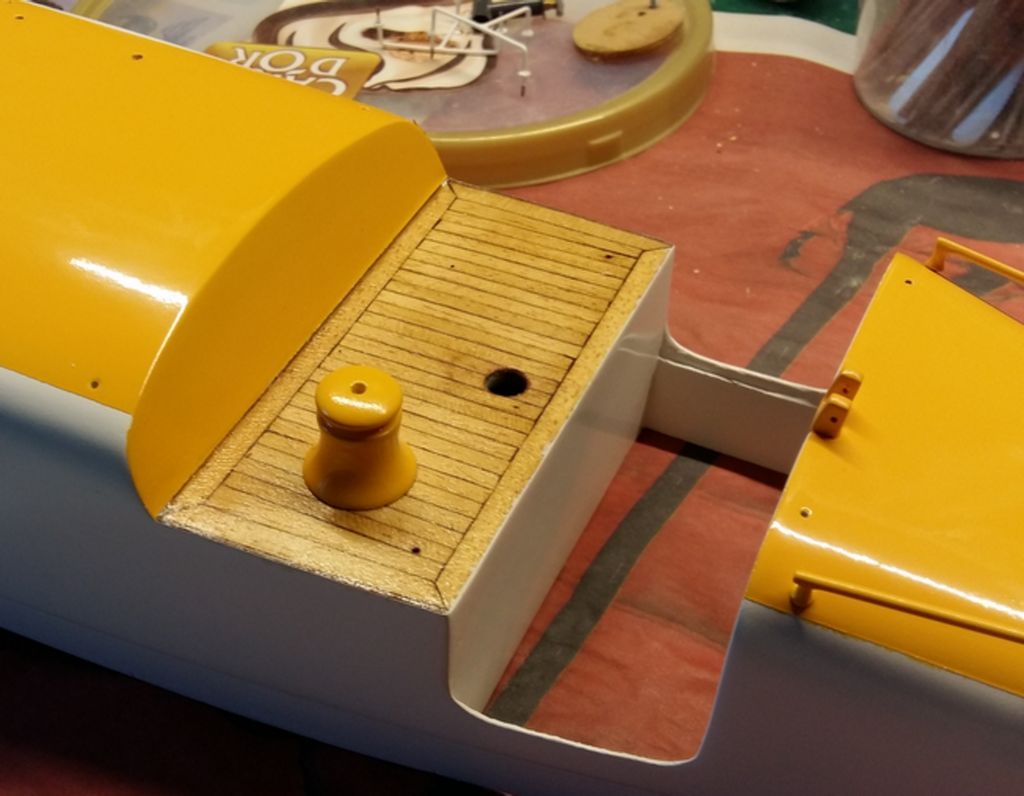

Dalle foto, sulla estremità della tuga a prua, si può vedere un bittone fissato al ponte.

Lavorando un quadrello di abete, con lime e pazienza, si è ricostruito il pezzo mancante.

Immagine

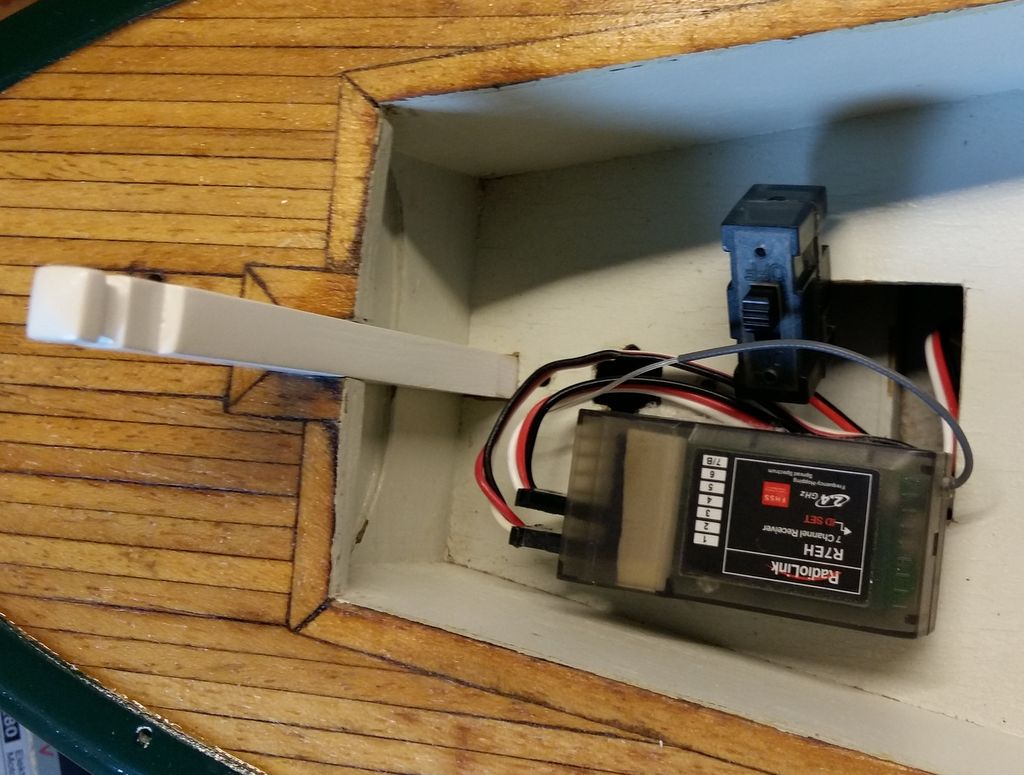

Una vernciata con primer e a seguire del bianco, ed eccolo montato vicino alla ricevente...

Immagine

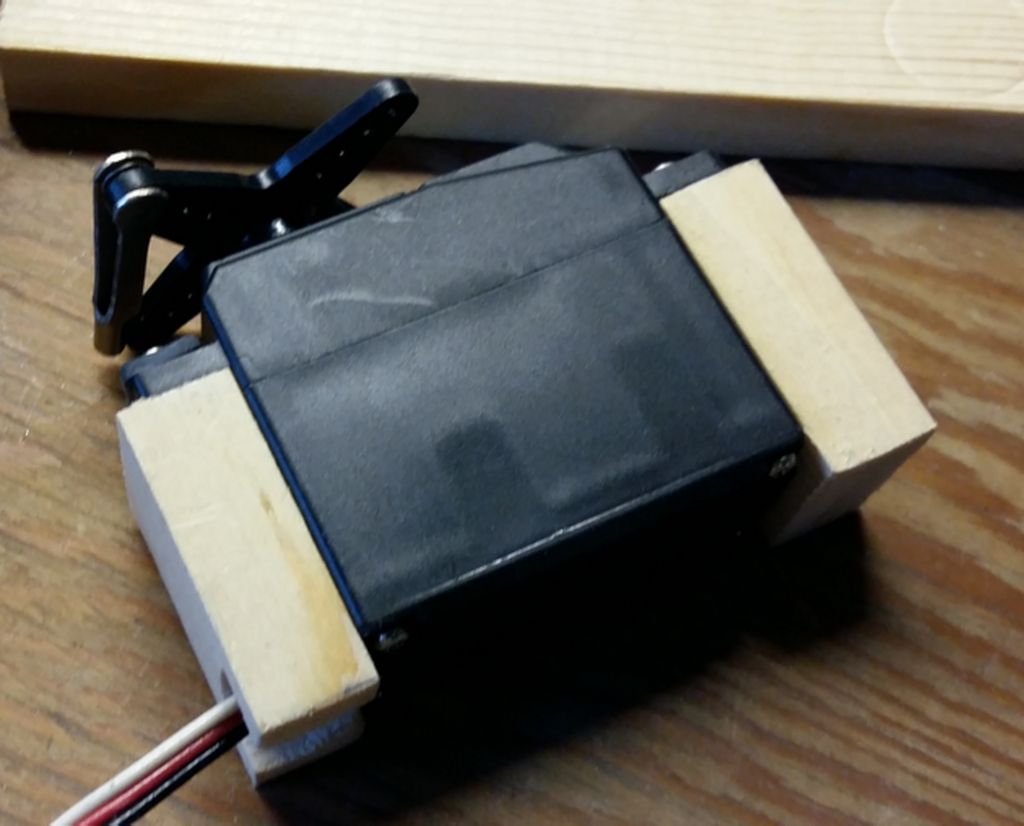

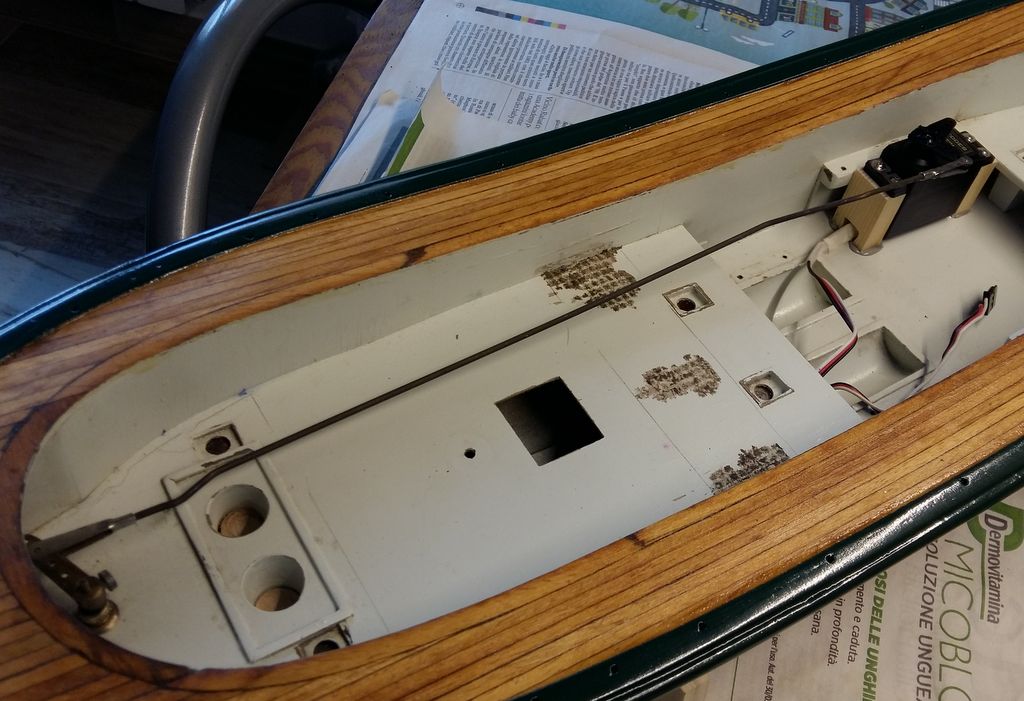

Infatti nel frattempo ho costruito i supporti per il servocomando del timone,

Immagine

Immagine

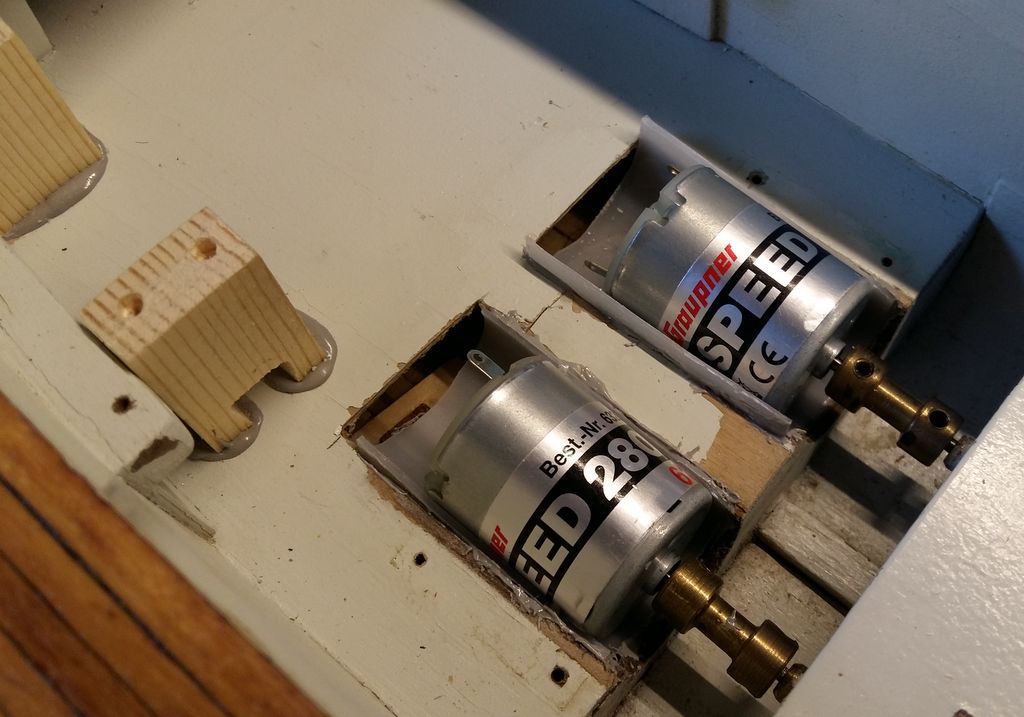

ed ho iniziato a posizionare i due nuovi motori, degli speed 280, più adatti dei motorini trovati nello scafo.

Immagine

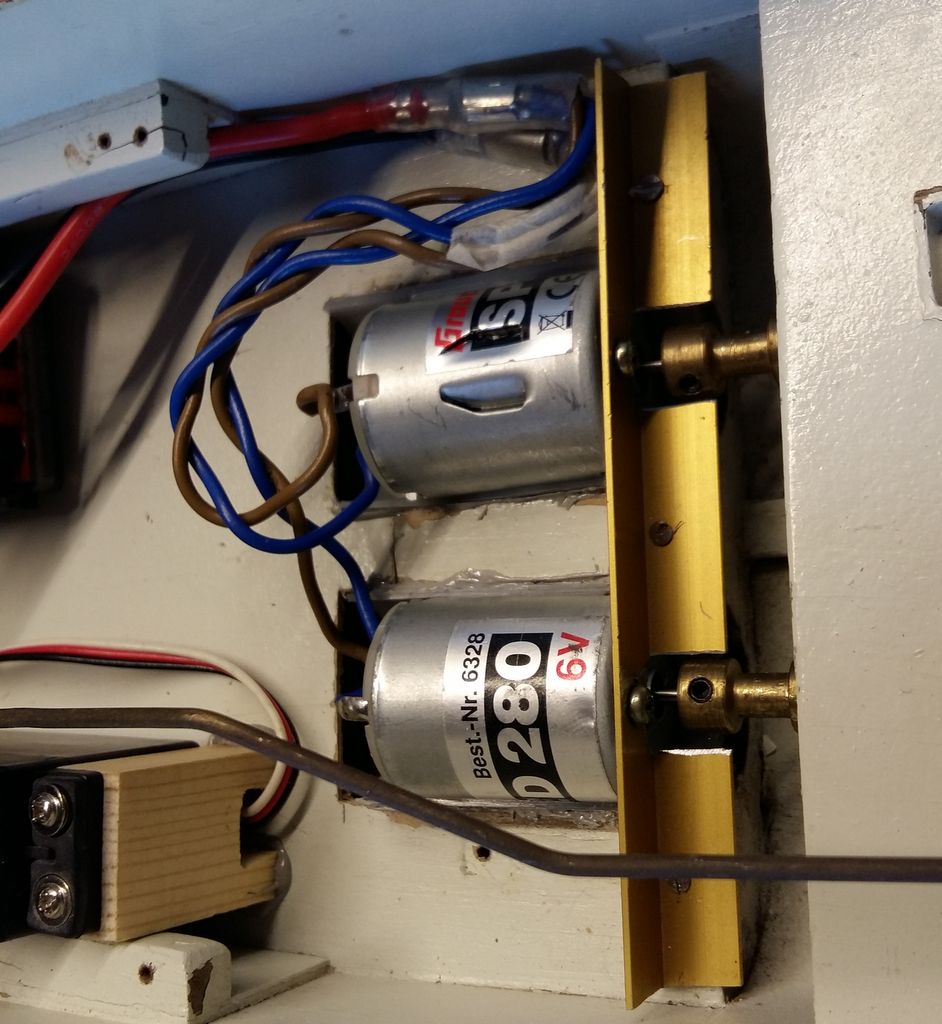

Per tenere ben saldi i due motori, è stata sagomata una barra ad L di alluminio,
forando opportunamente gli attacchi delle viti.

Immagine

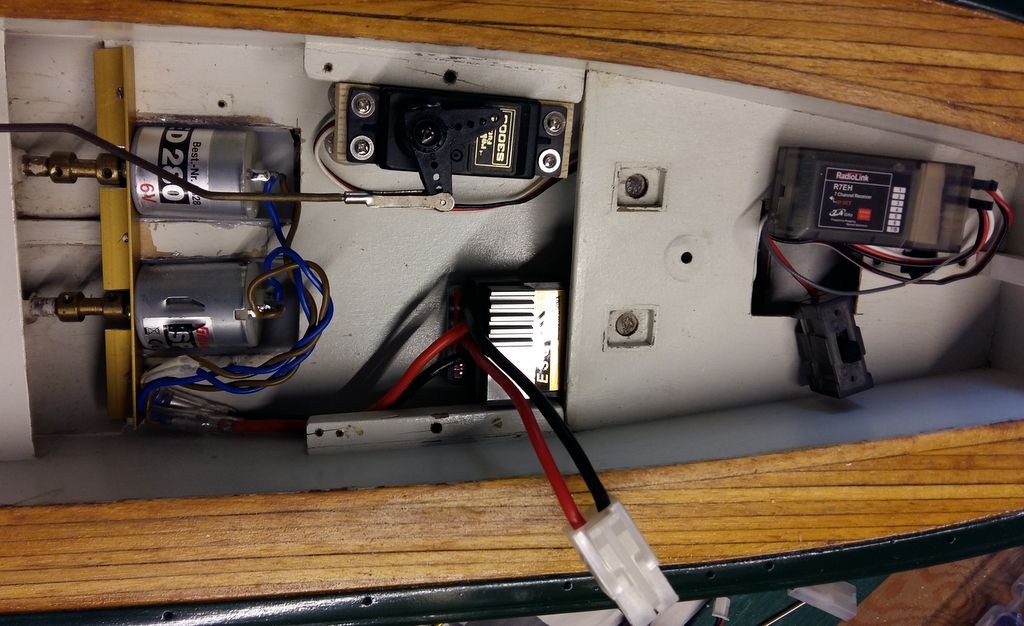

Ecco l'assemblaggio dell'elettronica del modello, con anche il regolatore di velocità sistemato.

Immagine

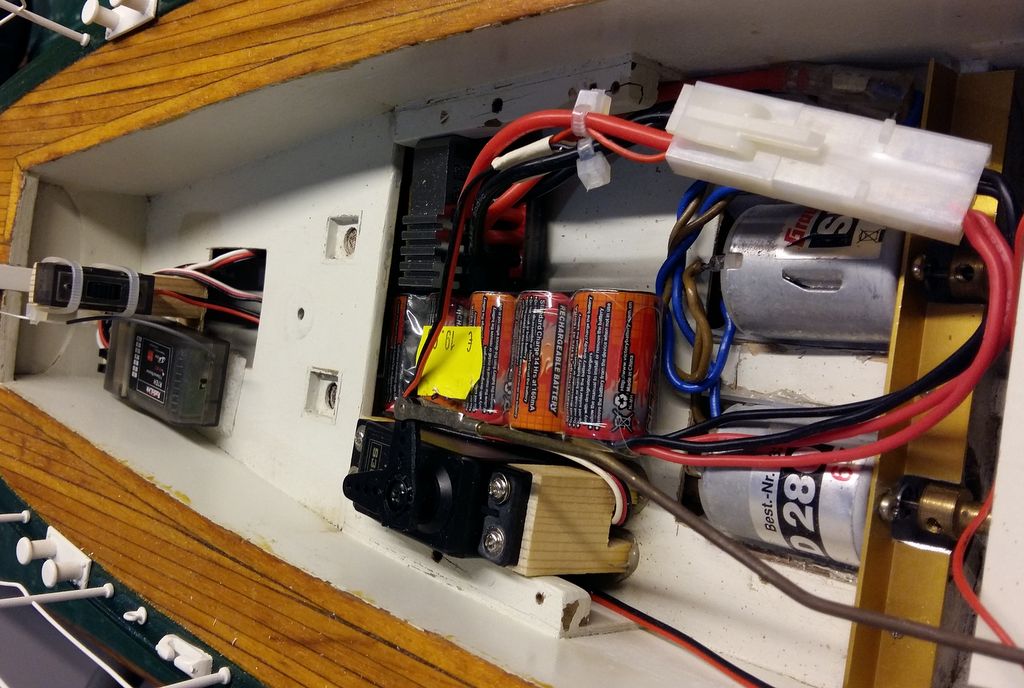

E con la batteria!!!

Immagine

Piano piano... :)
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 09/08/2019, 14:43

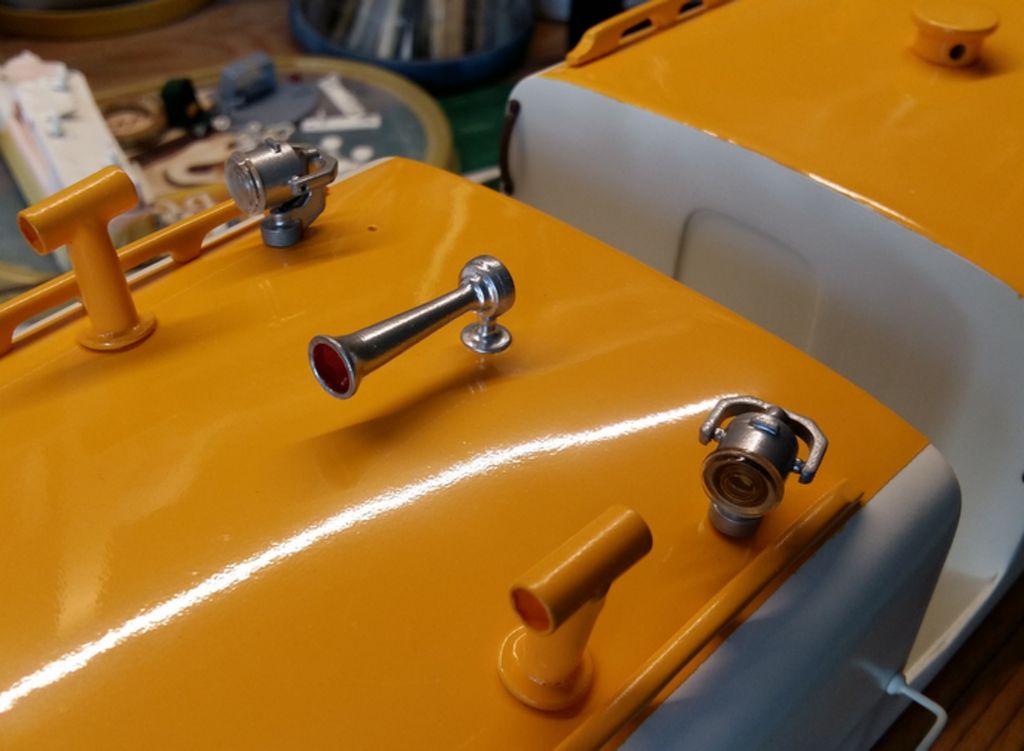

Su questo tipo di imbarcazioni erano montati anche dei proiettori per la ricerca notturna,
e non ne potevano mancare un paio fissati sulla tuga.

Ed eccoli qua, chiaramente funzionanti per le prossime esibizioni notturne!!! :)

Immagine
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma

Re: Patron François Hervis

Messaggioda alberto » 19/08/2019, 16:56

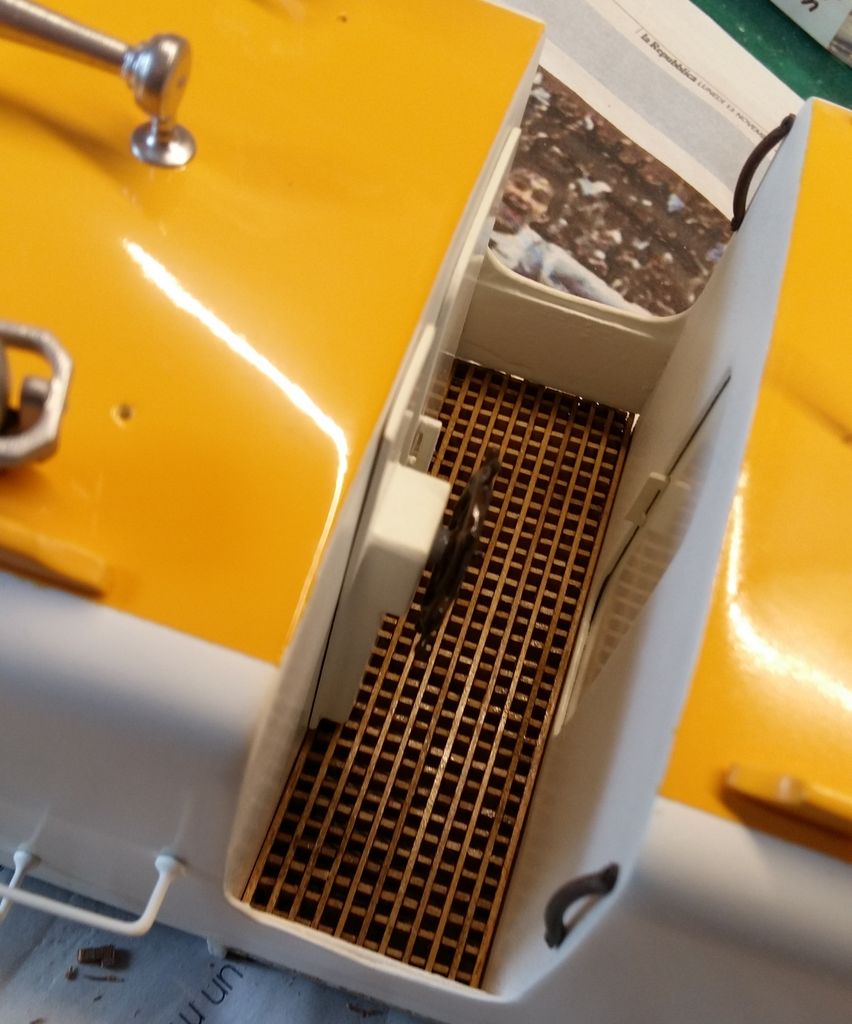

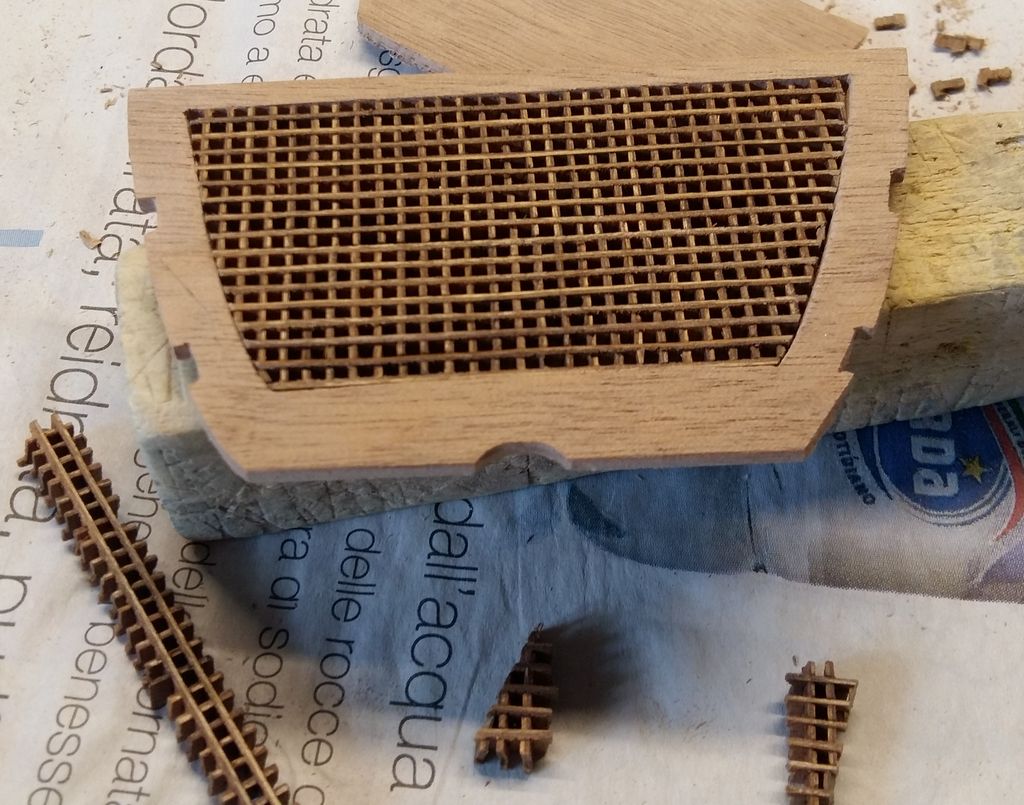

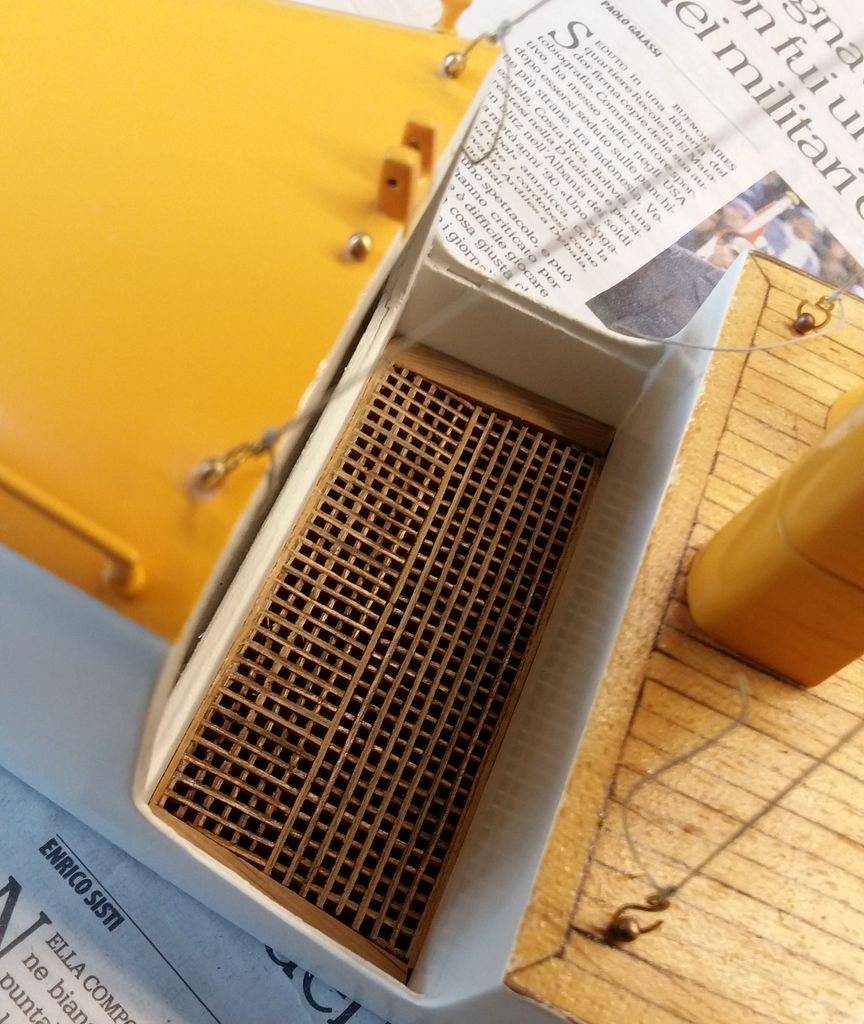

Nella tuga sono presenti tre aperture sul fondo in corrispondenza delle parti esterne di calpestio,
in cui sono previste dei paiolati.

Ed ecco che utilizzando avanzi di legno di mogano, e alcuni vecchi carabottini riciclati,
prendono forma i tre paiolati.

A poppa...

Immagine

Al centro...

Immagine

A prua...

Immagine

:D
Alberto Maretti
Modelli realizzati: AHTS Holstentor, HMCS Snowberry, Assunta Tontini Madre, Nemo, Neptun, Ardito, Bruma, Golden Hind, Cutty Sark, Bounty, M/N Porto Alegre, MotorYacht Lucky Star, Elettra, Patron Francois Hervis, Moby Magic, Rita Br, RN Doria

Immagine Immagine Immagine Immagine
Avatar utente
alberto

Messaggi: 954
Iscritto il: 17/12/2012, 15:45
Località: Nettuno - Roma
