TIMPANO- peschereccio a strascico.

[Calafuria]

Nella lunga carriera di navimodellista che ho sulle spalle (circa 2 anni) , ho costruito soltanto imbarcazioni plananti ( Riva, Najade, Calafuria e gomone bwa), veloci e piene di problematiche relative ai pesi, adeguate motorizzazioni ed eliche. Dopo aver ottenuto soddisfacenti risultati, mi è stata lanciata qualche sfida dai compagni navimodellisti dell'Amirel .....e cioè di cambiare tipologia di imbarcazione, quindi, passare da imbarcazioni plananti a dislocanti. Quindi mio ritrovo a mettermi in gioco nella costruzione di una nuova imbarcazione....... un peschereccio a strascico.
Questo peschereccio lo chiamerò TIMPANO, il nome che ha il peschereccio più conosciuto e imponente che trova rifugio nel porto del mio paesino siciliano.

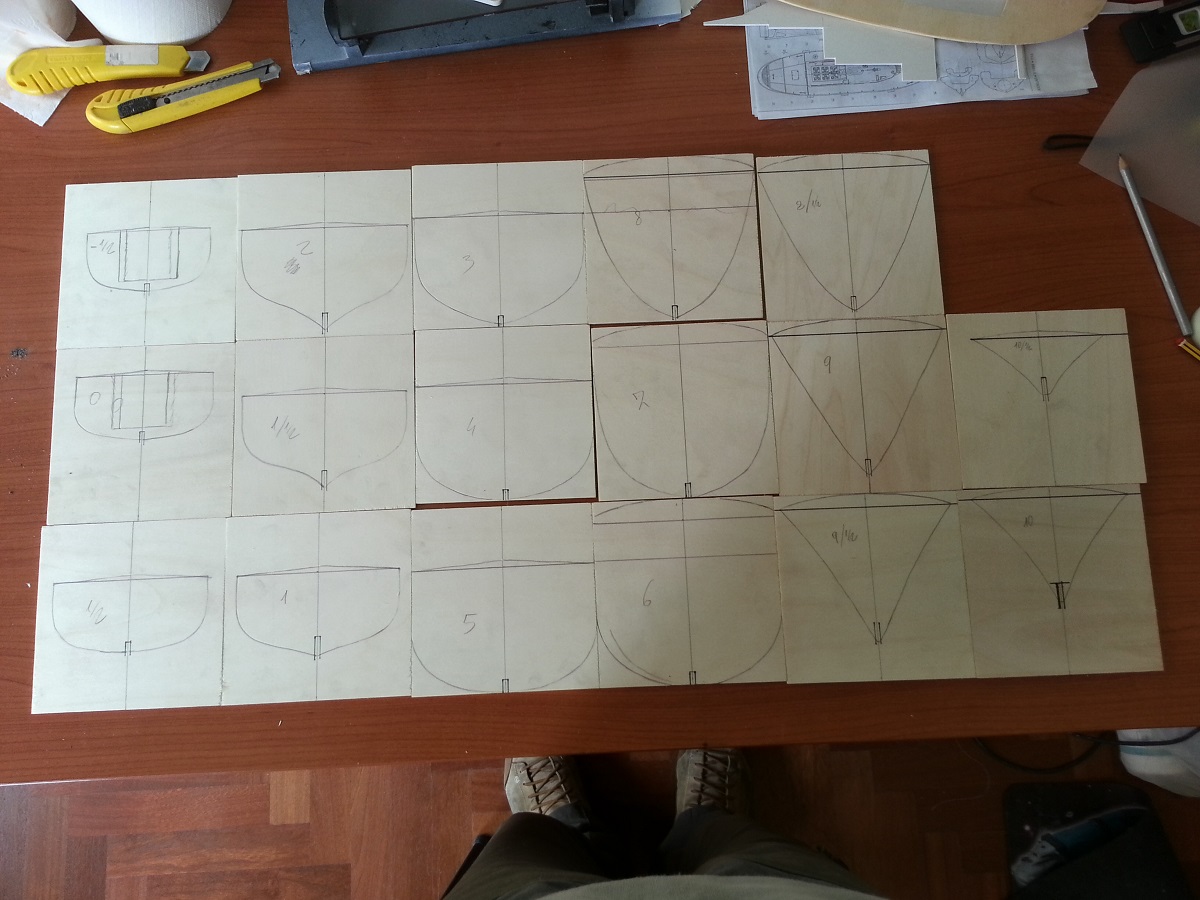

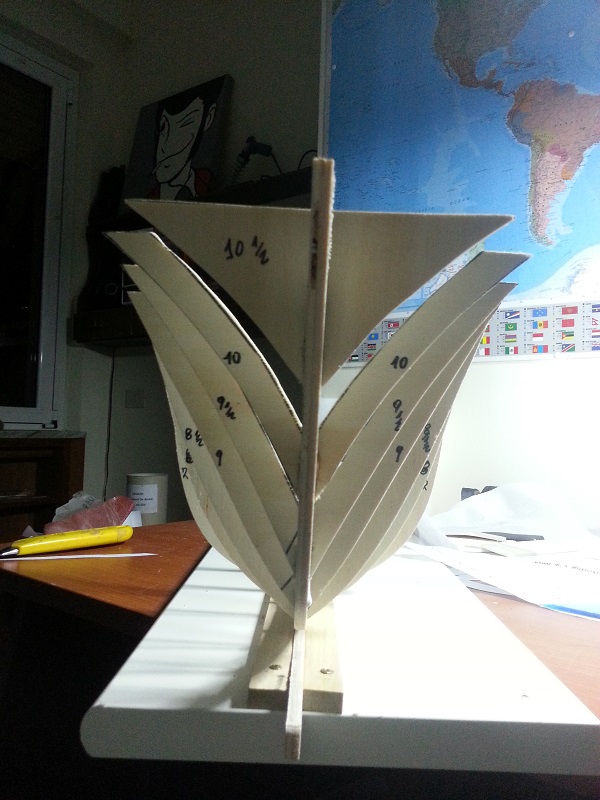

Per ottenere i piani di costruzione mi sono affidato a Mr. Internet....e dopo l'acquisto ho iniziato i lavori. La costruzione partendo da zero su piani di costruzione per me è una novità, quindi se notate delle pecche nella modalità di montaggio o nella sequenza vi pregherei di farmelo notare. Come prima cosa ho copiato su delle tavolette di compensato da 5mm, precedentemente tagliato, le ordinate ricavate dai piani di costruzione.

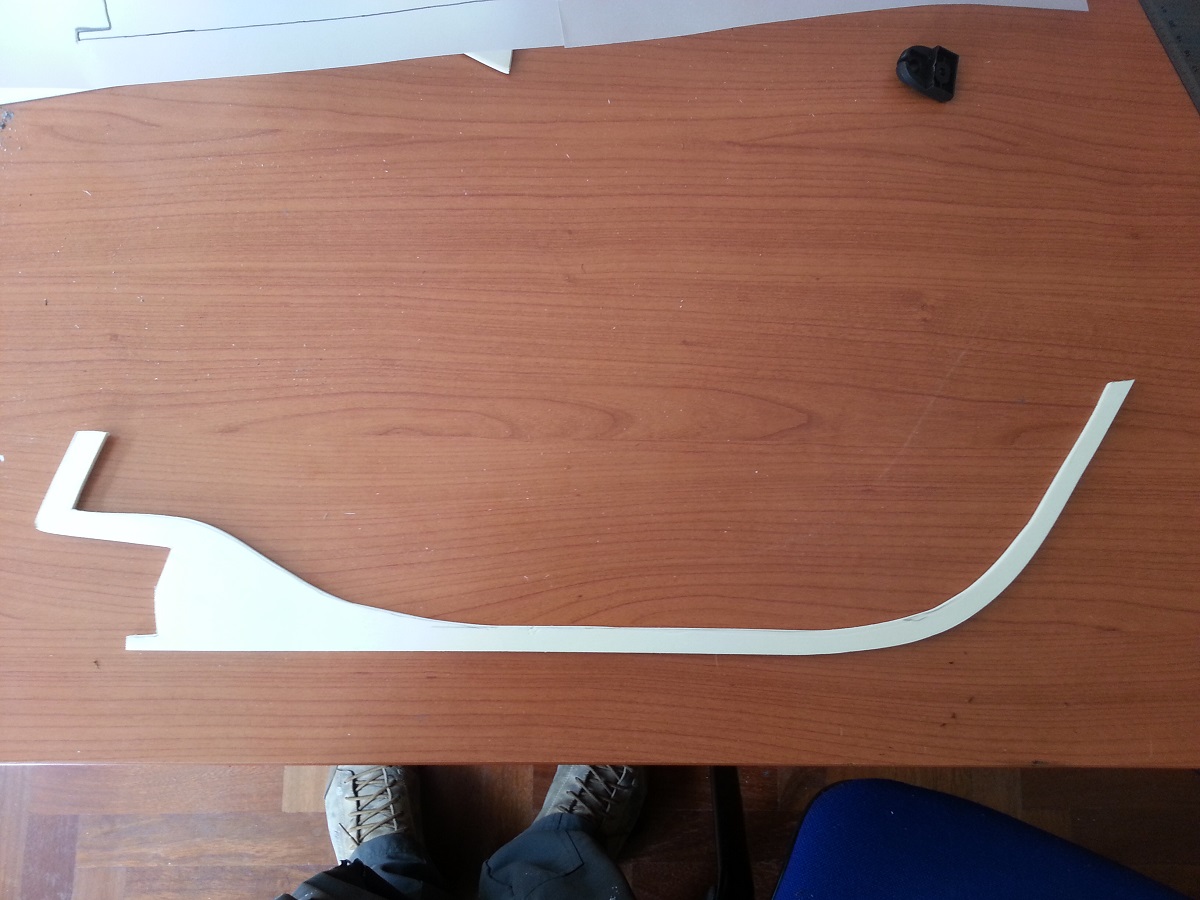

Dopo, ho fatto la stessa cosa con la chiglia su compensato da 6mm e successivamente ritagliato con micro seghetto alternativo della Proxxon.....


Ho deciso di realizzare un supporto base per tenere ferma ed allineata la chiglia su cui dovrò poi incollare le ordinate. Così ho recuperato una vecchia mensola pesante in multistrato da 3cm e ho avvitato 2 aste di noce 2 cmx1cm, ho lasciando tra di loro uno spazio di 6mm dove andrà ad alloggiare la chiglia.

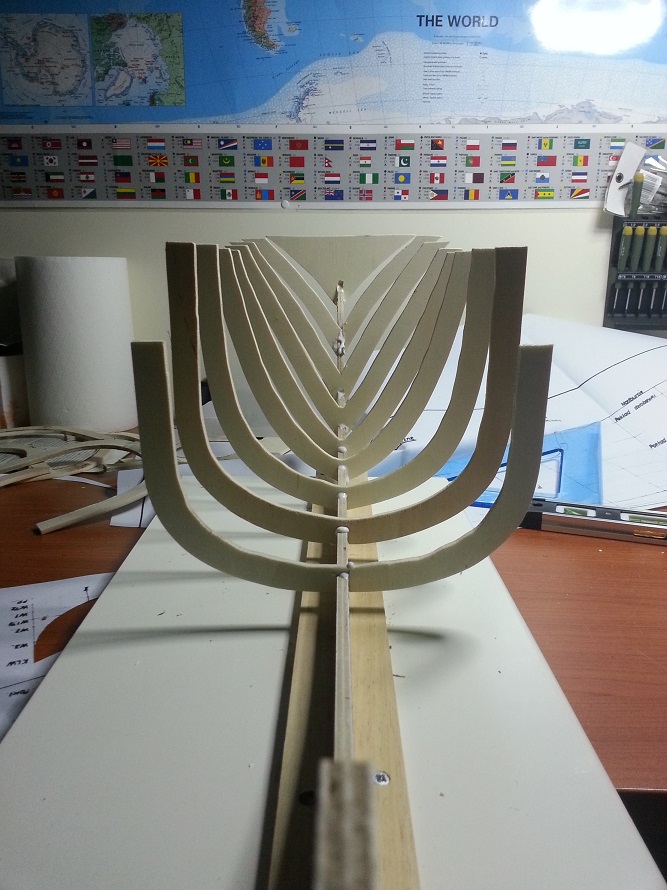

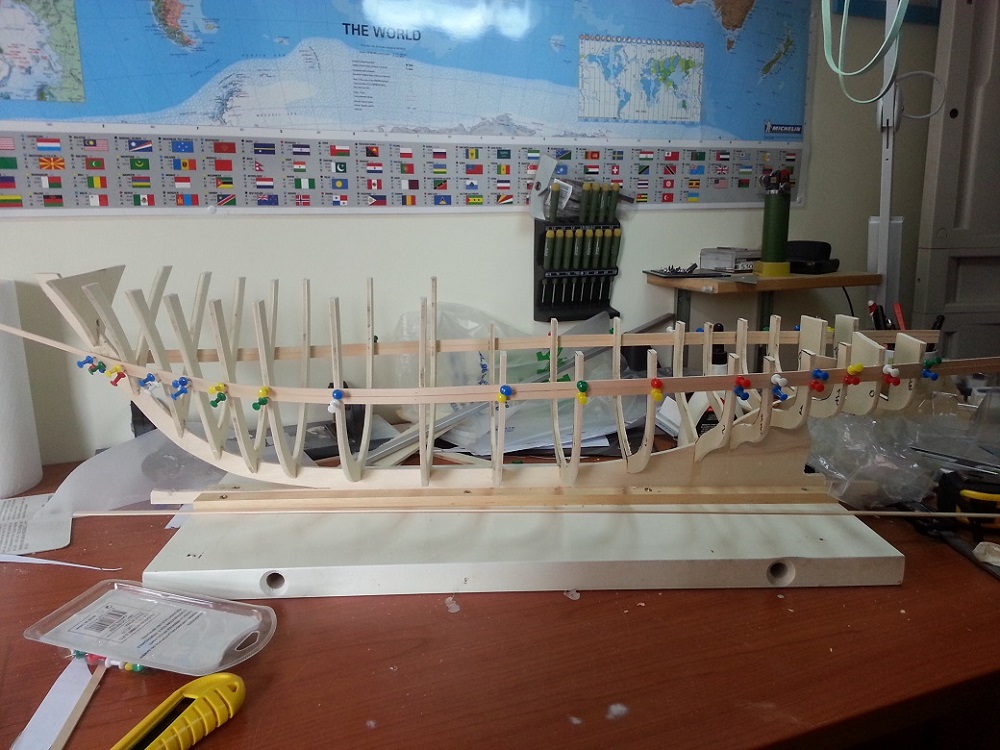

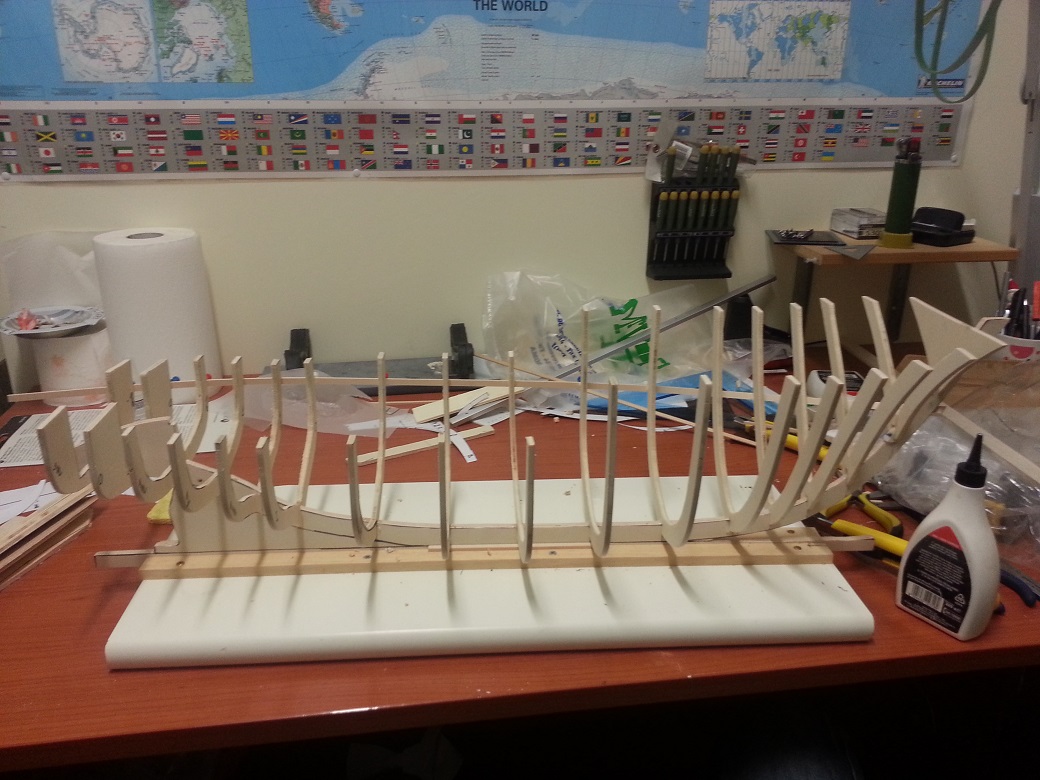

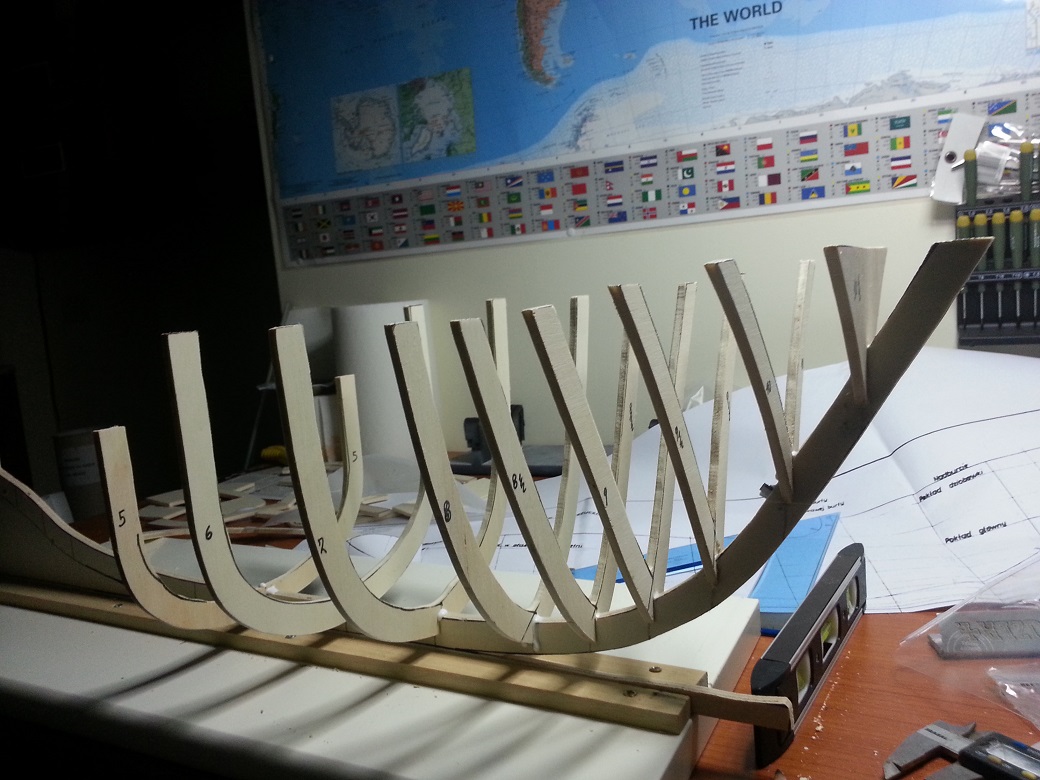

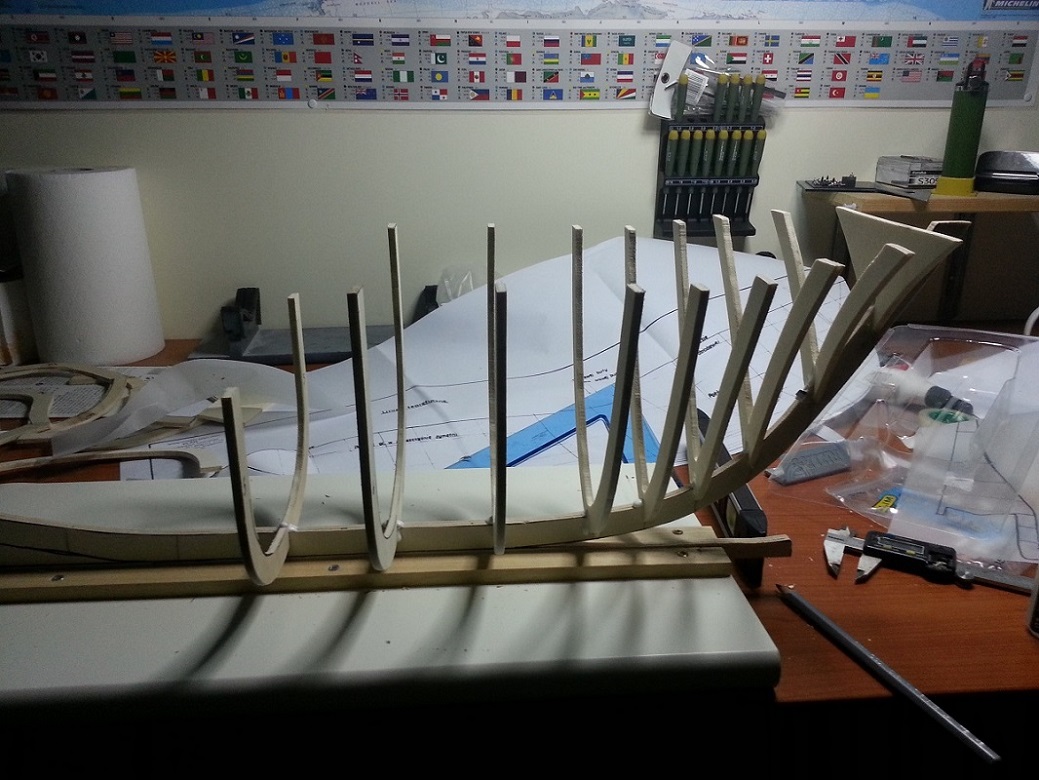

Una volta alloggiata la chiglia nella base di montaggio ho cominciato ad incollare le ordinate che ho precedentemente numerato.




[Francesca]

e bravo!!! Come al solito te la caverai benissimo! Seguo con interesse, Alla via così!!!

[Calafuria]



Una volta incollate tutte le ordinate, equi distanziate l'una dall'altra, ho cominciato a rivestire lo scafo con listelli di betulla da 6x2mm. l'istallazione di quest'ultimi è stata davvero difficile, perchè ho dovuto istallare i listelli prima su di un lato e poi sull'altro, tenendo sempre questo ritmo fino al completamento del fasciame. Ho deciso di fare così perchè avevo paura che se listellavo prima una parte dello scafo e poi l'altro non avrei ottenuto uno scafo perfettamente allineato.

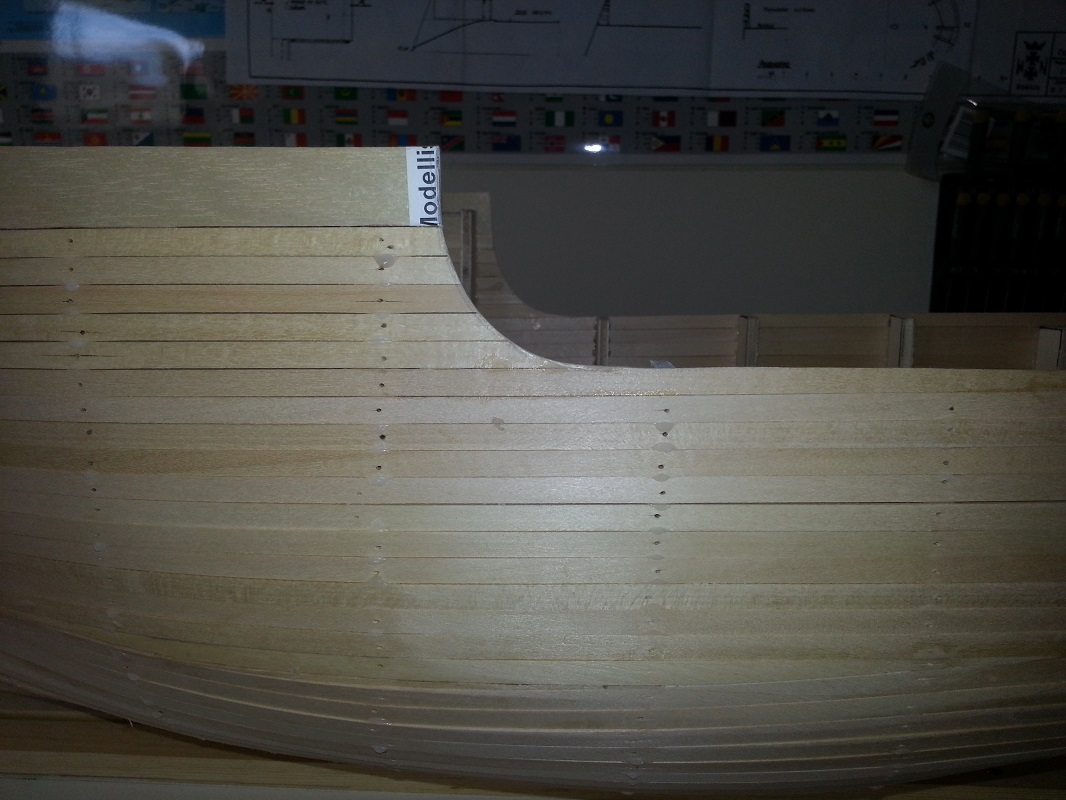

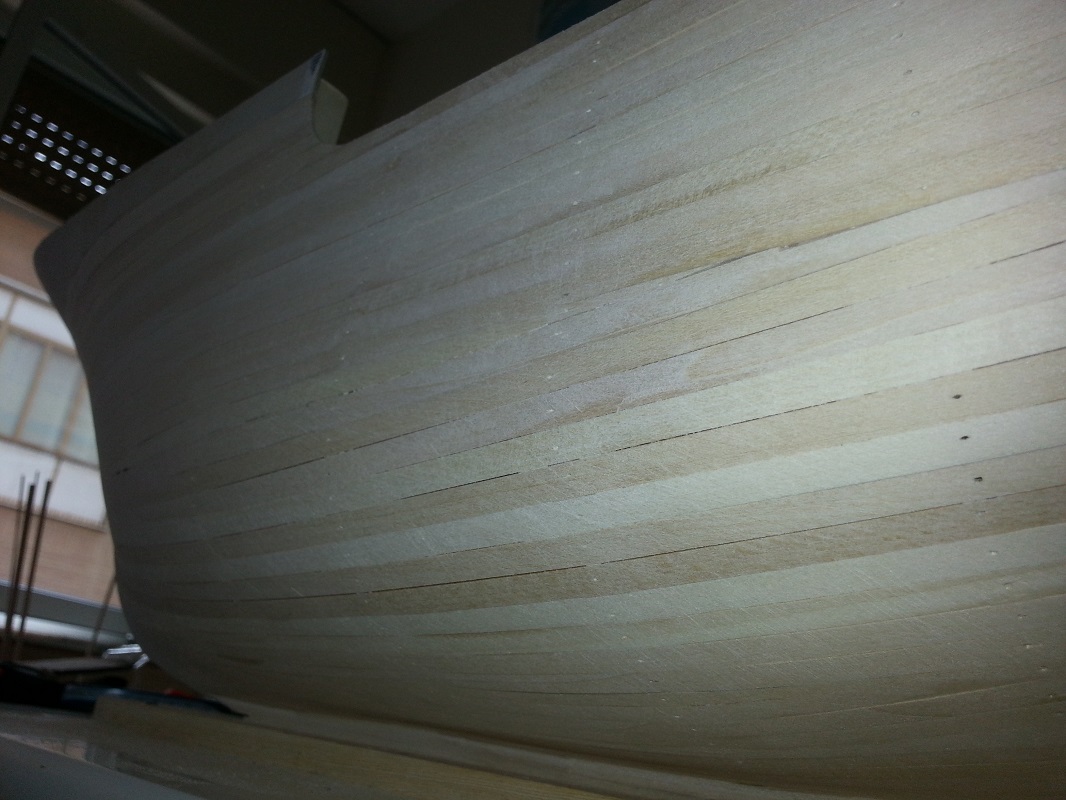

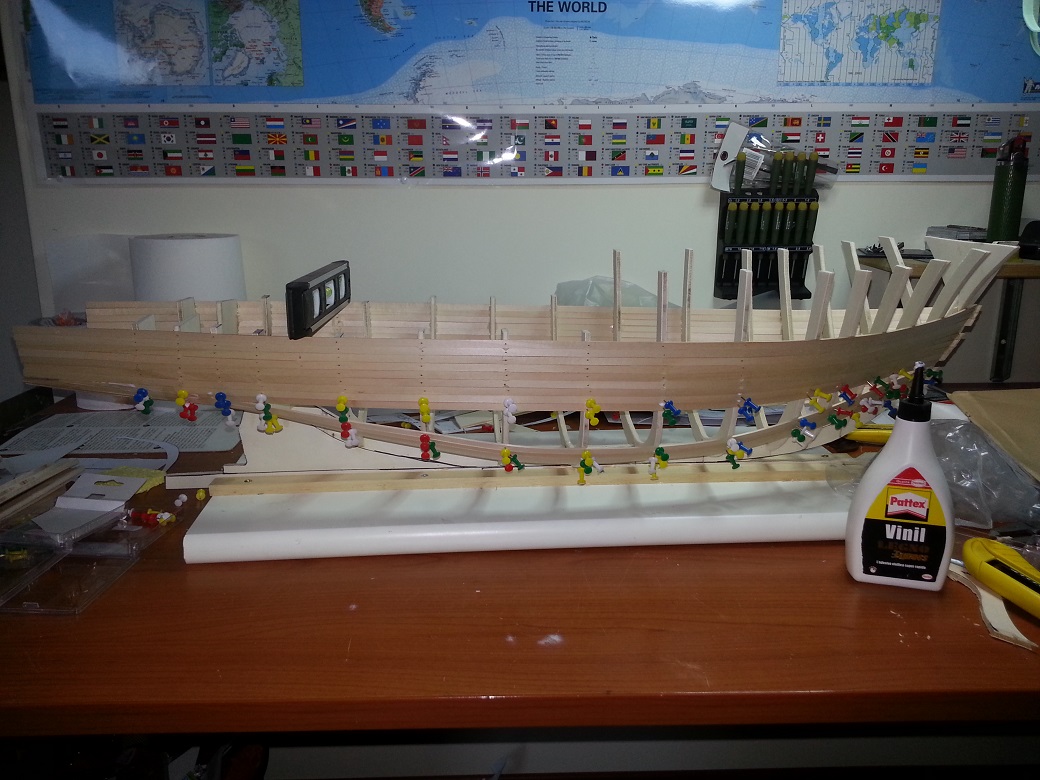

Ecco in sequenza alcune foto del rivestimento.......



controllo dell'allineamento con la livella...............


Per il momento mi fermo qui.....ci vediamo per nuovi aggiornamenti...........

[alimurimeta]

Ciao Francesco, seguo con interesse questa tua nuova avventura. Il soggetto da te scelto mi piace molto. I listelli di betulla li hai fatti "in casa" ho li hai acquistati? Non si trovano tanto facilmente in giro.
A presto per il trofeo M.V.
ALIMURIMETA

[pane arturo]

Ciao Calafuria, scusami se mi intrometto, per prima cosa, complimenti, lavoro molto pulito, ma se mi permetti vorrei darti un consiglio,per evitare in seguito un sacco di problemi, specialmente, se lo fai dinamico.
Il rivestimento che stai facendo, cerca di non mettere i listelli tutti interi, ma cerca di intervallarli più che puoi, lo scafo verrà alla fine molto più resistente, scusami ancora, è buon lavoro, arturo

[Calafuria]

Ciao a tutti. ...alimurimeta scusa.... solo adesso mi sono accorto del madornale errore......i listelli sono di tiglio e nn di betulla!!.
Pane arturo grazie per il consiglio...essendo ancora alle prime armi con la costruzione da zero alcune conoscenze basilari mancano! Farò tesoro del tuo consiglio e lo proverò sul prossimo lavoro.
Grazie ancora per il vostro interesse.

[Calafuria]

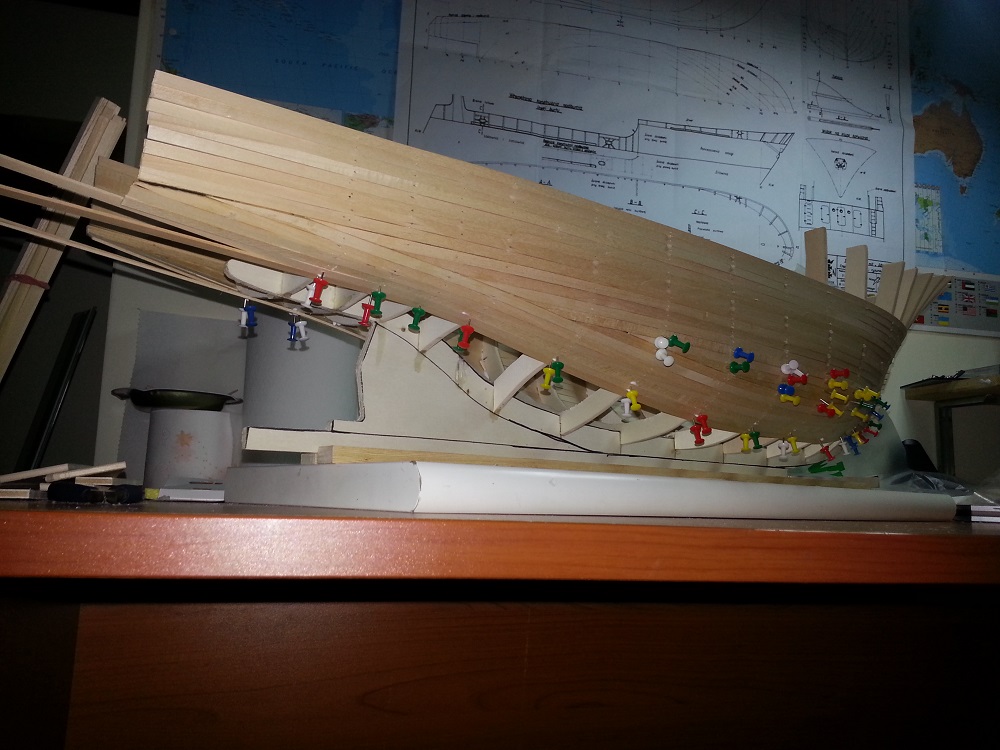

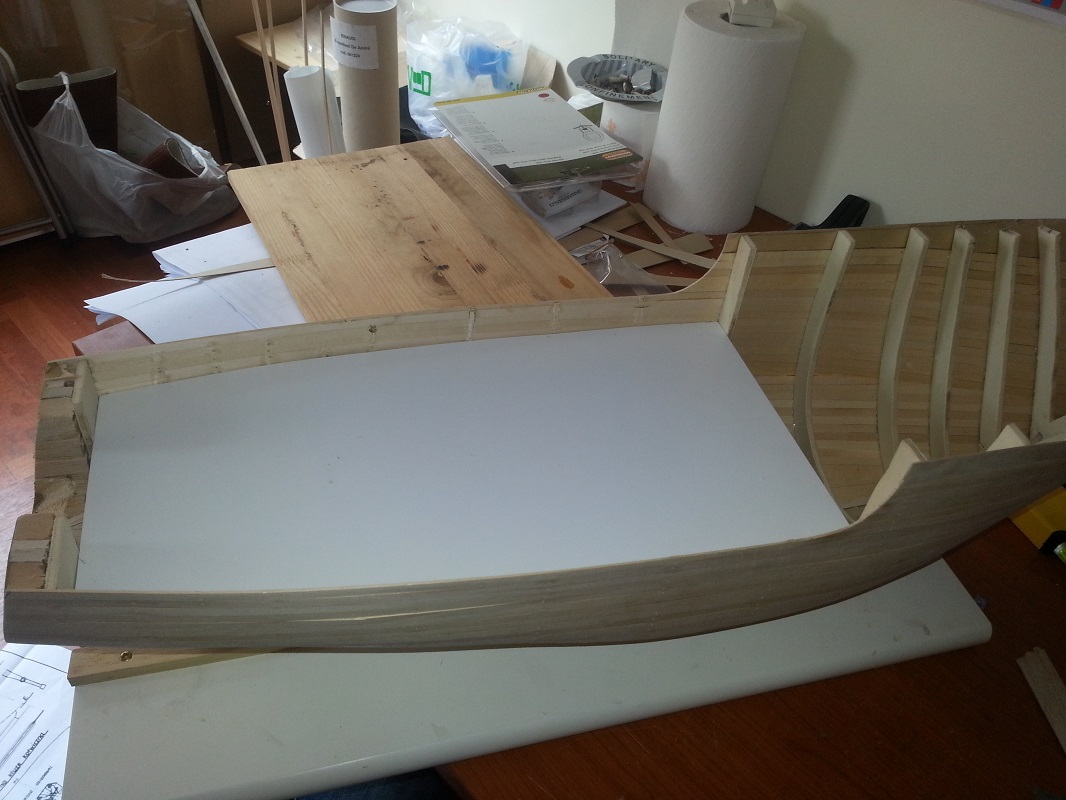

Dopo aver rivestito con i listelli circa l' 80% dello scafo, ho dovuto staccarlo dal suo supporto di montaggio per avere la possibilità di rivestire la parte dell'opera viva in prossimità della chiglia.


Adesso nn rimaneva che chiudere la prua!!! Dopo le dovute prove mi sono accorto che rivestirla con i listelli mi sarebbe venuto veramente difficile per via della forma curva e l' aumento dell' altezza man mano si va verso prua, allora ho optato per una diversa soluzione. Ho sovrapposto allo scafo un cartoncino e ho copiato con un pennarello lo spazio da rivestire, cosi ho ottenuto la dima.........copiata su compensato da 1mm ....ritagliato ed incollato.
ecco il risultato.

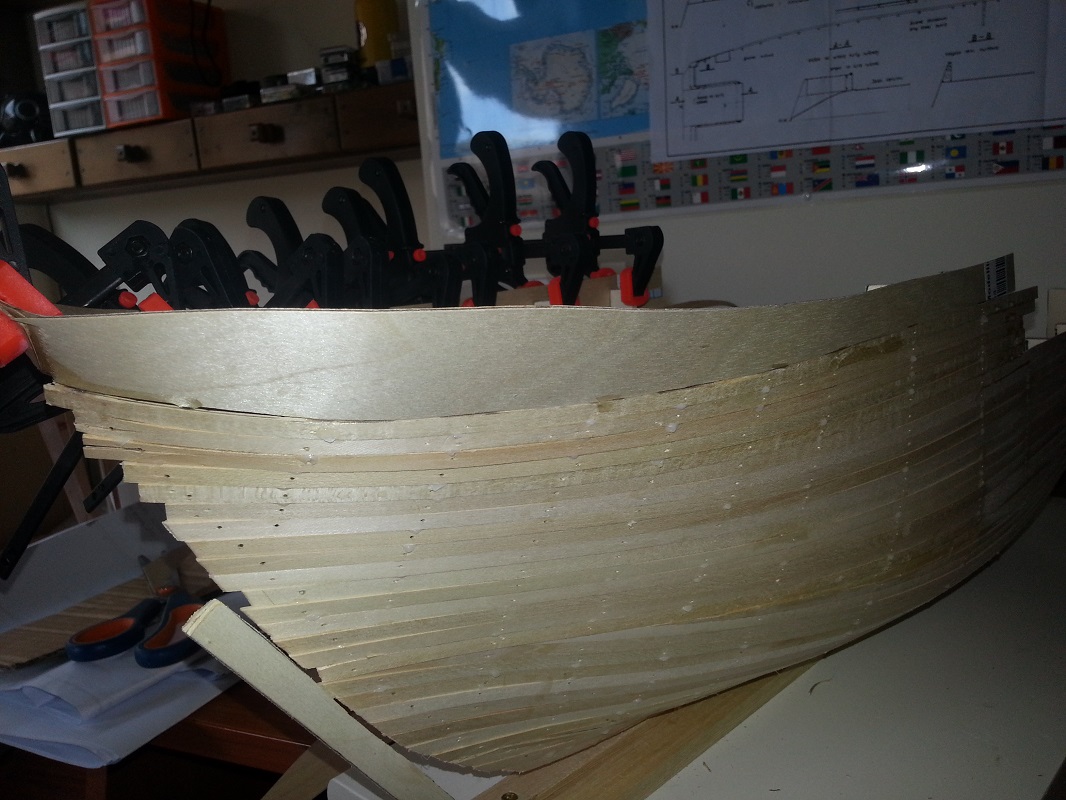

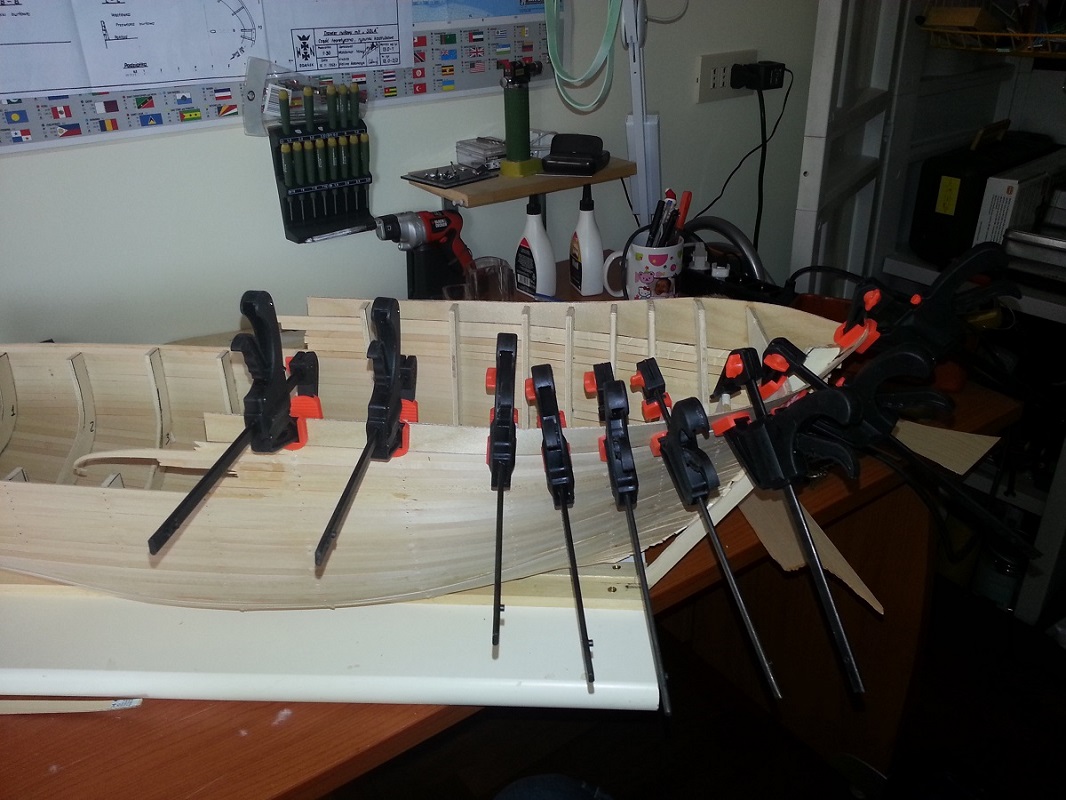

I morsetti sono stati indispensabili per questa ostinata istallazione............


Prime pulizie sulle fiancate.............


Passando dalla prua alla poppa..... questo peschereccio ha la poppa a scalpello, quindi inclinata rispetto alla superficie dell'acqua, per agevolare il recupero delle reti.

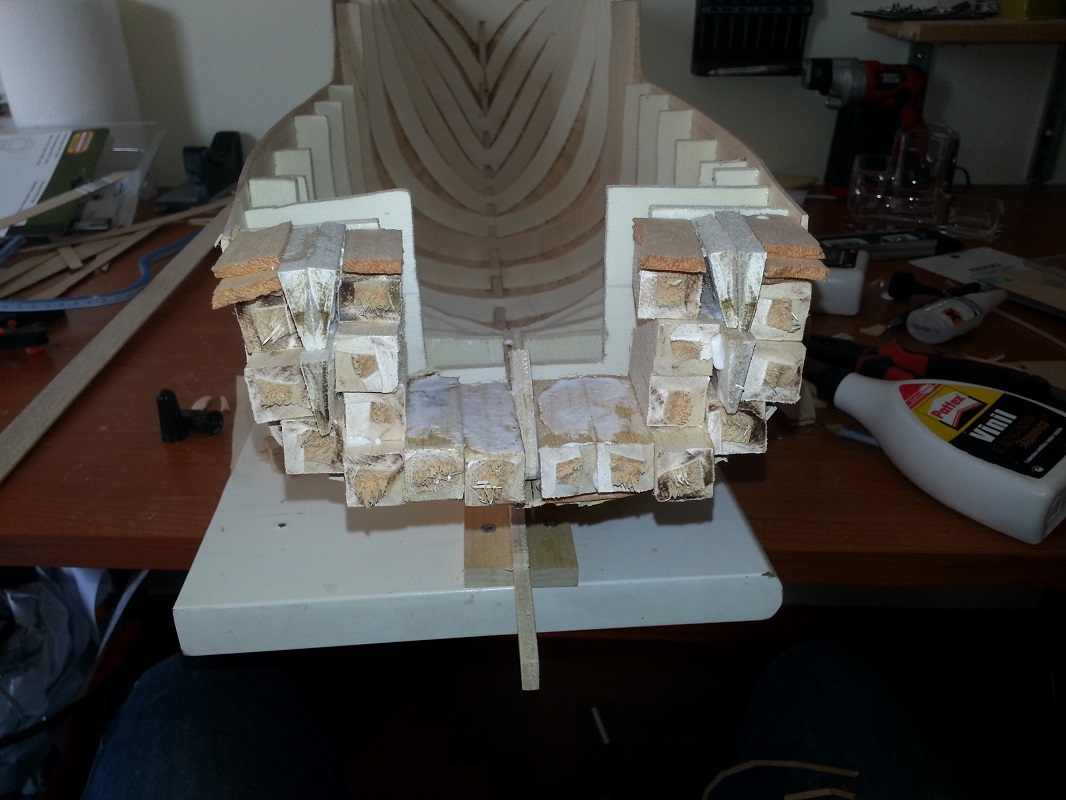

Per crearmi questa superficie inclinato ho fatto una vera SCHIFOSAGGINE e ho incollato, uno sull'altro, dei tasselli di legno di balsa da 2cmx2cm.

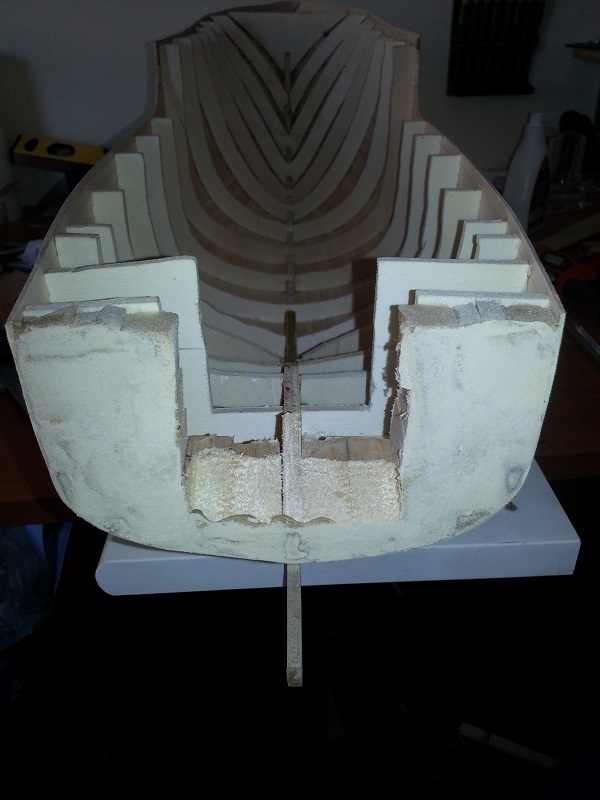

Questo è il risultato prima e dopo la levigatura e stuccatura.........


[Calafuria]


Dopo aver ripulito tutti gli eccessi di listelli e materiale, ho dato una bella scartavetrata grana 150 su tutta la superficie dello scafo..

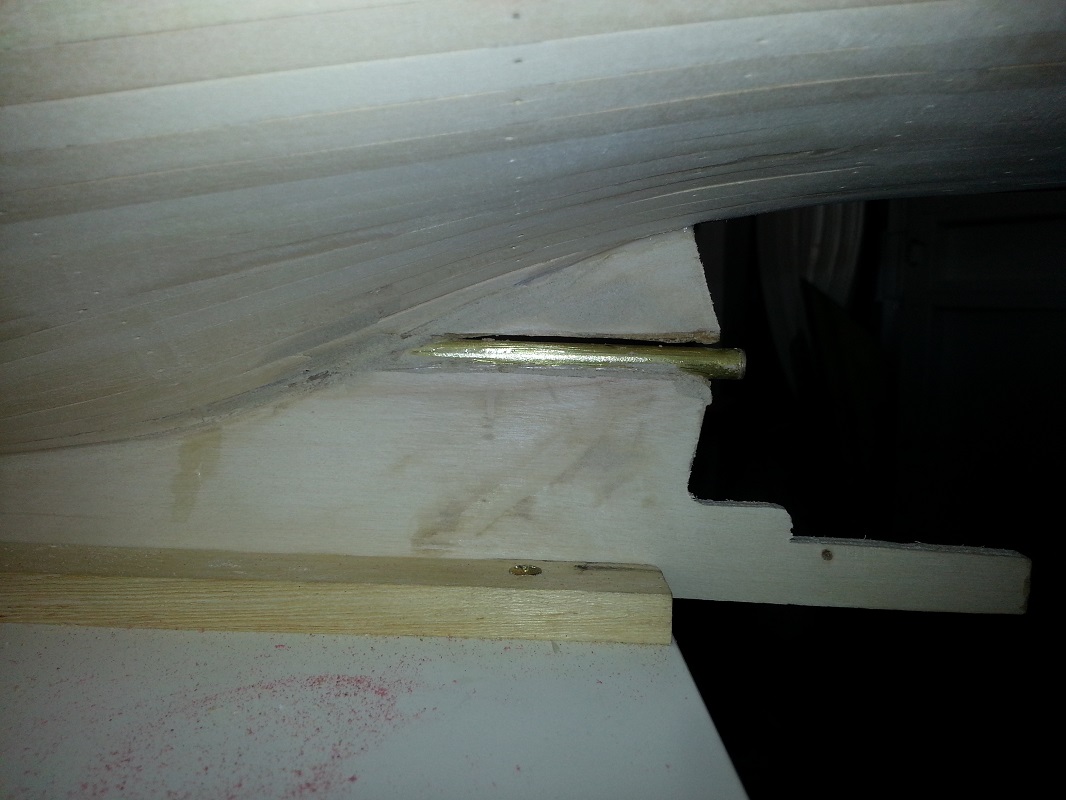

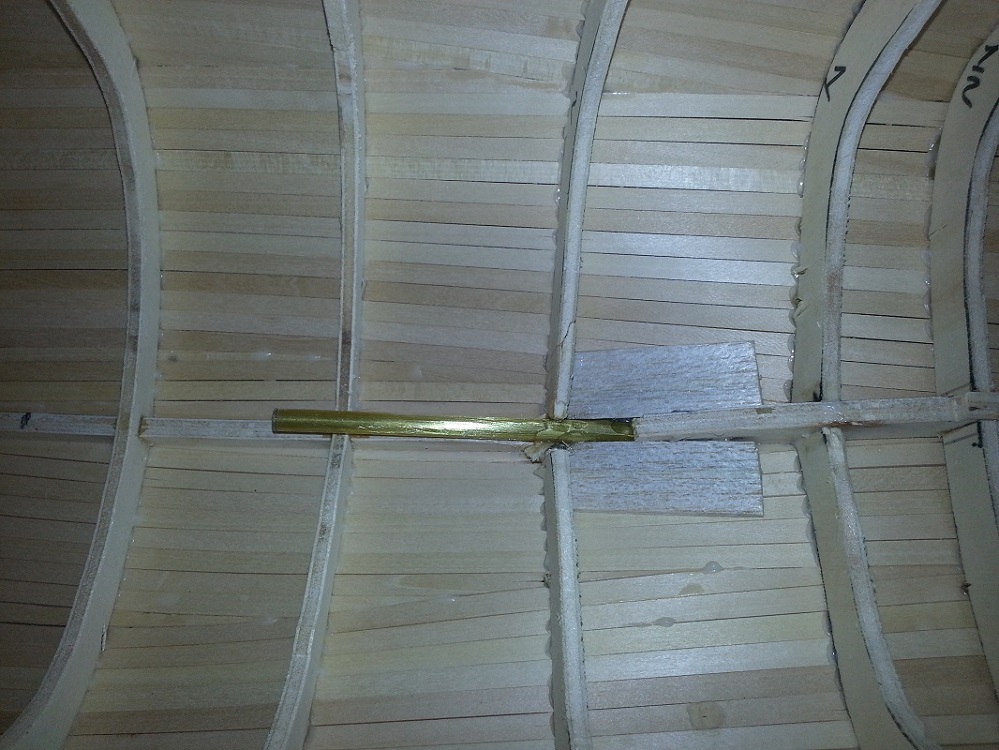

Dopo di che.....dopo aver preso le giuste misure dai piani di costruzione, ho segnato a poppa della chiglia la linea dell'asse elica e l'ho forato con punta per legno da 6mm.
Una volta inserito l'asse con albero da 4mm.....ho dovuto istallare anche supporto motore, motore elettrico e giunto snodato, questo per ottenere il giusto allineamento delle parti meccaniche ed evitare così, futuri consumi di boccole o rumori o vibrazioni anomali. Sia l'asse elica che il supporto motore saranno momentaneamente incollati allo scafo con colla rapida tipo attack, per una veloce prova e poi successivamente e definitivamente incollati con resina epossidica.



Prossimo passo è la costruzione dei due ponti : ponte di prua dove è alloggiata la cabina di pilotaggio e ponte di poppa destinato al lavoro in mare. Il materiale che adopererò da adesso in avanti sarà il Forex....lastre da 2, 3, 4 mm,. Ho trovato facilità nel lavorare questo materiale che oltre ad essere flessibile è anche facile da incollare, ed una volta incollato difficilissimo da scollare
Ecco un assaggio del ponte di poppa.......e al prossimo aggiornamento

[Francesca]

"Per crearmi questa superficie inclinato ho fatto una vera SCHIFOSAGGINE e ho incollato, uno sull'altro, dei tasselli di legno di balsa da 2cmx2cm.
Questo è il risultato prima e dopo la levigatura e stuccatura........."

Be' in effetti la foto prima della levigatura è impressionante!! Ma, poi, si capisce dalle foto successive, tutto sta prendendo forma nel migliore dei modi
Bravo! Ti seguo

[Calafuria]

Ahahahahahah hai visto Fra??? Nn sapevo cosa inventarmi....ma alla fine tutto è andato bene....ho ottenuto i risultati che volevo.
