TIMPANO- peschereccio a strascico.

[Francesca]

Bene, proprio oggi stavo pensando al tuo Timpano e mi chiedevo che fine avesse fatto, sapendo perfettamente che stavi procedendo
Ed ecco le nuove foto: e bravo Ciccio stai procedendo alla grande!! Non vedo l'ora di vederlo in acqua

[etabeta]

Veramente molto bello tutto l'insieme della timoneria! L'elica in ottone è una Raboesch? è veramente molto bella!

[Calafuria]

Ciao Francesca......questo modello mi sta facendo tribolare! È vero....è da un po che nn aggiornavo i lavori....ma tranquilla nn vi abbandono. Ciao Eta, si è una Roboesch che per fortuna sono riuscito a trovare in italia da Modeltecnica. ...a prezzo ragionevole.

[Calafuria]

Si continua con i lavori......

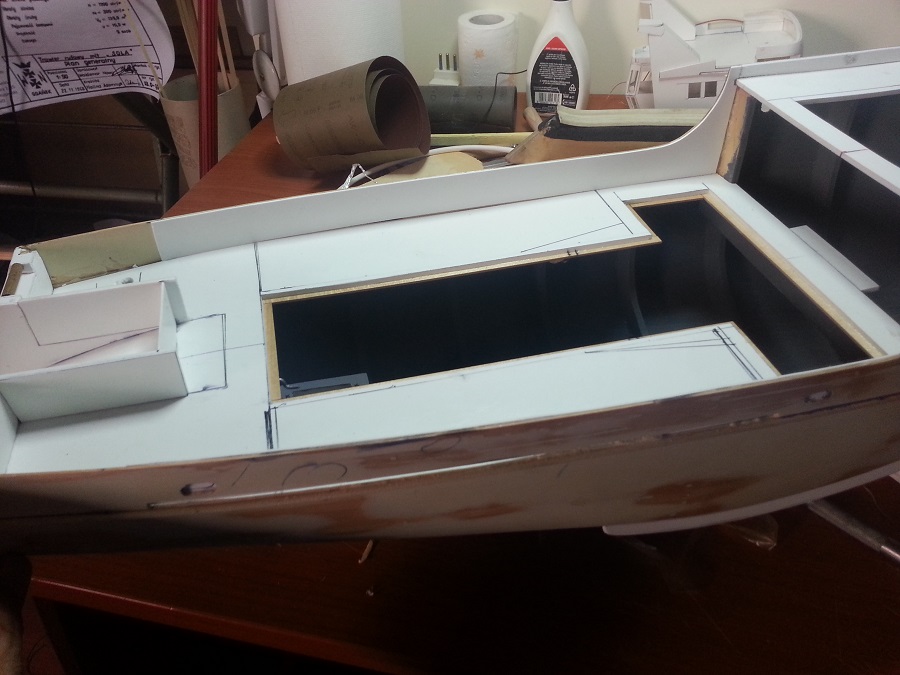

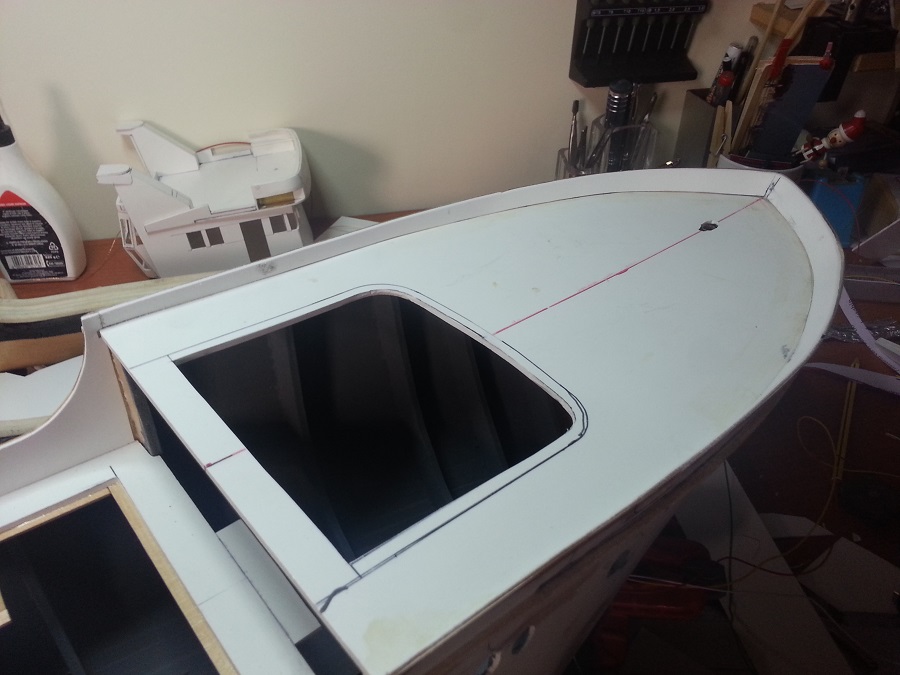

Adesso è il momento di rivestire le paratie interne dei due ponti....prua e poppa, sempre con il mio amico forex da 1mm.

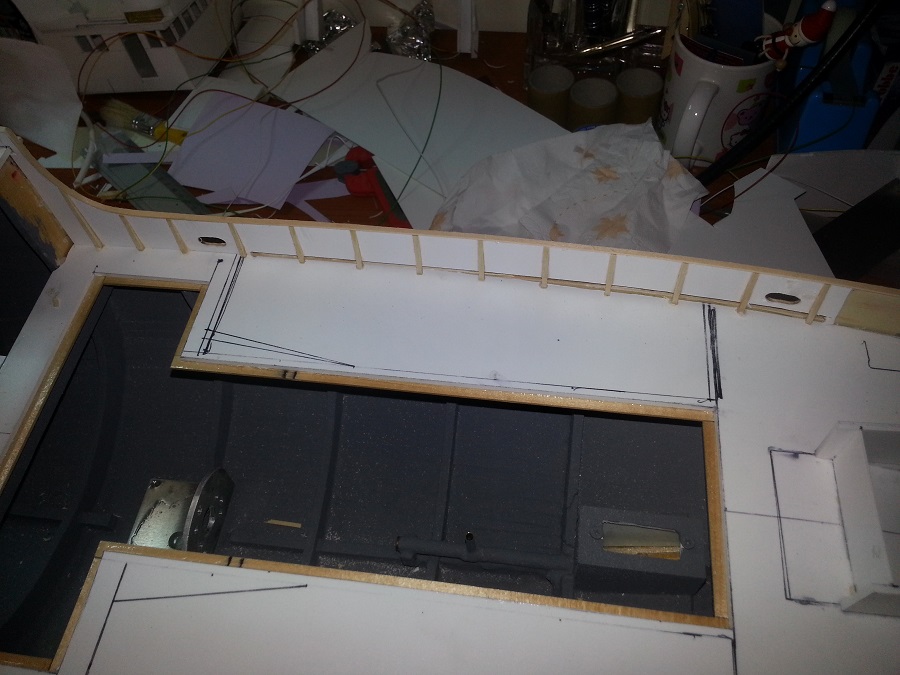

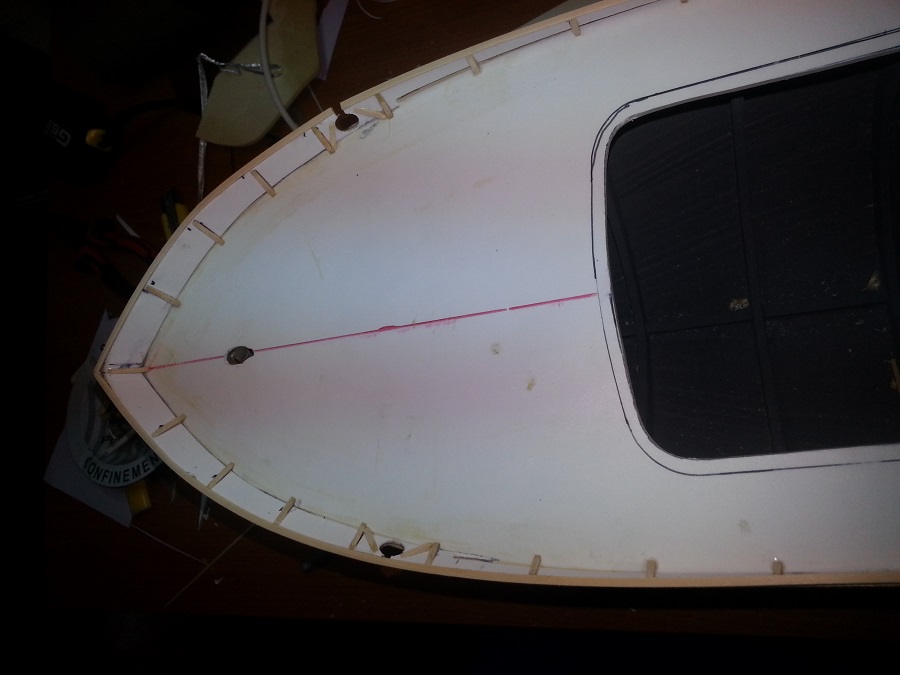

Posizionamento dei piantoni di sostegno delle paratie, piantoni realizzati con listelli in legna da 1,5mmx1,5mm e creazione delle bocche passa cavo delle bitte.

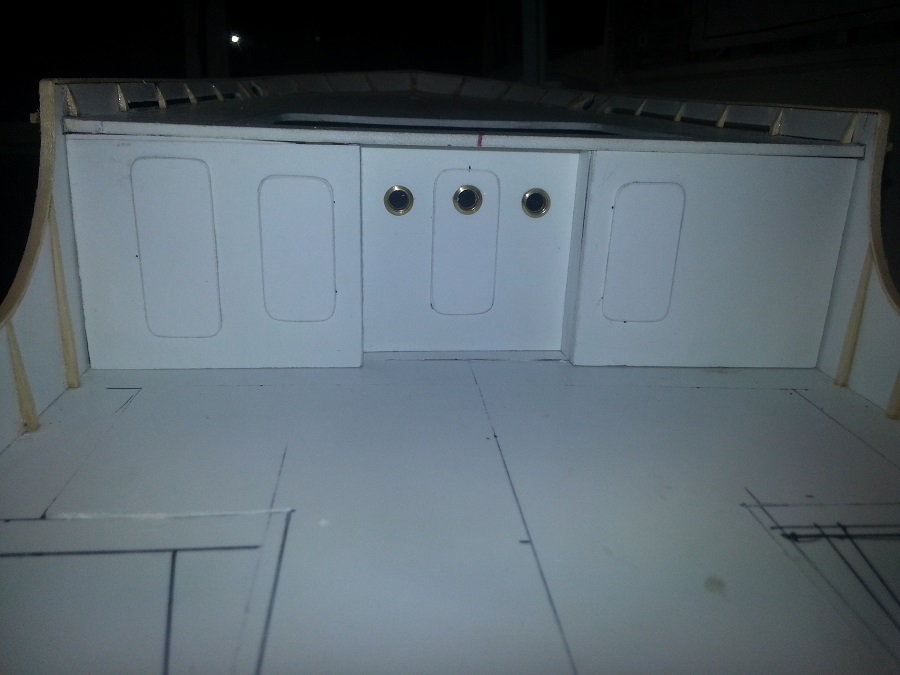

Posizionamento degli oblò fronte ponte


[Calafuria]

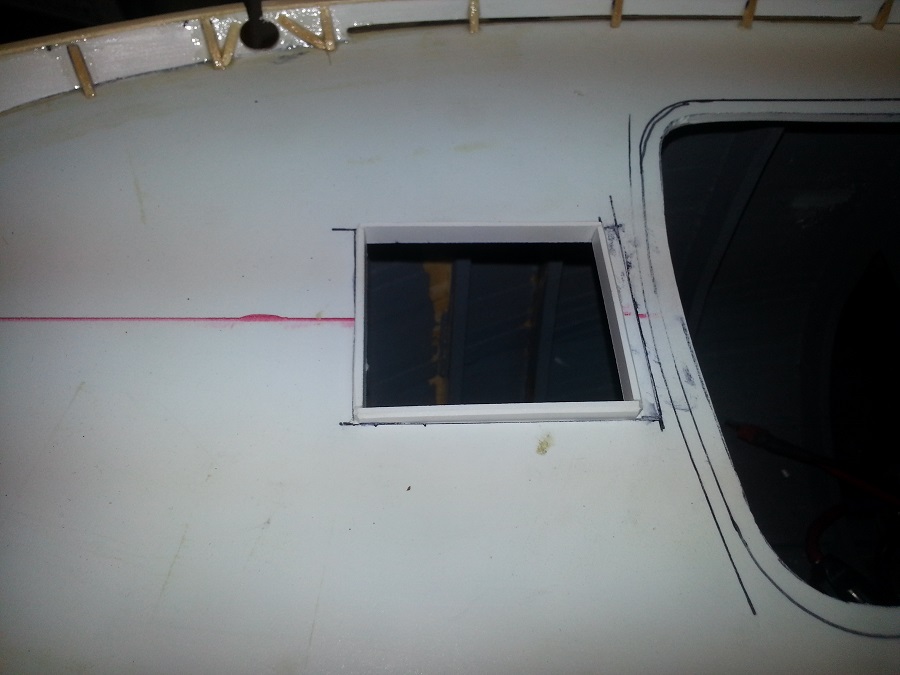

Sul ponte anteriore e davanti alla cabina vi è un comparto con un portellone che porta nella stiva, ne approfitterò per crearmi un vano dove possa inserire 2 interruttori: 1 per l'accensione delle luci e 1 che mi fungerà da stacca batteria.

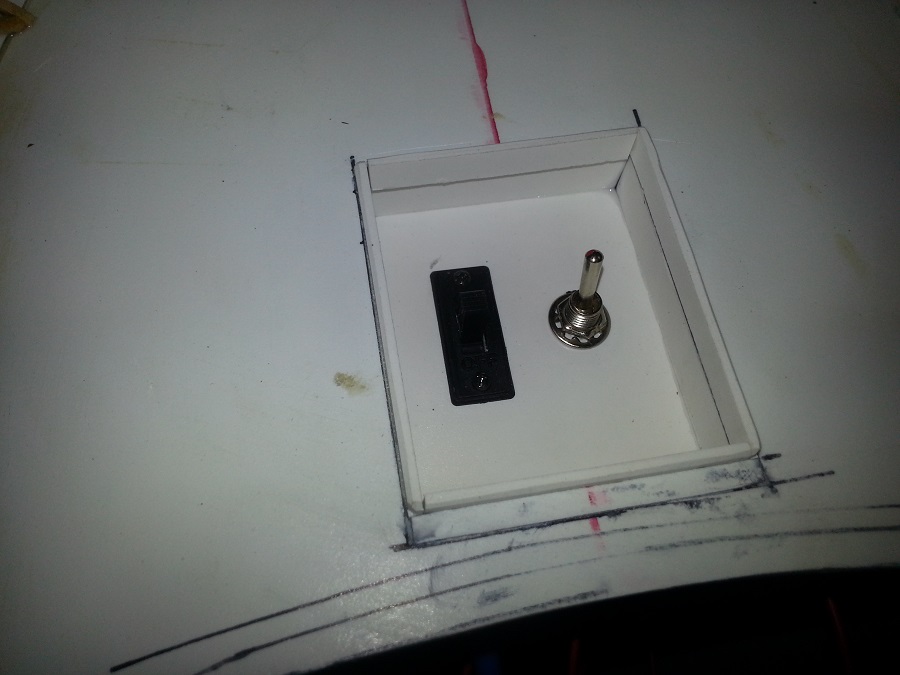

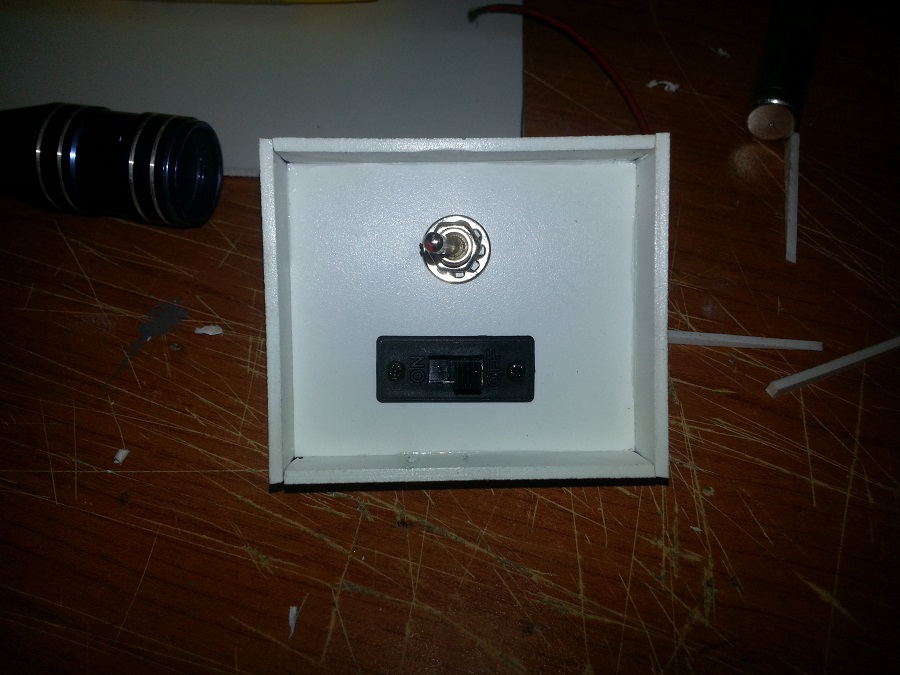

Ho preparato una piastra dove ho inserito i 2 interruttori ......


Ed ecco tutto fissato e incollato..........

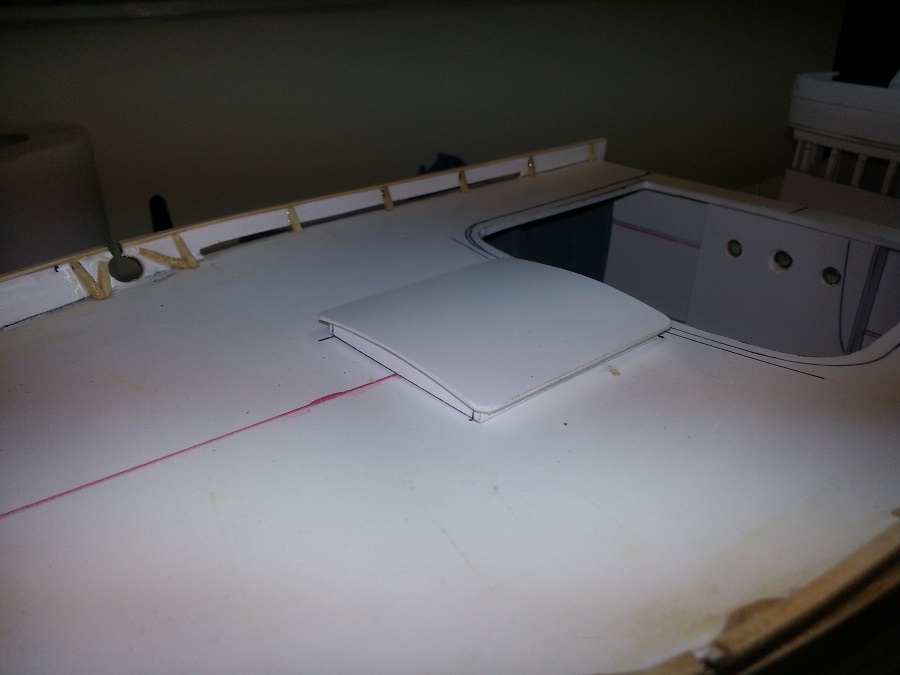

Non poteva mancare alla fine la copertura finale.


Per il momento ci fermiamo qui....a presto.

[alimurimeta]

Ciao Fra, mi piace la soluzione che hai usato per nascondere gli interruttori dei dispositivi elettronici. Il forex si lavora molto bene e la finitura è spettacolare.Vai cosi che verrà un capolavoro.

[Calafuria]

Ciao Ali, bella idea!!! Ma purtroppo ho copiato da altri come Maurizio, Francesca ed Alberto. Il forex è facile da lavorare ma ha una pecca!! Essendo un materiale morbido si riga facilmente e quindi la stuccatura delle superfici è d'obbligo.......con il legno questo nn succede. Però di prò c'è il fatto che i fogli di forex costano la metà di quelli in legno.

[Francesca]

Bè, la tua piastra per gli interruttori è molto più bella e pulita delle mie. Comunque, mi fa piacere che l'idea l'hai avuta anche da me, che sono un' elettricista fai da te, ahi,ahi, ahi….

[Calafuria]

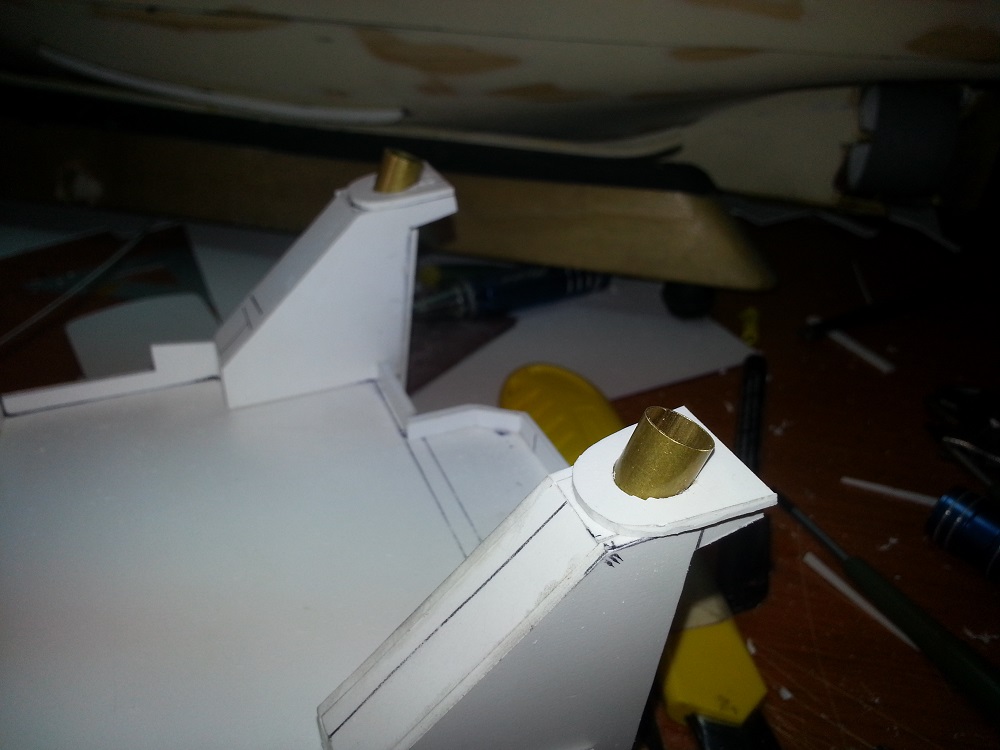

SI ritorna con i fumaioli, semplici tubicini d'ottone.


Quando passo dai negozi di ferramenta e materiale elettrico, cerco sempre le cose più strane così spesso mi ritrovo a comprare qualcosa che possibilmente trasformato mi possa servire nella costruzione dei miei modelli. Quindi rovistando tra le cassettine porta oggetti del mio laboratorio, ho trovato questi utili oggetti.


Sono calamite per allarme, mi spiego meglio, sono le calamite o contatto magnetico degli allarmi di casa, quei sensori che si montano nelle porte per allarmarle.
Nel frattempo immagino le vostre facce..... ma cosa c'entrano i contatti magnetici degli allarmi con il modellismo??

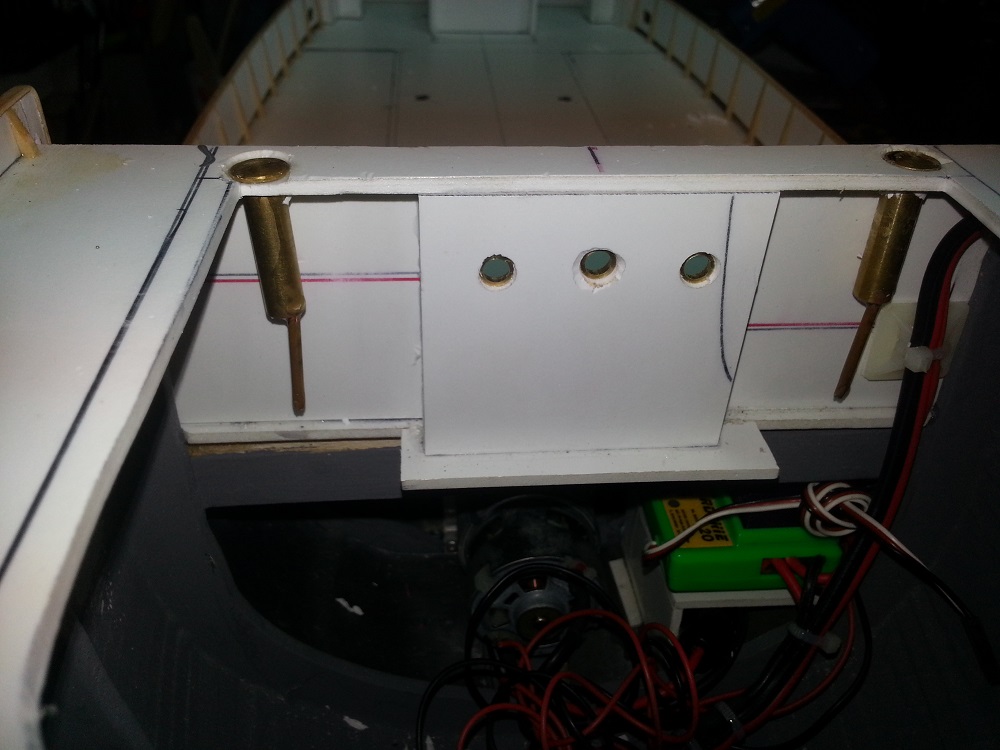

Ve lo spiego: Le cabine delle navi spesso vengono illuminate con lampadine ad incandescenza o led per dare un tocco di realismo alle nostre creazioni, quindi alla base di tutto bisogna creare un impiantino elettrico che alimenti le nostre luci. Fin quando le nostre cabine sono fissate al ponte nn ci sono problemi, basta portare l'alimentazione della batteria alla cabina dall'interno della barca ed il gioco è fatto. Ma quando abbiamo l'esigenza che la cabina sia removibile (come nel mio caso), iniziano i problemi, ci inventiamo cordoni di giunzione....spinette maschio femmina etc. per collegare la corrente tra scafo e cabina. Io ho voluto sperimentare un'altra cosa..... queste calamite oltre che attrarsi tra di loro, sono pure rivestite di ottone, quindi gli si può saldare a stagno qualche filo sopra. Quindi basta montare due calamite nella base della cabina, due calamite sul ponte della nave ed il gioco è fatto: la cabina rimarrà fissata al suo posto e come per magia la corrente passerà da una calamita all'altra facendo accendere le vostre luci.
meglio postare qualche foto per rendere più chiara la spiegazione

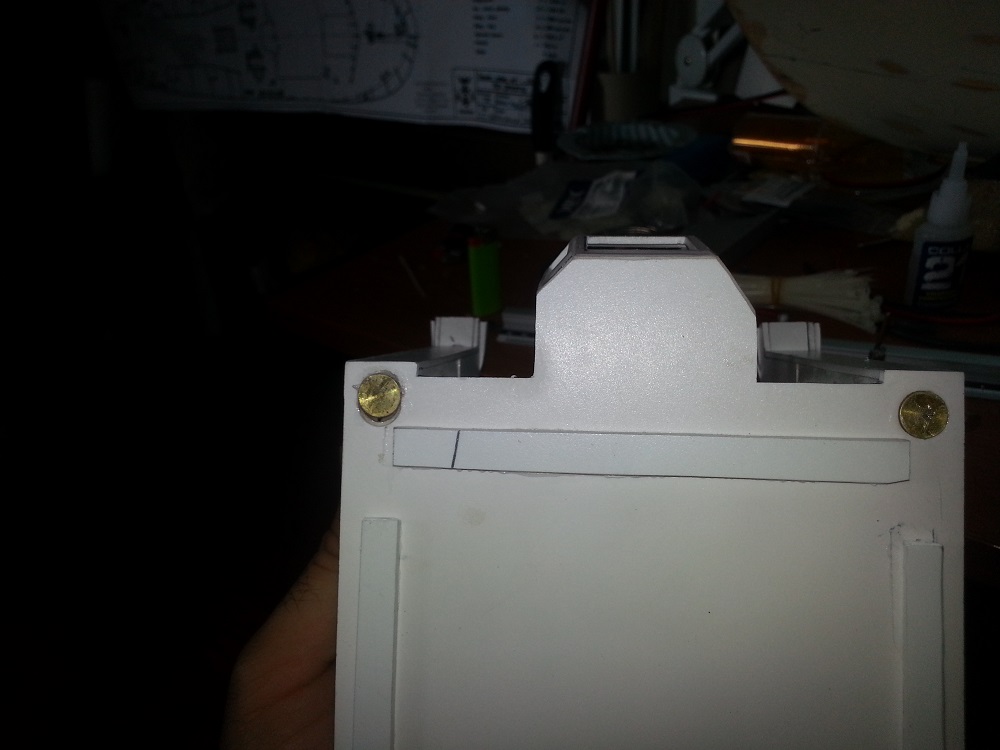

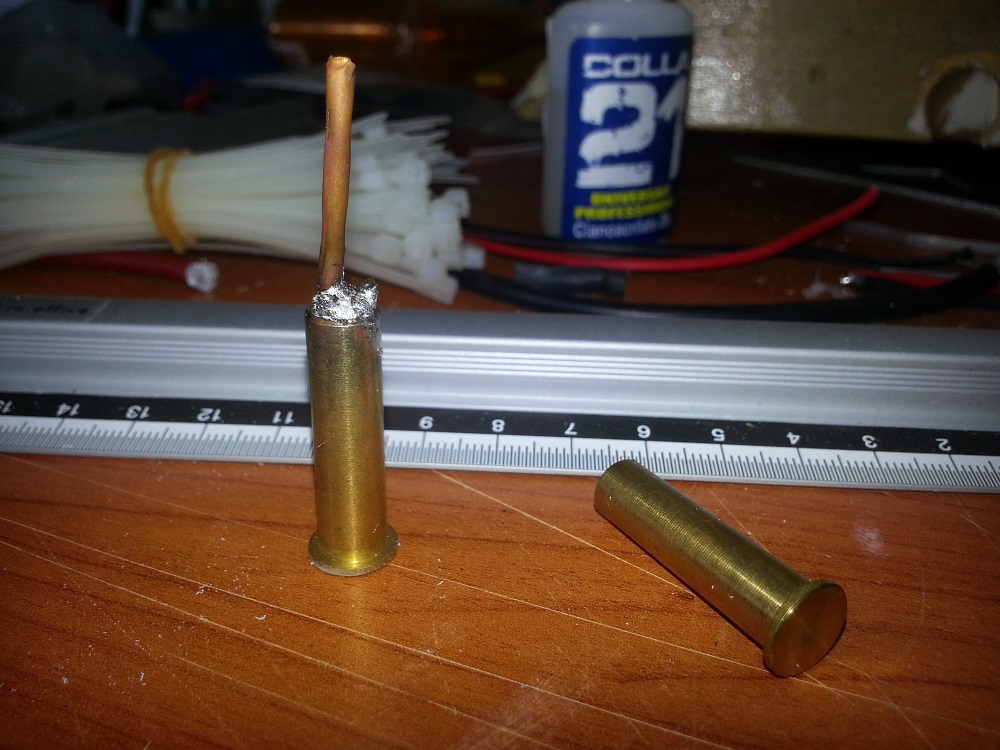

Come si vede nella foto ho saldato alla calamita un tubicino in rame per agevolarmi le saldature dei fili elettrici.



[alimurimeta]

Semplicemente geniale.......Questo tuo diario di costruzione è molto più interessante di mille trattati di modellismo
