STRONGBOW rimorchiatore a ruote

[franco biplano]

Ciao Francesca, sono contento che ti sia rimessa al lavoro sul battello a ruote.
Seguo volentieri tutti gli accorgimenti che utilizzi, sono interessanti per aumentare le mie conoscenze, ad esempio quella di carteggiare i led non la conoscevo.

[Francesca]

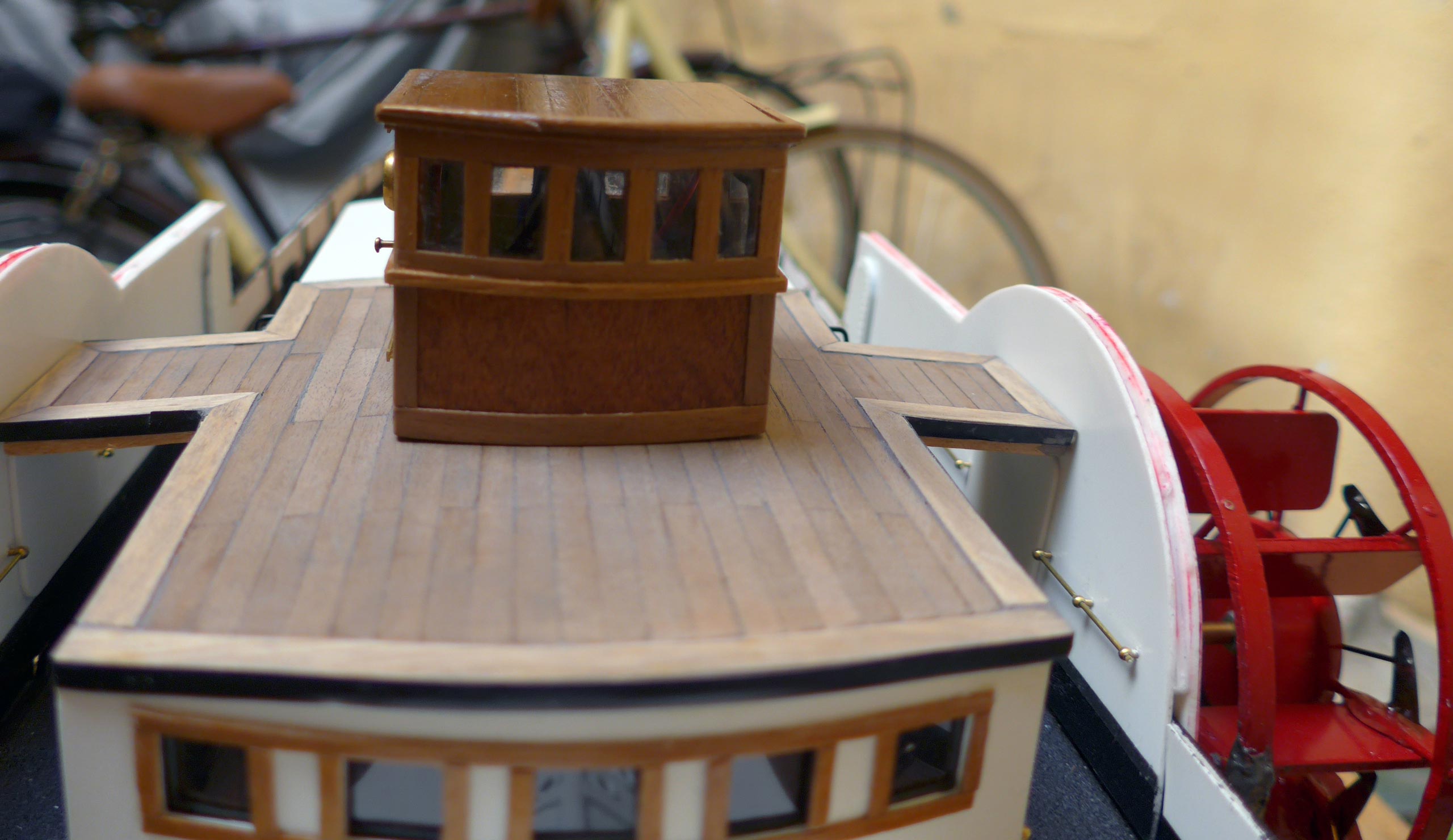

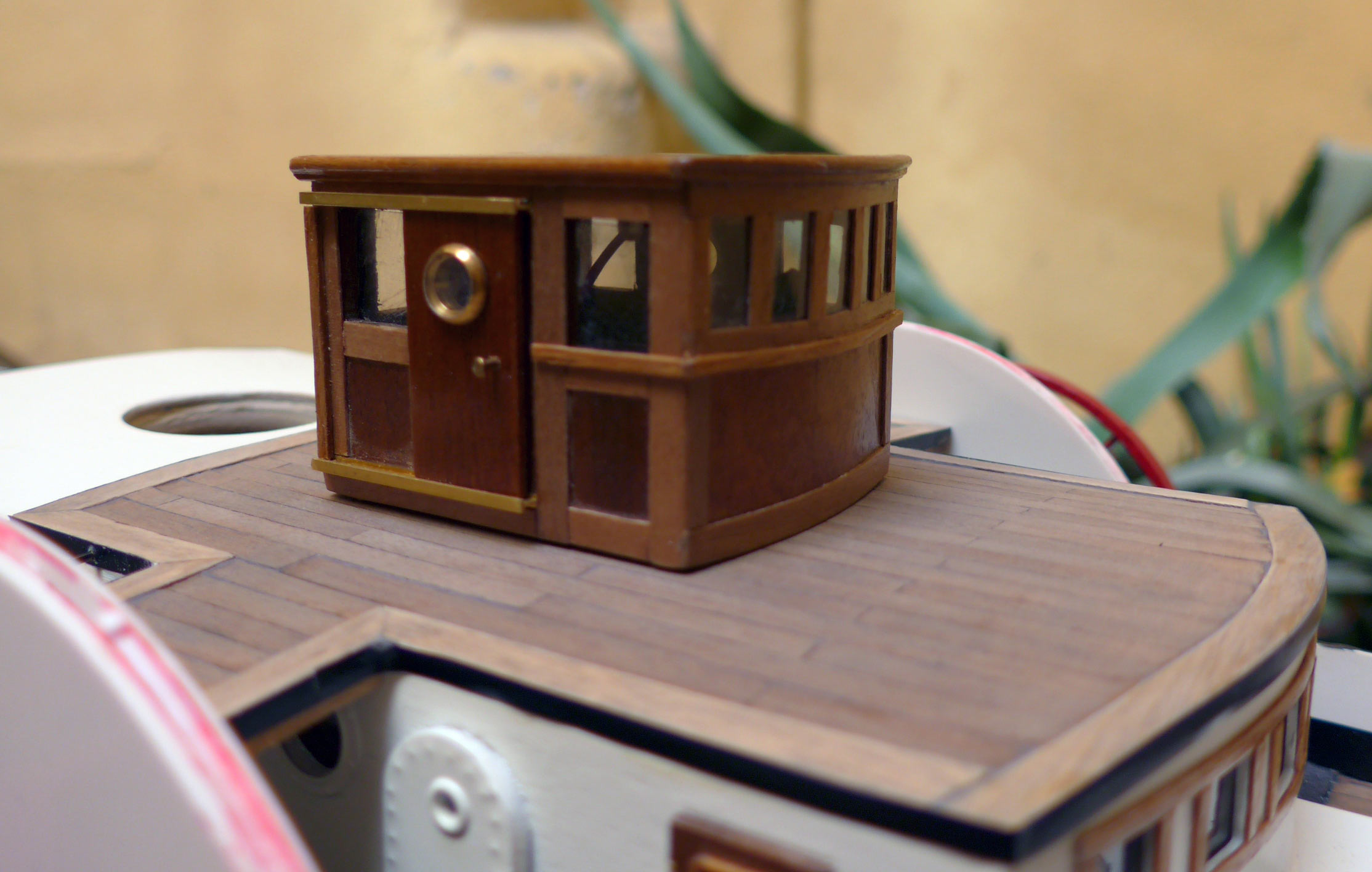

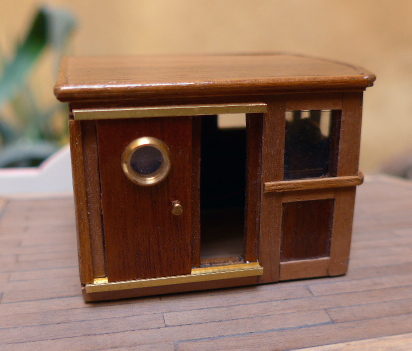

Ed ecco la cabina di pilotaggio terminata: tavolette di noce, listelli di noce e porte scorrevoli su profilati di ottone. Il tutto verniciato in parte con bomboletta spray trasparente e in parte a pennello con trasparente acrilico all'acqua lucido.
All'interno, oltre all'impianto di illuminazione con quattro led saldati alle piastrine di rame precedentemente descritte, ho inserito la bussola e il timone.




[Francesca]

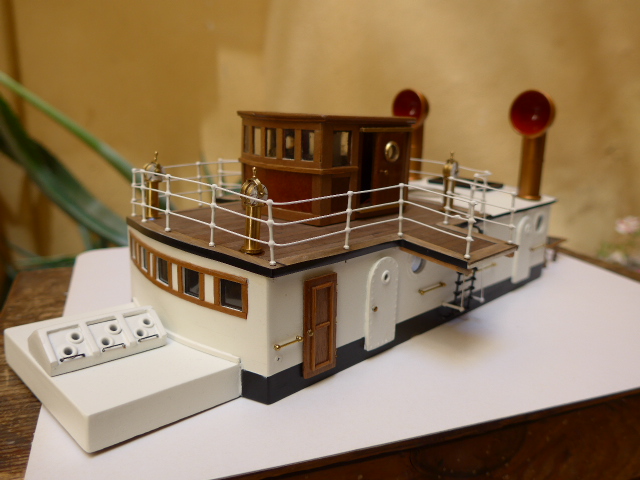

Dopo aver passato due mani di olio per teak sul tavolato del ponte superiore, ho incollato la cabina di pilotaggio appena realizzata.

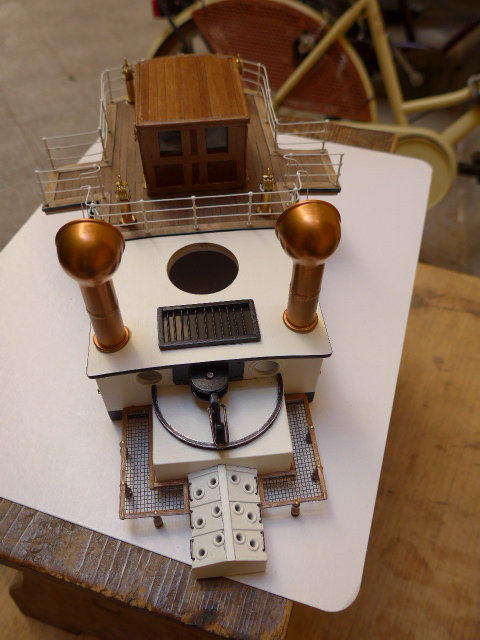

Ho anche posizionato e incollato le due maniche a vento verniciate spray in rame, così come indicato dal progetto. Ho realizzato la griglia di areazione rettangolare con quadrelli di noce e filo di ottone, il tutto verniciato di nero.

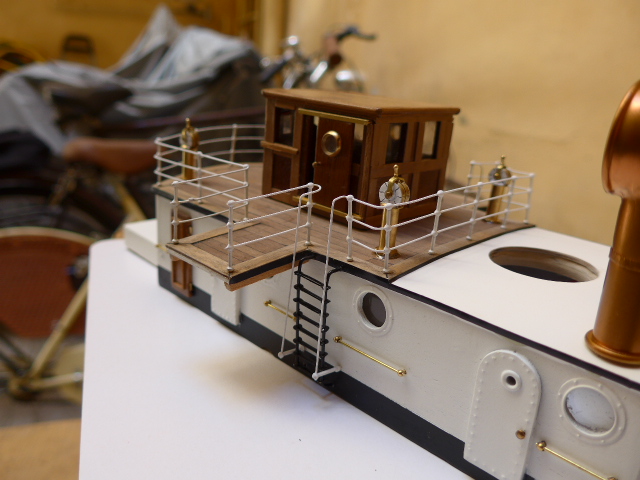

Ho anche costruito le due scalette che dal ponte inferiore salgono al ponte di comando. Per questo, ho utilizzato i gradini di un avanzo dell'Anteo e fili di ottone da 1 mm. Il tutto verniciato nero.

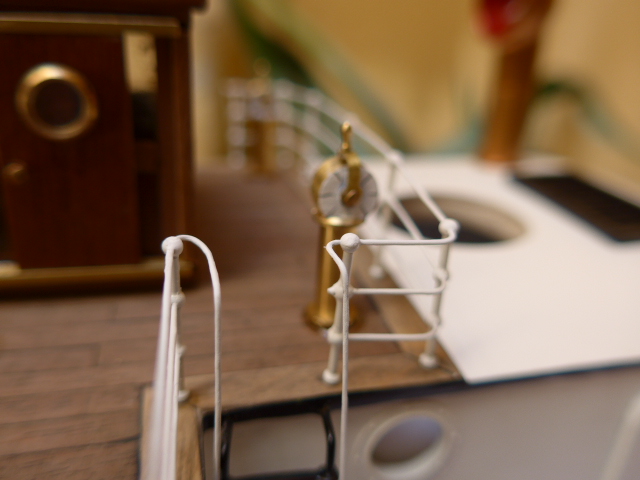

A questo punto sono passata alla costruzione delle battagliole e cioè dei parapetti. Cosa alquanto difficoltosa a causa delle molteplici curve da far fare ai fili di ottone in modo il più possibile uguale... Il tutto verniciato di bianco.

Ma ecco le foto che meglio descrivono il lavoro.

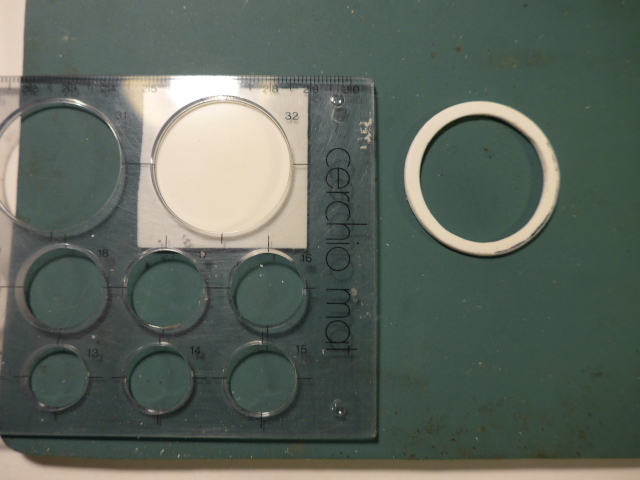

Ora è il momento di pensare al fumaiolo… Era già fatto e l'ho mostrato nei precedenti post. Ma mancano alcuni importanti particolari come, per esempio due anelli intermedi con fori passanti per i tiranti e due tubi piegati all'altezza del gonnellino (già fatto al tornio da un mio amico). Visto che io non ho il tornio e nemmeno lo saprei usare, sono passata a metodi più rudimentali... Da una lastra di plasticard spessa 2 mm. ho ritagliato due cerchi con diam. interno uguale al diam. esterno del fumaiolo e diam esterno 2 mm.

Di seguito la foto.

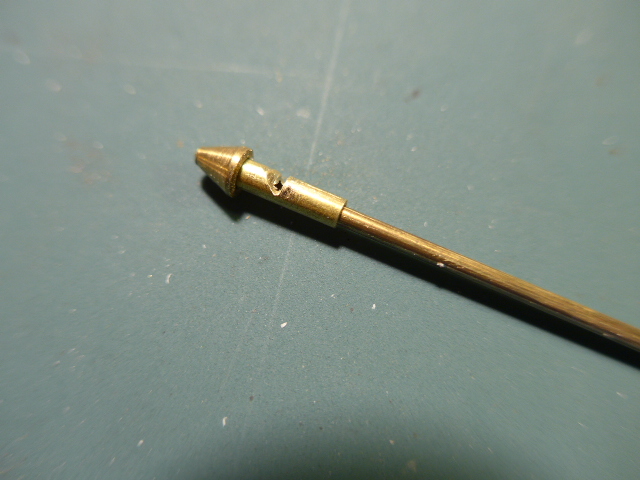

A questo punto, mi è venuto in mente che, prima di proseguire, devo fare il fischietto: filo di ottone da 1,5 mm. con su uno spezzone di tubetto di ottone da 2 mm. opportunamente tagliato obliquamente e sopra un cappelletto tornito in ottone che già avevo tra le centinaia di accessori



Bè, ancora manca il tirante ma ci penserò…

Per ora è tutto.

[Francesca]

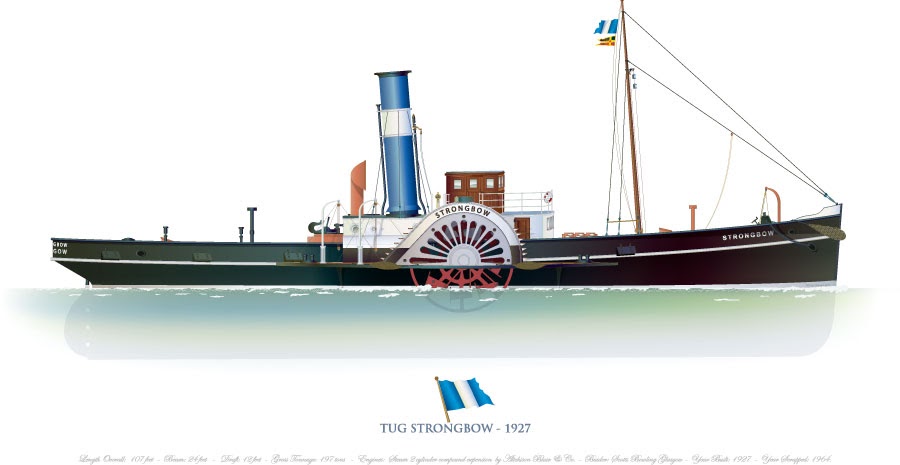

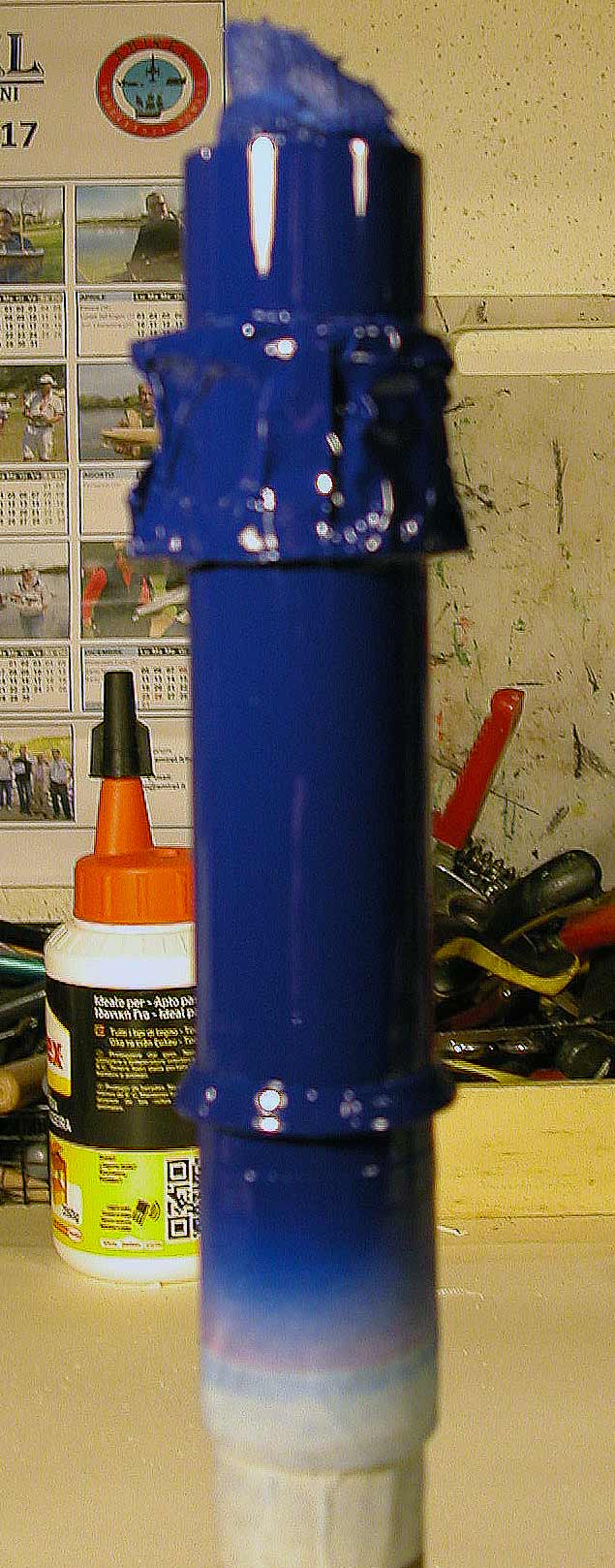

Ora è giunto il momento di verniciare il fumaiolo. Visto che sarà funzionante con zampironi antizanzare aiutati da una ventolina azionata da un micromotore elettrico, ho già visto che il metallo si riscalda. Così, nel dubbio che una vernice normale si possa staccare o danneggiare, ho usato bombolette di vernici per marmitte di auto che resistono fino a 800° marca Macota trovate su Amazon. I colori sono quelli indicati sui piani di costruzione e verificati da un'antica stampa: blu chiaro e bianco.

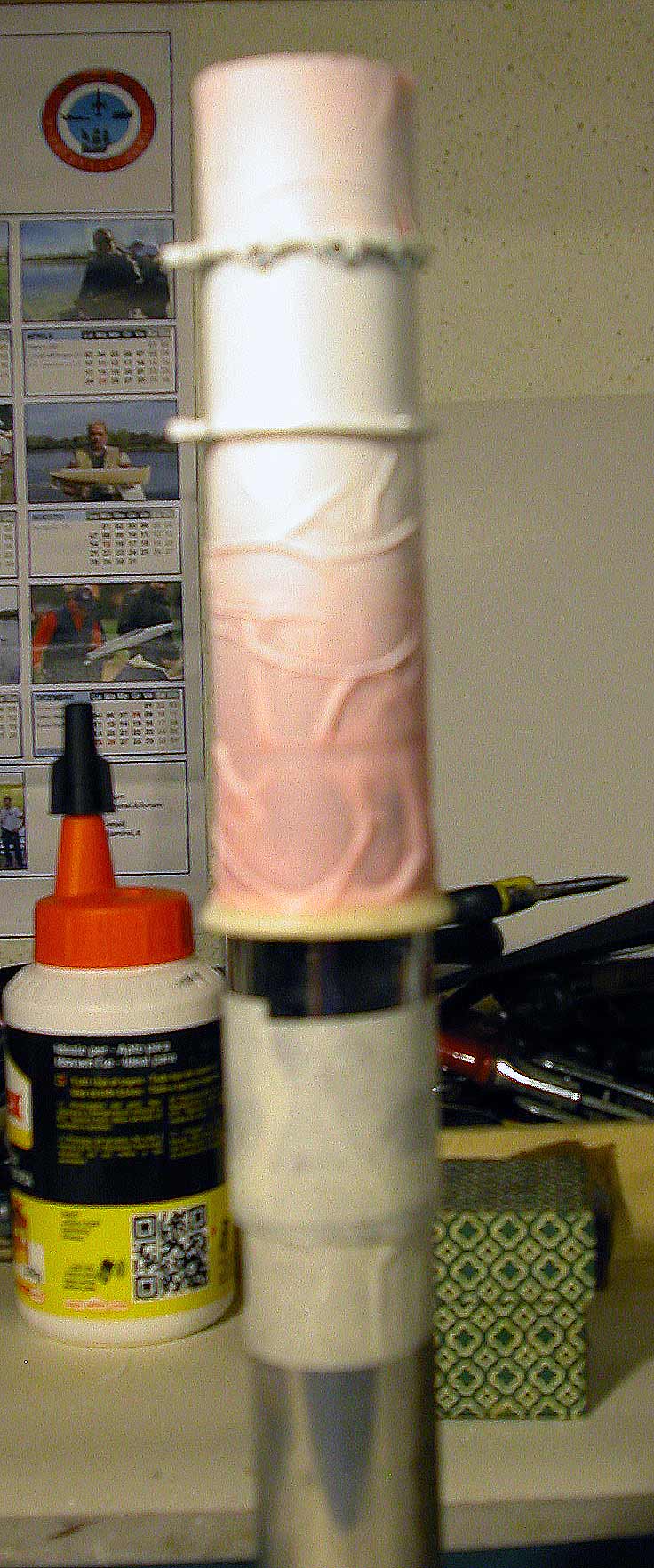

La verniciatura è avvenuta in due fasi, con opportune mascherature. Le foto che seguono sono purtroppo sfocate ma non ne ho altre migliori...

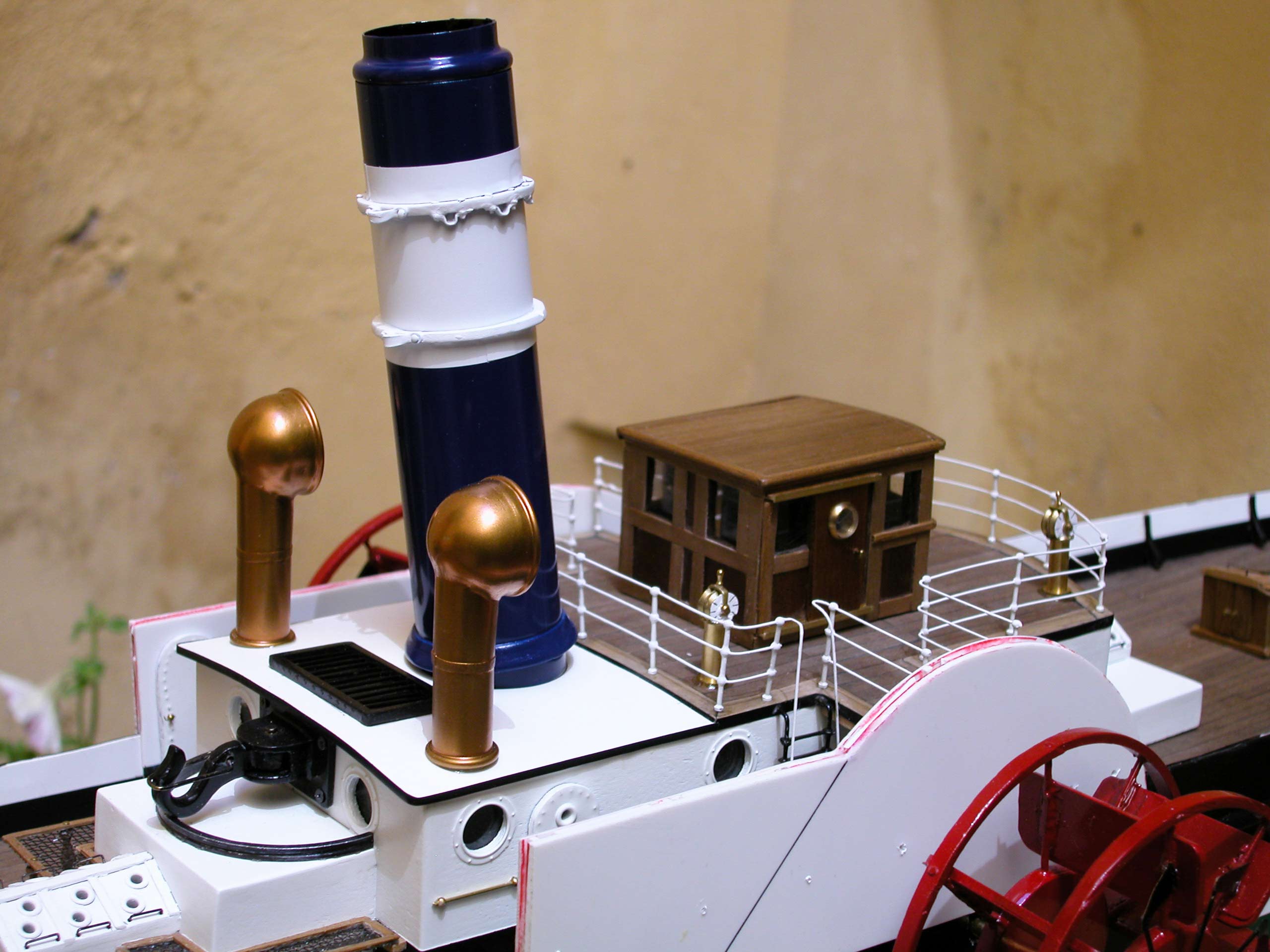

Una volta tolti i nastri di mascheratura, qualche ritocchetto di rifinitura, ho posizionato il fumaiolo nel suo alloggiamento senza incollarlo, per vedere il risultato.



[franco biplano]

direi che il risultato è ottimo!!!

[Antonello]

Sono ansioso di vedere il varo e il collaudo delle ruote a pale...

[Francesca]

Sono ansioso di vedere il varo e il collaudo delle ruote a pale...

anch'io Antonello. In effetti dovrei fare una prova delle ruote a pale. Ma, in questo momento, non mi va. Quindi proseguo con le varie costruzioni, confidando che le ruote girino bene

[Francesca]

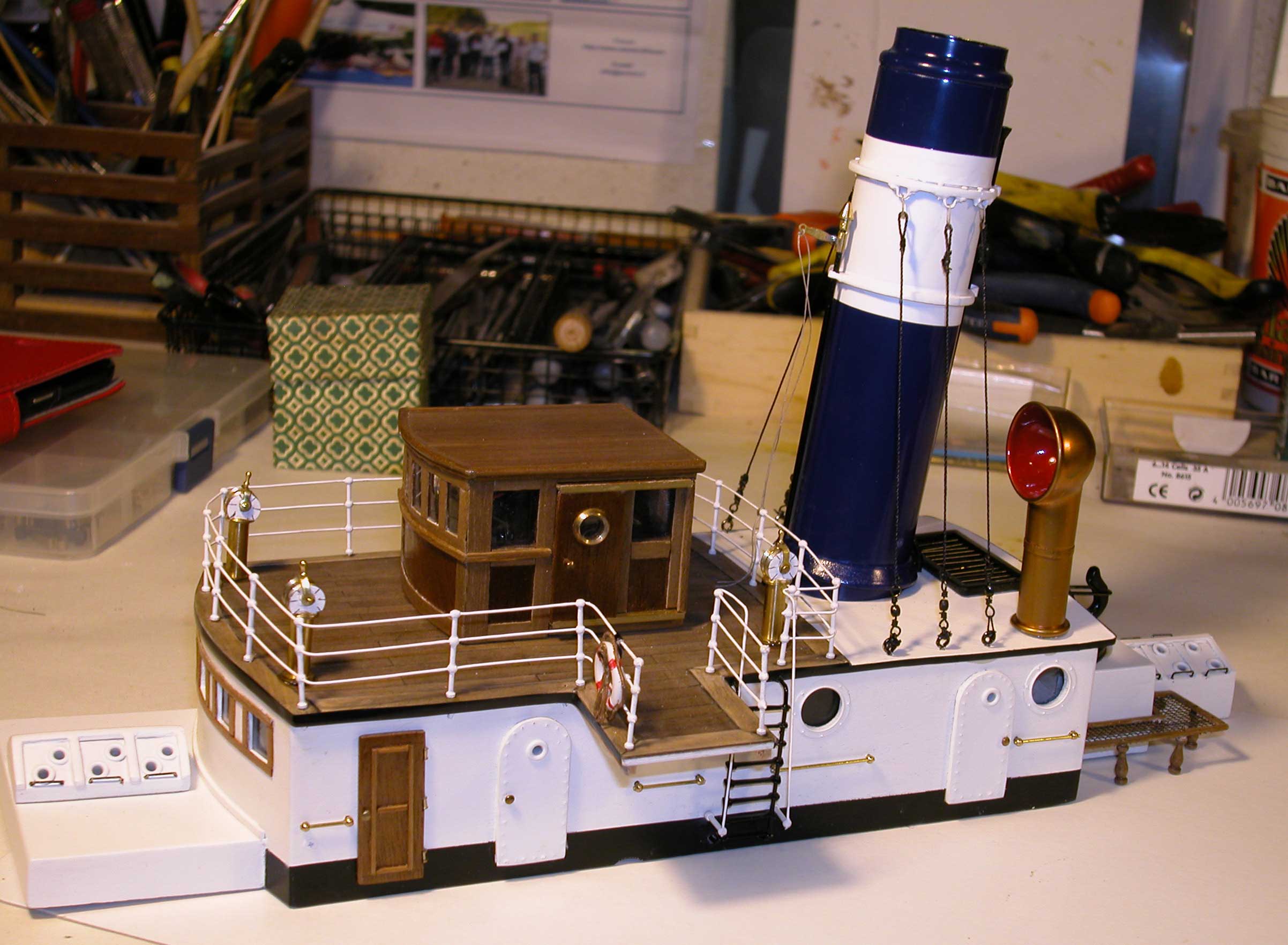

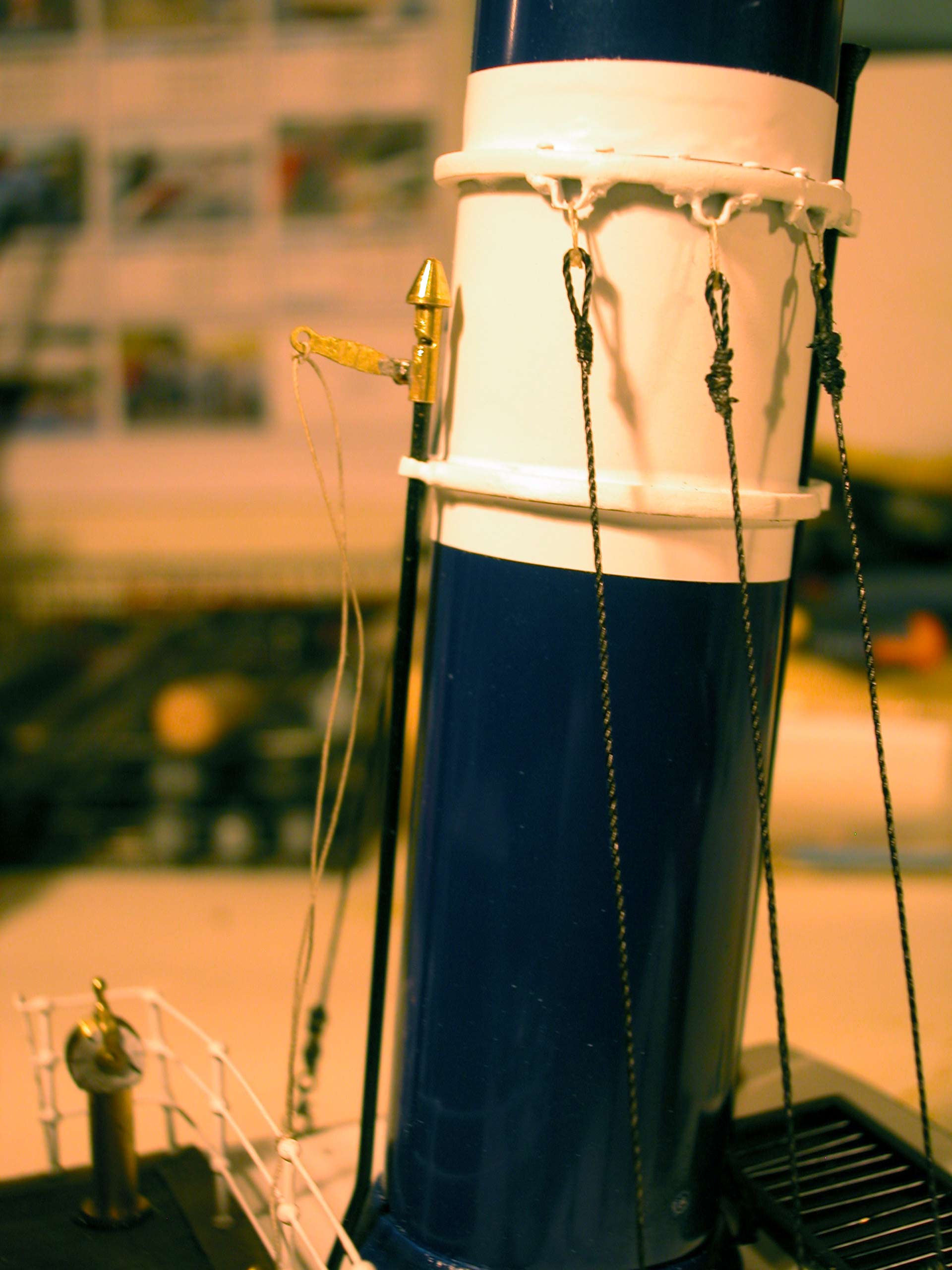

Ho definitamente terminato la costruzione della cabina superiore, incollato il fumaiolo, allestiti i tiranti e rifinito il tutto con salvagenti e filo per il fischietto.




Nel frattempo sto facendo a pugni con una fotocamera Nikon molto datata e complicata, ereditata da mio fratello. Queste ultime foto sono fatte con questa vecchia Nikon. Ma penso che tornerò presto alla fantastica Lumix ...

[Francesca]

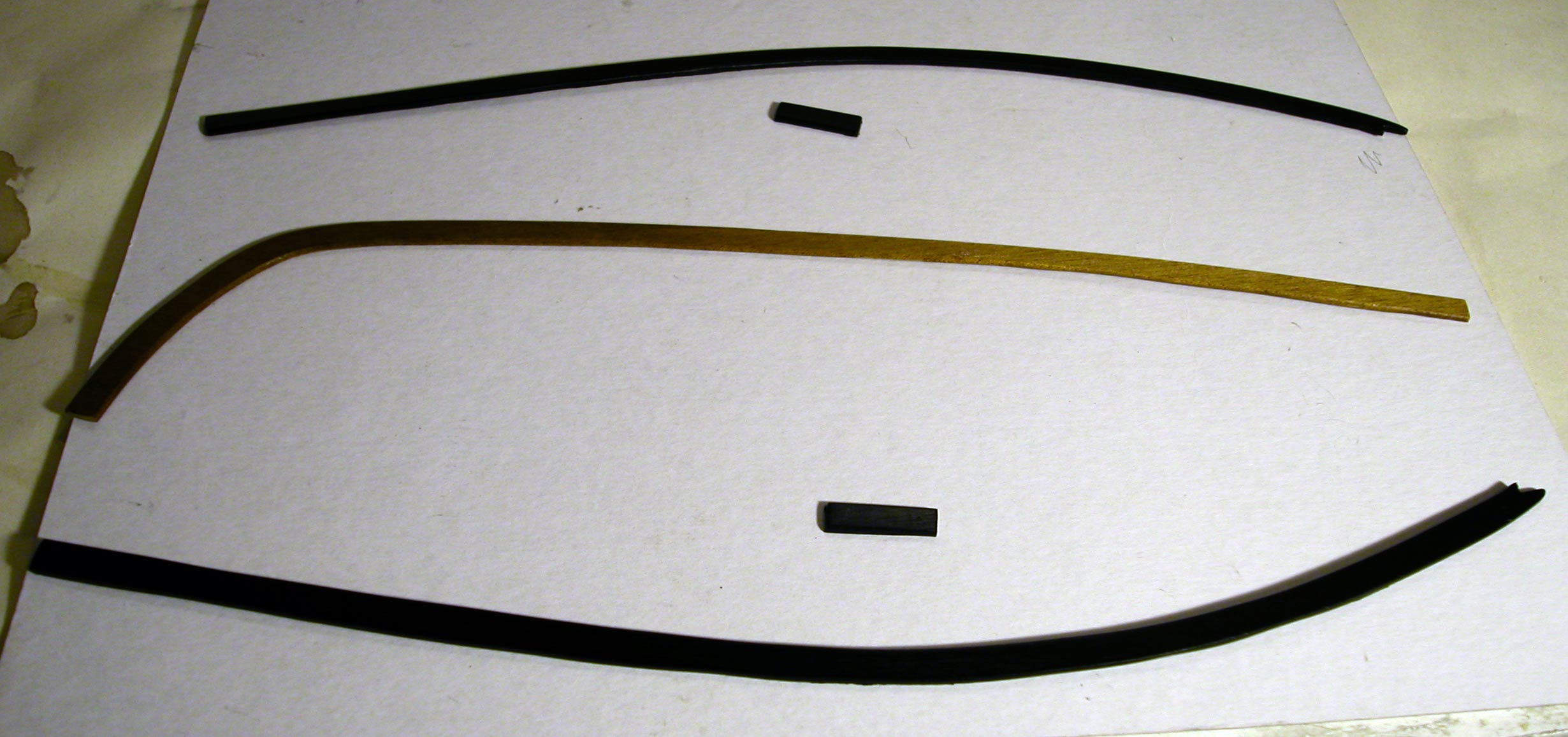

Brevissimo aggiornamento con solo una foto: ho iniziato a realizzare i capodibanda, cioè, tradotto per tutti, le mensoline che rifiniscono le murate all'apice. Per questo ho utilizzato delle tavolette di massello di noce spesso 1,5 mm. Non ho utilizzato il compensato perché sugli spessori la vernice penetra troppo. E non ho utilizzato nemmeno il plasticard perché spesso la vernice tende a saltare. Invece sul legno, dopo una bella mano di turapori alla nitro, finemente carteggiata, la verniciatura a bomboletta con acrilico tiene benissimo.
Ho ritagliato le sagome servendomi di una lastra trasparente di materiale plastico rigido trasparente che avevo da parte, segnandola con un pennarello fine. Ritagliata la plastica, ho trasferito la sagoma ricalcando con la matita, sul massello si noce. Quindi, col seghetto da traforo, ho tagliato grossolanamente i bordi interni ed esterni. Dopo di ché, con grande pazienza, ho carteggiato i bordi arrotondandoli un pò.
E questi sono i primi capodibanda pronti per essere allestiti. Qualcuno è già verniciato in nero opaco, uno ancora da verniciare solo con turapori.


[itpaco]

Ciao Francesca è veramente un capolavoro. Complimenti
