Corazzata Caio Duilio Restauro

[alimurimeta]

Ottimo lavoro.

Saluti

[damatoromeo]

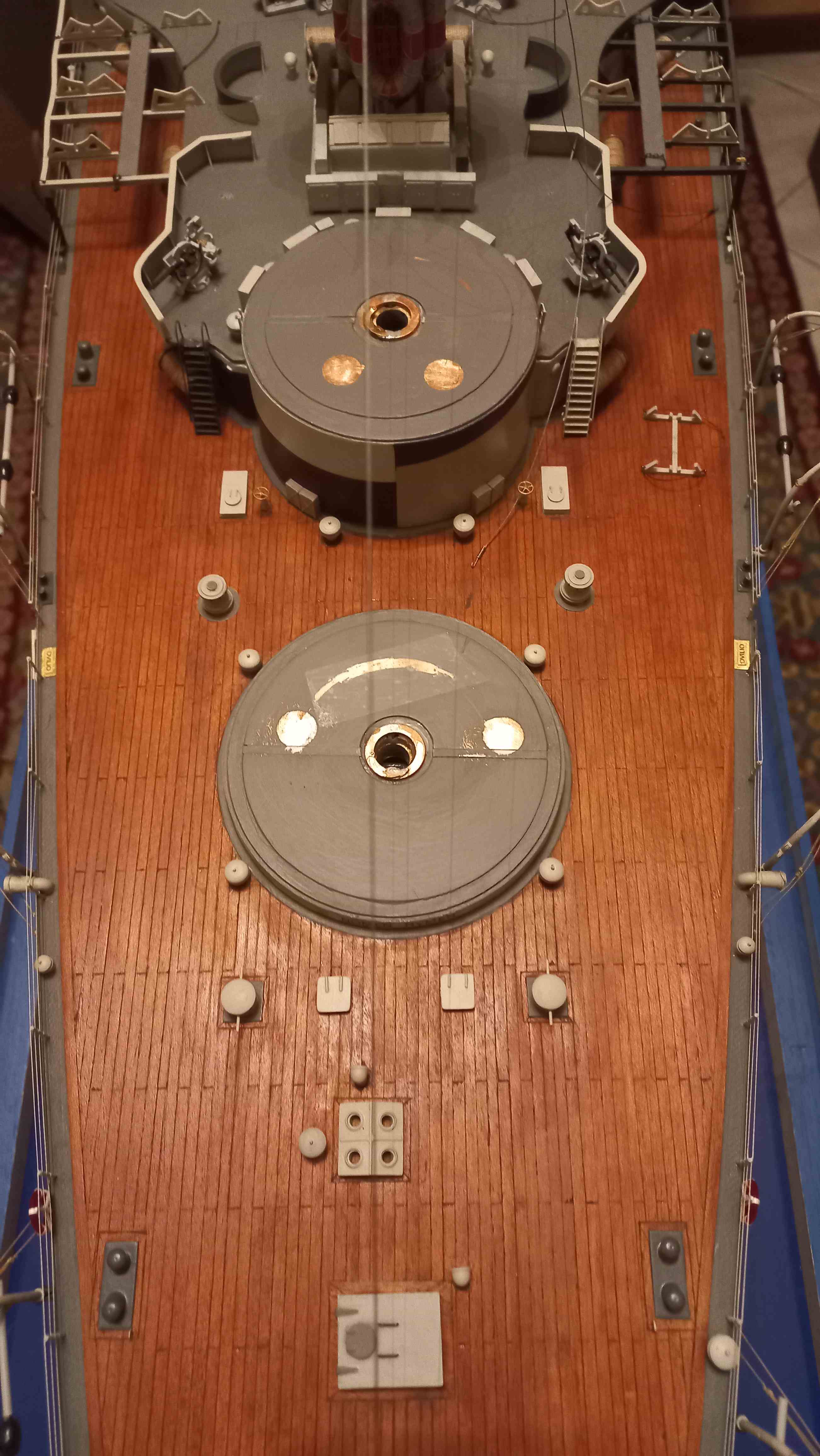

Come potete vedere ho preferito mettere delle lamelle di rame all'interno del modello, esse vanno poi in contatto con altre poste sotto il ponte fra le due torri.
Questo mi permette di togliere tutto il ponte senza dover staccare o attaccare spine o spinette che talvolta per un modello così grande diventa un pochino problematico.
Certo, ogni tanto una pulitina per togliere eventuale ossidazione sarà necessaria

[damatoromeo]

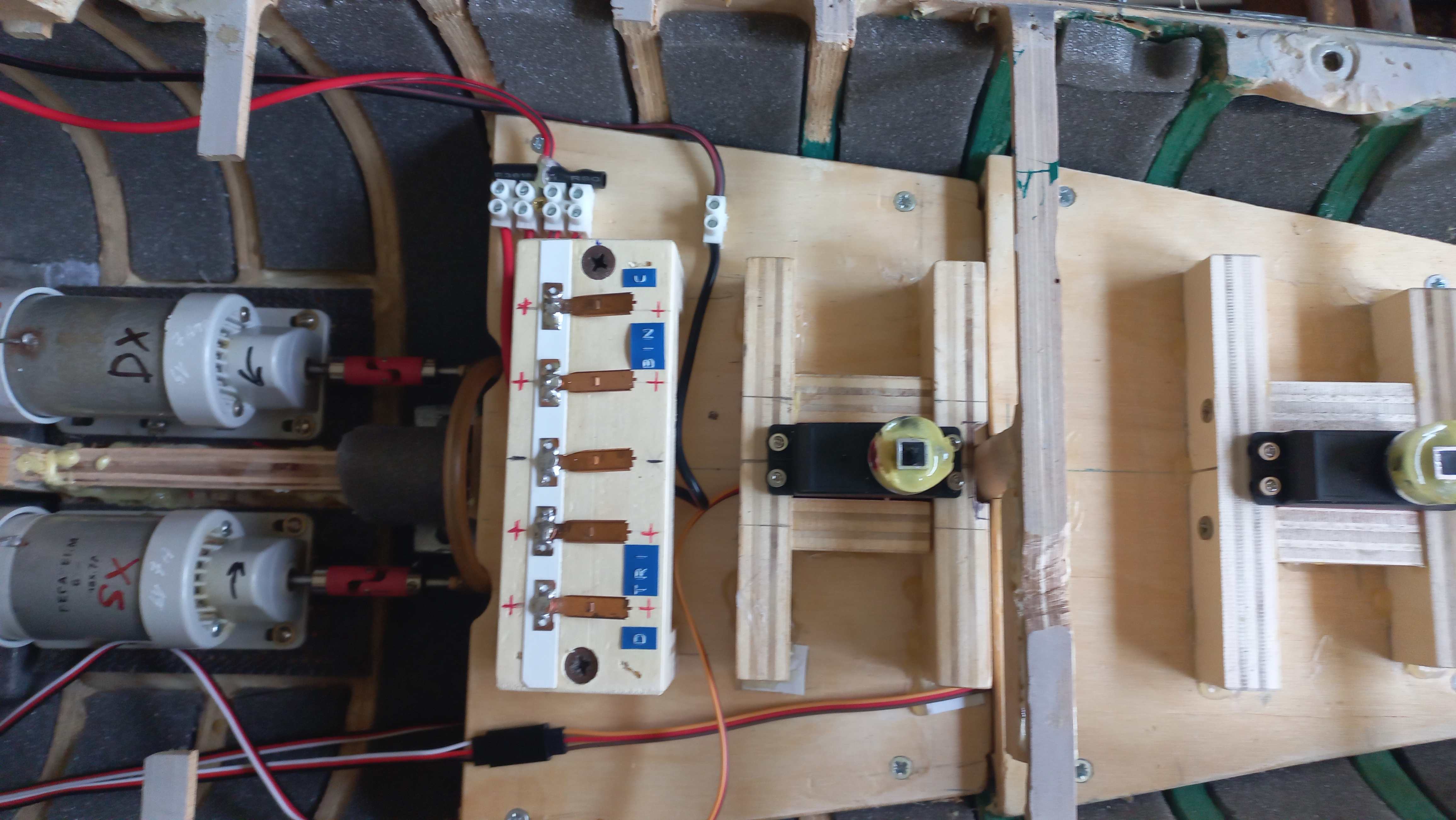

Anche per le torrette di poppa analogo sistema con lamelle.
Queste lamelle sono alimentate da una batteria a parte( quella dei servizi) la corrente verrà erogata con leva del radiocomando ,essa passa dalla batteria
a 6v al regolatore di tensione che la riduce a 1.5 volt necessari ad alimentare la candeletta posta all'interno dei cannoni.
Lo sparo comunque avvera' solamente quando le torrette saranno girate o tutte a dx o tutte a sx .

[damatoromeo]

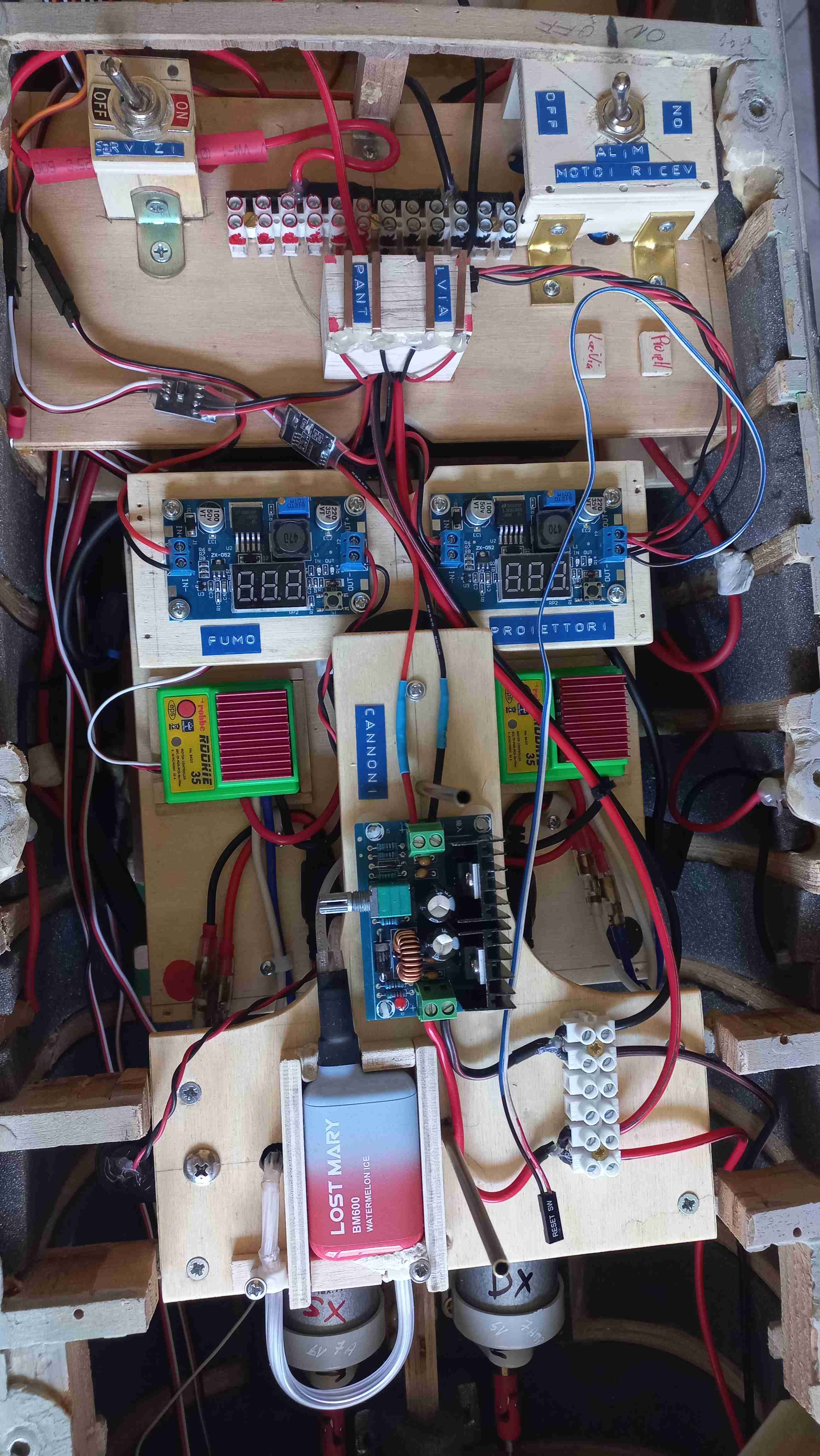

Parte centrale del modello, potete osservare i due regolatori di velocità ( verdi, rookie 35) sotto le quali ci sono 2 batterie da 6v 12amp ....una per ogni motore.
Potete vedere i I due regolatori di tensione a dx e a sx ( lm2596s) uno per azionare motorino del fumo e l'altro per i proiettori.
Al centro il regolatore a potenziometro xf0017x000yadp6f per sparo cannoni
Infine potete vedere la sigaretta elettronica sistemata in alloggiamento

[damatoromeo]

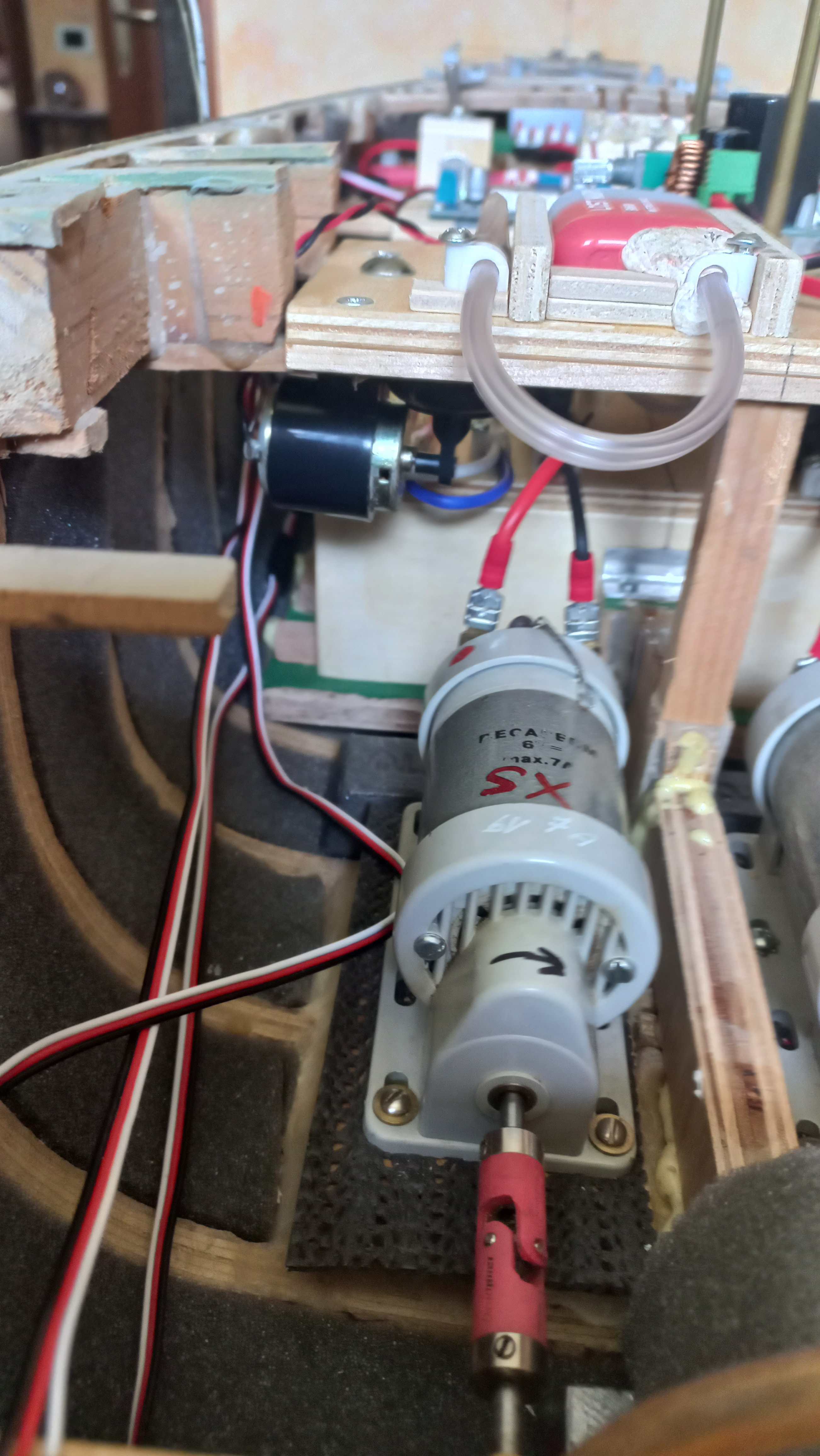

Per generare il fumo ho usato un motorino a membrana da 1.5 volt ( vecchio ossigenatore per pesci)
Alla sua accensione , convoglia aria alla sigaretta elettronica mediante un tubicino di silicone generando fumo.
Avevo sperimentato altri metodi ma questo mi è sembrato più pulito ......e soprattutto profumato visto l'essenza che ho scelto.....

[damatoromeo]

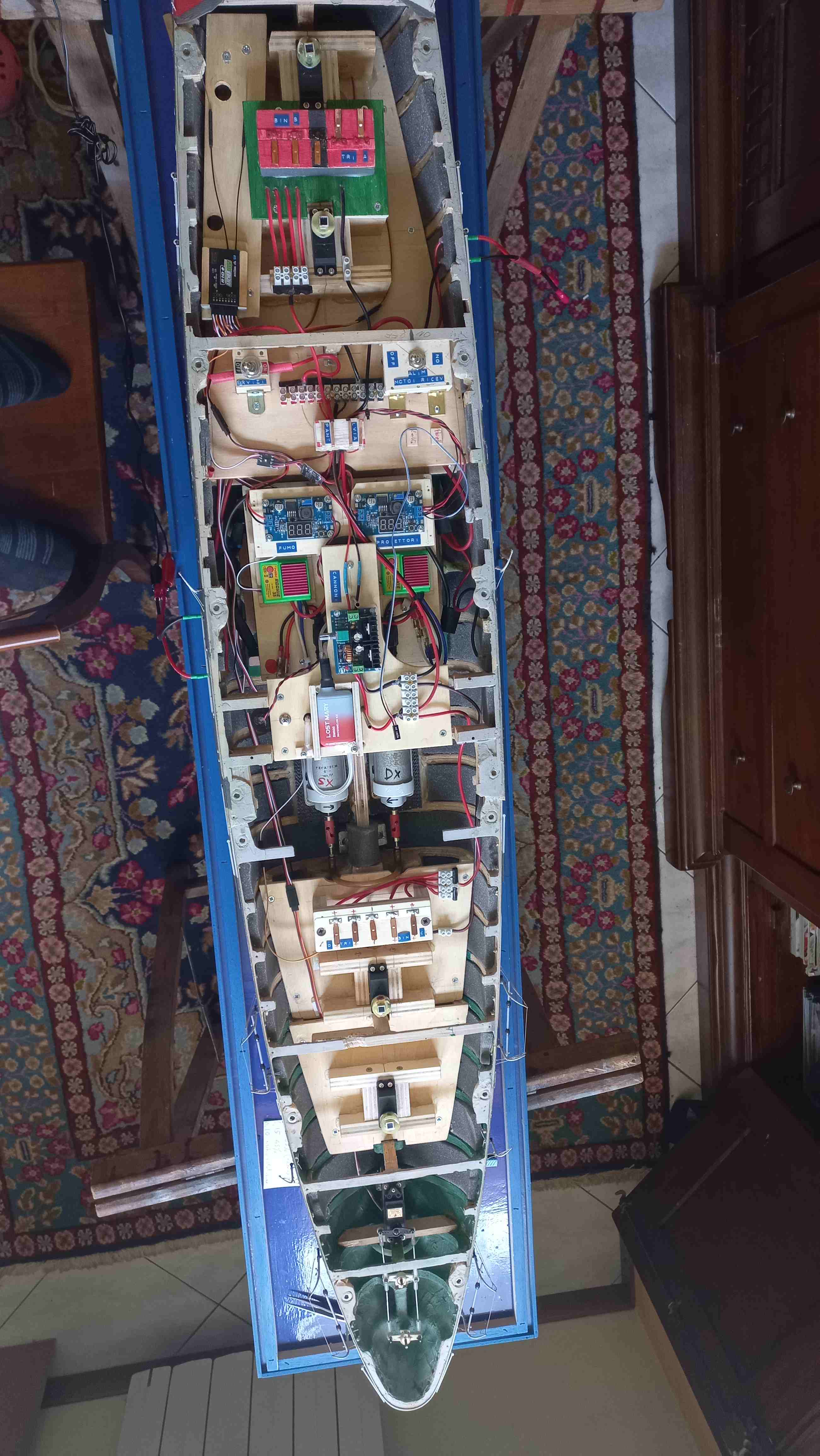

Ora per finire questa parte vi mostro foto di tutto il modello intero visto dall'alto

[damatoromeo]

Ottimo lavoro.

Saluti

Grazie carissimo

[damatoromeo]

Sistema di sparo
Abbandonato vecchio sistema ho cercato una soluzione in base a ciò che oramai era stato progettato e costruito.
Ho fissato dei cerchi di rame sopra i torrioni delle torrette.
Queste sono collegate con.il segno +
Sopra di esse ho spruzzato della lacca isolante tranne in due punti dove realmente mi avviene il contatto.
Al centro dei torrioni dove invece ruotano le torrette con il perno, abbiamo il segno negativo, esso è a contatto con la piastra ove sono fissati gli affusti tutto.ovviamente in negativo
Sulla piastra, dove sono saldati i corpi dei cannoni, ho praticato un foro l'ho isolato con un tubicino di plastica nel cui interno scorre un chiodo in rame spinto da una molla (delle biro) che è collegato al.positivo della candeletta
Il cannone quando gira, a dx o sx troverà il punto di contatto non isolato, ma sparera' solamente azionando la levetta del radiocomando che mediante interruttore elettronico fare passare la corrente necessaria per accendere ka candeletta e far partire il colpo.
Con le immagini seguenti renderò più chiaro il.discorso.....almeno spero

[damatoromeo]

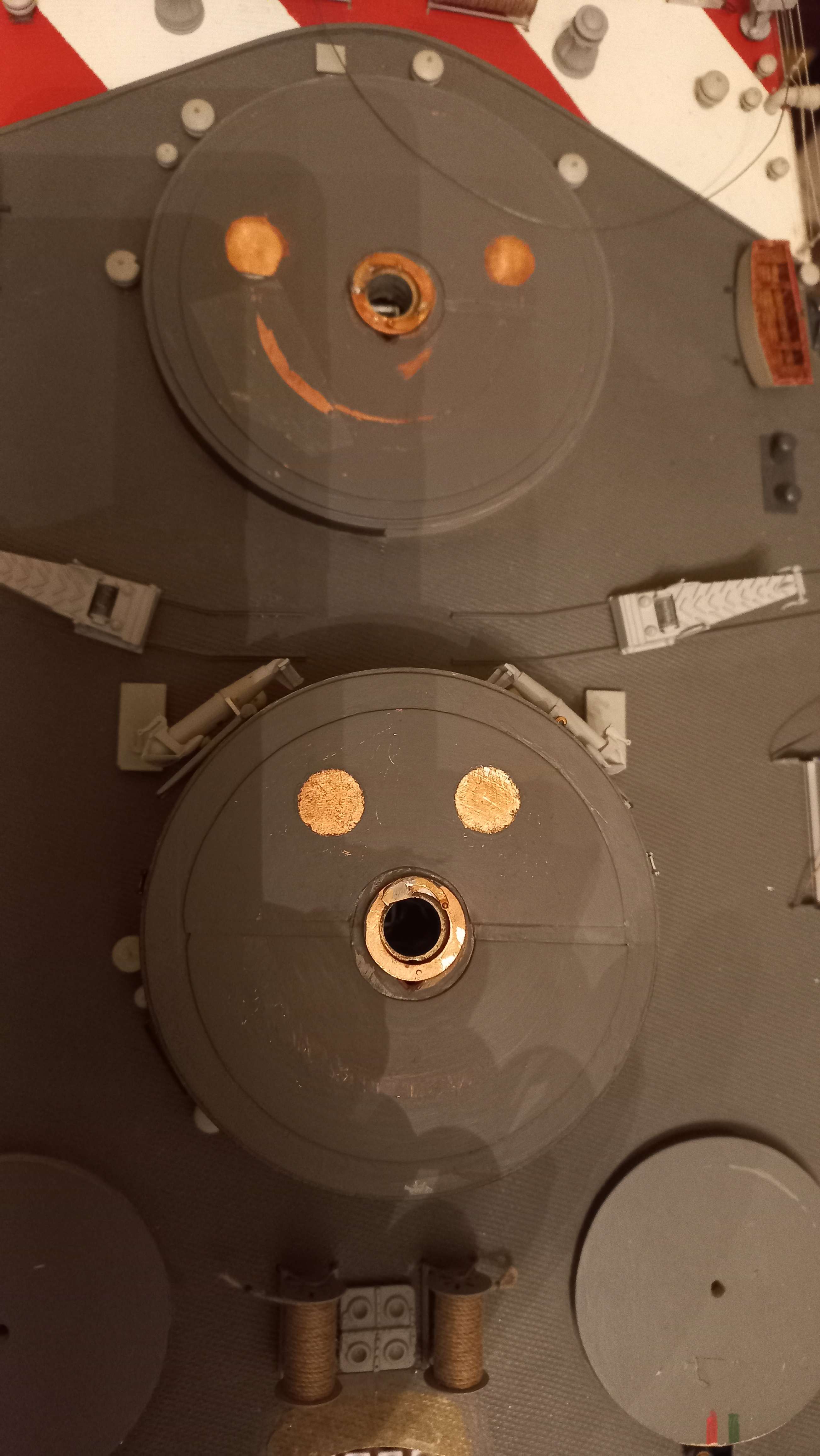

Piastre di rame incollate sui torrioni, isolate, verniciate tranne due punti che saranno i punti di contatto .

[damatoromeo]

Qui base del.torrione visto da vicino
