Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 10/04/2013, 15:38

Amici mi permetto di postare alcune soluzioni di montaggio, perchè ho notato, nei molti forum ai quali partecipo, un pullulare di neofiti di scatole di montaggio a fascicoli settimanali.
Io prima di cimentarmi nel modellismo, ho iniziato acquistando dei libri specifici al riguardo dai quali ho appreso diverse nozioni, ma debbo essere sincero non mi son servite più di tanto.
Solo con la pratica, le istruzioni di alcune scatole di montaggio, ma soprattutto i consigli dei più esperti attraverso i forum, ho potuto realizzare modellini almeno decenti.
Per molti tante cose che posto possono essere superflue ma per coloro che iniziano spero possano servire.
Allora quando si posano i listelli è indispensabile adattarli alla configurazione della parte nella quale vanno posati. Quindi prima si bagnano se troppo secchi e poi si piegano col piega listelli in modo da fargli assumere la linea di montaggio. (quando posai il mio primo listello lo spezzai! Primo perchè il legno era troppo secco e nessuno mio aveva detto di bagnarlo, secondo perchè lo forzai senza prima piegarlo)

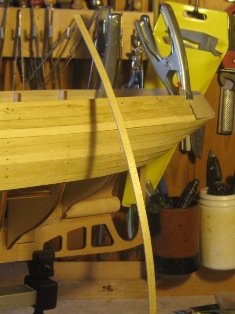

Ecco un listello dell'Anteo prima della posa, non bagnato perchè il listello non è secco, piegato verso prua

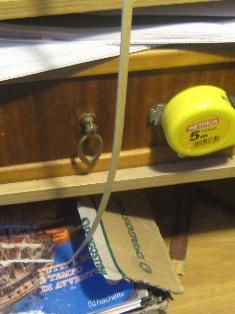

e verso poppa.

Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 10/04/2013, 15:43

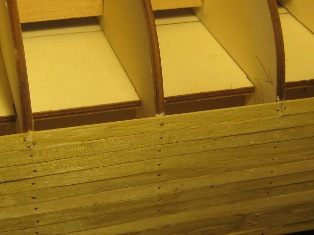

Sono ora alla conclusione del fasciame di raccordo del pezzo 21 A a poppa.
Ho posato la colla su parte delle ordinate e sul dorso dell'ultimo listello messo in opera in precedenza verso prua posizionando il listello a prua inchiodandolo.

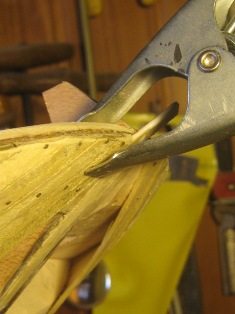

Ho quindi passato la colla sulle restanti ordinate e sul dorso dello stesso e l'ho posato a poppa fermandolo con una pinza.

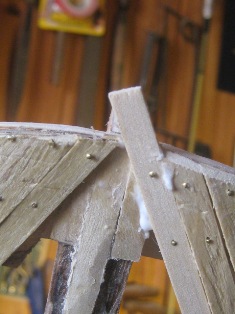

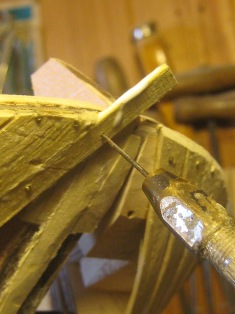

Ho praticato un forellino con l'ago in adiacenza delle ordinate

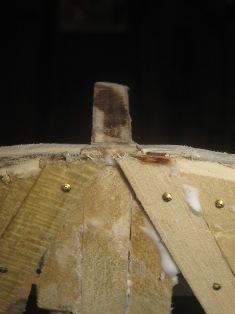

piantandovi un chiodino, come sull'ultimo rinforzo a poppa.

Ho atteso che la colla rapprenda e poi ho tagliato l'eccedenza per alloggiarvi il listello opposto.

Ho aspettato che la colla rapprenda e poi ho tagliato l'eccedenza

concludendo il fasciame di raccordo con il pezzo 21 A.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 10/04/2013, 17:01

Adesso debbo continuare a posare i listelli.
Per farlo comodamente debbo girare sottosopra la barca.

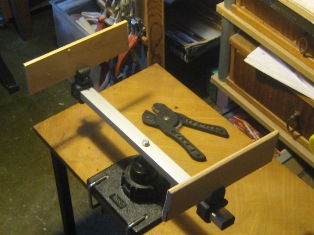

Quindi sullo scaletto ho fissato nelle morsettiere due spezzoni di doga tagliati a misura del falso ponte in modo che la barca non si sposti di lato.

Nella foto si scorge il piega listelli meccanico che adopero sul'Anteo, per coloro che non lo hanno mai visto!
Poi ho posato la barca capovolta in modo che i due spezzoni di doga vadano a posarsi sul falso ponte incastrandosi tra due ordinate in modo che la barca non si sposti avanti e indietro.

Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 10/04/2013, 21:16

Per poter avere un raccordo a prua e nello stesso tempo una poppa simmetrica

poserò i listelli sezionati in tre parti: una a poppa, una a prua ed una centrale che raccorderò con il terzo spezzone:


Ovviamente i listelli seguenti saranno sezionati su ordinate diverse una volta verso prua ed un'altra verso poppa.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 11/04/2013, 13:01

Terminata la seconda parte della posa del primo fasciame: la copertura della poppa.

Il triangolino adiacente al supporto elica e timone verrà riempito con lo stucco.

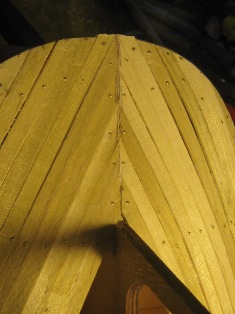

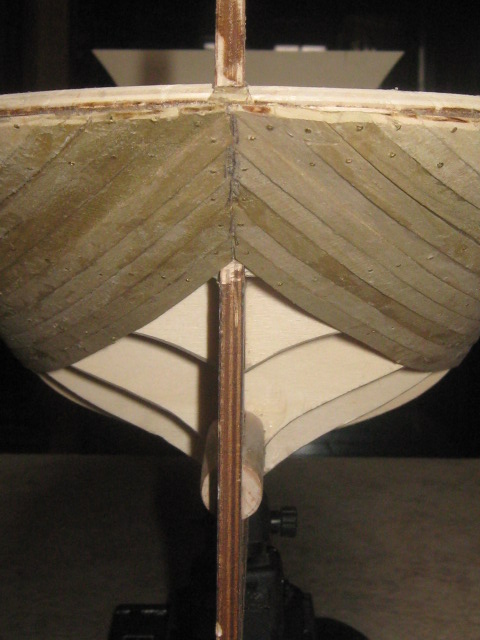

Controllo della simmetria sia a poppa

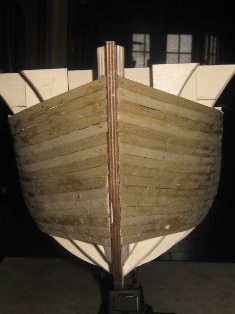

che a prua.

Mi sembra sufficiente.
Posso continuare, tranne che sui lati del supporto elica e timone non so come fare.
Al momento deciderò quale soluzione applicare.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 11/04/2013, 16:00

A questo punto chiedo a Francesca come ha fatto per raccordare i listelli a poppa. :o

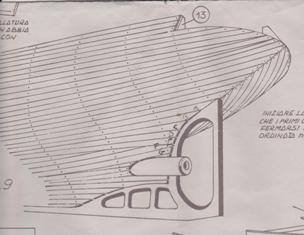

Nella foto si evince che sul supporto elica e timone non c'è alcun rinforzo. :shock:

In questa si notano i listelli A B C D E F G appoggiati al supporto elica e timone e non inchiodati forse incollati. :o

No so tu ma io ho installato un rinforzo :D

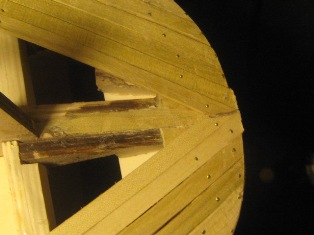

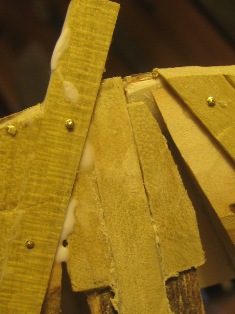

ed ho simulato la stesura dei listelli con degli spezzoni :lol:

In questo modo li posso sia incollare che inchiodare per maggior sicurezza di tenuta. ;)
Che ne dici?
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 11/04/2013, 20:51

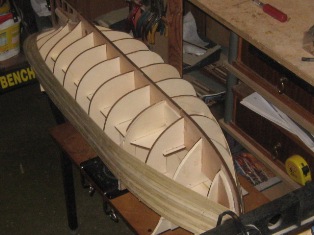

Ecco la prima parte del rivestimento.



A questo punto debbo pensarci su per proseguire in quanto non ho idea di come fissare le punte dei listelli a poppa.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 15/04/2013, 20:35

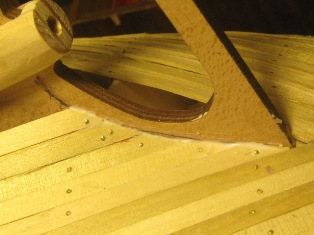

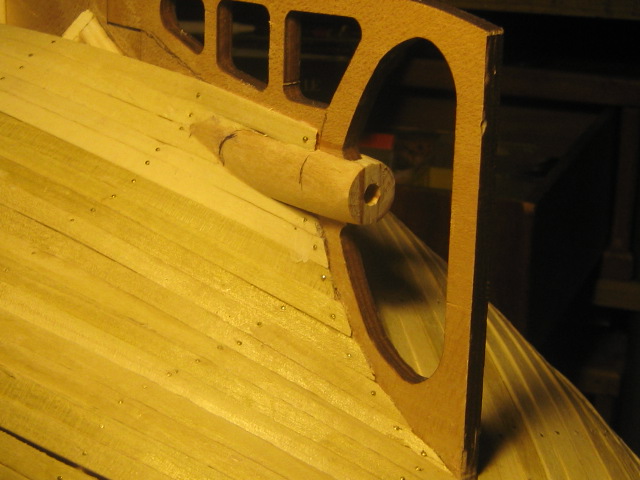

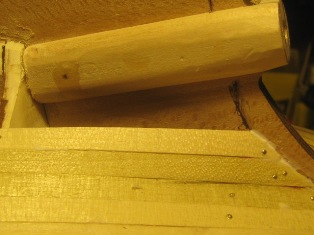

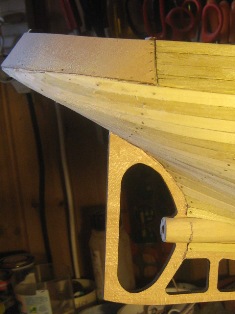

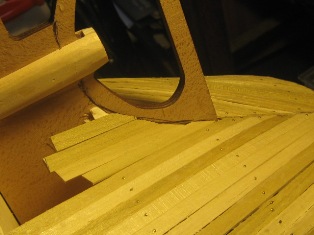

Ho realizzato il raccordo con l'asse d'elica

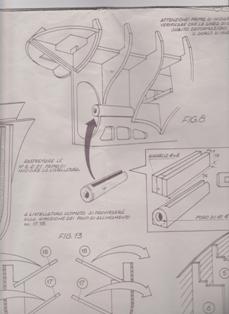

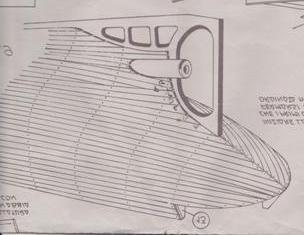

mi sembra abbastanza simile quello del disegno

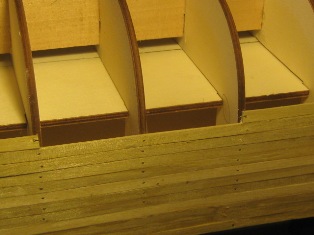

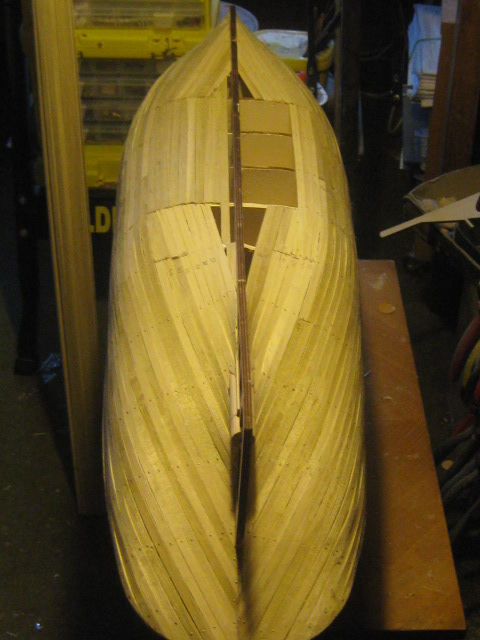

Ho praticamente concluso il rivestimento su di una fiancata

Quando sarà terminato il primo rivestimento dovrò fare alcuni restauri.

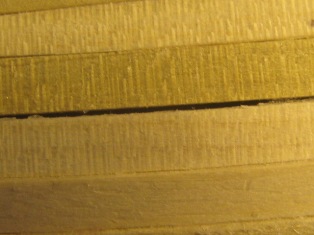

Chiusura di qualche fessura

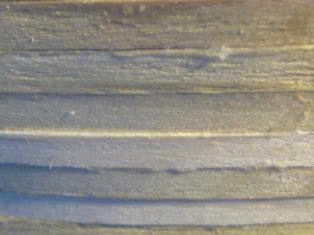

pareggiare alcuni avvallamenti

Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 19/04/2013, 14:28

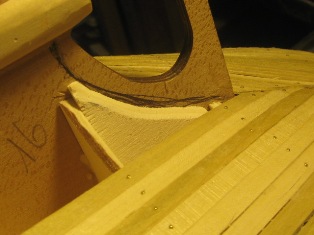

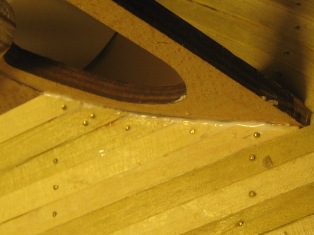

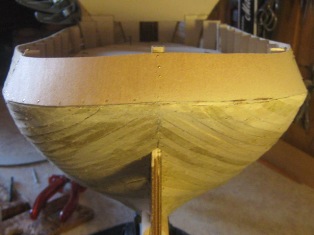

Ho aggiunto il pezzo 21A a poppa. Non capisco perchè Mantua non lo inchiodi nella parte bassa che rimarrà fissa. Forse io l'ho potuto fare perchè ho creato un rinforzo che accettasse sulla fiancata i listelli inclinati per fuori e il pezzo 21 A inclinato per dentro.
Così sono sicuro che non si staccherà mai! :lol:

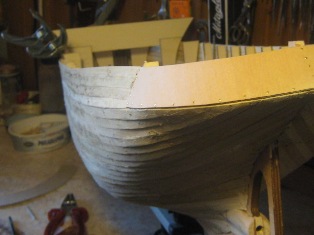

Dalle foto la linea mi sembra abbastanza pulita.

Debbo levigare la poppa come si vede dalla foto n°2 che evidenzia, grazie alla luce, gli scalini. :lol: :wink:

Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 19/04/2013, 17:34

Il raccordo tra il pezzo 21 A e il resto della fiancata rimane senza supporto dei sopralzi delle ordinate. Per far si che non ci sia un distacco tra questi, io realizzerei il secondo rivestimento (verticale a poppa) partendo dalla mezzeria tra particolare 21 A e fiancata. Stessa cosa all'interno ma con i listelli orizzontali che superano la mezzeria di cui sopra. Così si dovrebbe ottenere una continuità abbastanza sicura avendo al di fuori sulla mezzeria un listello verticale mentre al di dentro quatto listelli orizzontali nella parte finale.:o: (spero d'essermi spiegato:()
