Rimorchiatore Anteo Panart

[OLI]

Ecco come ho concepito l'idrante in base al volantino fornito.

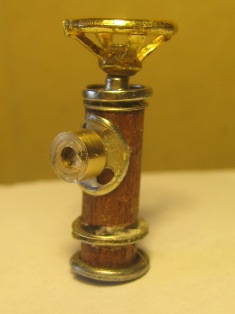

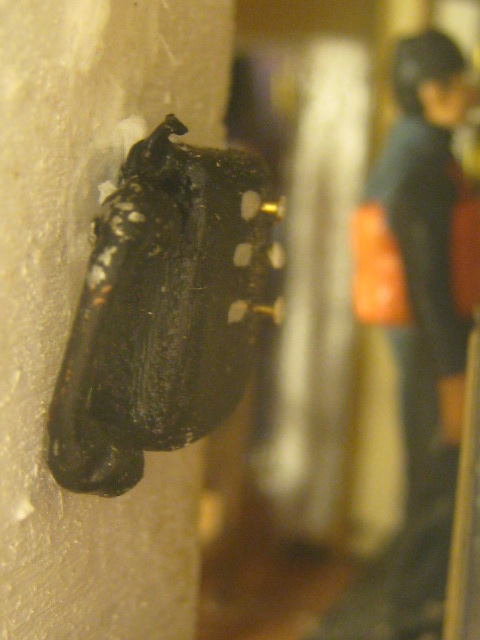

Un idrante UNI 70.


Verrà collocato con la flangia parallela alla struttura per impedire involontarie strozzature alla manichetta.
Inoltre dovranno essere poste le manichette, vedi Amerigo Vespucci


Senza manichette sul posto non mi pare cosa saggia!
Ciao
OLI

[OLI]

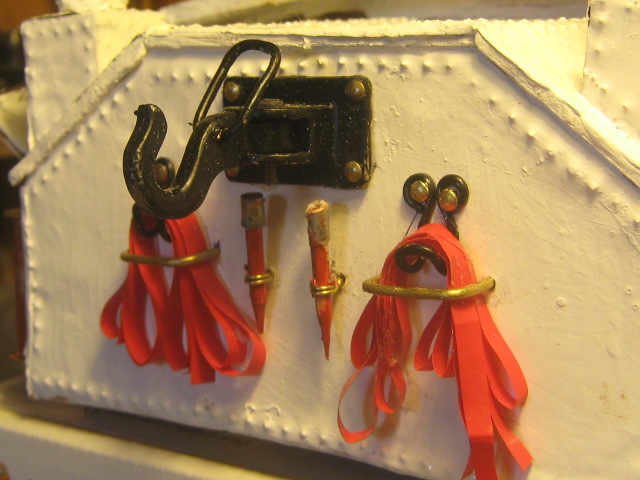

Ecco come apparirà il retro della tuga dove c'è il gancio.


Non realizzerò altri idranti ne tanto meno le attrezzature per aprire varchi (mannaie) in quanto Anteo ha a bordo un equipaggio molto ridotto rispetto alla Vespucci.
Comunque verrà dotato di cannone sparaacqua per interventi su altre navi.
Ciao
OLI

[OLI]

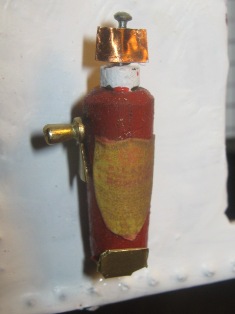

Amici al posto dei due idranti sulla fiancata della tuga ho pensato bene di inserire due estintori a schiuma dell'epoca II Guarra Mondiale.


Quattro idranti mi sembravano troppi, due idranti e due estintori credo possano andar meglio.
Ciao
OLI

[OLI]

Mah! I salvagenti hanno le strisce rosse formate da nastro adesivo non fornito!
Ciao
OLI

[OLI]

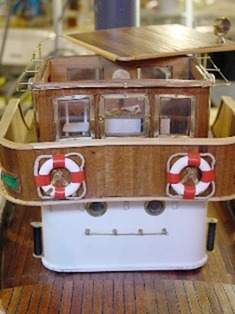

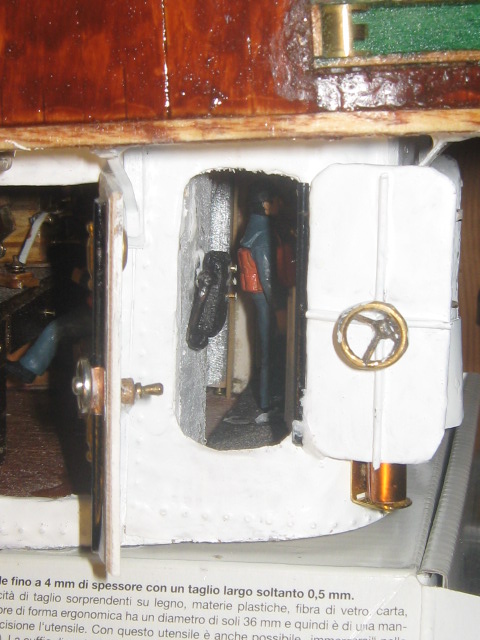

Ecco la parete di babordo del piano ponte conclusa.

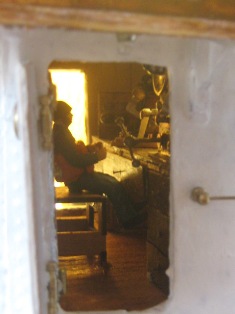

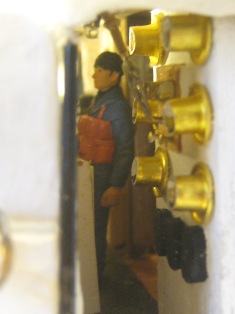

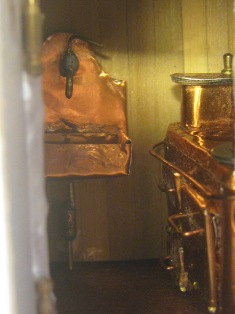

con uno scorcio dell'interno:
settore comandi attrezzature di coperta


locale radio


cucina


Insomma è quel che è, ma per me è stata un'avventura realizzarlo.
Ciao
OLI

[OLI]

Amici,l'avventura di Anteo sta per volgere al termine.
Mi permetto di postare alcune foto non certo per dimostrare una bravura, che come potete notare è quella che è , ma per illustrare alcune soluzioni che ho trovato ed applicato in modo che coloro (più bravi di me) che volessero divagare sul proprio modello possano aver alcuni riferimenti.

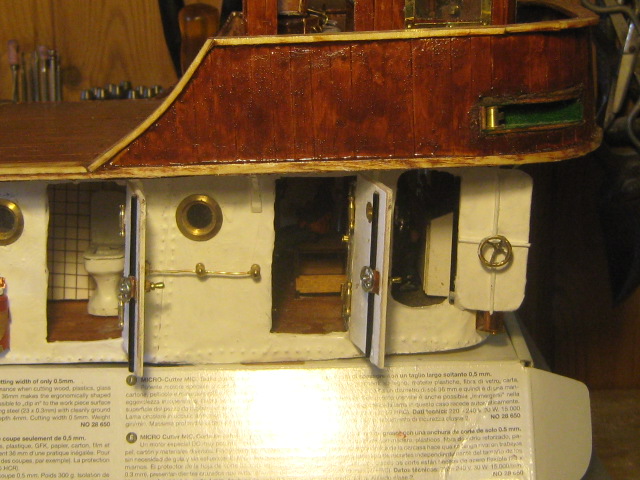

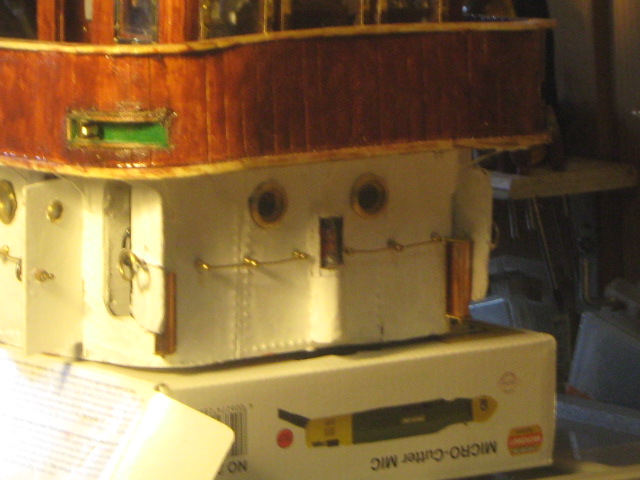

Fiancata di tribordo

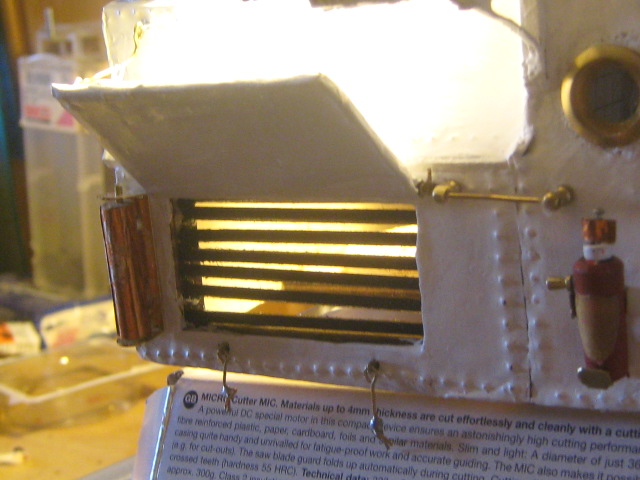

aerazione locale caldaia con griglia orientabile


porte stagne

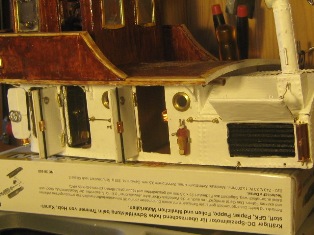

insieme fiancata

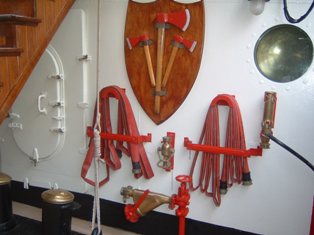

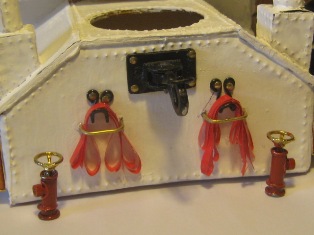

parete di poppa con manichette e idranti


parete di prua con santo protettore


Segue
OLI

[OLI]

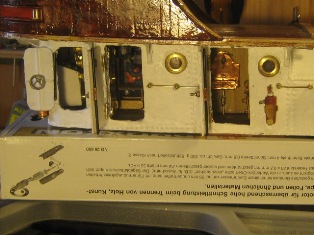

Altre foto di particolari

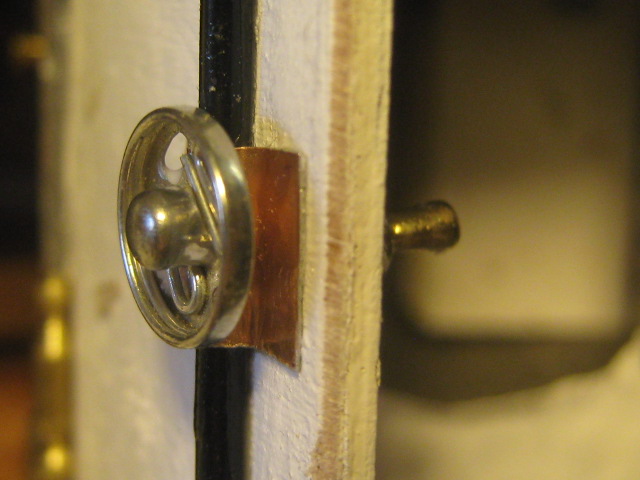

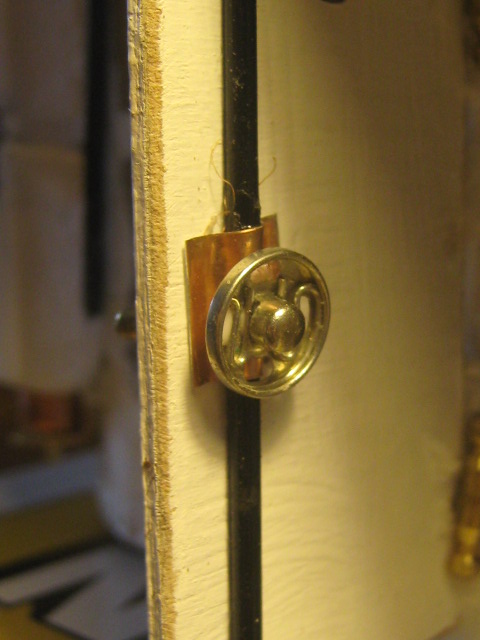

Come potete vedere ho utilizzato materiali esistenti quali bottoni automatici ecc.
Continua
OLI

[OLI]

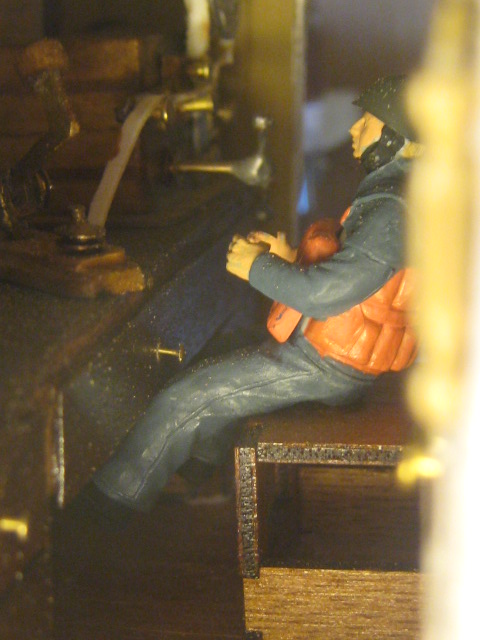

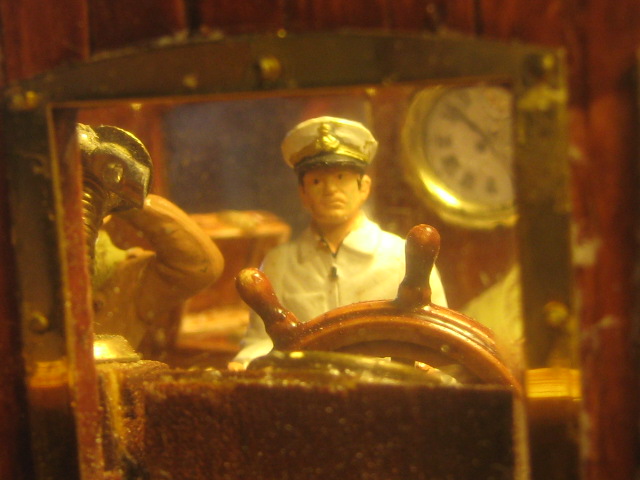

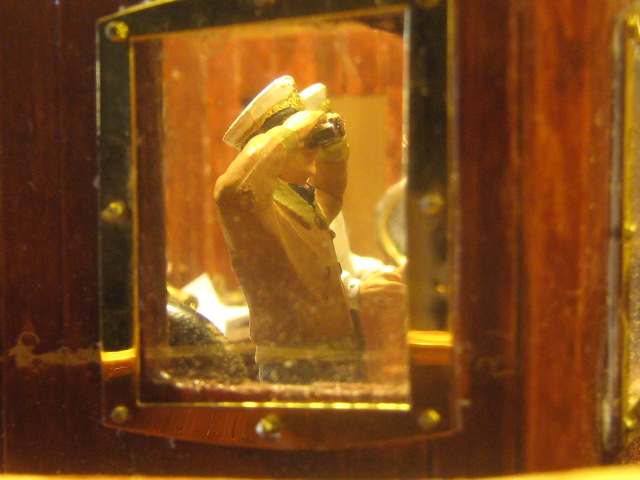

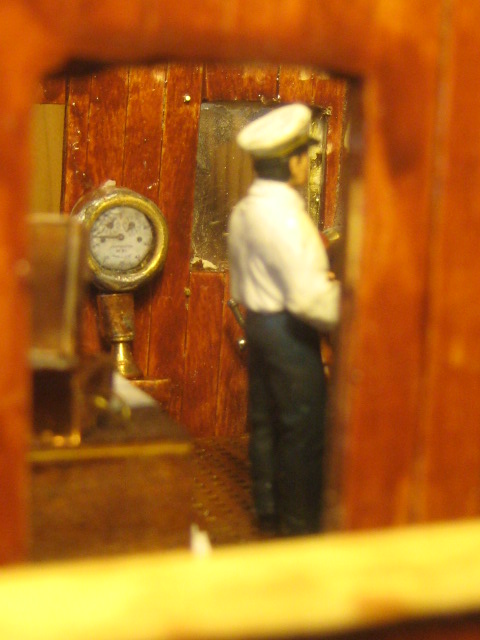

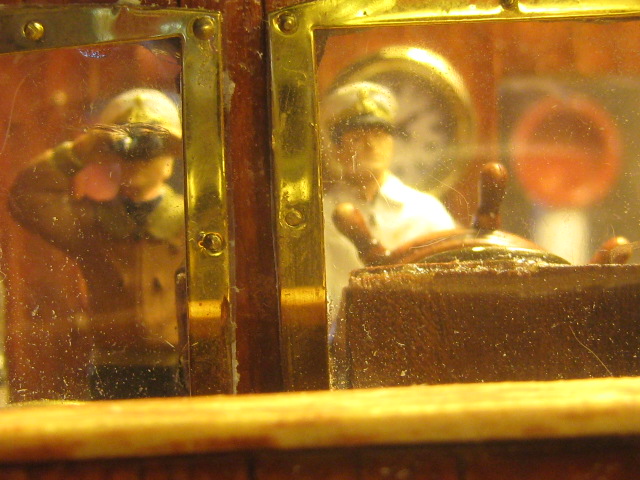

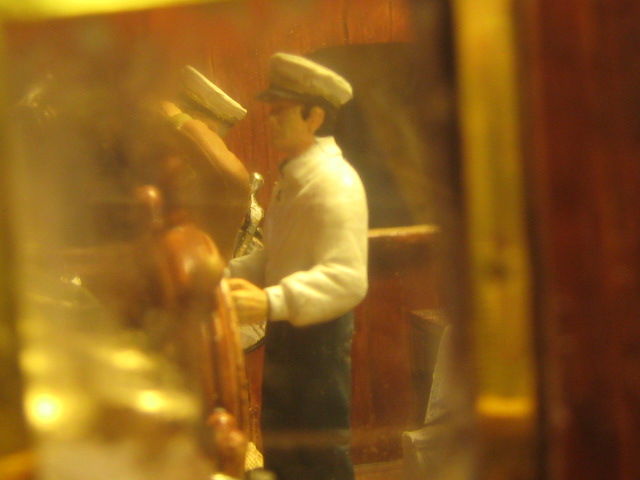

Ecco la plancia con i figurini che ho ovviamente acquistato, ma che rendono molto bene la realtà della plancia






Come ho sempre affermato non sarà in gran che, ma l'ho fatto io come recita il buon Vass di Magellano.
Ciao
OLI

[OLI]

Piccolo problema: questo sono i supporti salvagente previsti dai piani di Anteo


ma in quel modo i salvagenti non sono per niente supportati
manca la terza mensola rovescia
Questo è un supporto salvagente anulare in uso ancor oggi


In questo modo il salvagente è incastrato dentro e potrebbe saltar fuori solo con un beccheggio non da poco.
Ciao
OLI

[OLI]

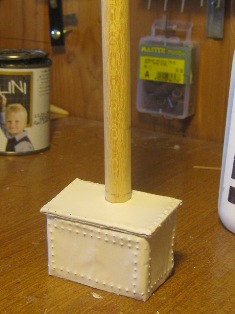

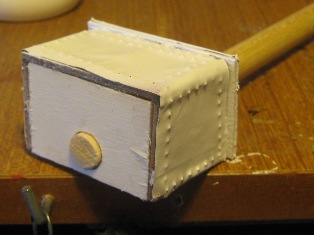

Amici avendo realizzato le cabine, non faccio scendere, sul blocchetto forato, l'albero dentro alla tuga.
Ho modificato pertanto il cassettone dell'albero realizzando una base forata in modo che l'albero vi si incastri.



A questo punto posso ancorare il cassettone al piano della tuga.
Ciao
OLI
