Rimorchiatore Anteo Panart

[OLI]

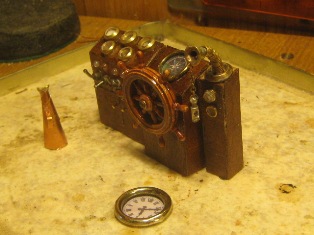

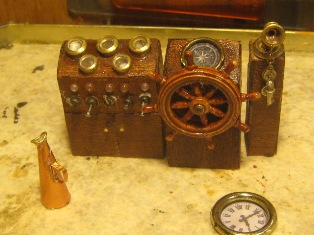

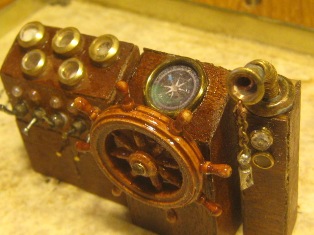

Amici avendo dei ritagli di impiallacciatura avanzati dalla poppa del Riva, ho pensato di impiallacciare in mogano la mobilia della plancia.
Pertanto ho posizionato il tutto provvisoriamente riscontrando che la bussola pivotante non poteva andar bene sulla ruota perchè ostacolava la visuale al nocchiere. Quindi l'ho scambiata con quella del pilota.


Quella del pilota è posizionata su una mensola che non posso illustrare in foto se non quando la applico alla parete.
Ho realizzato il megafono e l'orologio

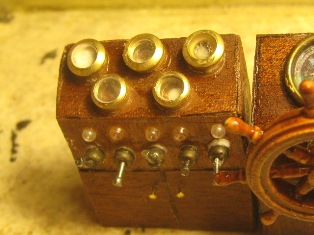

e la consolle per il comando luci di illuminazione.


Aulla sinistra della ruota il fono per i comandi in macchina con fischietto.


Sul posto del,pilota invece ci sarà il telegrafo di macchina, che ho già postato.
Ciao
OLI

[OLI]

Ho realizzato il solcometro

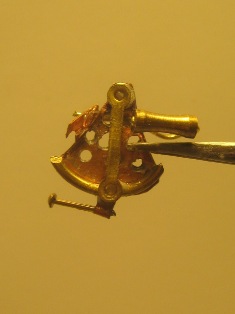

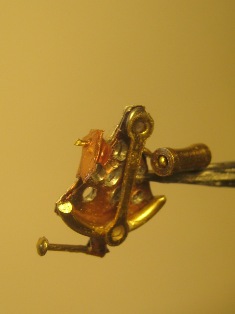

il sestante

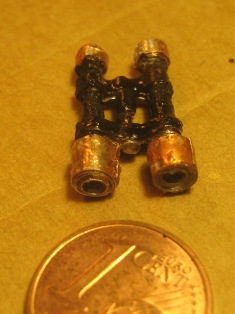

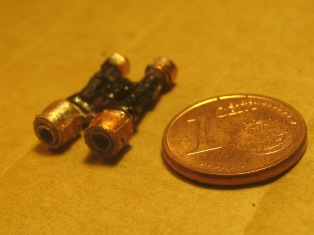

e il binocolo



Non sono un gran che ma per me che sono imbranato più di così non riesco a fare!
Ciao
OLI

[OLI]

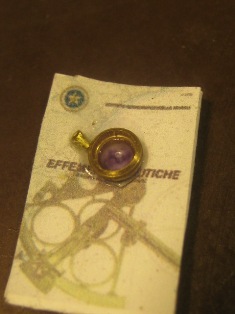

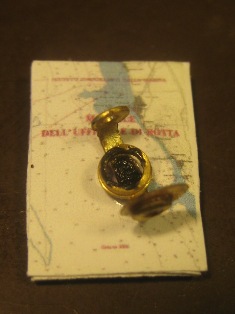

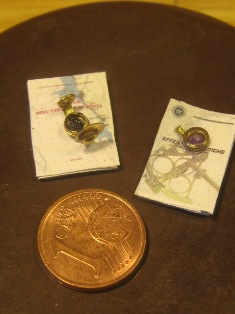

Ecco le effemeridi nautiche e il manuale dell'ufficiale dei rotta con su la bussola e il cronometro che ho dovuto incollare perchè così piccoli potrei perderli.




Sono decisamente fiori scala, passi per la bussola ma il cronometro è gigantesco! Ho provato a farli in scala ma un cronometro di 1,5 mm è troppo piccolo e non si capisce cosa sia.
Adesso (non ditemi altro per piacere ) devo fare la riga e la squadra, ma mi serve una base per incollarceli sopra, che penso possa essere una carta nautica aperta sul tavolo. Devo fare prima il tavolo!
Ciao
OLI

[OLI]

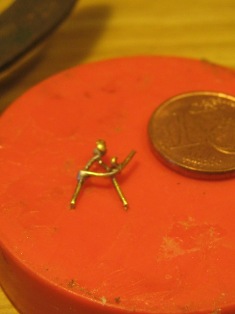

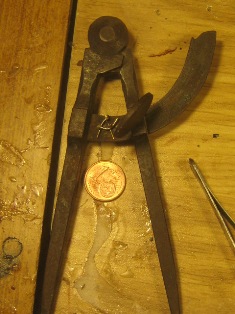

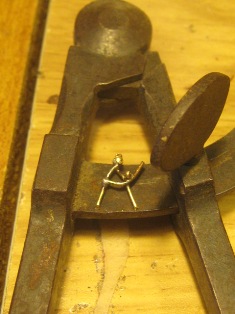

Visto che avevo il saldatore caldo per altri lavori in casa, ho approfittato per fare il compasso copiandolo da quello di mio nonno!




Anche questo andrà incollato con riga e squadra su una carta nautica.
Ciao
OLI

[OLI]

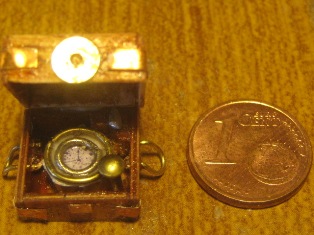

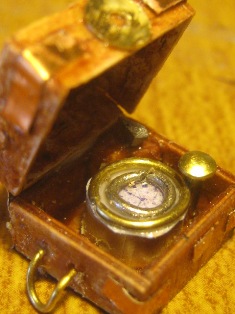

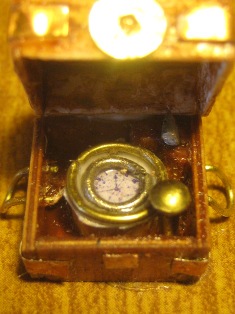

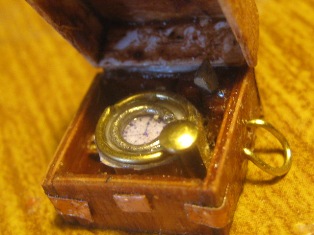

Amici un modellista che se ne intende mi ha detto che il cronometro non va bene e che è inserito in una scatola di legno.

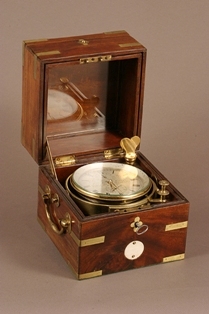

L'ho cercato e trovato su internet


e l'ho copiato.





Non è' poi tanto male!
Ciao
OLI

[OLI]

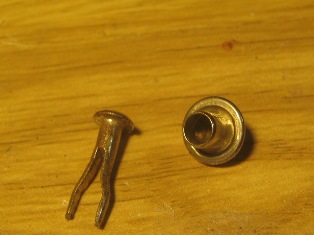

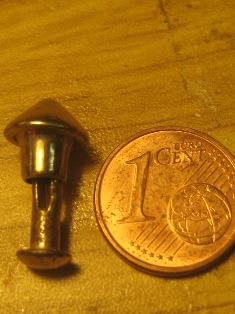

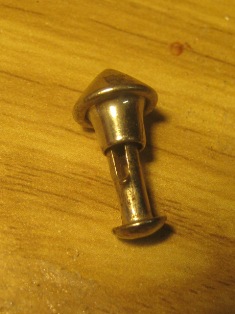

Vedete ragazzi, bisogna mettere via tutto. Per realizzare il fischio a vapore ho trovato fra le mie cianfrusalie vecchi ribadini


che messi opportunamente assieme


formano il fischio abbastanza piccolo e decentemente reale.


Devo rifinirlo con la leva d'azione, ma il più è fatto!
Ciao
OLI

[OLI]

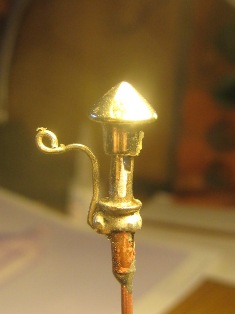

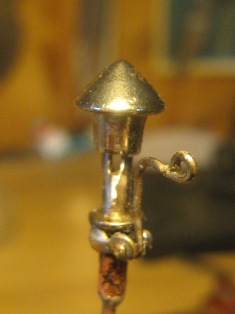

Eccolo completo



da pulire e da collocare quando avrò terminato l'albero.
Ciao
OLI

[OLI]

Amici, cosa volete che vi dica, incollare listelli mi stressa! Quindi fatta una parete o un piano, passo ad altro che mi da più soddisfazione.

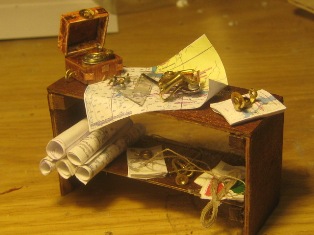

Ho terminato il banco per il carteggio:

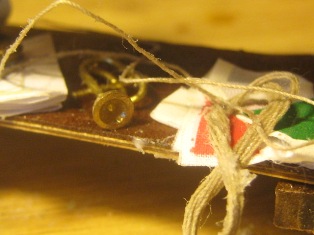

con la tromba e la bandiera (siamo nel 1944 nave sequestrata dalla Marina Militare)

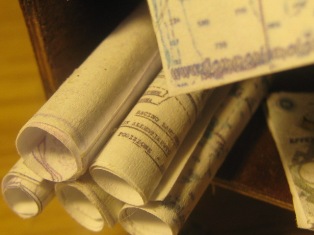

le mappe da consultare

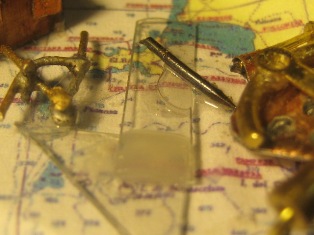

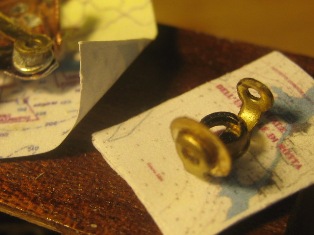

riga, parallela, matita e compasso


manuale e bussola


Per inserirlo al suo posto devo terminare la tuga.
Ciao
OLI

[OLI]

Ho ripreso l'Anteo. Sulla tavola n° 4 particolare 22 viene descritto un osteriggio. Ma che razza di osteriggio è se è tutto chiuso? Nelle navi, l'osteriggio è una speciale copertura che protegge dal mare e dalle intemperie le aperture per mezzo delle quali ricevono aria e luce i locali sottostanti ai ponti scoperti, come i locali di macchina o i locali abitabili. Se è una semplice botola per accedere ai comandi relativi alla motorizzazione capisco, e se deve simulare un osteriggio deve essere per lo meno apribile o simularne l'apertura. Vedrò cosa fare!
Devo segnalare che, come sempre e in tutti i campi, le istruzioni lasciano molto a desiderare!
Ciao
OLI

[OLI]

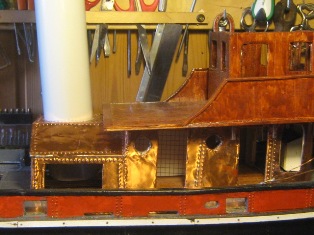

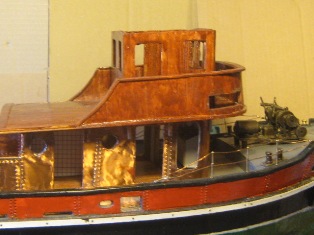

Problema da risolvere è il piazzamento della tuga.

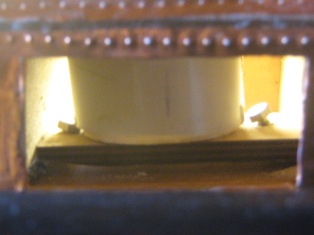

Per far si che stia ferma ho passato un ritaglio di compensato al centro barca nello spazio sotto la tuga e l'ho fissata con due bulloncini tenuti dal fumaiolo


Si può sempre toglierla levando il fumaiolo


Ho ritagliato l'incasso per le luci di via con l'attrezzo speciale della Proxxon


anche se con una certa approssimazione essendoci ormai il capodibanda. (tutto secondo le istruzioni)
Certo che facendolo prima sarebbe stato molto più comodo e facile.
Ciao
OLI
