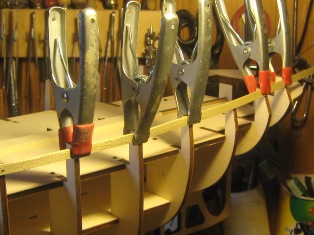

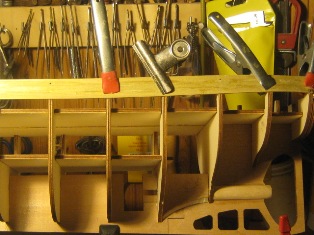

Precauzioni che prendo prima di installare il primo listello.
Prima di tutto si evince che i primi quattro listelli partono dall'asta di prua e finiscono a poppa a metà della ordinata 13 in quanto la poppa viene chiusa con il pezzo 21 A che copre il bordo del pezzo 19 B.
Questi listelli possono essere posti agevolmente in opera interi in quanto hanno un solo raccordo a prua.

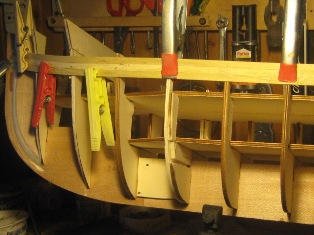

Si imposta quindi il primo listello e lo si blocca con le pinzette sulle ordinate.

Si controlla a poppa che copra lo spazio necessario ad accogliere il pezzo 19 B.

Lo si incolla e si inchioda a prua, mentre nelle ordinate io lo inchiodo solamente senza incollarlo sulle ordinate così potrò più agevolmente scardinarle.


La chiodatura la faccio ordinata per ordinata togliendo le pinzette una alla volta.
La colla la metterò tra listello e listello.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 05/04/2013, 8:44

Amici miei tutti!!!! che brutto diventare vecchi! :mrgreen:
Sapete cosa mi è successo?
Ho perso con ogni probabilità la capacità di concentrazione e non è la prima volta.
Quando ho impostato le ordinate con i falsi ponti mi sembrava tutto a posto. Ho controllato attentamente tutto, ho numerato le ordinate, smontato tutto carta vetrato e rimontato.
Ma non ho scambiato la n° 5 con la 8!? :oops:
Ma come si fa a scambiare queste due ordinate che hanno caratteristiche completamente diverse? Posso capire di scambiare la 6 con la 7 ma quelle due proprio no! :mrgreen:
Me ne sono accorto impostando il fasciame! :lol:
Ho dovuto smontare tutto ed essendo ormai tutto incollato una ordinata mi si è rotta. :mrgreen:
L'ho rifatta con del compensato che avevo in casa.
Non si hanno mai troppi occhi!!!! :lol:
Amen
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda Francesca » 05/04/2013, 14:07

Ohi, ohiiii :cry: mi dispiace proprio!!!
Francesca

Immagine
Immagine
Avatar utente
Francesca

Messaggi: 1591
Iscritto il: 18/12/2012, 23:55
Località: Roma

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 05/04/2013, 16:31

Ciao Francesca poco male!

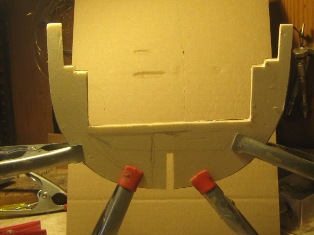

Ecco qua riparato il danno con una nuova ordinata. :D
Siccome il compensato che ho è leggero, piuttosto vecchiotto e tende ad imbarcarsi l'ho irrobustito spessorando la periferia con i resti dell'ordinata rotta in modo di averla uguale all'originale. ;)

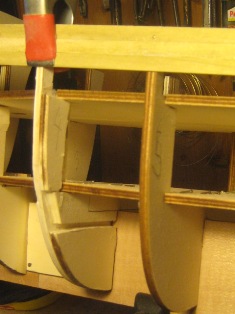

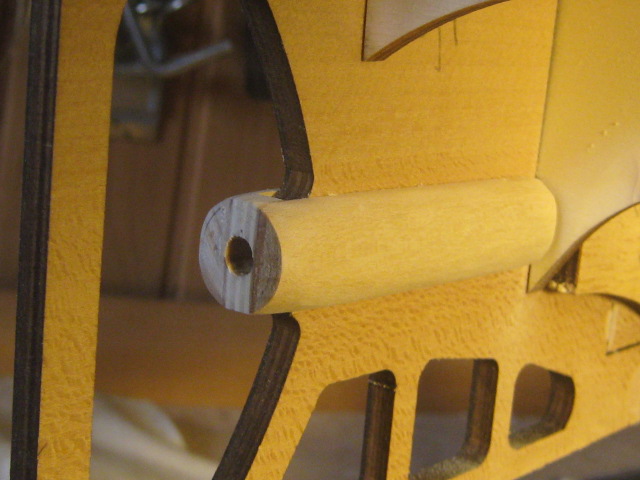

Ecco la nuova ordinata vista davanti (verso prua)

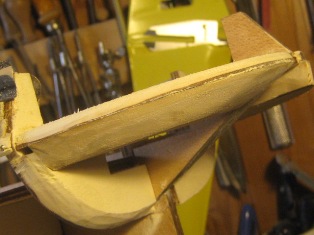

e vista dietro (verso poppa)

Tutto quel ammasso di legname non mi preoccupa in quanto rimane invisibile dal di fuori. :lol:

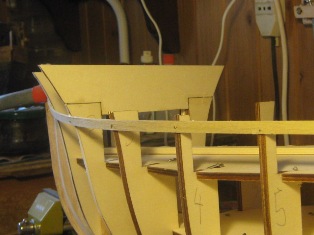

Pertanto sono ritornato al punto dove avevo lasciato, installando un terzo listello. :D


Ne installerò un'altro in modo da arrivare a filo del pezzo 19b che verrà coperto poi dal pezzo 21a .
Passerò quindi dall'altra parte. :D
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 06/04/2013, 8:07

Ragazzi, vista la confusione che ho fatto con le ordinate, ho voluto controllare tutto con molta calma ed attenzione.
Per poco mi viene un colpo. :o :shock:

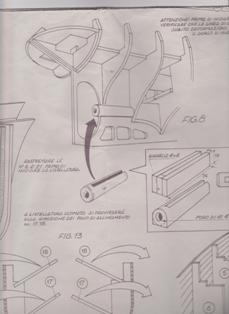

Ecco come viene illustrato lo sviluppo dell'ordinata n° 12 quasi attaccata al tubo porta asse

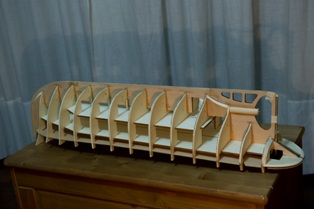

Ecco come appare sul mio modello, molto più in alto. :o

Sono corso a guardare il lavoro di Penelope (che avevo a suo tempo scaricato) e vedo che è uguale al mio. :D

Meno male! :D :lol:
Certo però che la poppa dell'Anteo sul progetto verrebbe molto più arrotondata che nel modello realizzato che mi sembra molto più reale, mentre quella del progetto sa più da vascello.

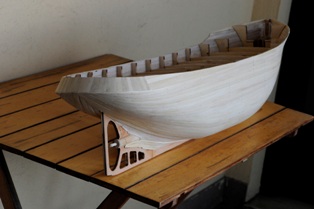

Ecco la poppa del modellino di Penelope.

Quindi attenzione a controllare bene i disegni, le istruzioni e i lavori di coloro che ti hanno preceduto.:icon_rofl
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 06/04/2013, 14:43

Altro piccolo problema.
Il particolare 19 B a poppa mi sembra piuttosto sottile per accogliere sia il pezzo 21 A che i listelli della fiancata che si rastremano a poppa.

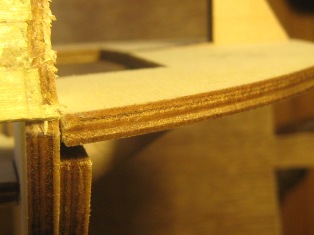

Pertanto l'ho rinforzato con un ritaglio di legno, così avrò più "carne" per inchiodare sia il pezzo 21A che i listelli.

Ovviamente debbo ancora rastremare.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda franco biplano » 06/04/2013, 19:46

Ciao Mario, seguo in silenzio e non mi perdo neanche una puntata dei tuoi cantieri, dici di aver pero la capacità di concentrazione, pero' a vedere quante pulci stai scoprendo sui disegni direi che ti vedo piu' che concentrato !!!

Fai bene a descrivere come risolvi le varie imprecisioni dei disegni, alla fine del tuo lavoro avrai corretto le istruzioni di montaggio, i modellisti che costruiranno da quella scatola potranno attingere dal forum le soluzioni già pronte e si ritroveranno molti problemi già risolti. :)

Forza, sei solo all'inizio dello scafo e da fare ne hai ancora tanto, ma vedo che ci dai dentro con sana voglia, se prosegui con questo ritmo penso che questa estate vedremo il tuo rimorchiatore ANTEO finito.
Avatar utente
franco biplano

Messaggi: 321
Iscritto il: 23/12/2012, 8:46
Località: Sardegna

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 06/04/2013, 20:32

Ciao Franco, grazie per lo sprone!
Cosa vuoi cerco di fare del mio meglio osservando il progetto e quanto realizzato da chi mi ha preceduto.
Alla fine spero di far uscire un prodotto decente!
Spero anche che chi verrà dopo possa attingete da me e da altri che l'avranno preceduto notizie utili per il proprio modello.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 07/04/2013, 13:26

Amici, per coloro che hanno pratica questo discorso è certamente superfluo, ma per coloro che magari sono alle prime armi potrebbe risolvere qualche problema.

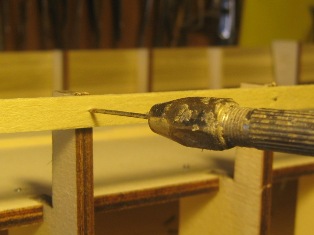

Per inchiodare i listelli ci sono diversi metodi, compreso il pianta chiodi. In alcuni casi la pressione esercitata sul pianta chiodi potrebbe causare lesioni alla struttura, come nel caso dell'Anteo. Io preferisco incidere il listello con un ago da cucire inserito in un mandrino di un trapano a mano.

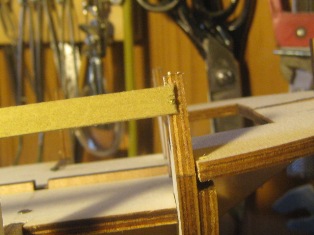

Fatto ciò, vi si infila il chiodino e lo si batte col martello tenendo nella parte opposta alla ordinata un secondo martello per la ribattuta. ;)
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43

Re: Rimorchiatore Anteo Panart

Messaggioda OLI » 07/04/2013, 13:42

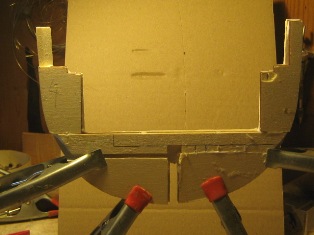

Ed ecco la poppa a babordo rastremata all'ingrosso.

Sarà facile che al momento della posa dei listelli si dovrà rastremare ancora al meglio.
Ciao
OLI
Avatar utente
OLI

Messaggi: 681
Iscritto il: 21/12/2012, 9:43
